Отчет стрелкового полигона: Первые магазины большой емкости к автомату Калашникова
Как говорит один знакомый автору человек с изрядным боевым опытом: «Патронов бывает очень мало, просто мало, и мало, но больше не унести».
Но для боя немалое значение имеет не только запас патронов, но и то, где они находятся. Даже наполненный доверху рюкзак бесполезен, если у вас нет времени зарядить магазины. Особенно важна плотность огня в первые же секунды внезапного боя на ближней дистанции (например, при попадании в засаду). Это нехитрую истину на войне устаивают быстро, и недаром на фото еще со времен войны в Афганистане регулярно встречаются бойцы, у которых на «калашах» два связанных изолентой магазина.
Поначалу с этим пытались активно бороться: такой вариант связки «валетом» (то есть горловинами в разные стороны) при упоре в землю неизбежно приведет к засорению магазина и вероятным проблемам с подачей патронов. Но, несмотря на все усилия, число адептов изоленты росло и множилось. В итоге, после многих лет, для российской армии были выпущены специальные приспособления, позволяющие удобно и надежно скрепить два магазина АК.
В ходе Великой Отечественной войны, как мы писали ранее, многие фронтовики также предпочитали дисковый магазин к ППШ. Хоть формально он был более тяжелым и менее удобным, зато имел вдвое большую емкость по сравнению с коробчатыми магазинами. Не удивительно, что вскоре после поступления на вооружение автомата Калашникова начали раздаваться просьбы об увеличении количества патронов в магазине. Главное артиллерийское управление отреагировало на них составлением соответствующего техзадания.
Весной 1950 года на стрелковом полигоне начались испытания трех различных типов магазинов, разработанных на ижевском заводе № 74 (Ижмаш). На них были представлены магазины емкостью 40, 50 и 100 патронов, также в качестве контрольного образца был взят валовый 30-патронный магазин.
На фото сверху вниз магазины на 100 патронов, 50, 40 и штатный на 30 патронов

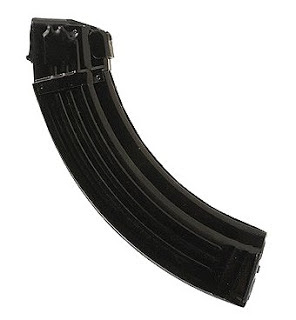

Самым «обычным» был 40-ка патронный вариант – его создали путем удлинения корпуса и замены пружины. Магазин на 100 патронов выделялся также способом крепления: он цеплялся за дульную часть ствола при помощи специального кронштейна.
Самым необычным из рассматриваемых был магазин рассчитанный на 50 патронов – в нем было применено 4-хрядное расположение с двухрядным выходом. С целью выигрыша в весе подаватель был изготовлен из лёгкого сплава, пружина – винтовая сложной формы.
Проведенные испытания дали следующий результат:

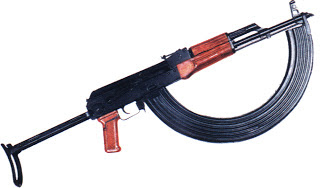

Знаменитое изображение АК с магазином на 100 патронов
Разумеется, военных очень интересовал и вопрос надежности новых магазинов, особенно при работе в затрудненных условиях – при запылении, заморозке до минус 50 и так далее. Увы, тут новые образцы блеснуть не смогли. Без проблем обошелся только магазин емкостью 40 патронов. Магазины на 50 и 100 показали неудовлетворительную работу механизмов подачи.
К «сороковке» нашлась одна-единственная претензия – но и её хватило, чтобы закрыть магазину дальнейший путь. У ранних вариантов АК с металлическим прикладом увеличенная длина магазина на 40 патронов мешала складыванию приклада – для этого потребовались бы сначала отстегнуть его. Кроме того в ГАУ сочли, что наличие в производстве магазинов на 30 и 40 патронов с примерно схожими характеристиками не имеет смысла. Конструкторам рекомендовали заняться отработкой магазина на 34-36 патронов, который мог бы заменить валовую «тридцатку».
Почему магазин автомата Калашникова вмещает всего 30 патронов
Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.
Как несложно догадаться, объем магазина в 30 патронов был выбран не просто так. Именно на этой цифре инженеры разных стран остановились после оценки богатого опыта применения сначала винтовок и полуавтоматических винтовок, а затем пистолетов-пулеметов и автоматических винтовок в ходе первых двух мировых воин. Ранее предпринимались попытки делать магазины большого объема, однако в конечном итоге окончательный выбор был сделан из соображений рациональности.
Дело в том, что активный боезапас в 30 патронов – количество, более чем достаточно для ведения эффективного огня бойцом в большинстве боевых ситуаций. Особенно при учете того факта, что в реальном бою огонь чаще всего ведется короткими очередями по 3-4 патрона или же вовсе одиночными выстрелами. Делать 40, 50 или 60 патронов в магазине просто бессмысленно. Дело в том, что в такой ситуации недостатки большого боезапаса начинают перевешивать его достоинства.
Стоит привести конкретный пример. Масса АКМС составляет 3.3 кг без патронов и магазина. При этом снаряженный и готовый к бою АКМС весит уже 3.8 кг. Прибавка кажется небольшой, однако на самом деле почти 500 грамм добавочной массы – это серьезная нагрузка на организм даже подготовленного человека. Соответственно, АКМС с нестандартным магазином большей емкости будет весить еще больше.
Нестандартные магазины чаще всего используются или в стрелковом спорте или спецназом. Впрочем, если обратить внимание на редкие фото бойцов какой-нибудь «Альфа» КГБ (ныне ФСБ), то можно заменить, что они используются все те же 30-патронные элементы боепитания.
Понравилась статья? Тогда поддержи нас, жми:
Автомат Калашникова АК-74 / АКС-74
Автомат Калашникова АК-74
Автомат Калашникова АКС-74 со сложенным прикладом
АК-74 с подствольным гранатометом ГП-25. Фото (c) KardeN
Автоматический карабин АК-74 (Индекс ГРАУ — 6П20) калибра 5,45 мм, разработанный в 1970 году конструктором М.Т. Калашниковым, был принят на вооружение вооружённых сил СССР в 1974 году. Является дальнейшим развитием АКМ.
Основные отличия от предшественника
У автоматов выпуска 1974—1986 годов приклад и цевьё выполнены из дерева. С 1986 года их начали изготовлять из чёрного пластика. На деревянном прикладе с обеих сторон были сделаны продольные канавки для облегчения общего веса автомата. Их продолжают делать и на пластиковом прикладе.
Возможно применение с подствольным гранатомётом ГП-25 или ГП-30 или ГП-34.
Кучность автоматического огня улучшилась по сравнению с АКМ почти в 2 раза (по линейным размерам). Кучность одиночного огня — приблизительно на 50 %.
Прицельная дальность стрельбы АК 74 составляет:
По одиночным наземным и воздушным целям — 500 метров;
По наземным групповым целям — 1000 метров.
Дальность прямого выстрела:
Требования нормального боя для АК74
Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 25 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, без штык-ножа, патроны — с обыкновенной пулей, прицел — 3.
В целом, можно отметить значительное улучшение кучности стрельбы относительно АКМ и тем более АК. В качестве примера рассмотрим суммарное срединное отклонение на дальности 800 м (вертикальное и по ширине соответственно):
Варианты автомата Калашникова
АК-74 — основной вариант.
АКС-74 (Индекс ГРАУ — 6П21) — вариант АК74 со складывающимся вбок металлическим прикладом треугольной формы. Создан для использования в воздушно-десантных войсках (автомат с нескладывающимся прикладом невозможно удобно и безопасно расположить в подвесной системе парашюта).
АК-74Н — «ночной» вариант АК-74 с боковой планкой для крепления ночных прицелов.
АКС-74Н — «ночной» вариант складного АКС-74, с боковой планкой для крепления ночных прицелов.
АК-74М — АК74 модернизированный.
Используемые патроны
Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АК74 обеспечивает следующее пробивное действие[источник не указан 1165 дней]:
Пробитие с вероятностью 50 % стальных листов толщиной:
Пробитие с вероятностью 80—90 % стальной каски на дистанции 800 метров;
Пробитие с вероятностью 75—100 % бронежилета на дистанции 550 метров;
Проникновение на 50—60 см в бруствер из плотного утрамбованного снега на дистанции 400 метров;
Проникновение на 20—25 см в земляную преграду из утрамбованного суглинистого грунта на дистанции 400 метров;
Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев сечением 20х20 см на дистанции 650 метров;
Проникновение на 10—12 см в кирпичную кладку на дистанции 100 метров.
В 1986 году были разработаны новые пули с термоупрочнённым сердечником повышенной твердости, обеспечивающим значительное увеличение пробивного действия: новая пуля пробивает стальную каску на дистанции 960 метров, а бронежилет с титановыми пластинами — на дистанции 200 метров.
Преимущества
Высокая надежность работы в тяжелых условиях. Простота и дешевизна в производстве. В варианте АК-74М — поддержка установки современных прицельных и тактических приспособлений, что по сути является способом модернизации автомата, и поддержка двухрядных коробчатых магазинов аналогичных Steyr AUG, изготовленных из ударопрочного пластика, с боковыми вставками из прозрачного полимера, для визуального контроля количества боеприпасов в магазине.
Недостатки
В сравнении с американским карабином М4A1, АК-74 имеет более низкую точность стрельбы одиночным огнём.
У АК-74 отсутствует возможность быстрой смены ствола, как у FN SCAR, Steyr AUG, HK 416, и Bushmaster ACR; а также режим стрельбы очередями фиксированной длины, который позже был добавлен в автоматы «сотой серии» АК101-2, АК102-2, АК103-2, АК104-2, АК105-2.
Остальные преимущества и недостатки аналогичны таковым для всего семейства АК.
Технические характеристики АК-74
Технические характеристики АКС-74
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
воскресенье, 7 октября 2018 г.
Виды магазинов для автомата Калашникова
Здесь рассмотрены различные магазины, предназначенные для автомата Калашникова.
Магазины АК отличаются высокой надёжностью подачи патронов, даже при их заполнении до максимума. Толстые металлические «губки» в верхней части обеспечивают надёжную подачу и весьма живучи при грубом обращении — эту конструкцию впоследствии скопировал ряд зарубежных фирм для своей продукции.
Кроме приведенных ниже видов магазинов существуют и другие. В том числе пулеметные (пулеметный магазин на 40 или 45 патронов не привожу, т.к. они такие же как и обычный магазин). Есть и с ёмкостью на 40, 50, 100 патронов, как производящиеся где-либо в мире, так и эксперементальные. Однако их в России довольно мало и официально нигде не используются.
Автоматные армейские магазины в России достаточно просто отличить 7,62 от 5,45: 7,62 более закруглённый, а 5,45 ближе к прямому. К тому же сейчас ряд магазинов имеет маркировку.
Индекс ГРАУ магазинов для автомата калашникова
Стальной гладкий магазин для автомата Калашникова
Стальной гладкий магазин разработан в 1946 году. Это родоначальник магазинов для автомата Калашникова.
На сегодняшний день он достаточно редкий, но в африканских странах, на ближнем востоке, и не только, его до сих пор используют при ведении боевых действий.
Вместимость 30 патронов.
Недостатки: вес без патронов – 400 грамм, он гладкий, в бою есть шанс случайно выронить из рук. Кроме того, данный стальной магазин подвержен ржавлению.

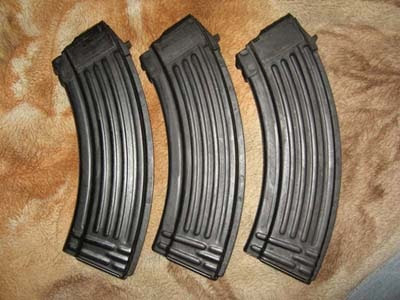

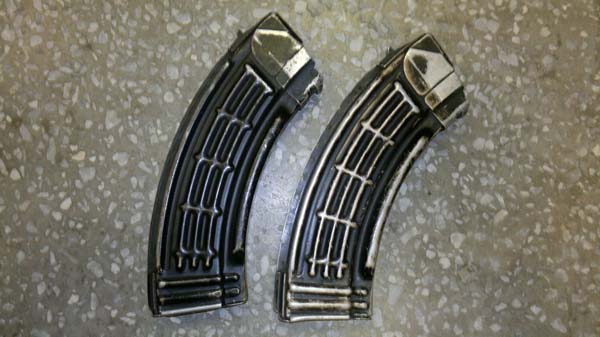

Стальной ребристый магазин для автомата Калашникова
Недостаток один – вес. Его вес 320 грамм. Ну и также как и гладкий подвержен ржавлению при неблагоприятных условиях хранения.
Алюминиевый ребристый магазин для автомата Калашникова
Недостатки: он хрупкий, так как алюминий не твердый метал, поэтому магазин может погнуться, при ударе могут образоваться вмятины. Краска на магазине держится плохо. Зато он не ржавеет по сравнению со стальными магазинами.

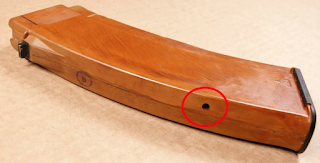

Бакелитовый (пластмассовый) магазин для автомата Калашникова

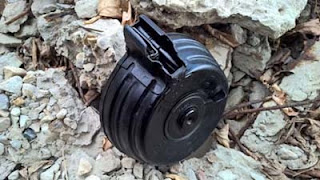

Барабанный магазин для автомата Калашникова
Полимерный американский магазин Тарско для автомата Калашникова
Укороченный магазин для автомата Калашникова
Кроме того, для гражданского автомата Калашникова максимальное кол-во патронов в магазине 10 штук, поэтому во время охоты сразу видно, что у Вас магазин соответствующий требованиям законодательства.
 |
| Комплекс «Канарейка» с магазинов на 20 патронов |
 |
| Укороченный магазин для АК на 10 патронов |

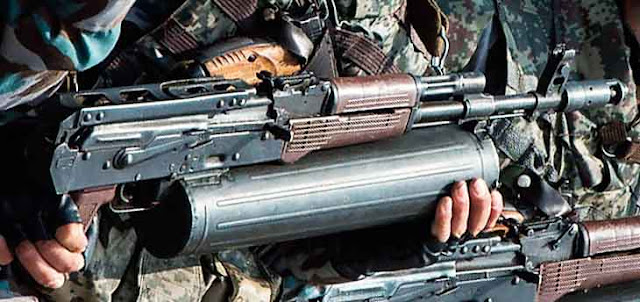

Шнековый магазин для автомата Калашникова
Был создан в КНДР. Широкой публике был представлен 15 апреля 2017 года на военном параде, приуроченном к 105-й годовщине со дня рождения Ким Ир Сена, у северо-корейского спецназа.
Магазин для автомата Калашникова на 60 патронов
Есть возможность зарядки магазина из обойм. Хотя четвертая, говорят, лезет совсем туго.

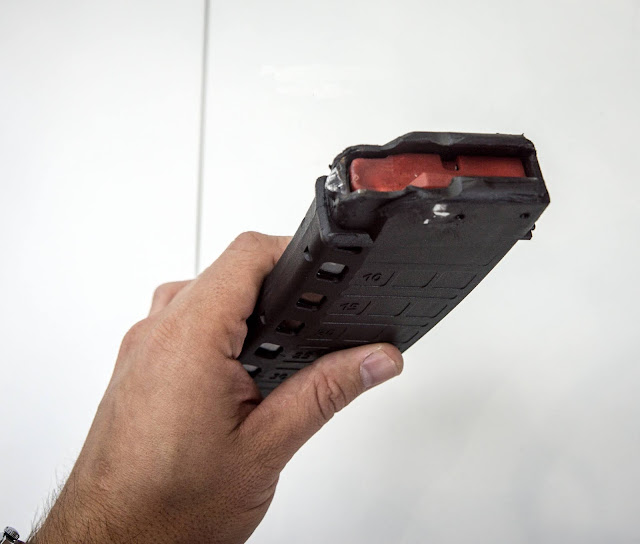

Магазин для автомата Калашникова с окнами (вафельный магазин для АК)
Из-за внешнего вида их называют «вафельными магазинами».
В 2011 году обозначились работы по созданию перспективного автомата пятого поколения для Вооруженных сил России в рамках ОКР «Ратник». Министерством обороны РФ были сформулированы требования к перспективному автомату, включая и требования к магазину. С 2012 года в конструкторско-технологическом центре ОАО «Концерн «Калашников» под руководством главного конструктора Злобина В.В. начались работы по созданию нового магазина.
Первоначально разрабатывался для АК-12, входят в состав комплекта модернизации автомата Калашникова КМ-АК «Обвес» (6Ч63), подходят для гражданских карабинов Сайга МК 5,45 и ТR3.

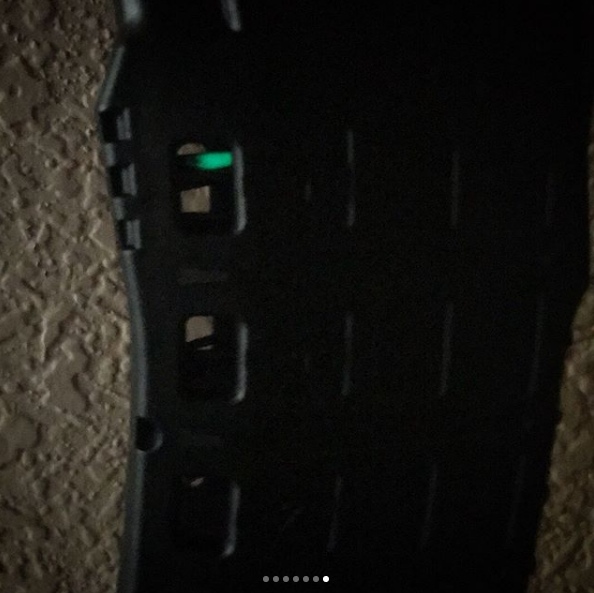

В 2018 году появилась новая модификация магазина сначала со светонакопительным элементом (позволяет видеть количество патронов в темноте), затем с подавателем яркого цвета.
 |
| Магазин для автомата Калашникова с окнами и с подавателем яркого цвета |
 |
| Магазин для автомата Калашникова с окнами и с светонакопительным элементом |
Обратите внимание, что подобные магазины выпускались и выпускаются за пределами РФ.
Прозрачный магазин для автомата Калашникова
Являлся самой первой версией, удовлетворяющей фактическим требованиям МО РФ по контролю наличия патронов в магазине. Выполнен в стандартной литьевой форме, только из прозрачного материала.
 |
| Прозрачный магазин для автомата Калашникова |
 |
| Магазин для автомата Калашникова на 40 патронов |
 |
| Магазин для автомата Калашникова на 50 патронов |
 |
| Магазин для автомата Калашникова на 75 патронов |
 |
| Магазин для автомата Калашникова на 100 патронов |
 |
| Автомат Калашникова с магазином на 100 патронов |
14 комментариев:
Век живи, век учись. Замечательная статья. Нет слов. Спасибо за ликбез по этому вапросу. 👍☝️🔥👏
Доброго времени суток!
Спасибо за ваш отзыв.
Umine jest gladkije kamu nado kak novije
Действительно познавательно. Прочел с интесесом. Спасибо.
Автоматные магазины, приклады, цевья, ручки и ножны штык-ножей изготовляют из композита АГ-4В (4С).
Материал прессовочный АГ-4В ГОСТ 20437-89 композиционный
АГ-4В изготавливается на основе модифицированной фенолоформальдегидной смолы в качестве связующего и стеклянных нитей в качестве наполнителя.
Материал прессовочный АГ-4В обладает высокой механической прочностью и теплостойкостью, хорошими электроизоляционными свойствами и незначительным водопоглащением. Химически стоек и стоек в тропических условиях.
Прессматериал АГ-4В как композиция, содержащая в значительном количестве стеклянное волокно (ЕС 6-200), обладает низкой теплопроводностью, что обуславливает его применение в таких конструкциях, в которых материал должен противостоять высоким температурам, развивающимся на поверхности, и препятствовать передачи тепла через стенку детали.
Доброго времени суток!
Так что вы не правы.
Почему под магазинами колибр не показываете. Я бы сотню лайков дал под стопатронный вариант, если это 5,45
Доброго времени суток!
Если вы про последние приведённые в статье магазины то эти магазины опытные. И они испытывались в начале 1950 года. Соответственно магазины были разработаны по АК с калибром 7,62х39 мм.
В бою ничего нет дороже многозарядности. Приходилось 9 килограмовый пулемет таскать на горбу, только из за количества патронов. был бы калаш хотябы на 50-60 штук.
Доброго времени суток!
Много патронов в магазине не всегда хорошо. Есть как минимум несколько проблем:
1. Частенько плохо работает механизм подачи патронов.
2. Неудобство замены магазина на другой.
3. Из-за размеров не всегда удобно переносить магазины.
4. Большая масса магазина, в том числе по соотношению к одному патрону.
.
«на 50-60 штук.»
Если посмотреть выше то можно увидеть что есть барабанные магазины и магазин с индексом 6Л31.
Автомат Калашникова — история с 1947 до наших дней
Еще во время Первой Мировой войны стало понятно, плотность огня стрелкового отделения, создаваемая при помощи винтовок и карабинов, недостаточна.
Как появился первый автомат Калашникова
Автомат прошел армейские испытания, но военные рекомендовали доработать конструкцию, уменьшив общий вес автомата. Кончина Судаева остановила работу над данной конструкцией.
После доработки в 1947 году автомат все равно не удовлетворял необходимым требованиям, однако был лучше остальных представленных в конкурсе.
Вопрос кто изобрел автомат Калашникова, не имеет столь однозначного ответа как кажется.
Конструктор Михаил Тимофеевич Калашников утверждал, что мысль о создании нового автомата появилась у него после прочтения книги о стрелковом оружии. Но одно дело подумать, а совсем другое его создать.
С другой стороны, как комсомольский вожак, Михаил Тимофеевич вполне подходил на роль свадебного генерала.
Напомним, именно таким стал ранее Алексей Стаханов, на которого записали всю выработку бригады.
Схема компоновки и технические решения, примененные в автомате Калашникова Ак-47, во многом схожи с германским пистолетом-пулеметом МП-38, конструкции Шмайссера, а также МП-40 созданного группой немецких специалистов.
Автомат образца 1946 года
Сам автомат Калашникова АК-46 представлял собой весьма сырой и промежуточный вариант.
Он был скорее переходной моделью от наиболее распространенного в то время в Советской (Красной) армии пистолета-пулемета Шпагина к оружию, ставшему привычным всем под названием АК-47.
Какова была схема и устройство
Так как первоначальный автомат довольно сильно отличался от привычного нам образца, то интересно знать какие это были различия:
Затворная рама с жестко зафиксированным газовым поршнем появилась во время доработки на ковровском заводе перед вторым туром конкурса.
Ее появление резко улучшило тактико-технические характеристики, так что на вопрос как работает автомат Калашникова, ответ простой — за счет энергии отводимых пороховых газов.
Подобное устройство могло быть скопировано у автомата Булкина, участвовавшего в конкурсе.
Была изменена структура автомата в стрельбу очередями — предохранитель совместили с рычажком перевода, что значительно упростило конструкцию, сделав ее понятнее для бойцов.
Какие технические характеристики были у АК-46
Как создавались АК-47 и АКС
После второго тура, проведенного в 1946 году, комиссия приняла решение, которое гласило – ни один из представленных на конкурс автоматов, даже после доработок, не удовлетворяет требуемым характеристикам.
Ближе всех к необходимым требованиям подходил по тактико-техническим характеристикам (ТТХ) автомат, созданный конструктором Булкиным. Однако, из соображений простоты и доступности изготовления, а может и по неким другим причинам, было решено доработать автомат Калашникова.
Неизвестно сотрудничали ли немцы с создателями нового автомата, но он весьма отличался от предоставленного ранее.
Какими тактико-техническими характеристиками обладал АК-47
Рассмотрим ТТХ автомата Калашникова образца 1947 года. Здесь следует учесть, что сама таблица приведена для базовой модели. Складной вариант от нее практически не отличается, за исключением массы. Он легче на 400 грамм и короче на 2 миллиметра.
Как появился автомат Калашникова модернизированный (АКМ)
Так появился автомат Калашникова модернизированный АКМ.
В новом варианте приклад оказался несколько приподнят по сравнению с оригиналом, что приблизило точку упора приклада в плечо к линии выстрела. Прицельная дальность была увеличена до одного километра.
Кроме этого, на базе АКМ был создан унифицированный с ним ручной пулемет, получивший название РПК.
Возможна ли установка штык-ножа
Солдат пехоты просто практически не обучали приемам рукопашного боя.
Однако в дальнейшем АК получил клинок длиной в двести миллиметров, который крепился к газовой каморе. Он обладал двойным лезвием и долом.
Вместо двойного лезвия появилось одинарное с пилкой с другой стороны.
Длина клинка уменьшилась до 150 миллиметров. Сам штык-нож получил больше возможностей использования в хозяйственной области на потребность солдату.
Как появилась модель 1974 года АК-74
Он обладал достаточной убойной силой, но обладал меньшим весом и был менее затратным в производстве. Суммарная масса восьми носимых боекомплектов уменьшилась на 1400 грамм.
Новый вариант автомата имеет на 100 метров большую дальность прямого выстрела, магазин из прочной пластмассы. Благодаря новому дульному тормозу увеличилась кучность и точность боя.
Какие мифы и заблуждения преследует автомат Калашникова
Как бы то ни было, автомат Калашникова был, есть и останется легендой, прославляющей российских конструкторов, создавших один из самых безотказных автоматов 20-го столетия и, без сомнения, он является самым распространенным.
Калашников до сих пор стоит на вооружении огромного числа государств. Он изображен на гербах 4х государств и флаге Мозамбика. Да, приходит новое вооружение, но такого массового распространения как АК вряд ли добьется кто-то еще.
