Классификация кинематических пар

Классификация кинематических пар

Одной из основных характеристик кинематических пар является количество простейших относительных движений, которых лишаются звенья механизма при соединении их в кинематические пары. Известно, что свободное твердое тело в пространстве имеет шесть степеней подвижности. Произвольное перемещение его в пространстве можно представить как результат сложения шести независимых движений: трех поступательных параллельно осям координат и трех вращательных относительно этих осей (рис. 1.2). В зависимости от вида соединений звеньев механизма одно из них может совершать относительно другого одно, два, три, четыре или пять движений из шести, перечисленных выше. Следовательно, кинематические пары накладывают на относительные движения звеньев определенные ограничения, которые зависят от способа их соединения. Такие ограничения называются связями. Число связей (геометрических или силовых), ограничивающих относительные движения звеньев, определяется равенством , где — число степеней подвижности кинематической пары — число независимых движений одного звена относительно другого, образующих кинематическую пару.

Академиком И.И.Артоболевским введена классификация кинематических пар, согласно которой все пары делятся на пять классов в зависимости от числа связей (или от — степеней подвижности кинематической пары). Разделение кинематических пар по классам представлено в табл. 1.1. Стрелками здесь отмечены возможные перемещения звеньев, которые сохраняются после образования пары.

Для каждого класса указаны число степеней подвижности кинематической пары и число связей , показаны также условные изображения кинематических пар различных классов, в соответствии с ГОСТ 2.770-68.

Кинематические пары разделяют на низшие и высшие, в зависимости от вида их элементов. К низшим кинематическим парам, элементами которых являются поверхности, относятся пары поступательная, вращательная, сферическая, винтовая и плоскостная (см. табл. 1.1). Точки и линии — элементы высших кинематических пар. К высшим кинематическим парам относятся пары «шар на плоскости» и «цилиндр на плоскости» (табл. 1.1). Преимущества для низший пар — их способность передавать значительные усилия при меньшем износе в сравнении с высшими парами; недостаток — меньший КПД; для высших пар — возможность воспроизводить с их помощью достаточно сложные относительные движения, больший КПД; недостаток — большие напряжения в зоне касания.

Эта теория взята со страницы лекций по предмету «прикладная механика»:

Возможно эти страницы вам будут полезны:

Образовательный сайт для студентов и школьников

Копирование материалов сайта возможно только с указанием активной ссылки «www.lfirmal.com» в качестве источника.

© Фирмаль Людмила Анатольевна — официальный сайт преподавателя математического факультета Дальневосточного государственного физико-технического института

Источник

Классификация кинематических пар.

Соединение двух соприкасающихся звеньев, допускающее их относительное движение, называется кинематической парой. На схемах кинематические пары обозначают прописными буквами латинского алфавита.

Совокупность поверхностей, линий и отдельных точек звена, по которым оно может соприкасаться с другим звеном, образуя кинематическую пару, называется элементами кинематической пары.

Кинематические пары (КП) классифицируются по следующим признакам:

1. По виду места контакта (места связи) поверхностей звеньев:

– низшие, в которых контакт звеньев осуществляется по плоскости или поверхности конечных размеров (пары скольжения );

– высшие, в которых контакт звеньев осуществляется по линиям или точкам (пары, допускающие скольжение с перекатыванием).

Из числа плоских к низшим кинематическим парам относятся поступательная и вращательная. (Низшие кинематические пары позволяют передавать большие усилия, более технологичны и менее изнашиваются, чем высшие кинематические пары).

2. По относительному движению звеньев, образующих пару:

3. По способу замыкания (обеспечения контакта звеньев пары):

– силовое (Рис.2) (за счет действия сил веса или силы упругости пружины);

– геометрическое (Рис.3.) (за счет конструкции рабочих поверхностей пары).

На рис. 3. видно, что во вращательной и поступательной кинематических парах замыкание соединенных звеньев осуществляется геометрически. В кинематических парах «цилиндр-плоскость» и «шар-плоскость» (см. табл. 2) силовым способом, т.е. за счет собственной массы цилиндра и шара или другими конструктивными решениями (например, в сферическом шарнире шар может прижиматься к охватывающей поверхности за счет сил упругости дополнительно вводимой в конструкцию шаровой опоры автомобиля пружины). Элементы геометрически замкнутой пары не могут отделяться друг от друга из-за конструктивных особенностей.

4. По числу условий связи, накладываемых на относительное движение звеньев (число условий связи определяет класс кинематической пары);

В зависимости от способа соединения звеньев в кинематическую пару число условий связи может измениться от одного до пяти. Поэтому все кинематические пары можно разделить на пять классов.

5. По числу подвижностей в относительном движении звеньев (число степеней подвижности определяет род кинематической пары);

Классификация КП по числу подвижностей и по числу связей приведена в таблице 2.

В таблице представлены некоторые виды кинематических пар всех пяти классов. Стрелками обозначены возможные относительные движения звеньев. По виду реализуемых в кинематических парах простейших независимых движений вводят обозначения (цилиндрическая пара обозначается ПВ, сферическая – ВВВ и т.д., где П – поступательное, В – вращательное движение).

Подвижность кинематической пары – число степеней свободы в относительном движении ее звеньев. Различают одно-, двух-, трех-, четырех- и пятидвижные кинематические пары.

Таблица 2. Классификация кинематических пар

Одноподвижной (парой V класса) называется кинематическая пара с одной степенью свободы в относительном движении её звеньев и пятью наложенными условиями связи. Одноподвижная пара может быть вращательной, поступательной или винтовой.

Вращательная пара допускает одно вращательное относительное движение её звеньев вокруг оси X. Соприкосновение элементов звеньев вращательных пар происходит по боковой поверхности круглых цилиндров. Следовательно, эти пары относятся к низшим.

Поступательной парой называется одноподвижная пара, допускающая прямолинейно-поступательное относительное движение её звеньев. Поступательные пары также являются низшими, так как соприкосновение элементов их звеньев происходит по поверхностям.

Винтовой парой называется одноподвижная пара, допускающая винтовое (с постоянным шагом) относительное движение её звеньев и принадлежащая к числу низших пар.

При образовании кинематической пары можно подобрать так форму элементов кинематических пар, что при одном независимом простейшем перемещении возникает другое производное движение, как например, в винтовой паре. Такие кинематические пары называются траекторными.

Двухподвижная кинематическая пара (пара IV класса) характеризуется двумя степенями свободы в относительном движении её звеньев и четырьмя условиями связи. Такие пары могут быть либо с одним вращательным и одним поступательным относительными движениями звеньев, либо с двумя вращательными движениями.

К первому виду принадлежит так называемая цилиндрическая пара, т.е. низшая кинематическая пара, допускающая независимые вращательное и колебательное (вдоль оси вращения) относительные движения её звеньев.

Примером пары второго вида является сферическая пара с пальцем. Эта низшая геометрически замкнутая пара, допускающая относительное вращение своих звеньев вокруг осей X и У.

Трехподвижной парой называется кинематическая пара с тремя степенями свободы в относительном движении её звеньев, что свидетельствует о наличии трёх наложенных условий связи. В зависимости от характера относительного движения звеньев различают три вида пар: с тремя вращательными движениями; с двумя вращательными и одним поступательным движениями; с одним вращательным и двумя поступательными.

Основным представителем первого вида является сферическая пара. Это низшая геометрически замкнутая пара, допускающая сферическое относительное движение её звеньев.

К третьему виду принадлежит так называемая плоскостная пара, т.е. низшая кинематическая пара, допускающая плоскопараллельное относительное движение её звеньев.

Пятиподвижной парой (пара I класса) называется кинематическая пара с пятью степенями свободы в относительном движении её звеньев, т.е. с одним наложенным условием связи. Такая пара, составленная из двух сфер, разрешает три вращательных и два поступательных движения и всегда будет высшей.

Кинематическое соединение – кинематическая пара с числом звеньев более двух.

Источник

Классификация кинематических пар

Прикладная механика

СТРУКТУРА И КЛАССИФИКАЦИЯ МЕХАНИЗМОВ

Структура механизмов

В состав механизмов входят твёрдые тела, которые называют звеньями. Звенья могут быть и не твёрдыми (например, ремень). Жидкости и газы в гидро- и пневмомеханизмах звеньями не считаются.

Условное изображение звеньев на кинематических схемах механизмов регламентируется ГОСТом. Примеры изображения некоторых звеньев приведены на рис. 1.1.

Рис. 1.1. Примеры изображения звеньев

на кинематических схемах механизмов

– входные (ведущие) – отличительным признаком их является то, что элементарная работа приложенных к ним сил положительна (работа силы считается положительной, если направление действия силы совпадает с направлением движения точки её приложения или под острым углом к ней);

– выходные (ведомые) – элементарная работа приложенных к ним сил является отрицательной (работа силы считается отрицательной, если направление действия силы противоположно направлению движения точки её приложения);

– неподвижные (станина, стойка).

На кинематических схемах звенья обозначаются арабскими цифрами:0, 1, 2 и т.д. (см. рис. 1.1).

Подвижное соединение двух соприкасающихся звеньев называется кинематической парой. Она допускает возможность движения одного звена относительно другого.

Классификация кинематических пар

1. По элементам соединения звеньев кинематические пары делятся:

– на высшие (они имеются, например, в зубчатых и кулачковых механизмах) – соединение звеньев друг с другом происходит по линии или в точке:

– низшие – соединение звеньев друг с другом происходит по поверхности. В свою очередь низшие соединения делятся:

2. По количеству наложенных связей. Тело, находясь в пространстве (в декартовой системе координат X, Y, Z) имеет 6 степеней свободы. Оно может перемещаться вдоль каждой из трёх осей X, Y и Z, а также вращаться вокруг каждой оси (рис. 1.2). Если тело (звено) образует с другим телом (звеном) кинематическую пару, то оно теряет одну или несколько из этих 6 степеней свободы.

По количеству утраченных телом (звеном) степеней свободы кинематические пары делят на 5 классов. Например, если телами (звеньями), образовавшими кинематическую пару, утрачено по 5 степеней свободы каждым, эту пару называют кинематической парой 5-го класса. Если утрачено 4 степени свободы – 4-го класса и т.д. Примеры кинематических пар различных классов приведены на рис. 1.2.

Рис. 1.2. Примеры кинематических пар различных классов

По структурно-конструктивному признакукинематические пары можно разделить на вращательные, поступательные, сферические, цилиндрические и др.

Несколько звеньев, соединённых между собой кинематическими парами, образуют кинематическую цепь.

Кинематические цепи бывают:

Чтобы из кинематической цепи получить механизм, необходимо:

– одно звено сделать неподвижным, т.е. образовать станину (стойку);

– одному или нескольким звеньям задать закон движения (сделать ведущими) таким образом, чтобы все остальные звенья совершали требуемые целесообразные движения.

Число степеней свободы механизма – это число степеней свободы всей кинематической цепи относительно неподвижного звена (стойки).

Для пространственной кинематической цепи в общем виде условно обозначим:

количество подвижных звеньев –n,

количество степеней свободы всех этих звеньев–6n,

количество кинематических пар 5-го класса – P₅,

количество связей, наложенных кинематическими парами 5-го класса на звенья, входящие в них, – 5Р₅,

количество кинематических пар 4-го класса – Р₄,

количество связей наложенных кинематическими парами 4-го класса на звенья, входящие в них, – 4Р₄ и т.д.

Звенья кинематической цепи, образуя кинематические пары с другими звеньями, утрачивают часть степеней свободы. Оставшееся число степеней свободы кинематической цепи относительно стойки можно вычислить по формуле

Это структурная формула пространственной кинематической цепи, или формула Малышева, получена П.И. Сомовым в 1887 году и развита А.П. Малышевым в 1923 году.

Величину W называют степенью подвижности механизма (если из кинематической цепи образован механизм).

Для плоской кинематической цепи и соответственно для плоского механизма

Эту формулу называют формулой П.Л. Чебышева (1869). Она может быть получена из формулы Малышева при условии, что на плоскости тело обладает не шестью, а тремя степенями свободы:

Величина W показывает, сколько должно быть у механизма ведущих звеньев (если W = 1 – одно, W = 2 – два ведущих звена и т.д.).

Источник

Какая кинематическая пара относится к 5 му классу

Кинематические пары (КП) классифицируются по следующим признакам:

Классификация КП по числу подвижностей и по числу связей приведена в таблице 2.1.

Классификация кинематических пар по числу связей и по подвижности.

Примечание: Стрелки у координатных осей показывают возможные угловые и линейные относительные перемещения звеньев. Если стрелка перечеркнута, то данное движение в КП запрещено (т.е. на данное относительное движение наложена связь).

Понятие о структурном синтезе и анализе.

Основные понятия структурного синтеза и анализа.

Основные структурные формулы.

Для расчета избыточных связей, согласно второму определению, используется следующая зависимость:

Пример структурного анализа механизма.

Функциональная схема на уровне типовых механизмов.

т. е. как пространственный данный механизм не имеет подвижности, так как число связей в нем существенно (на пять) превышает суммарную подвижность всех его звеньев. Однако от рассмотренного ранее плоского варианта пространственный механизм ничем не отличается, то есть он имеет две подвижности основную и местную. Как отмечено, выше связи, не изменяющие подвижности механизма, являются пассивными или избыточными. Для нашего механизма чилсло избыточных связей:

Структурная классификация механизмов по Ассуру Л.В.

Для решения задач синтеза и анализа сложных рычажных механизмов профессором Петербургского университета Ассуром Л.В. была предложена оригинальная структурная классификация. По этой классификации механизмы не имеющие избыточных связей и местных подвижностей состоят из первичных механизмов и структурных групп Ассура (см. рис. 2.6).

Под первичным механизмом понимают механизм, состоящий из двух звеньев (одно из которых неподвижное) образующих кинематическую пару с одной W пм =1 или несколькими W пм = 1 подвижностями. Примеры первичных механизмов даны на рис. 2.7.

Структурной группой Ассура (или гуппой нулевой подвижности) называется кинематическая цепь, образованная только подвижными звеньями механизма, подвижность которой (на плоскости и в пространстве) равна нулю ( W гр = 0).

Дальнейшее развитие эта структурная классификация получила в работе [6], где была распространена на механизмы с высшими кинематическими парами.

После таких изменений классов КП подвижность механизма

Контрольные вопросы к лекции 2.

Источник

1.2. Классификация кинематических пар

1.2.1. Условия существования кинематических пар

Кинематические пары (КП) во многом определяют работоспособность машины, поскольку через них передаются усилия от одного звена к другому. Вследствие трения элементы пары находятся в напряженном состоянии и подвергаются износу. Поэтому при проектировании механизма большое значение имеет правильный выбор вида кинематической пары, её геометрической формы, размеров, конструкционных материалов и смазки.

Необходимы три условия для существования кинематической пары:

наличие двух звеньев;

возможность их относительного перемещения;

постоянное соприкосновение этих звеньев.

С целью облегчения правильного выбора кинематической пары их классифицируют в зависимости от числа условий связи, по роду относительного движения звеньев, по характеру соприкосновения элементов кинематических пар и способу замыкания пары.

1.2.2. Классификация кинематических пар в зависимости от числа условий связи

Твердое тело, свободно движущееся в пространстве, имеет 6 степеней свободы. Его возможные движения могут быть представлены как вращение вокруг трёх осей координат и поступательное движение вдоль этих же осей (рис. 3).

Рис. 3. Число степеней свободы любого тела в пространстве

Примеры кинематических пар различных классов

Звенья, соединённые кинематическими парами, получают в той или иной степени ограничения в их относительном движении.

Ограничения, накладываемые на независимые движения звеньев, образующих кинематическую пару, называются условиями связи S.

где Н – число степеней свободы звеньев;

S – число условий связей.

Если звено не входит в кинематическую пару, т. е. не связано с другим звеном, то у него нет ограничений движению: S = 0.

Если на материальные тела наложить 6 условий связи, они потеряют взаимную подвижность и получится жесткое соединение, т. е. кинематической пары не станет: S = 6.

Таким образом, число условий связи, наложенных на относительное движение каждого звена, может изменяться от 1 до 5.

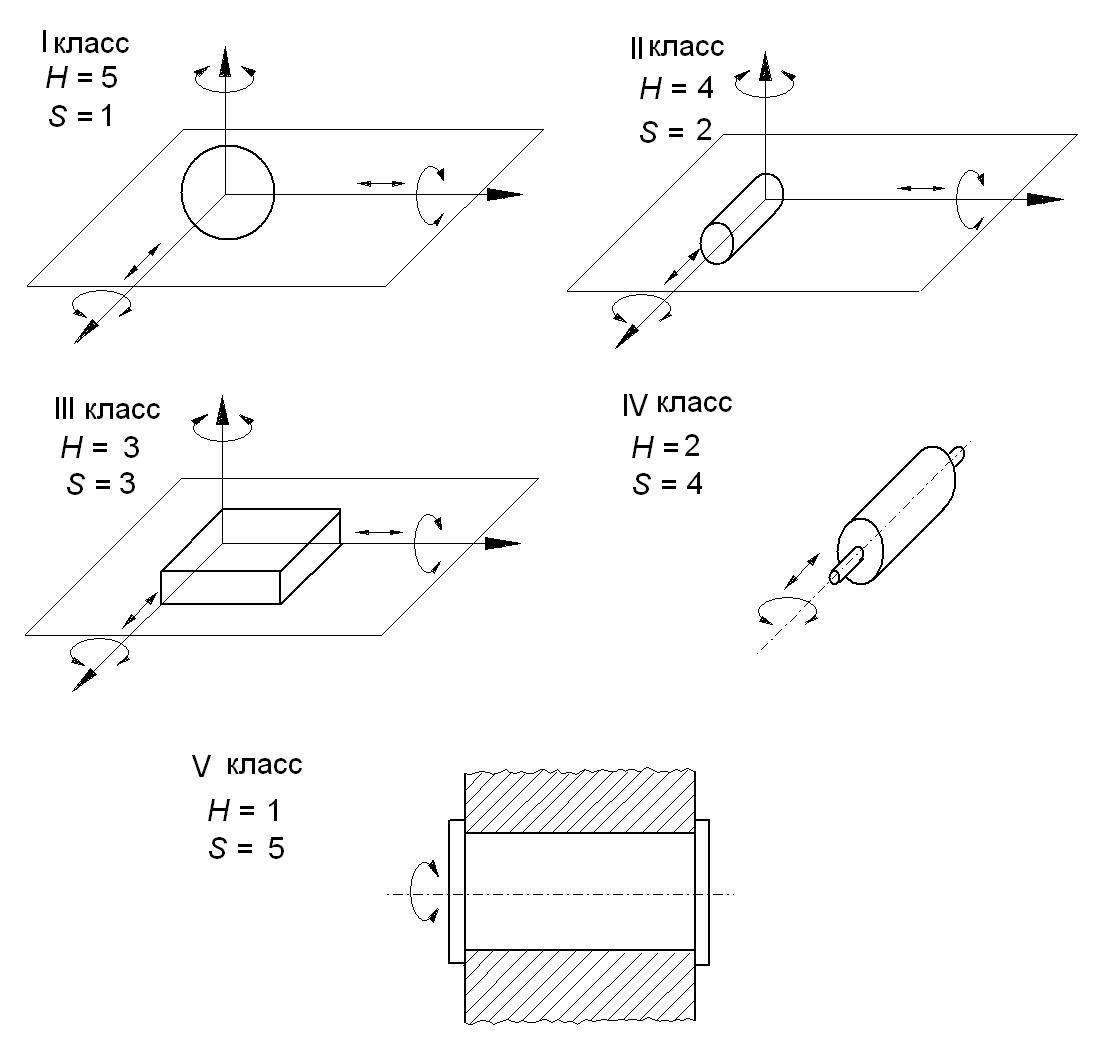

Число условий связи кинематической пары определяет её класс (рис. 4).

Рис. 4. Классы кинематических пар

1.2.3. Классификация кинематических пар по роду относительного движения звеньев

По роду относительного движения звеньев различают кинематические пары:

Если одно звено движется относительно другого поступательно, то такая пара называется поступательной. На схеме поступательные пары могут изображаться следующим образом:

Если звенья, образующие пару, вращаются относительно друг друга, то такая кинематическая пара называется вращательной, и изображается она так:

Условное обозначение винтовой кинематической пары на схеме следующее:

1.2.4. Классификация кинематических пар по характеру соприкосновения элементов пары

По характеру соприкосновения элементов кинематических пар различают пары низшие и высшие.

Низшие кинематические пары – пары, в которых элементы касаются друг друга по поверхностям конечных размеров.

К ним относятся: поступательная (рис. 5), вращательная (рис. 6) и винтовая (рис. 7) пары. Низшие пары обратимы, т. е. характер движения не изменяется в зависимости от того, какое звено, входящее в пару, закреплено.

на вращательные
