Бачок для краскопульта
Определим только то, что есть краскопульты с верхним и нижним бачком.
Краскопульт с нижним бачком
Краскопульт с верхним бачком.
Представим себе ситуацию:
Сначала нужно понять откуда и почему капает.
Ну откуда это понятно — если бачок без трещин, то единственное место — это соединение с крышкой.
Не плотное соединение между резьбами. между ними протекает лкм.
Для того что бы уменьшить вероятность протекания из под крышки и сохранять в пригодном состоянии сопрягающиеся места, рекомендую выполнять следующие правила при эксплуатации краскопульта (в частности бачка и крышки):
Чем дольше рЕзьбы сохранят ЗАВОДСКУЮ ПОВЕРХНОСТЬ (БЕЗ ЦАРАПИН ) тем лучше! с не повреждённой поверхности лкм легче счищается (смывается), но если поверхность не однократно царапалась, шлифовалась, то лкм от неё что называется фик отдерёшь 🙂
Ещё как вариант наливать лкм только на половину бачка, но в таком случае замучаешься туда-сюда бегать постоянно доливая, в надежде что из под крышки не потечет.
Бачок для краскопульта с крышкой-пробкой
Как обычно жду Ваших комментариев, критики и предложений 😉
Оборудование для начинающего маляра (часть 2)-компоненты пневмосистемы (инфо)
Шланг нужно брать из износостойкой резины
выглядит он примерно так
оптимальная длина шланга это 20 метров
средняя цена 1500 рублей
но они довольно редко бывают в продаже
самый простой и бюджетный вариант — это сделать его самому
сделать его довольно просто
идете в строительный магазин и покупаете шланг на отрез длинной 20 метров
средняя цена за метр 50 рублей
20 мтров шланга обойдется в 1000 рублей
а для обжатия покупаем такой набор фиттингов
средняя стоимость набора 350 рублей
внимательно смотрите на упаковке набора под какой диаметр шланга он рассчитаны (как правило они бываю 6,8,10)
и второй набор
средняя стоимость 190 рублей
2.быстроразьем
их огромное множество с большим разбросом цен
на начальном этапе нам нужен всего один
делятся они на металлические и пластиковые
средняя стоимость 270 рублей
металл для новичков я бы не советовал, быстро ржавеют, часто клинят(бюджетные варианты) а если красите редко то закисают нафиг
Пластиковые в этом плане интереснее
вот один из самых достойных вариантов
пластиковый быстроразьем Licota
средняя цена 240 рублей
хороший, безотказный и легкий ( это важно так как он весит у вас под пуликом и вы держите этот вес на руке)
3. фильтры и фильтр группы
самое главное в пневмосистеме это воздух, который должен быть сухим и без примесей. при любом раскладе в воздухе от вашего компрессора присутствует влага, а так же частички масла от которых вам неприменно надо избавиться! фильтров в системе для начинающих всегда должно быть два! первый — это основной (магистральный фильтр) и второй-малый(тонкой очистки) уже непосредственно перед краскопультом
с малым все довольно просто. их огромное множество и он примерно все равны
средняя стоимость 300 рублей
с магистральным чуть сложнее, там есть параметр проходимого фильтруемого воздуха, данный параметр должен соответствовать производительности вашего компрессора и являться комбинированным( то есть удалять как влагу так и масло, поэтому при покупкеи выборе обязательно найдите надпись “влаго-масло отделитель”)
на начальном этапе комбинированные фильтры с лубрикаторм не нужны- деньги выброшенные на ветер, нужен именно одинарный влаго-мало отделитель. на нем обязательно должен быть регулятор и манометр для ограничения подачи воздуа на ваш краскопульт, если же его нет то нужно будет приобрести отдельно
средняя цена 500 рублей
дешевле врут показатели и травят воздух
а в качестве магистрального для начала достаточно такого варианта

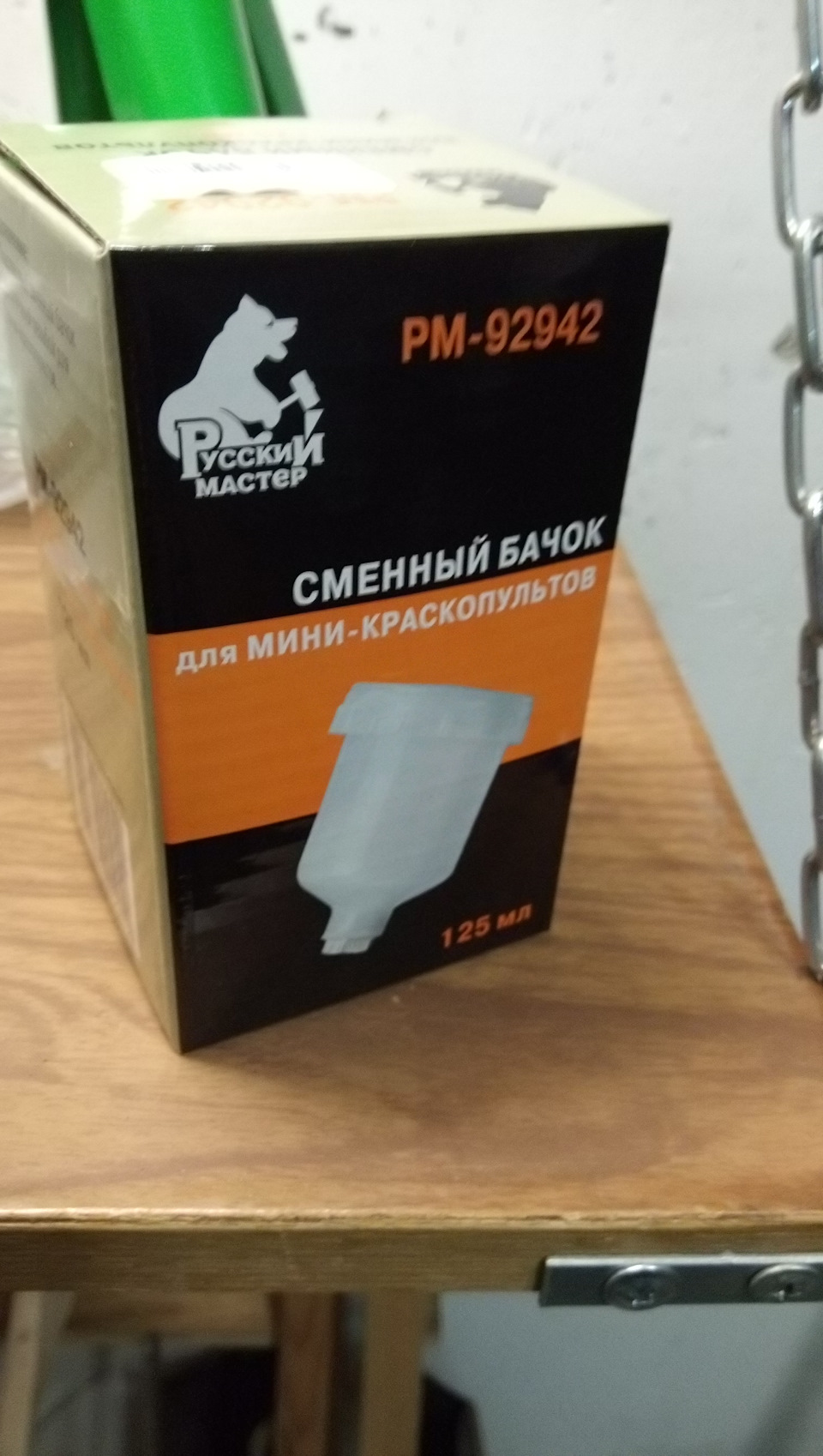

Переходник для краскопульта Anest Iwata W101 под бачок “Русский мастер” 125 мл
но сначала поговорить…Прикупил еще в январе краскопульт Anest Iwata W101 — недолго думая, пошуршав форумы и блоги. Учитывая что покрасочный пневмоинструмент в руках не держал никогда от слова совсем выискивать что то другое не увидел смысла, к тому же хотел боковой верхний бачок поворотный, так как стоит задача красить кусок днища, да без ямы. Брал самую дешевую китайскую реплику, но об этом позже я напишу в блоге, т.к. рамсы еще не закончены.
Если коротко — мне прислали комплект сменных дюз 1.0 и 1.3Н4 вместо заказанных 1.5 и 1.3Н2. Продавец на мой вопрос типа “ну пришлите хотя бы 1.5 вместо 1.0 (ибо оно мне как рукав к известному месту) отморозился мол вышлем, все будет окей и тп. Менталитет видимо близок к россиянскому (даром чтоли там комуняки до сих пор) и на попытку адекватного диалога и поиска компромисса в тебе просто видят лоха и начинают любить мозги… поинтересовался через пару недель а собственно где, чего, трекномер…получил ответ что ты сам типа такие заказал иди в пнх ))) ну понятно думаю. Жамкнул возврат обоих комплектов — кетайча там что то еще побарагозил типа мы то что в заказе выслали и фото скинь — но получив фотки утерся и снова пообещал прислать требуемые дюзы. Но прошел месяц и корововирус уже пошел по планете так что где теперь эти дюзы и когда прибудут хз к тому же номер я так от него и не получил…
Ладно; в общем повертев в руках этот краскопульт я подумал что махать в стесненных условиях этой байдой 0,6 л как бы вроде и не особо удобно будет к тому же специфика ремонта локального подразумевает нанесение максимум 50-100 гр за один заход. Пошуршал инет на предмет покупки либо сменного бачка мелкого либо переходников — но требуемого решения не нашел, что называется “под ключ”. Есть переходники для более именитых брендов типа сагола девилбис и прочие. Бачков менее 0,4 л нет даже близко. Есть бачок 125 мл у бренда “Русский мастер” с верхним креплением. Он и был приобретен в качестве донора для изготовления девайса.
Прикупив и обследовав предмет обнаружил внутреннюю резьбу М14х1 что “порадовало”…ну ладно, производители всех этих приблуд как я понял на резьбе извращаются как могут чтобы взаимозаменяемым не было ничего.

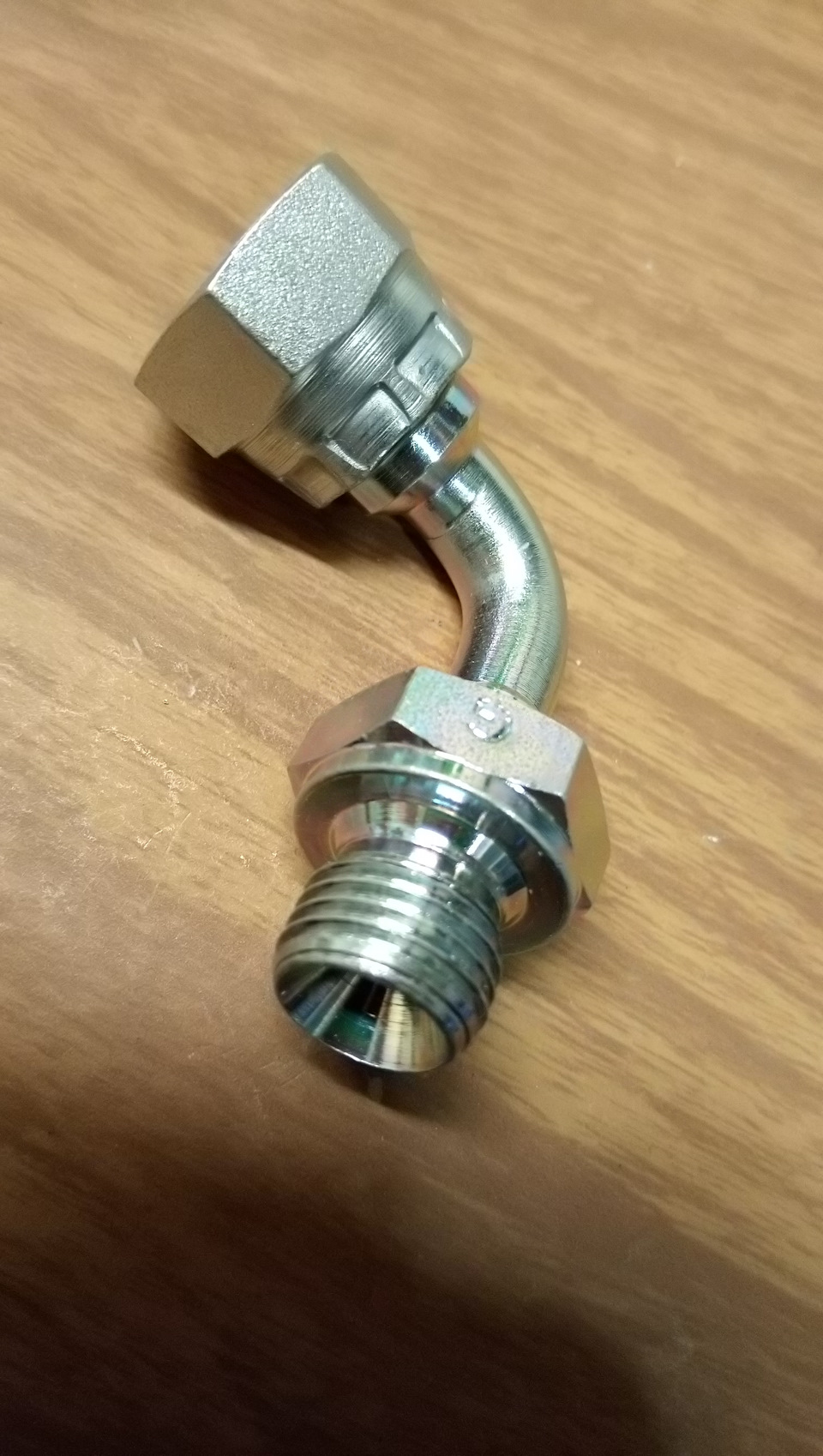

Среди барахла нашел какой то латунный штуцер с гидравлики — с резьбой М16х1,5 и развальцованную латунную трубку в нем. далее трубка 6 мм для кондеев или хз чего еще — был кусок полметра. Гайка пневматическая хромированная 1/2″ была в комплекте для подключения шланга — учитывая что подводку тоже буду переделывать гайку пустил в расход.
Что докупал:
Гильза латунная 9 мм (2 шт);
Шайба медная 12х8х1,5 — 4 шт;
Винт установочный М3 — 1 шт;
Шайба широкая М3 — 2 шт;
Болт М3 под шестигранник — 1 шт;
Плашка М14х1 — 1 шт;
Также купил переходной штуцер 1/2″ 1 шт но он не пригодился — под гидравлику, все таки канал маловат.
Первым делом спилил резьбу М16 с латунной гайки и нарезал М14 — боялся больше всего что гайка дриснет но нет, все получилось более чем прилично.
Немного о покрасочных системах *PS (инфо)
начнем с разновидностей окрасочных систем
Большинство фирм производящих краскопульты и аксессуары выпускают данные системы, принцип примерно одинаков, отличие только в первых буквах названия систем.
1. Sata RPS (Rapid Preparation System)
система из трех элементов ( крышка, вставной фильтр или ситечко, жесткий стакан со шкалой)
ситечко 125µ (мкм) или вставной фильтр 200µ(мкм)
стаканы трех объемов: 300/600/900мл
так же к преимуществам можно отнести уникальные черные стаканы с защитой от ультра фиолета (UV)
к плюсам можно отнести возможность наклонять стакан на 45 градусов вперед, назад, влево или вправо. переворачивать нельзя, так как есть воздушный клапан.
адаптеры для краскопультов: Devilbiss, Iwata, Walcom, Asturo, Sagola, Sharpe, Airgunsa, Kremlin, Eminent.
2. Jeta Pro JPPS (Jeta Pro Paint System)
система из двух элементов ( крышка со встроенным ситечком, флекс стакан)
встроенное ситечко 125µ (мкм) или 190µ(мкм)
стаканы одного объема: 600мл
огорчает отсутствие малых стаканов
работать можно под любым углом, хоть вверх ногами
адаптеры для краскопультов: Walcom (Walmec), Devilbiss, Sata, Iwata, Kremlin, Airgunsa, Brinks, Grago, Ani, Binks, Asturomec.
3. Norton NPS (Norton Paint System)
система из трех элементов ( крышка со встроенным фильтром, флекс стакан, фиксирующее кольцо)
встроенное ситечко только 190µ(мкм)
стаканы двух обьемов: 250/750мл
это как плюс, так и минус. в покраске деталей удобен маленький легкий стакан 250мл. но при полном окрасе 750мл слишком тяжелый (для тех кто не понимает, попробуйте покрасить крышу авто и все поймете)
работать можно под любым углом, хоть вверх ногами
адптеры для краскопультов: Walcom (Walmec), Devilbiss, Sata.
4. 3M PPS (Paint Preparation System)
система из четырех элементов ( крышка со встренным фильтром, жесткий стакан со шкалой, внутрений флекс стакан, фиксирующее кольцо)
встроенное ситечко 125µ(мкм) или 200µ(мкм)
стаканы трех обьемов: 400/650/850мл + стаканы для жидких шпатлевок и мастик с дополнительным давлением 177/828мл
работать можно под любым углом хоть вверх ногами
адптеры для краскопультов:замучаюсь перечислять) их нереально много.
5. 4CR SCR(Standard Cup Rapid)
данную систему я не использовал. она крайне редка и не примечательна.
система из пяти элементов ( крышка для жесткого стакана, жесткий стакан со шкалой, внутренний флекс стакан, крышка флекс стакана, вставное ситечко или фильтр)
вставное ситечко 125µ(мкм) или 200µ(мкм) вставной фильтр 200/300/600µ(мкм)
стаканы трех объемов: 270/710/950мл
работать можно под любым углом хоть вверх ногами
адаптеры для краскопультов: Walcom (Walmec), Devilbiss, Sata, Iwata, Astro, Brinks, Grago, Binks, Sharpe, 3М
7. Finixa FPS (Finixa Paint System)
система из двух элементов ( крышка со встроенным ситечком, жесткий стакан со шкалой)
встроенное ситечко 125µ (мкм) зеленая крышка и 190µ (мкм) белая крышка
стаканы двух обьемов: 400/650мл
адптеры для краскопультов: Walcom (Walmec), Devilbiss, Sata, Iwata а так же множество резьбовых адаптеров
крышка с клапаном, поэтому покрасить повернув или перевернув краскопульт не получится.
из всех вышеперечисленных систем я выделю 4
это DeVilbiss DeKups, Norton NPS, Jeta Pro JPPS, 3M PPS
тк эти системы выполнены на основе флекс стакана, который сжимается по мере расхода краски и у него отсутствует воздушный клапан, что позволяет работать краскопультом под любым наклоном, даже перевернутым вниз бачком.
Надеюсь статья будет полезной, всем премиум тачек в работе и идеальных покрасок!
