Для модели 2109 колесо к ступице крепиться с помощью колесных болтов. Количество крепежных элементов зависит от года выпуска модели и представлено в таблице ниже.
Важно: представленные выше данные являются пределами значений для всех модификаций автомобиля, конкретные цифры зависят от года выпуска.
При подборе любого крепежа особое внимание следует обратить на шаг резьбы. Данный параметр в маркировке всегда указывается после знака «x».
Большая часть колесного крепежа имеет метрическую резьбу с мелким шагом (М12х1.25/М12х1.5/М14х1.25/М14х1.5), что должно соответствовать резьбе шпилек или резьбовых отверстий в ступице колеса.
Важно: маркировка крепежного болта М12х1.5 расшифровывается так: резьба с номинальным диаметром 12 (мм), шаг резьбы 1.5 (мм).
Иные обозначения хэтчбека ВАЗ 2109 на рoссийском рынке: ВАЗ 2108, ВАЗ 2113, ВАЗ 2114, Лада Самара.
Важно: годы производства всех модификаций модели: 1987-2014.
Общий вид  Общий вид крепежа |
|---|
Количество крепежных элементов на одну ступицу для VAZ 2109.
Метрический размер крепежа:
Резьба M14 x 1.5 обозначает:
Диаметр между крепежом:
Диаметр окружности, на которой расположены крепёжные отверстия для VAZ 2109.
| Год Годы выпуска модели |
|---|
Количество крепежных элементов на одну ступицу для VAZ 2109.
Метрический размер крепежа:
РезьбаM14 x 1.5 обозначает:
Диаметр между крепежом:
Диаметр окружности, на которой расположены крепёжные отверстия для VAZ 2109.
Центральное отверстие:
Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.
Продолжение о сорванной гайке ступицы.
Всем привет!) Просили рассказать как решил проблему. Рассказываю.
Простите за фото несовременного качества Телефон без авто фокуса.
Доехал до горда с дачи(20 км) без происшествий, ехал 40-50км\час. несколько раз проверял не месте ли она, для этого поставил запаску штамповку, чтоб сразу было видно.
С утра принялся за решение мною созданной проблемы 🙂
Понравился вариант с вырубанием гайки, тем более каленное зубило имелось, с другом отца обсудив все, пришли к варианту вырубания гайки.
Рубить пришлось ее долго и прям до самого конца. Потратил 2,5 часа, прилетело раз 6-7 молотком по руке, после уже держал зубило в пассатижах.
Зубило шириной 1,7-2см оказалось широким, не давало подлезть к основанию гайки, которое так же надо было перерубить, подправил болгаркой, дело пошло дальше, в общем пришлось еще задействовать стамеску по дереву, более узкую, очень уж неудобное место. После, когда уже рубить в даль не получалось с результатом, перевернул эту стамеску на 90 градусов и уже бил на разрыв этого углубления. Поддалась. Вбил стамеску в углубления и раз с пятого удалось ее вращая вытащить с вала пассатижами.

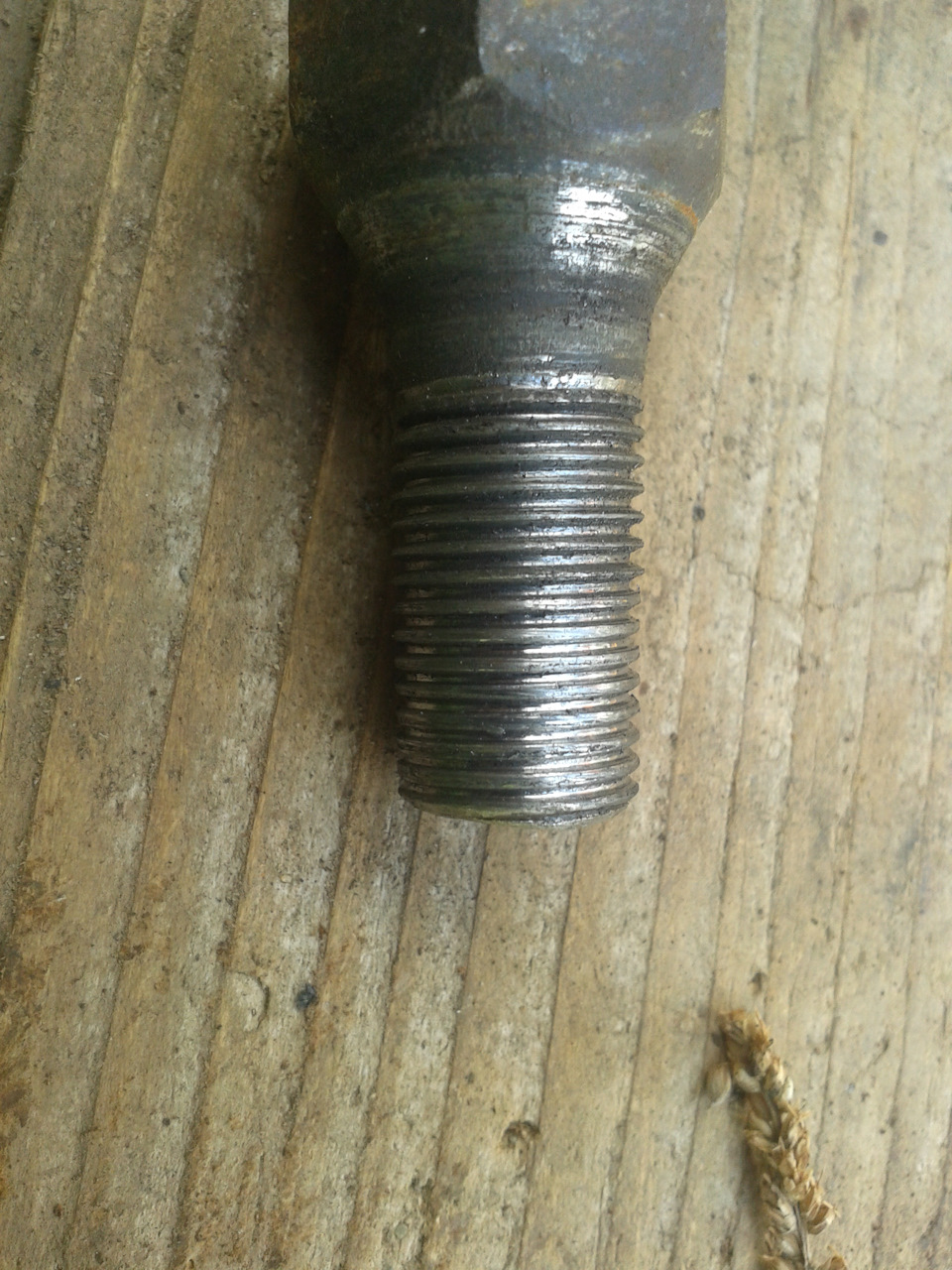

Как ни странно резьба на сорванной гайке оказалась в более менее хорошем состоянии, а на валу зализанная + удары и валу доставались. Купив новую гайку вкрутил ее с не очень большим усилием, вывернул, первые три нитки был слизаны полностью, ногтем не прощупать их было.
Спасибо отцу токарю, у которого на балконе завалялась именно нужная лерка)) 20*1,5, сняв шрус со ступицы и закрепив его струбциной к балке стабилизатору поперечной устойчивости удерживая лерку газовым ключом прогнали резьбу, повезло, что пошло по нитке и не пришлось все снимать и отдавать отцу на работу на переточку на м18*1,5
Но резьбы осталось мало (стала не высокая) + на гайке резьба трапецивидная, а не клиновидная, совершенно новая гайка очень легко вошла и на полном заходе давала люфт, тут отец опять пришел на помощь хорошей идеей. Чтобы убрать люфт подложили полоску жести от крышки консервной банки, закрутили и закернили. Держится очень надежно и нагрузки особой эта гайка не несет. Результатом удовлетворен, ездить можно 100% без опаски.
Ну чтож. теперь научен, что рывками гайку да и еще метровы мрычагом нельзя закручивать. Все гайки сырые, их не закаливают, иначе невозможно было бы открутить их вообще. Не повторяйте моей ошибки.
Какая резьба ступица на девятке
Для модели 2108 колесо к ступице крепиться с помощью колесных болтов. Количество крепежных элементов зависит от года выпуска модели и представлено в таблице ниже.
Важно: представленные выше данные являются пределами значений для всех модификаций автомобиля, конкретные цифры зависят от года выпуска.
При подборе любого крепежа особое внимание следует обратить на шаг резьбы. Данный параметр в маркировке всегда указывается после знака «x».
Большая часть колесного крепежа имеет метрическую резьбу с мелким шагом (М12х1.25/М12х1.5/М14х1.25/М14х1.5), что должно соответствовать резьбе шпилек или резьбовых отверстий в ступице колеса.
Важно: маркировка крепежного болта М12х1.5 расшифровывается так: резьба с номинальным диаметром 12 (мм), шаг резьбы 1.5 (мм).
Иные обозначения хэтчбека ВАЗ 2108 на российском рынке: ВАЗ 2109, ВАЗ 2113, ВАЗ 2114, Лада Самара.
Важно: годы производства всех модификаций модели: 1984-2014.
| Общий вид Общий вид крепежа |
|---|
Количество крепежных элементов на одну ступицу для VAZ 2108.
Метрический размер крепежа:
Резьба M14 x 1.5 обозначает:
Диаметр между крепежом:
Диаметр окружности, на которой расположены крепёжные отверстия для VAZ 2108.
| Год Годы выпуска модели |
|---|
Количество крепежных элементов на одну ступицу для VAZ 2108.
Метрический размер крепежа:
РезьбаM14 x 1.5 обозначает:
Диаметр между крепежом:
Диаметр окружности, на которой расположены крепёжные отверстия для VAZ 2108.
Центральное отверстие:
Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.
Сорвалась резьба в ступице
При замене колеса когда затягивал болты один провернулся, может затягиваю я колеса слишком сильно, может когда-то не по резьбе закрутил в общем хз. Прогнал метчиком резьбу, и заменил на новый, но не помогло. У нового слизало грани так-же. На трех болтах ездить нельзя, поэтому нужно либо менять ступицу, либо как-то восстанавливать резьбу. С начало хотел рассверлить на 14 нарезать резьбу и установить ввёртыш М14-М12, но потом почитал что можно установить шпильку с гайкой что и сделал.

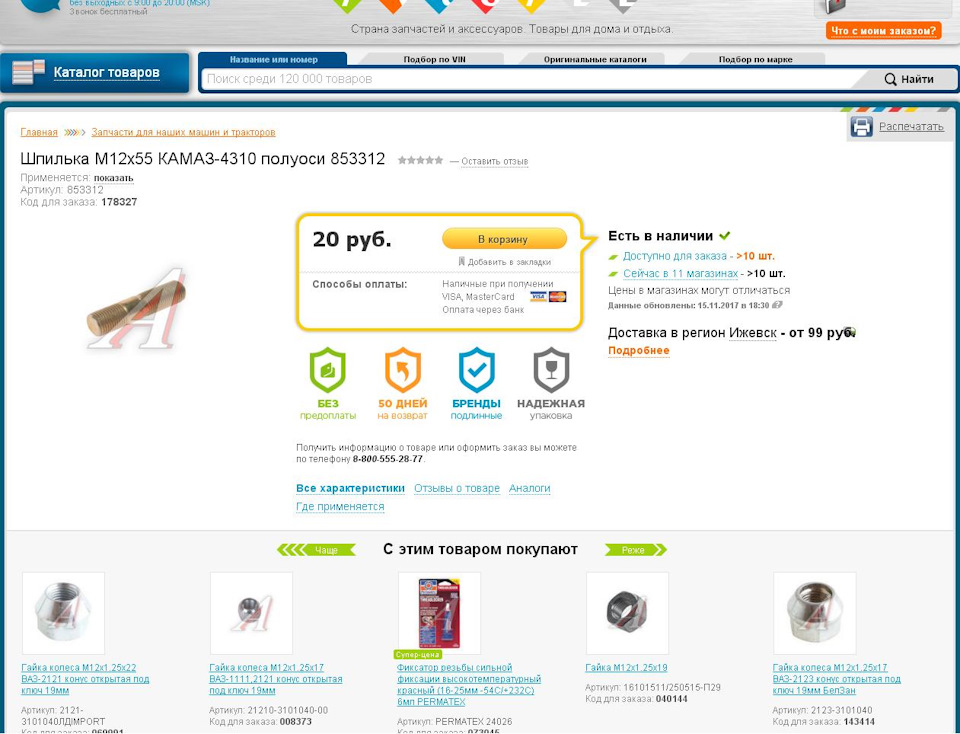

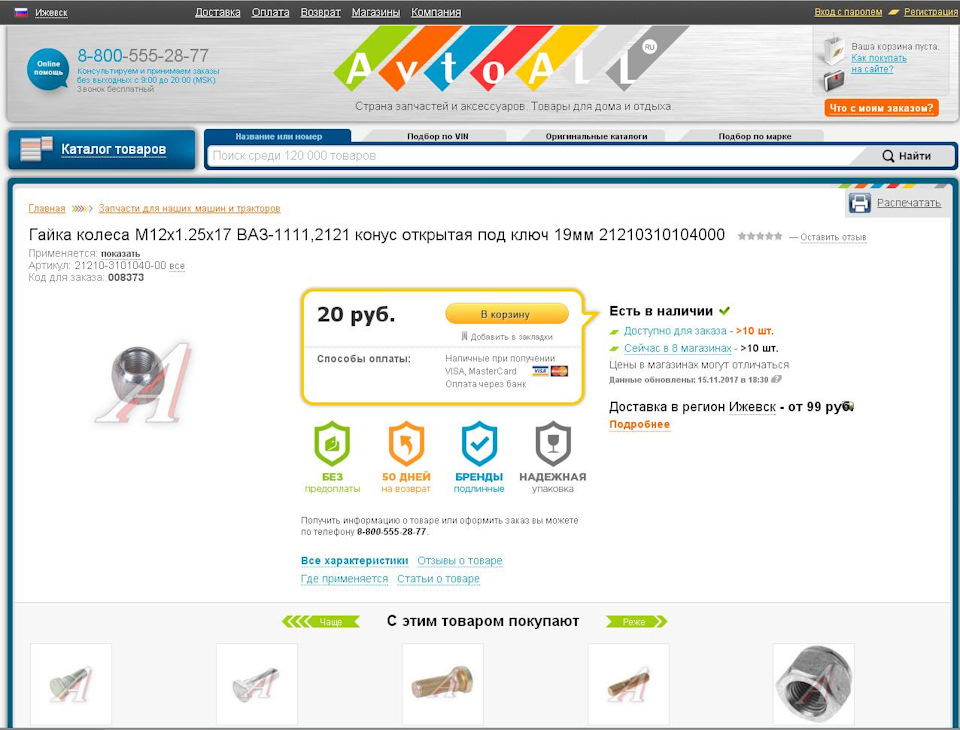

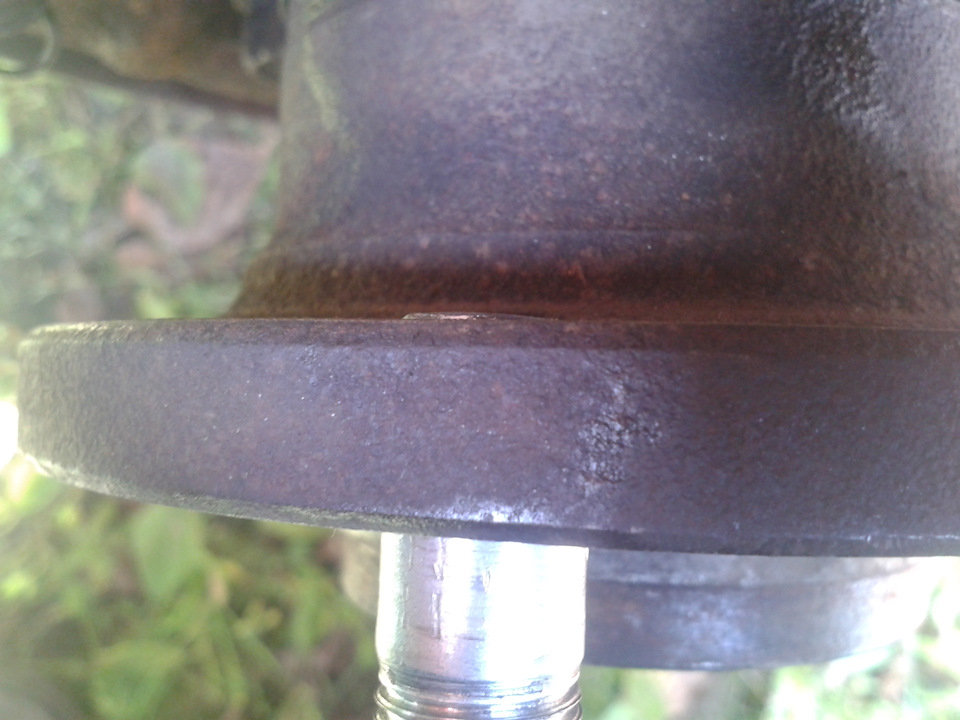

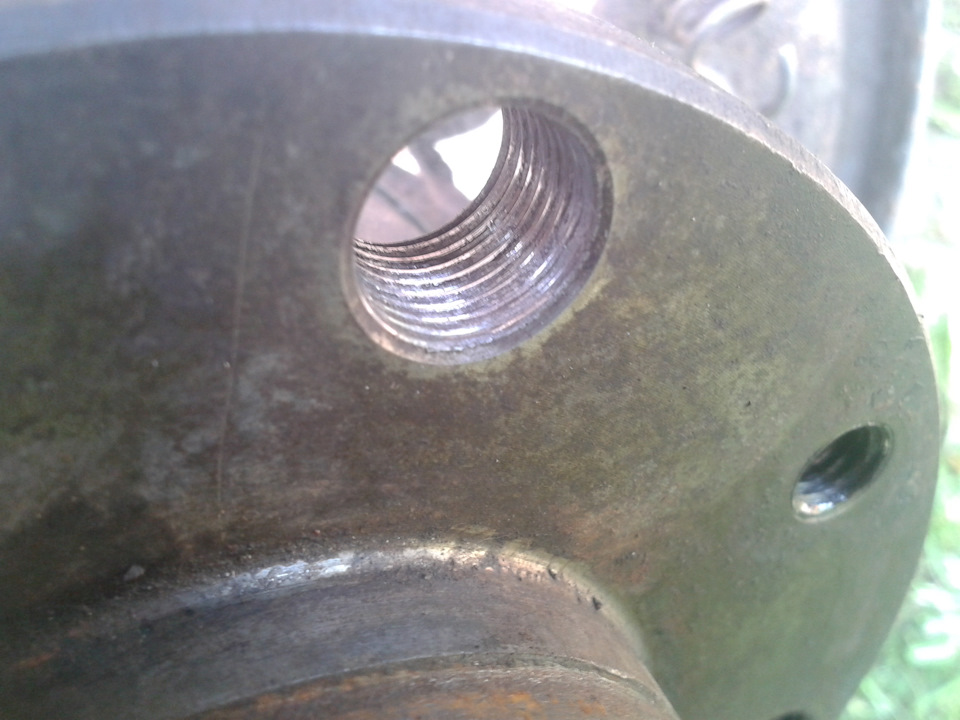

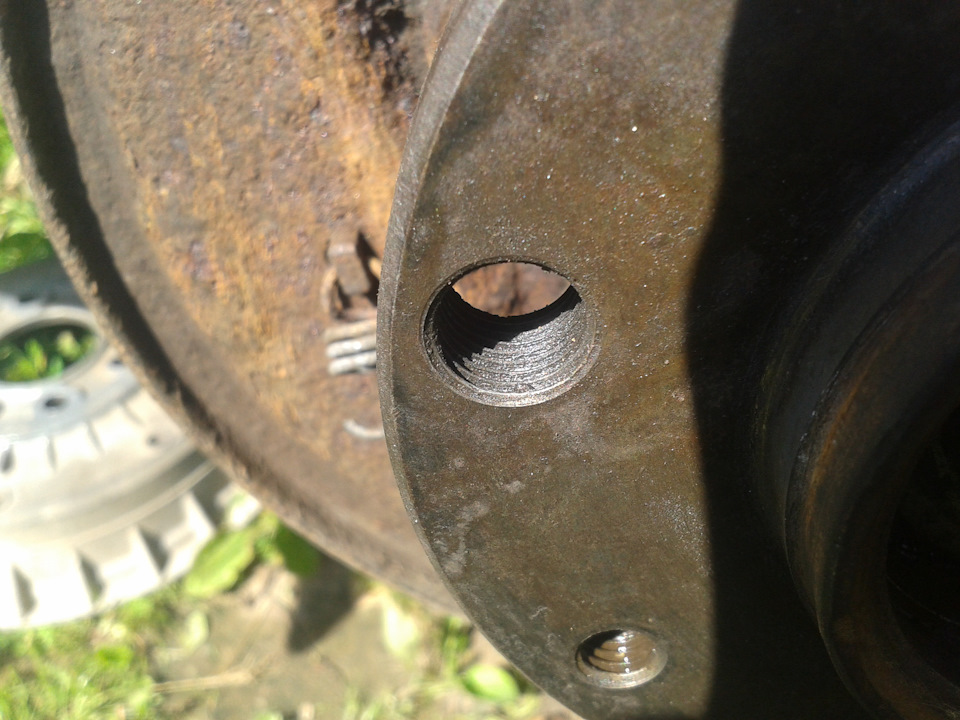

Сорванная резьба, если присмотреться видно что верхушки граней слизаны

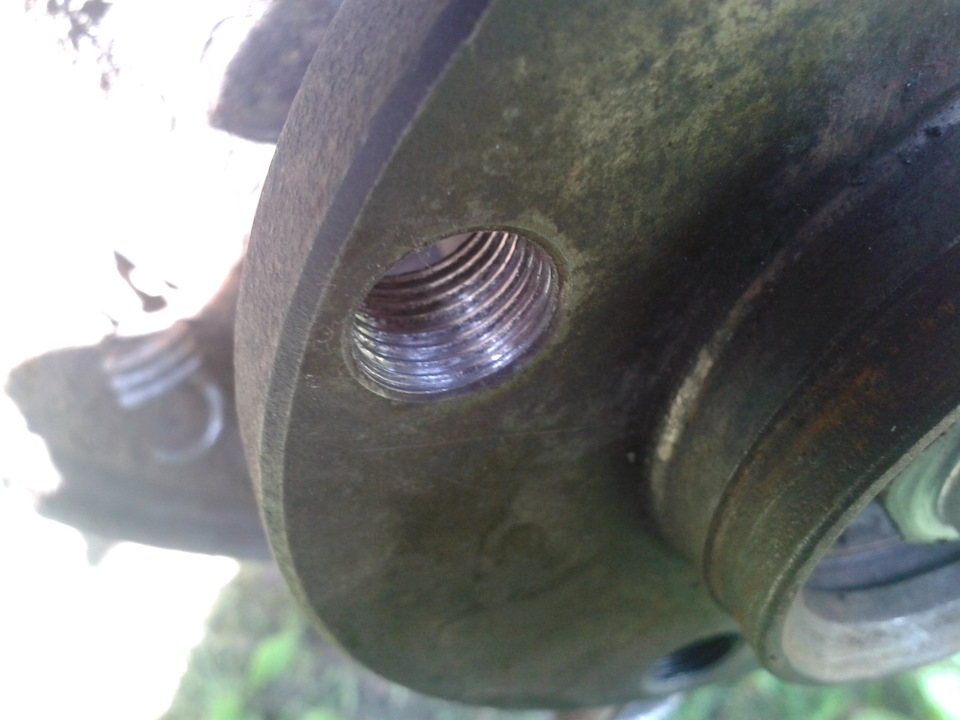

А вот нормальная, какая должна быть

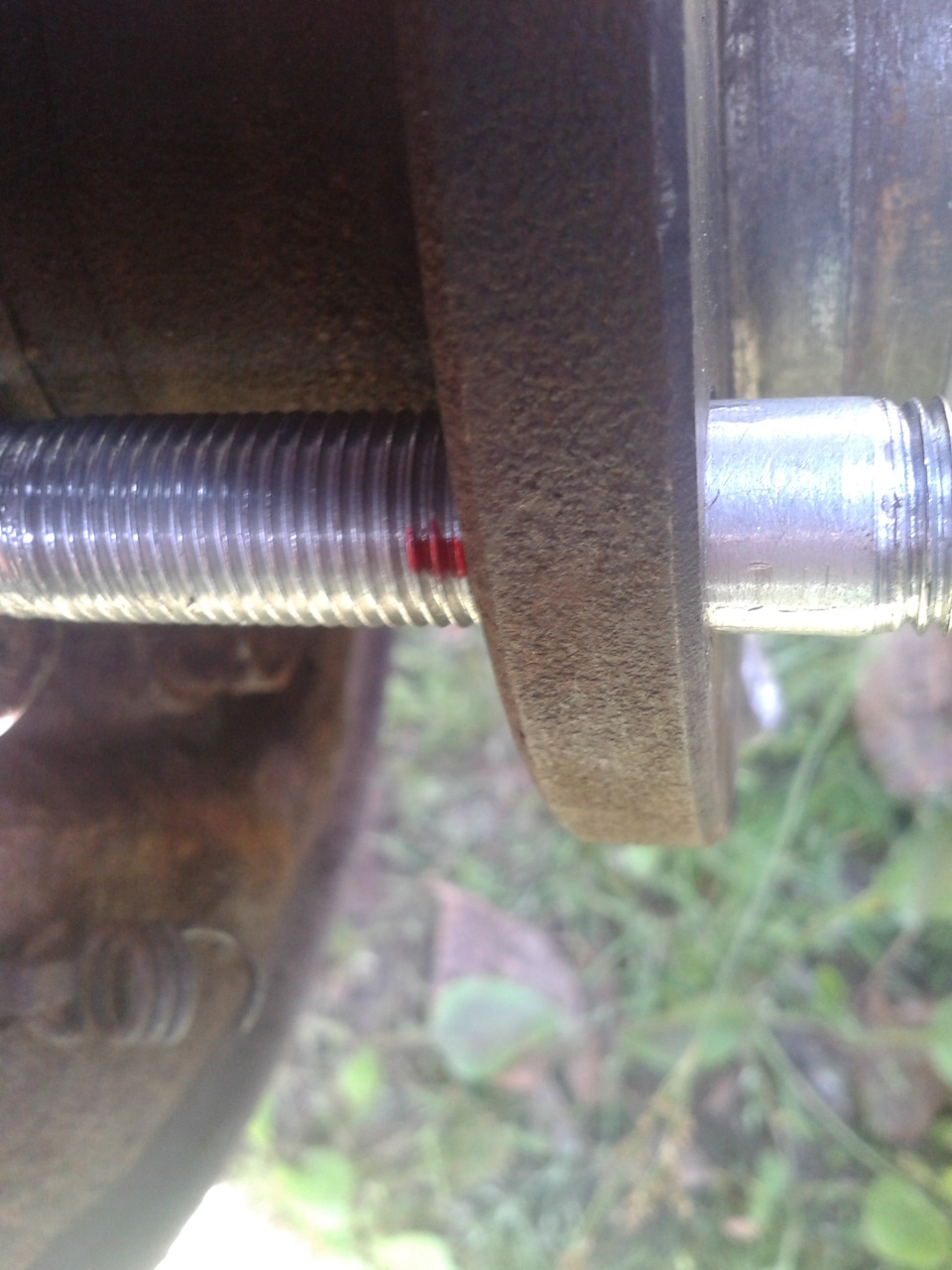

В крутил шпильку и отметил сколько отрезать лишнего

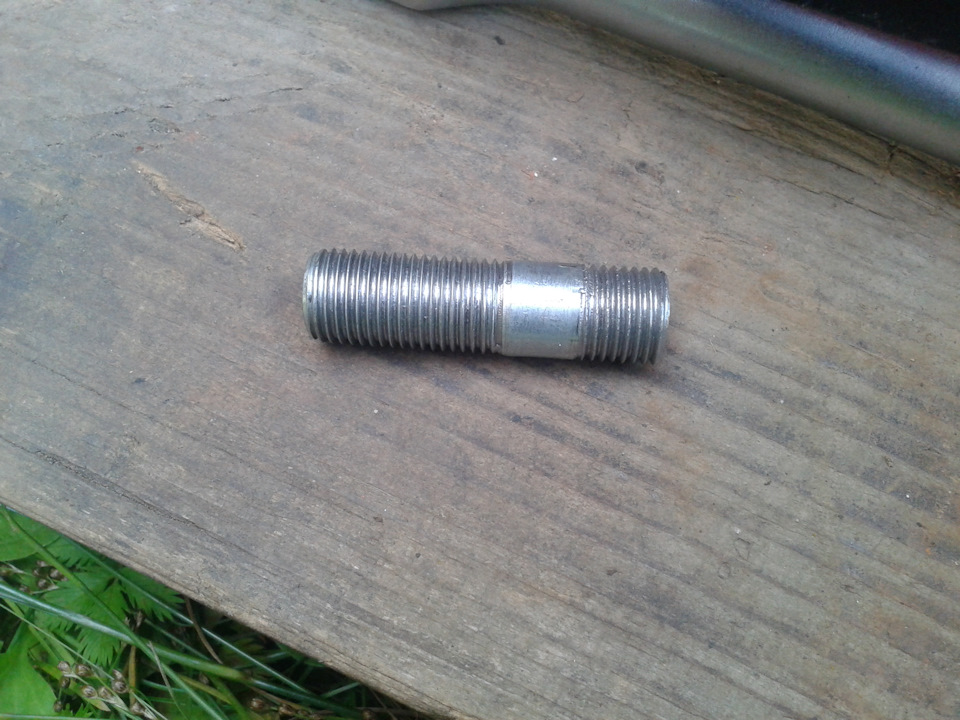

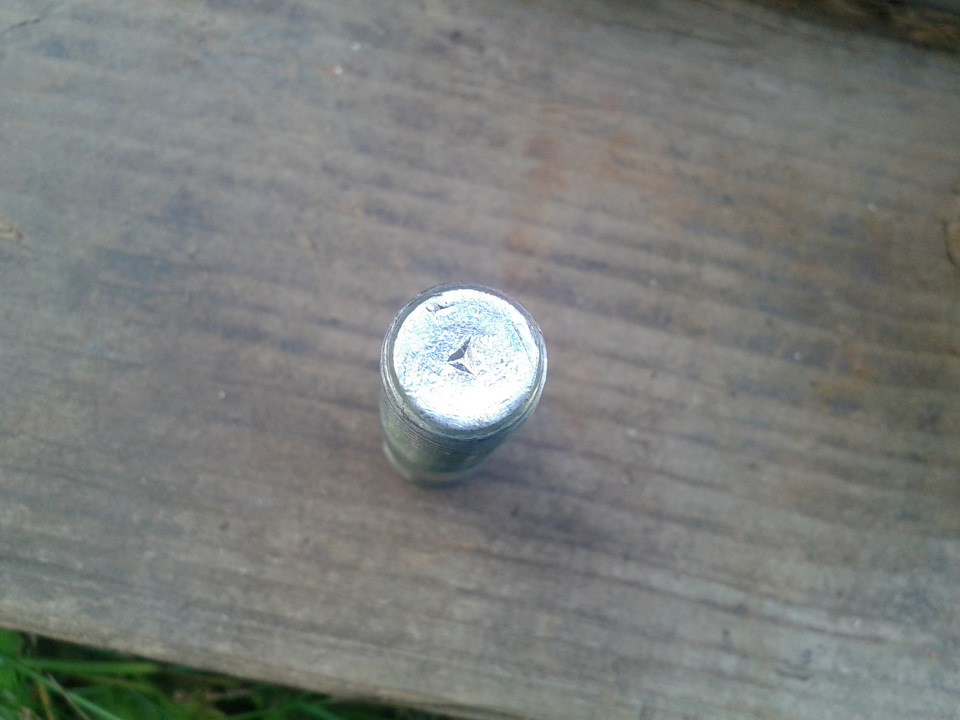

Треугольник на шпильке обозначает Класс прочности 12.9, класс прочности штатного колесного болта 8.8
Почистил и обезжирил резьбу, нанес фиксатор резьбы на шпильку и закрутил.
Готово можно собирать все назад.
Слишком уж сильно в глаза не бросается, но главное чтоб держалось крепко.
Восстановление резьбы в ступице 2110
Хочу поделиться опытом восстановления сорванной резьбы задней ступицы 2110. Сорвать резьбу «руками» практически не реально. Все эти срывы происходят от «криворуких» автослесарей, которые затягивают болты с помощью пневмо инструмента. По регламенту моменты затяжки для болтов колес составляют: 65,2-92,6 (6,7-9,5) Н·м (кгс·м). Но естественно, никто использовать динамометрический ключ не хочет, руководствуясь девизом «и так сойдет и так закрутим». Если все таки удалось сорвать резьбу в ступице,
то есть несколько выходов из данной ситуации: 1) Замена ступицы. Самый дорогостоящий и самый надежный вариант. Как правило кроме ступицы меняется и ступичный подшипник.2) Установка шпилек. Шпилька стоит ок. 100 р. + около 60-80 рублей обойдется гайка на каждую шпильку. В итоге получаем 400 + 320 = 730 р. одно колесо. Можно попробовать, придется снимать колесо, тормозной барабан. Возможны проблемы при срыве резьбы на самой шпильке. 3) нарезка большей резьбы, поверх старой. Заводская резьба колесного болта: М12х1.25. Нарезать можно М14х1.5 не снимая колеса (при условии, что часть других болтов держат колесо). Первостепенный выбор пал на 2-ой вариант, но на рынке меня переубедили, мол нарежь большую резьбу и будет ходить еще столько же, а если мол поставишь шпильки, это дороже обойдется, да и резьба если обойдется, то придется срезать гайку. Были приобретены 2 метчика (грубой и точной нарезки) на м14х1.5 фирмы Ермак (забегая на перед, не берите такие ибо голимый Китай) за 300 р. + 4 хромированного болта м14х1.5 (по 100 р. за штуку)
Приступаем к нарезке. «Рукой, без напряга, открутил» сорванный болт, что говорит о том, что резьбы уже практически не осталось, не говоря уже о «прижатия болтом колеса».
Смазал метчик салом
и аккуратно, отцентровав метчик, медленно начал вкручивать в отверстие. Скажу, что сначала идет без проблем, можно докрутить ключем, но ближе к середине уже потребовался метчикодержатель.
Принцип нарезки прост. Необходимы поступательные плавные вращательные движения перед-назад, для того, чтобы не забивался метчик и была возможность к выходу стружки. До начала резки желательно так же определить глубину нарезки, приложив старый болт к метчику.
В итоге 1 отверстие просверлено более менее. Болт затянулся «от руки» баллоником с усилием до упора.
Решил нарезать еще одну резьбу в диаметрально противоположном отверстии ступицы.
Но не тут то было. Метчик стал обходится, начало срывать начало уже нарезанной новой резьбы. Оказалось, что метчик выдержал достойно лишь нарезку одного отверстия, т.к. при внешнем осмотре оказались съеденными грани резцов метчика (вот Вам и качество, хотя, может быть такой «прочный» металл в ступице, который оказался ему не по зубам)
В итоге, 2-ым метчиком все ж удалось дорезать 2 резьбу. Болт затянулся баллоником от руки, но все таки чувствуется. что не до упора. В принципе, при «переобувке» или при при ремонте на СТО, когда потребуется снять колесо, если подходить БОЛЕЕ ОТВЕТСТВЕННЕЕ к затяжке болтов «по уму» (в идеале по динамометрическому ключу), то все будет держать. Я бы все-таки периодически перепроверял затяжку болтов, а то мало ли)) В идеале — заменить в будущем ступицу. Все манипуляции с нарезкой — это временное решение.
Update: После манипуляции с нарезкой резьбы а именно при езде, при торможении появился щоркающий звук, как будто что то цепляется. Сегодня снял колесо, снял тормозной барабан и нашел причину — новые болты на 2.5 витка длинее родных (м12х1.25), из за этого при торможении начало цеплять лапку стояночного тормоза. Так же ко всему прошелся на 2х ранее нарезаных резьбах метчиком 2 номера. Скажу честно, 1й черновой метчик не до конца нарезает резьбу, а если быть точнее то высоту резьбы. Срезал лишнюю длину с новых болтов, собрал все в обратной последовательности, затянул колесные болты «по феншую». Я доволен. Сейчас все болты закрутились до упора.
