Необходимые материалы: Пылесос для тонера Крестовая отвертка Маленькая плоская отвертка
Необходимые принадлежности: Одноразовая тряпчастая салфеткаили ватные диски Ватные палочки
Сначала откручиваем винт.
Снимаем бункер отработки, надавив на две защелки
Снимите бункер с отработанным тонером и вычистите его от отработанного тонера. Для этого лучше использовать тонерный пылесос.
Дальше снимите пробку с бункера для тонера на второй половинке картриджа. Очистите бункер от остатков старого тонера. Заправляем тонером и закрываем пробку ( засыпали 400 грамм универсального тонера Samsung )
Далее меняем чип. Для замены чипа нажимаем защёлки и снимаем крышку чипа.
После заправки возможен дефект в виде фона. Данный дефект связан с остатком старого оригинального тонера, при смешивании с совместимым. Он пройдет после нескольких отпечатанных листов.
Самостоятельная заправка картриджа CB436А для HP LaserJet M1120 / 1522 / P1505
Чтоб не портить картридж и не тратить не рвы, настоятельно рекомендуем воспользоваться услугой заправки картриджей
Самостоятельная заправка картриджа 36A (HP CB436А для HP LaserJet M1120 / 1522 / P1505)
Все эти картриджи аналогичны между собой и их детали взаимозаменяемы. Отличаются они только лишь направляющими на боковых крышках. По этому мы решили выложить одну инструкцию для всех перечисленных выше картриджей.
Данный вид картриджей следует заправлять тонером предназначенным для этой модели HP1005/1505 в количестве
Внимание: Если Вы вдруг сломаете свой картридж или принтер, то в этом случае виновного определить не сложно. Данная инструкция по заправке картриджа размещена исключительно в ознакомительных целях.
Возьмите картридж ручкой к себе. Справа будет как раз сторона которая показана ка изображении. Открутите указанный винтик.
Аккуратно снимите боковинку. Ничего при этом не отломите и не потеряйте пружинку.
Теперь нужно располовинить картридж. Берите его обеими руками и потяните одну половинку на себя, другую от себя.
Всё. Картридж располовинили. Вот так он выглядит.
Аккуратно вынимаем фотобарабан. Пальцами его лучше лишний раз не лапать. Фотовал боиться солнечного света, по-этому на солнышке его лучше тоже не светить.
Далее нам нужно извлечь вал заряда (коротрон). Аккуратно его достаём. Его лучше тоже пальчиками не трогать. (Если конечно вы не в перчатках)
Далее нам нужно добраться до отработанного тонера. Для этого откручиваем два винтика и аккуратно извлекаем ракель.
А вот и использованный тонер. Вытряхиваем его и вычищаем начисто бункер. Если есть тонерный пылесос, то высасываем всё им.
Ставим обратно ракель и прикручиваем на два винтика.
Ставим на место вал заряда и смазываем токопроводящей смазкой бушинг, который является контактом.
Заодно и не забываем смазать контакт фотовала.
И аккуратно ставим барабан на место. Теперь эту половинку картриджа можно отложить. С ней все работы выполнены.
Берем вторую половину картриджа. Откручиваем два винта со стороны шестерёнок.
И вынимаем шестеренки. Не забываем их местоположение.
Вот так выглядит картридж со снятыми шестеренками.
Теперь откручиваем единственный винтик с противоположной стороны.
После того как сняли боковинку освободится магнитный вал. извлекаем его. Тут надо быть аккуратнее да бы не просыпать остатки тонера.
Очищаем магнитный вал от тонерных остатков. И не потеряйте вот эти штуки, которые изображены выше.
Откручиваем дозирующее лезвие. Вытряхиваем всё из бункера. Вычищаем его по максимуму. И не забывайте почистить дозирующее лезвие изопропилом. На худой конец спиртом.
Ну и засыпаем тонер в очищенный картридж. На совесть!
После того, как засыпали тонер нужно собрать картридж в обратном порядке.
Прикручиваем на место левую «щеку»
Ставим на место магнитный вал. Тут нужно попасть сердечником магнитного вала в паз левой крышки. Он полезет туда только в единственном положении.
Ставим на место шестерёнки. Если забыли как они располагаются, то вам поможет изображение выше.
Прикручиваем на место крышку. На этом этапе целесообразно потрясти эту половину картриджа. Покрутить магнитный вал за шестеренку в положении «от себя». Тонер должен лежать ровным слоем. Без полосок. И нигде не просыпаться.
Берем обе половинки картриджа и соединяем их в единое целое. Для этого сначала попадаем креплением в одно отверстие.
Пружинки нужно выровнять. Их по одной с каждой стороны картриджа. Сначала выравниваем одну.
Берем последнюю оставшуюся деталь картриджа. Устанавливаем пружинку вот в таком положении.
Ставим крышку на место, придерживая пружинку пальцем в разогнутом состоянии.
Отпускаем пружинку таким образом чтоб она фиксировала положение шторки. Как на изображении.
Прикручиваем последний винтик.
Завершающий момент: замена чипа на новый. В принципе чип можно и не менять, но тогда вам придётся смириться с постоянным сообщением принтера о замене картриджа.
Ну и вставляем картридж в принтер и печатаем что-нибудь для проверки. Смотрим на распечатку и радуемся
После того как компания HP купила подразделение по производству принтеров и МФУ у Samsung, им достались все патенты и технологии, которые за десятилетие они разрабатывали.
В 2018 году компания Hewlett Packard решила выпустить на рынок МФУ A3 формата HP LaserJet M436, ранее эту модель разрабатывала и производила компания Samsung, модель Xpress SL-K2200.
В этой статье мы покажем инструкцию по заправке картриджа принтера HP LaserJet M436 своими руками.

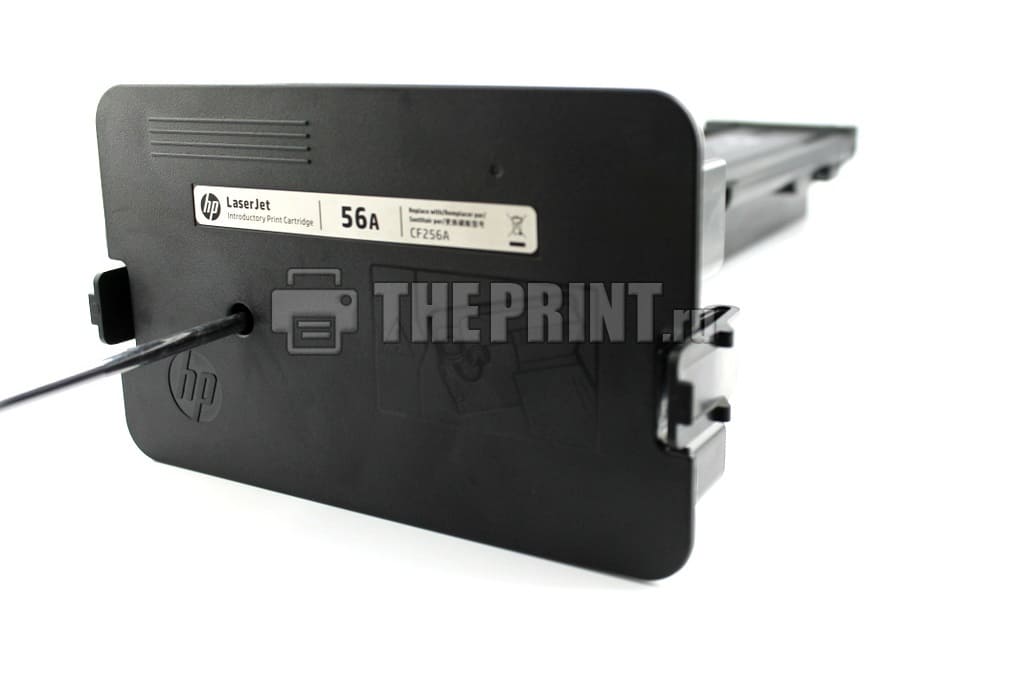

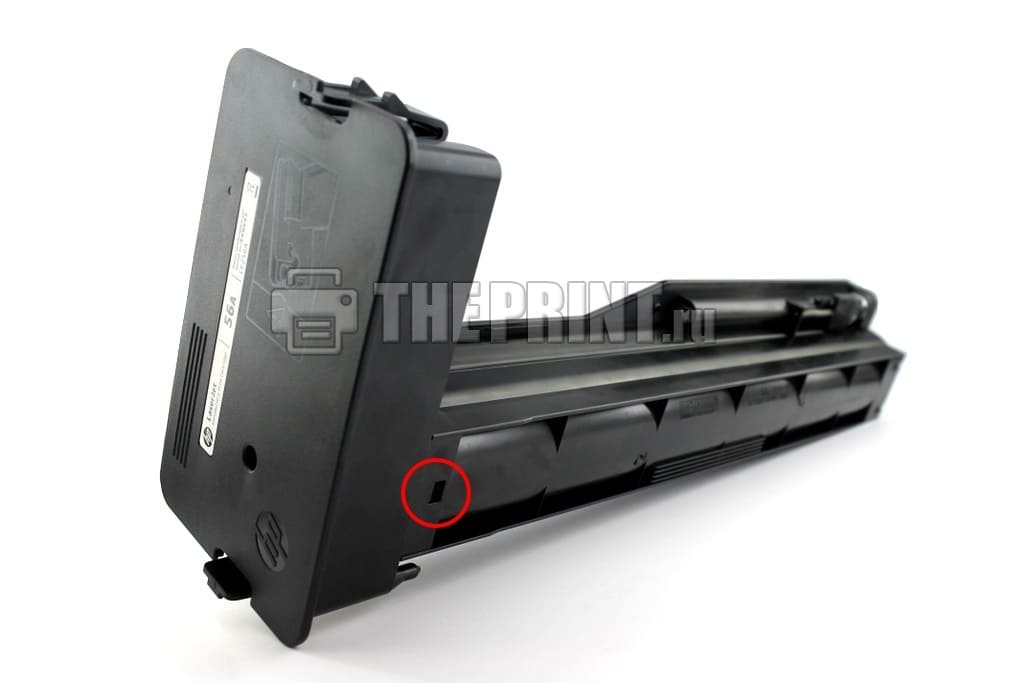

1. В МФУ HP LaserJet M436 установлен картридж HP 56A, на его примере мы и покажем как заправить этот принтер. Для начала Вам надо открутить болт, рисунок 2.

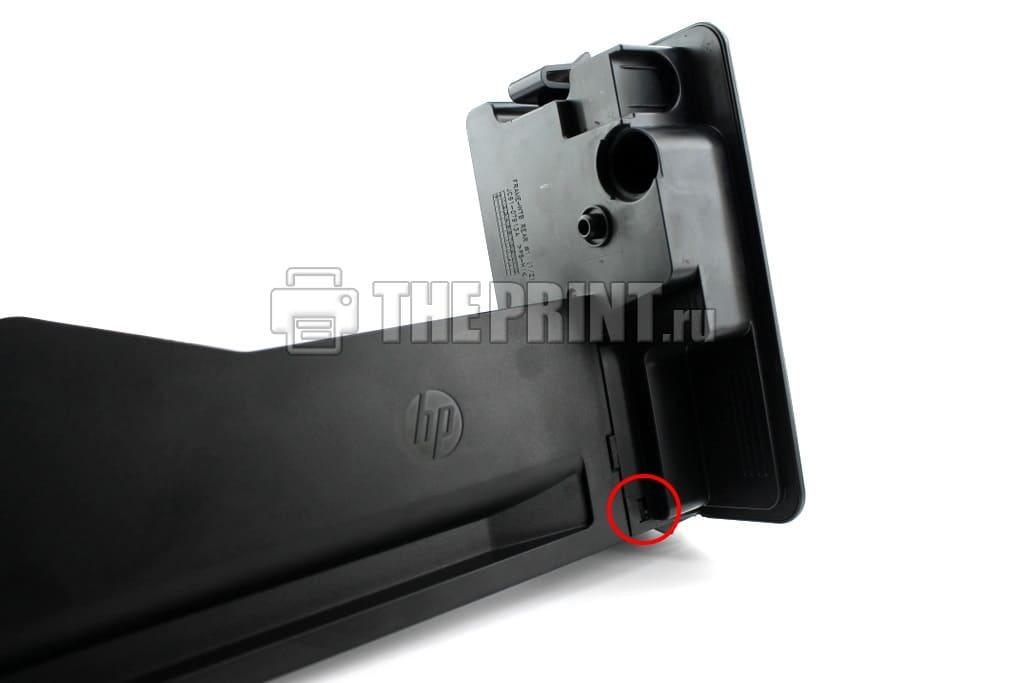

2. Снимаем бункер отработки, надавив на две защелки, рисунок 3, 4.

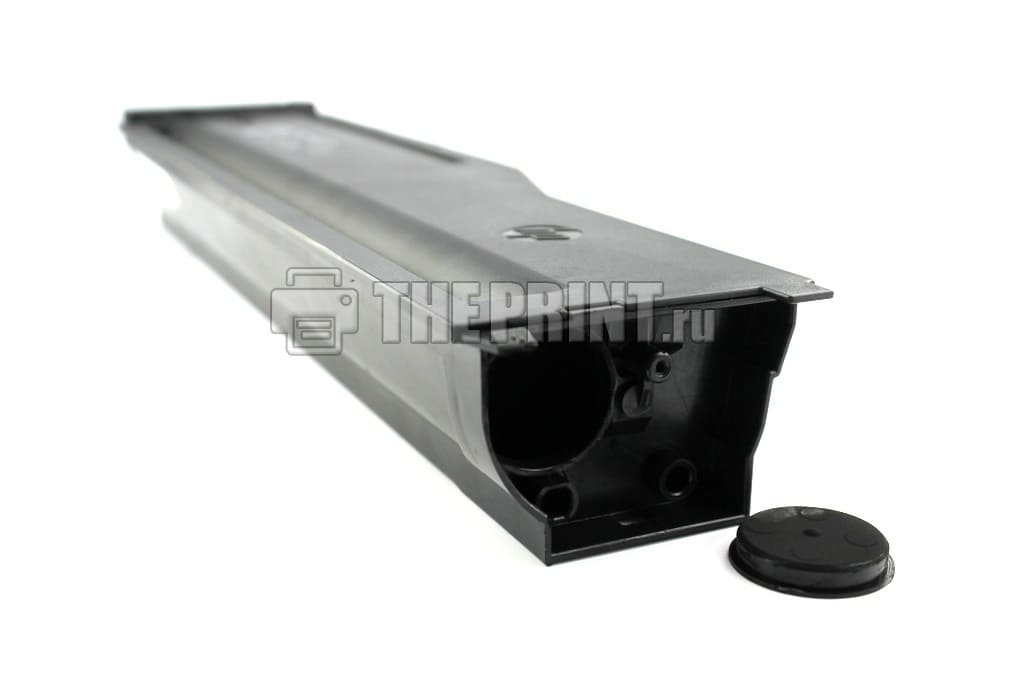

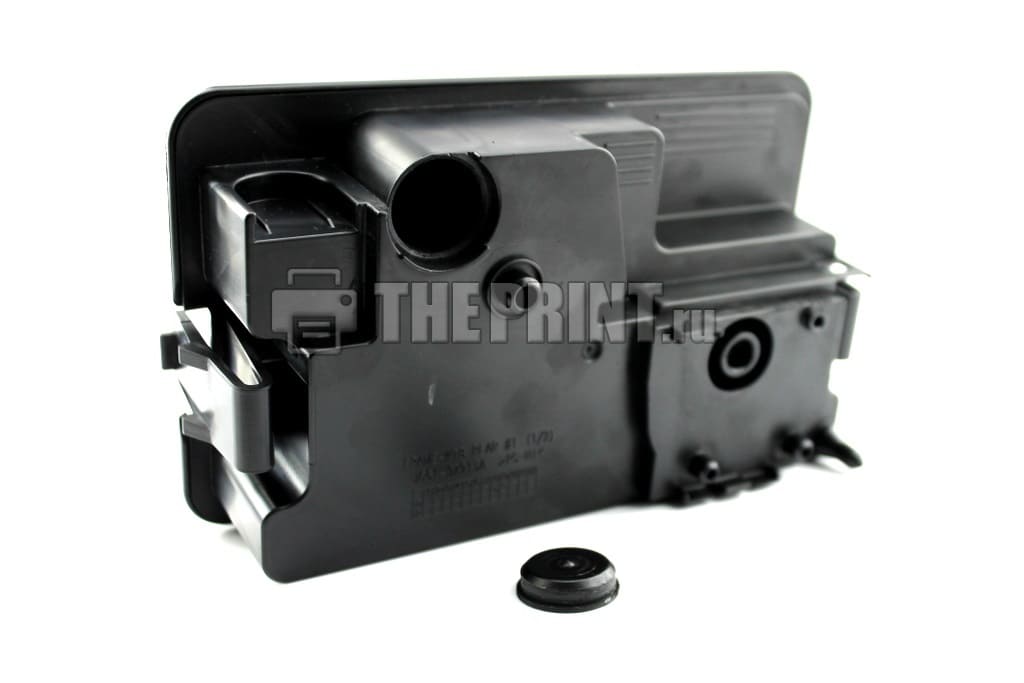

3. Сняв бункер с отработанным картриджем, снимаем пробку, если ранее этого не сделали и высыпаем отработанный тонер, лучше использовать сервисный пылесос для качественной очистки бункера, рисунок 5.
5. Технология заправки картриджа HP LaserJet M436 не сложная, его можно заправить даже в домашних условиях:

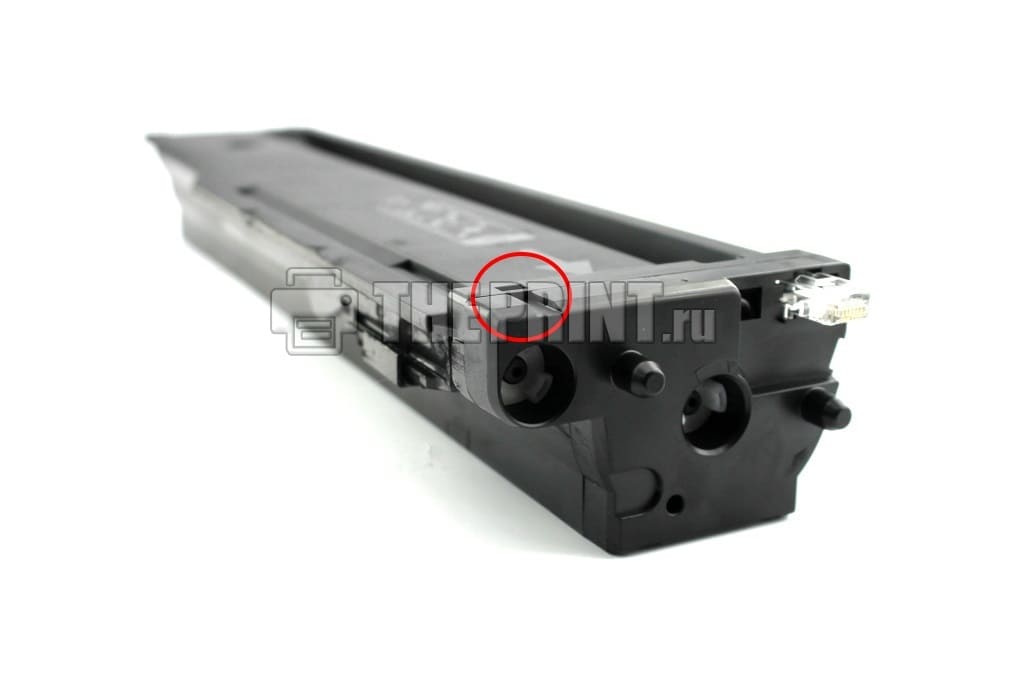

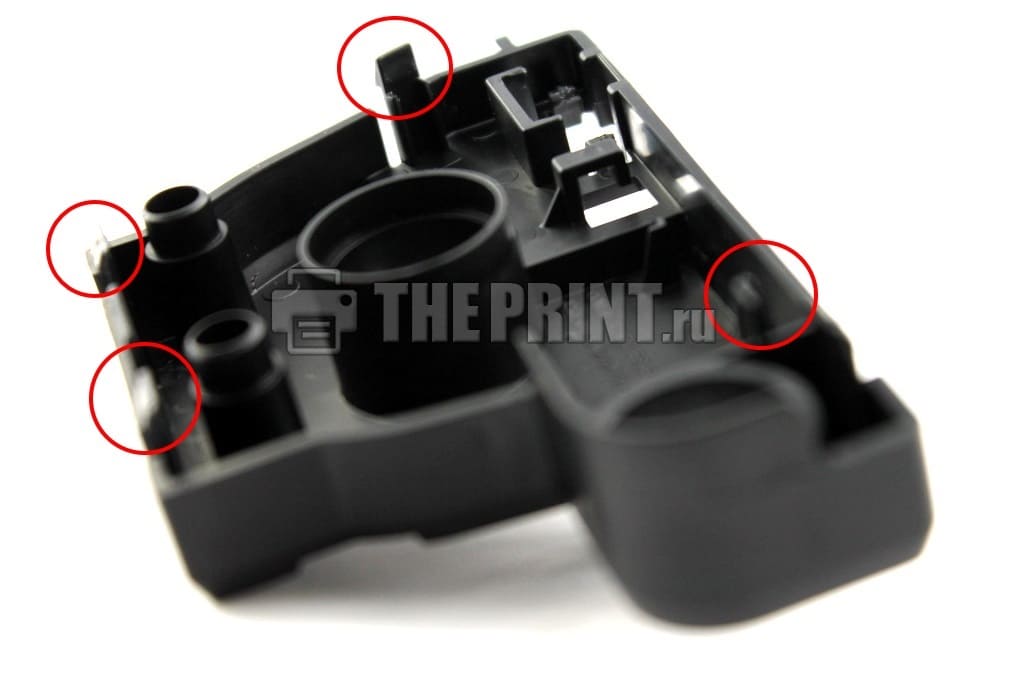

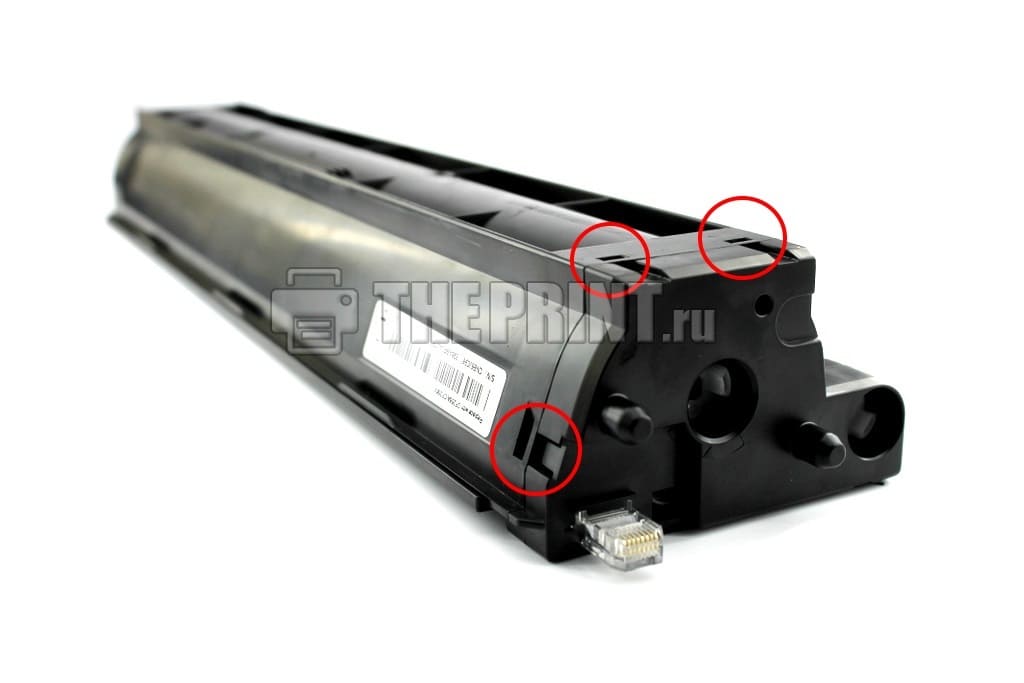

6. Далее если у Вас заблокировалась печать нужно поменять чип на новый, для этого нужно надавить на 4 защелки и снять боковую крышку картриджа, рисунок 7, 8, 9. Если нет, то можете переходить к 10 пункту.
7. Когда сняли крышку, мы видим чип с присоединенным разъемом RJ-45 (основное отличие от Samsung наличие этого разъема)

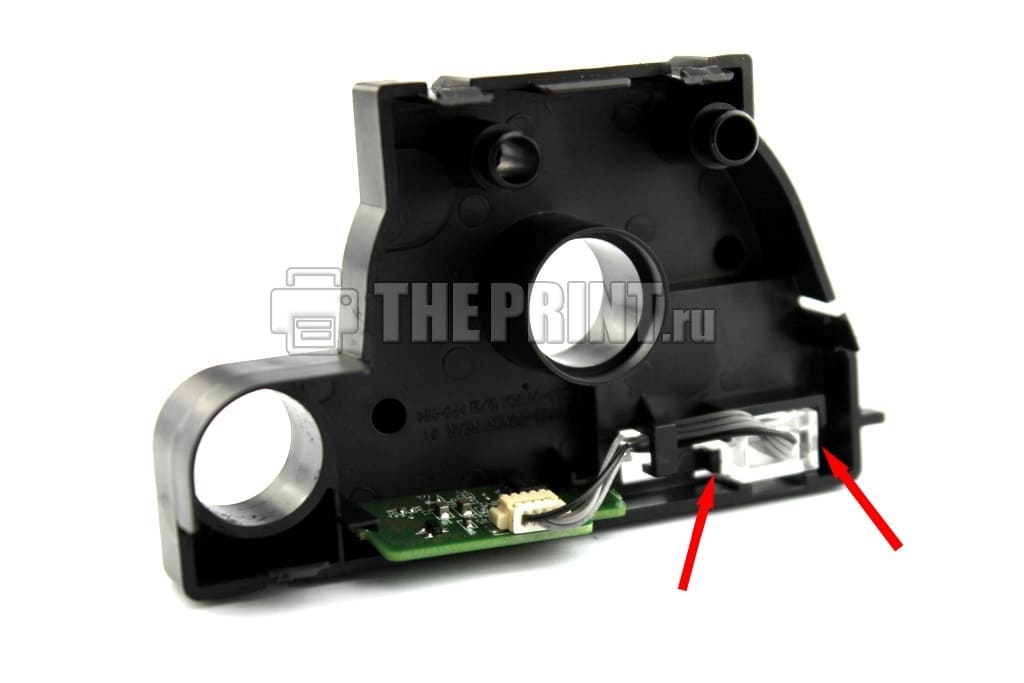

8. Для снятия чипа с разъемом, нужно надавить на два фиксатора и вынуть RJ-45, рисунок 10, 11.

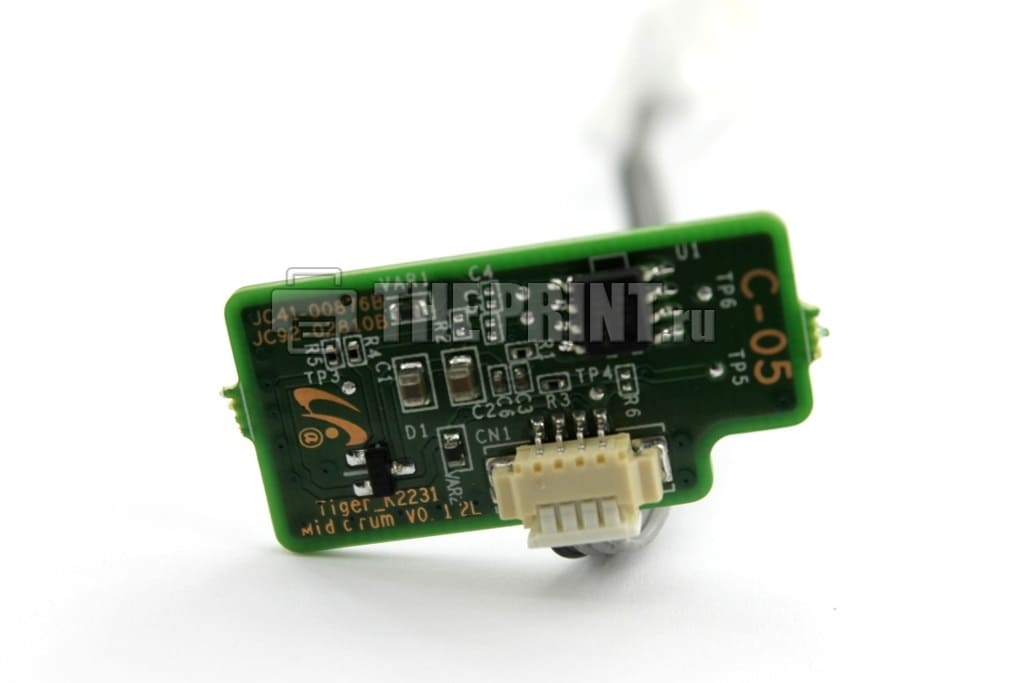

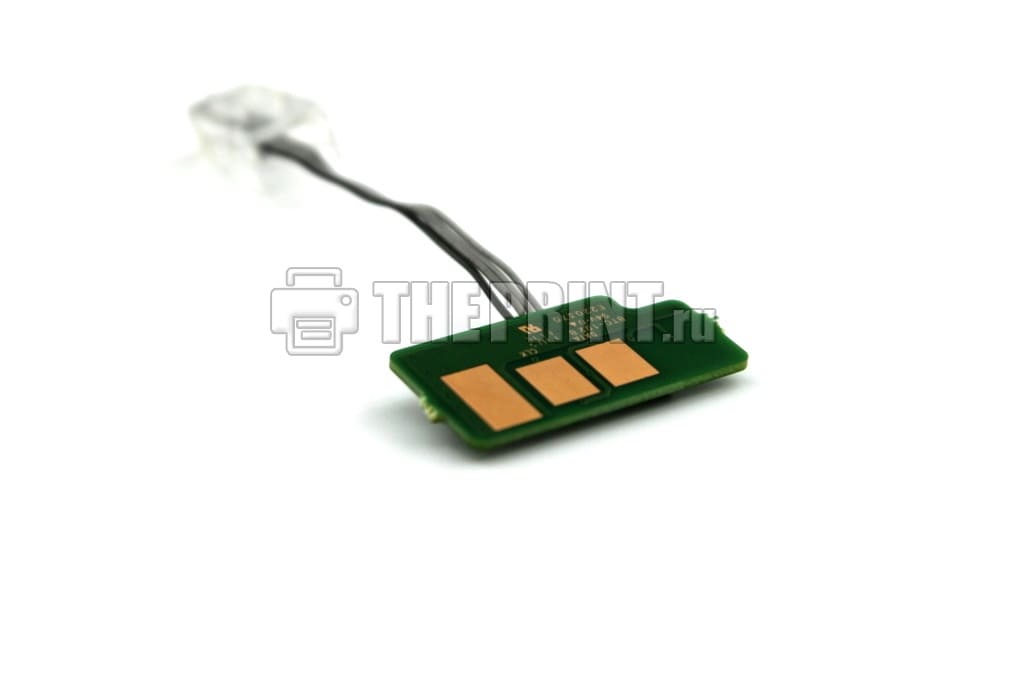

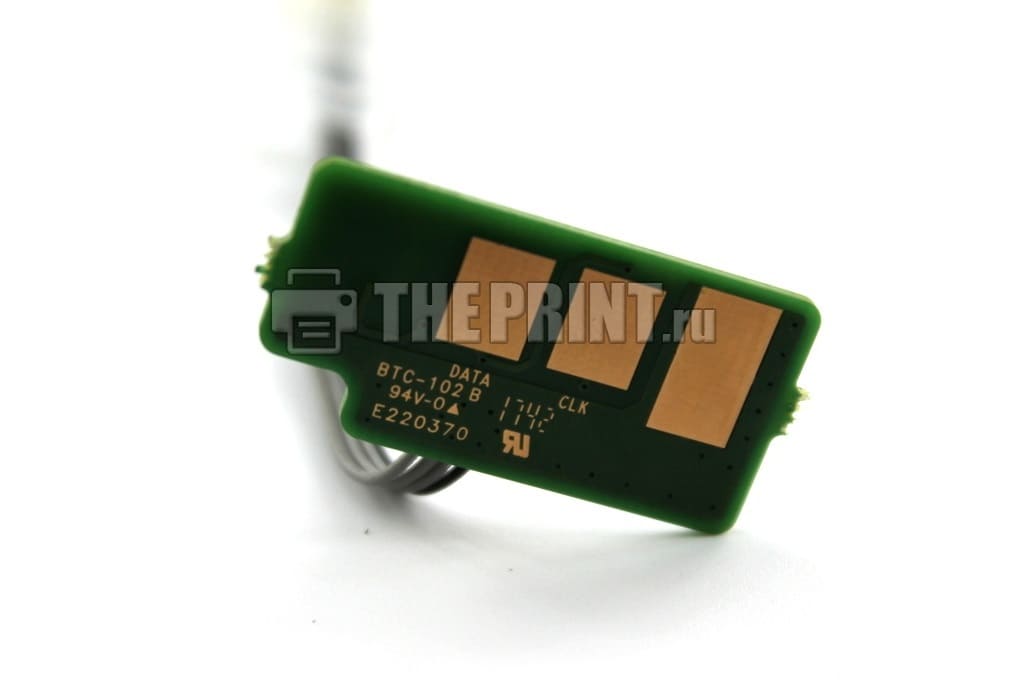

9. Мы видим стандартный чип Самунга, только нет контакта VCC, рисунок 12, 13.
10. Меняем чип и собираем все в обратной последовательности, устанавливаем на место разъем RJ-45 с чипом, боковую крышку защелкиваем на место. Соединяем бункеры с отработанным и новым тонером и прикручиваем болт.
11. Заправка закончена, устанавливаем картридж обратно в МФУ и печатаем дальше.
Инструкция по восстановлению и заправке картриджей HP CB435A и CB436A
Картриджи HP CB435A и HP CB436A хоть и подходят для разных моделей оргтехники, но имеют достаточно схожую конструкцию. В связи с этим процесс пополнения красящего вещества у данных расходников фактически идентичен друг другу. Поэтому в этой статье мы предоставляем общую инструкцию по заправке картриджей HP CB435A/ CB436A. Кроме того, немного расскажем о возможностях этих печатающих аксессуаров.
Особенности картриджей HP CB435A и CB436A
Расходные материалы для лазерной оргтехники HP производят из высококачественного и ударопрочного пластика. Качество сборки соответствует всем международным нормам и стандартам. К тому же, лазерные картриджи наполнены порошкообразным красящим веществом (тонером), которое не засыхает во время длительного простаивания техники. Главной особенностью картриджей HP CB436A и CB435A считается их совместимость сразу с несколькими моделями принтеров и МФУ. Перед тем, как купить картридж для принтера HP CB435A/ CB436A рекомендуем Вам ознакомиться с таблицей совместимости данных расходников:
Таблица совместимости картриджейHP с принтерами серииLaserJet
Модель картриджа
HP CB435A
HP CB436A
Модель принтера
HP LaserJet P1000, P1002, P1003, P1004, P1005, P1006, P1007, P1008 и P1009
Обратите внимание, чтобы заправить картридж HP CB436A или HP CB435A, Вам потребуется тщательно подготовить рабочее место, собрать необходимые инструменты и купить подходящие расходники. Из всего прочего, Вам гарантированно потребуется:
Из списка необязательных предметов Вам пригодится:
Далее представляем инструкцию по разбору, восстановлению и заправке картриджей HP CB435A и CB436A
Разборка картриджа HP CB435A и CB436A
Заправка большей части лазерных картриджей начинается с их разборки. Эта процедура также применима и для расходников CB436A/ CB435A. Чтобы их разобрать, Вам потребует выполнить несколько несложных действий:
Теперь отложите одну часть в сторону, возьмите вторую и займитесь ее очисткой и восстановлением.
Восстановление блока фотобарабана картриджа HP CB436A и CB435A
Блок фотобарабана – это важная часть любого лазерного картриджа, без которого невозможно осуществить сам процесс печати, так как это изделие отвечает за перенос тонера на бумажный лист. Сразу стоит отметить, что внутри этого расходника находится очень много движущихся частей, поддающихся износу. Кроме того, нужно не только заменить изношенные детали, но и очистить бункер для отработанного тонера. В связи с этим, предоставляем инструкцию по восстановлению блока фотобарабана картриджа HP CB435A и CB436A:
Теперь можно отложить в сторону эту часть картриджа с бункером для отработанного тонера и приступить к чистке и заправке второй части картриджа.
Заправка картриджей HP CB435A/ CB436A
Такие лазерные картриджи, как HP CB435A и HP CB436A, имеют отдельный контейнер, в котором содержится красящее вещество. Однако перед тем как восполнить его новым тонером, необходимо очистить бункер от остатков старой краски, а также заменить изношенные части (если они в этом нуждаются). Сам процесс заправки картриджей для принтера HP состоит из следующих действий:
Внимание: Эта инструкция по восстановлению CB435A не является руководством к действию. Для восстановления картриджей мы советуем обратиться к специалистам. Наша компания не несет ответственности за поломку картриджа или оргтехники в результате самостоятельного восстановления или заправки лазерных картриджей.
Картридж HP CB436A (36A) является распространенным в России.
В этой статье мы покажем инструкцию по заправке картриджа HP CB436A (36A) своими руками. Разобрать, вычистить и засыпать тонер не сложно, заправить картридж HP CB436A (36A) можно даже в домашних условиях за 10-15 минут.
1. Для начала Вам надо открутить болт и снять боковую крышку, рисунок 2, 3.
2. Сдвигаем в сторону половину с бункером с отработанным тонером и располовиниванем картридж, рисунок 4, 5.
3. Следующим этапом что бы вычистить отработанный тонер картриджа надо снять фотобарабан, ролик заряда и ракель. Для этого приподымаем фотовал и прокручивая тянем его в сторону, ролик заряда снимаем с фиксаторов, ракель вынимается открутив 2 болта, рисунок 6, 7. Вычищаем весь отработанный тонер.
4. Собираем бункер отработки в обратном порядке, устанавливаем ракель на место прикрутив его двумя болтами (резиновую часть ракеля желательно не очищать, это делается для того что бы не было закусов и дальнейшего выхода из строя ракеля), очищаем коротрон и барабан сухой тряпкой устанавливаем на место, рисунок 8.
5. Приступаем к разборке и очистки бункера для тонера, для начала откручиваем болт сбоку и снимаем боковую крышку, рисунок 9, 10.
6. Снимаем оболочку магнитного вала с магнитным стержнем вместе с токопроводящей пластмассовой деталью картриджа, оболочку магнитного вала очищаем сухой тряпкой (мы не разбираем и не снимаем стержень и токопроводящую деталь), рисунок 11.
7. Начинаем вычищать от старого тонера бункер, что бы лучше вычистить, нужно прокручивать шестеренку, которая приводит в действие мешалку тонера внутри бункера, для очистки мы использовали сервисный пылесос, рисунок 12.
8. Далее нужно засыпать тонер в картридж прокручивая шестеренку, тем самым приводя в действие механизм перемешивания тонера, это нужно для того что бы максимально засыпать тонер, рисунок 13.
9. Устанавливаем магнитный вал на место и прокручиваем его (обратите внимание что бы были на месте шестеренка и два бушинга), слой тонера на магнитном валу должен быть ровный, без пробелов и бугров, рисунок 14.
10. Устанавливаем на место боковую крышку и прикручиваем болт, рисунок 15.
11. Собираем картридж, для этого две части нужно совместить и сдвинуть их друг на друга, рисунок 16, 17, 18.
12. Обратите внимание, что бы две пружинки были не согнуты и упирались в корпус картриджа, рисунок 19.
13. Перед тем что бы установить боковую крышку, фиксирующую барабан, нужно взвести пружинку, рисунок 24.
14. Устанавливаем боковую крышку на место и пружинку отпускаем, один край пружинки должен упираться в шторку фотобарабана картриджа, рисунок 22, 23.
15. Заправка закончена, можете вставлять картридж в принтер и печатать. На первых 5 листах возможна печатать с дефектами, но они должны уйти. По итогу печать должна быть четкая, без точек и полос.
Теперь нужно располовинить картридж. Берите его обеими руками и потяните одну половинку на себя, другую от себя.
Берем обе половинки картриджа и соединяем их в единое целое. Для этого сначала попадаем креплением в одно отверстие.
