какая должна быть толщина шва кирпичной кладки

Оптимальная толщина шва кладки

Почему важна толщина швов

Параметры цементного слоя кирпичной кладки определяют на стадии проекта здания, за их соблюдением строго следят, когда выполняют кладочные работы. Отступление от предписанной толщины может привести к избыточному расходу раствора, сказаться на прочности соединения кирпичей (блоков) и привести к разрушению всей постройки в недалеком будущем.

Прочность соединения блоков при неравномерной ширине прокладки снижается за счет добавочных нагрузок на изгиб, сжатия и за счет неровного выхода влаги, содержащейся в смесях. Как сделать швы кирпичной кладки, чтобы избежать негативных последствий?

Стандартные требования к толщине шва

Предписанные в СНиП параметры подходят при использовании обычных составляющих строительства здания. Стандартная кирпичная кладка требует 12 мм толщины горизонтального (продольного) шва и 10 мм — вертикального (поперечного).

Практика показывает, что самый строгий контроль не гарантирует идеальных показателей ширины цементной прослойки в укладке кирпичей. Такое положение вызвало необходимость разработки допустимых пределов, согласующихся с нормативами. Когда создается проект, в нем используют средние величины, но дополнительно прописывают допуски, связанные, например, с конструкцией кладки.
Разрешенный диапазон толщины для горизонтального ряда — 10–15 мм, для вертикального — 8–12 мм. Отклонения от параметров, заложенных в проекте, не допустимы. Контроль за качеством работы важен на всех ее этапах, включая еще и фундаментные работы.

Если ошибиться в определении ширины шва, то вся кладка может деформироваться. Ошибкой, например, будет игнорирование местного климата при закладке данного параметра в проект.

Типы швов кирпичных кладок

Выпуклый вариант выполняют вогнутой расшивкой. В профиль он смотрится полукруглым выступом на стене. Отделка привлекательна, имеет хорошие свойства теплоизоляции.

Вогнутый делают выпуклым инструментом, он полуокружностью углубляется в стену, тем самым украшая ее. Правда, с уменьшением толщины несколько снижается теплоизоляция. Таким способом можно заделать шов кладки даже в стене старой постройки.

Распространенные ошибки

Бывает, в руководстве по укладке не указана величина вертикального шва, и кирпичи на одном горизонтальном ставятся друг к другу вплотную.

Увеличение прокладки состава по вертикали ведет к его промерзанию, и холод беспрепятственно проникает вглубь стены.
Наращение по горизонтали приводит к слабости кладки.

Кривизна рядов, образовавшаяся при несоблюдении одинаковости параметров ширины. В этом случае для улучшения внешнего вида не всегда помогает и затирка швов кладки, а прочность конструкции находится под угрозой.

Для каждого строения предусмотрена своя толщина прокладки цементного раствора в допустимых пределах. Она рассчитывается с учетом разных нюансов. Соблюдение указанной величины в проекте даст не только крепость конструкции, но и привлекательный вид здания.

Источник

СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями N 1, 3, 4)

9.2 Кладка из керамического и силикатного кирпича, из керамических, бетонных, силикатных и природных камней правильной формы

При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов, под мауэрлаты и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

9.2.2 Кирпичные столбы, пилястры и простенки шириной в два с половиной кирпича и менее, рядовые кирпичные перемычки и карнизы следует возводить из отборного целого кирпича.

9.2.5 Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и столбах следует заполнять раствором.

9.2.6 При кладке впустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм (только вертикальных швов) в столбах.

9.2.7 Участки стен между рядовыми кирпичными перемычками при простенках шириной менее 1 м необходимо выкладывать на том же растворе, что и перемычки.

9.2.8 Стальную арматуру рядовых кирпичных перемычек следует укладывать по опалубке в слое раствора толщиной 30 мм под нижний ряд кирпичей. Число стержней устанавливается проектом, но должно быть не менее трех. Гладкие стержни для армирования перемычек должны иметь диаметр не менее 6 мм, заканчиваться крюками (отгибами) и заделываться в простенки не менее чем на 25 см. Стержни периодического профиля крюками не отгибаются.

9.2.9 При выдерживании кирпичных перемычек в опалубке необходимо соблюдать сроки, указанные в таблице 9.2.

Температура наружного воздуха, в период выдерживания перемычек, °С

Продолжительность выдерживания перемычек на опалубке, не менее, сут

Источник

Кладка облицовочного кирпича: технология и особенности

Облицовка является одним из распространенных способов отделки зданий из кирпича, газобетона, пенобетона и керамзитоблоков. В этой статье мы рассмотрим, как сделать эти работы своими руками.

Инструменты

Разновидности кладки

От способа кладки зависит рисунок на из швов на облицовке. Для понимания разновидностей нужно разъяснить основные термины. Кирпич представляет собой брусок с шестью плоскостями, их называют гранями: самая большая – постель, самая маленькая – тычок, боковая длинная – ложок. Последняя в большинстве кладок является лицевой.

Ложковые способы кладки облицовки самые выгодные с экономической точки зрения, так как максимально используется длина керамики.

Существует множество разновидностей кладки, но все они в какой-то степени являются вариациями самых простых.

Технология облицовки кирпичом

Технология облицовки и порядок работ зависят от конструкции стен и стадии работ.

Различия технологии в зависимости от конструкции стены

Шаг 1. Подготовка основания

Облицовочный кирпич обычно выкладывают на выступающую стену цоколя. Иногда в качестве основания может служить газобетонный блок. С поверхности необходимо смести мусор, в углах между первым рядом несущей стены и опорой под лицевой кирпич делают выкружку из раствора.

Уровень поверхности надо проверить. При перепадах больше 40 мм рекомендуется произвести бетонную подливку. Когда основание готово на него укладывают гидроизоляцию, одну ее часть заводят на стену, другую выводят за пределы цоколя. Это позволит отводить конденсат из вентиляционного зазора. Для этого вертикальный шов нижнего ряда надо оставить без раствора.

Шаг 2. Замешивание раствора

В качестве основного вяжущего для кладки облицовочного кирпича используют цементно-песчаный раствор. Чтобы не закупать отдельно песок, можно приобрести готовый состав, где все компоненты сразу присутствуют в нужной пропорции.

В тару с водой или бетономешалку добавляют сухую смесь или замешивают до густоты миксером.

Также можно приготовить раствор своими силами, для этого нужно взять одну часть цемента М500 и четыре части песка.

Также для удобства работы в раствор можно добавить пластификатор.

Регулировать густоту раствора лучше водой, если делать это цементом, то в смеси будут комочки.

Шаг 3. Укладка нижнего ряда

Первый ряд сначала надо выложить без раствора и подумать над тем, будет ли он идти вровень с фундаментом или кирпич будет немного выступать.

С помощью небольшой рейки можно сразу установить одинаковое расстояние между камнями.

Кирпичи заводим и на дверной проем, чтобы понимать, по какой линии нужно будет отколоть половинку. Иногда в результате раскладки выясняется, что между последним и первым кирпичом получается слишком большой вертикальный шов (3 – 5 см). Вставлять в щель небольшой кусок будет некрасиво. Чтобы решить эту проблему, делим ширину недобора на количество швов в ряду. Полученное значение добавляем к расстоянию между кирпичами.

Когда весь периметр дома обложен кирпичом, можно выставить углы девяносто градусов. Для этого по верхнему ребру первого ряда натягивается причалка. Веревки должны пересекаться перпендикулярно друг другу, её горизонтальность следует проверить с помощью гидроуровня или нивелира.

Чтобы проверить, соответствует ли угол между веревками 90 градусам, можно измерить стороны треугольника. Они должны соответствовать теореме Пифагора (сумма квадратов катетов равна квадрату гипотенузы), проще всего взять соотношение сторон 3 и 4, тогда гипотенуза должна равняться 5.

Чтобы в будущем не нарушать раскладку, на цоколь можно нанести метки с расположением вертикальных швов.

Шаг 4. Укладка углов

Кладку начинают с установки угловых камней, их следует выставить на одном уровне. Слой раствора наносится на гидроизоляцию, на него укладывают первые кирпичи, их выравнивают по вертикальной и горизонтальной осям. Результат проверяется пузырьковым уровнем. Измерительный инструмент прикладывается к постельной и тычковой граням.

По верхнему ребру угловых кирпичей натягиваем шнурку, она позволит выдерживать одинаковый уровень ряда. Перед укладкой каждого кирпича нужно внимательно осматривать лицевую стороны. Если на углах или гранях обнаружились сколы, то лучше такие изделия откладывать.

Шаг 5. Облицовка стен

Раствор наносится на постель кельмой. При укладке нужно следить за тем, чтобы смесь не падала и не загрязняла лицевую сторону кирпича. Когда раствор на кельме переносится от ведра, можно страховать себя от этого рукой.

С лицевой стороны нужно срезать лишний раствор, потому что при укладке верхнего ряда его выдавит. Для сохранения одинакового вертикального шва к тычковой плоскости соседнего кирпича прислоняем пруток, по которому выставляли ряды.

Чтобы было проще выдерживать одинаковое горизонтальное расстояние между рядом, на край кладки с лицевой стороны укладывают длинный стальной пруток диаметром 8 – 10 мм. Он определяет максимальную толщину слоя раствора.

Прутки для выставления толщины швов нужно протирать после каждого использования, чтобы не испачкать кирпич. Для этого под рукой следует держать подходящую тряпку.

Наносим раствор на тычковую плоскость соседнего камня, также удаляем избыток смеси с края, чтобы ее не выдавило.

Чтобы каждый раз не наклоняться к ведру за новой порций раствора, вертикальные швы можно делать из смеси, которая снимается у стен и у края.

Усаживаем кирпичи на раствор легким пристукиванием киянки, кирки или обратной стороной рукоятки кельмы. Уровень плоскости выводим по причалке или по пузырьковому уровню.

Пристукивать кирпичи обратной стороной кельмы не всегда хорошее решение, так как с нее на керамику могут попасть кусочки раствора.

Чтобы не испачкать лицевую сторону следами раствора, рекомендуется использовать хват, когда подушки пальцев не касаются поверхностей керамики.

Шаг 6. Привязка облицовки к стене

Облицовка должна быть связана с основной стеной. Если нет воздушного зазора и обе стены возводят одновременно, перевязку можно сделать кладкой. Такой способ невозможен, если основная стена выложена из газобетона или из материала с другой размерностью. (7)

Если стена была возведена заранее и известно, что планируется облицовка, то связи сразу можно заложить в швы, чтобы потом привязать к ним лицевую кладку. Если этого не было сделано, то связь должна быть зафиксирована на рядовой кладке анкерами.

Перевязка должна выполняться гибкими стальными элементами, так как лицевая и несущая стены подвержены температурным деформациям, которые идут неравномерно. Если соединить конструкции жестко, то крепеж будет разбалтывать гнездо.

Для снижения локальных напряжений на гибкие связи в кладке нужно устраивать вертикальные деформационные швы. Это промежутки незаполненные раствором, которые разбивают стену на участки.

Деформационные швы рекомендуется располагать каждый 6 – 7 м, также полезно делать армирование сеткой через 1-6 рядов.

Шаг 7. Укладка откосов

Откосы формируются при помощи крайних кирпичей по периметру оконных или дверных проемов. Чтобы завершение кладки смотрелось опрятно, некоторые кирпичи придется раскалывать. Для этого нужно представить примерное сечение, по которому будет проходить слом (1/2, 2/3). На все плоскости можно нанести разметку. Киркой по этим линия нужно нанести легкие удары, после которых кирпич расколется.

В откос не должны выходить обломанные части керамики, их надо направлять к несущей стене или к соседнему кирпичу. Получается, что крайний располагается перпендикулярно ко всему ряду. При раскалывании керамики нужно следить, чтобы ложковая грань получалась одинаковой. Если до края остается меньше половины кирпича, то тычок можно выводить в откос.

Зазор между несущей стеной и облицовкой можно заделать раствором.

Откосы должны быть вертикальными, поэтому для контроля полезно прикладывать к ним пузырьковый уровень. Также в качестве ориентира можно установить отвес, который будет всегда отбивать перпендикуляр к земле.

С верхней части проема откосы формируются перемычкой. В качестве основы для нее можно использовать стальной уголок.

Уголок – это профильное металлическое изделия L-образной формы. Перед использованием нужно зачистить поверхность от стальных заусенцев и наплывов. Также необходимо покрасить уголок, чтобы защитить его от ржавчины.

Профиль укладывается так, чтобы его задняя полка находилась в одной плоскости с обратной стороной кладки. Если горизонтальная плоскость уголка получилась уже, чем ширина камней, надо подрезать заднюю часть кирпича. Длина опирания стального элемента с каждой стороны должен составлять 100 – 150 мм.

Чтобы срезать кирпич вдоль, нужно наносить удары киркой по тычковым плоскостям. Так мы сломаем ребра жесткости – это позволит отделить часть без трещин.

Последующие действия не отличаются от очередности работ при укладке обычных рядов. Раствор наносим на горизонтальную часть уголка, затем укладываем кирпич, проверяя уровень по причалке.

Шаг 8. Расшивка

Этот этап является завершающим, его делают на стадии, когда кладочный раствор уже схватился. Промежутки между кирпичами очищают, удаляют пыль и засохшие комки. Для заделки швов используют специальный состав, который состоит из песка, цемента и извести. Компоненты перемешиваются в пропорции 1 к 10 до пастообразного состояние. Для заполнения промежутков между камнями используют инструмент расшивку. Сначала обрабатывают вертикальные промежутки, а потом горизонтальные.

В смесь для расшивки можно добавить красители для придания ей разных оттенков.

Источник

Размеры швов кирпичной кладки

Техника кладки кирпича

Перед использованием раствор перемешивают, так как тяжелые частицы могут опуститься вниз, а вода подняться наверх. Перемешанный раствор накладывают в ведра и переносят к месту кладки, где его распределяют. Сразу кладут полосу раствора — постель — для одного ряда. Под тычковый ряд ширина постели 200-220 мм, для ложкового — 80-100 мм. Если шов заполняется полностью, от края отступают порядка 10-15 мм, высота раствора — 20-25 мм, что при кладке обеспечивает шов в 10-12 мм. Перед установкой кирпича, раствор выравнивается кельмой.

Есть три техники ведения кирпичной кладки. На жестком малопластичном растворе используют технику «вприжим». При этом швы заполняются полностью. Если раствор пластичный, используют технику «вприсык».

Техника кирпичной кладки «вприсык»

Как уже говорили, этот способ кладки кирпича используют при пластичном растворе. Он должен быть подвижным, легко наносится и смещаться. Достигается это добавлением присадок. Выкладывать раствор можно сразу на вся поверхность стены: присадки позволяют продлить время до начала схватывания.

Постель кладется толщиной около 20 мм, от края остается отступ порядка 15-20 мм. Такой отступ позволяет избежать выдавливания раствора на лицевую поверхность, но при этом края швов остаются часто незаполненными. Это значительно снижает прочность стены, потому в регионах с сейсмической активностью кладка верстовых рядов (наружного и внутреннего) таким методом запрещена.

При кладке ложкового ряда берут кирпич, держа его с небольшим наклоном. Подводя к уже уложенному, на расстоянии 8-10 см начинают краем (тычком) подгребать раствор. При стыковке получается, что шов уже частично заполнен. Кирпич придавливается немного вниз (осаживается), прижимая его к постели. Излишки снимаются кельмой и отправляются или в ведро, или на стену.

Техника кладки кирпича «вприсык»

При такой технике часто получается, что вертикальные швы заполнены лишь частично. Потому этот метод называется еще «пустошовка». Их заполняют при укладке постели для следующего ряда. Если техника пока не очень отработана, заполнять швы лучше до укладки следующего ряда: пустоты снижают прочность и теплоизоляционных характеристики.

При кладке тычкового ряда все точно также, только подгребают раствор ложковой гранью. Забутка укладывается, как и тычковые ряды, а потом прижимается ладонью. Необходимо следить чтобы все камни находились на одном уровне. Делают это при помощи строительного уровня, а вертикальность стены проверяют отвесом каждые 3-4 ряда.

Техника «вприжим»

При работе с пустотелым кирпичом используют, как правило, жесткие растворы. В этом случае используется кладут кирпич техникой «вприжим». В этом случае работать приходится еще и кельмой.

Постель укладывают на расстоянии 10 мм от края, толщина по-прежнему около 20 мм. Так как тянется такой состав плохо, его подгребают к краю уложенного кирпича ребром инструмента. Левой рукой берут кирпич и прижимают его к кельме, одновременно выдергивая ее вверх. При этом продолжают давить кирпичом, добиваясь требуемой толщины шва (10-12 мм).

Излишки раствора подбираются кельмой. Уложив несколько фрагментов, берут уровень проверяя горизонтальность ряда, постукиванием ручки кельмы выправляя положение. Выдавившийся при том раствор подбирают. Получается плотная кладка, но процесс занимает больше времени: требуется более количество движений.

Вприсык с подрезкой

Средний по производительности метод — вприсык с подрезкой швов. При этом методе постель раскладывается близко к краю (10 мм), как при кладке вприжим, а методика кладки — вприсык: загребли кирпичом раствор, поставили, придавили, сняли излишки. Если стену впоследствии не планируется ничем отделывать, через несколько рядов необходимо брать расшивку — специальный инструмент и придавать швам требуемую форму (выпуклую, вогнутую, плоскую).

Как видите, это своеобразный симбиоз. Чтобы работать было удобнее, раствор делают тоже с «промежуточной» пластичностью. Если он будет слишком жидким, он будет стекать по стене, оставляя потеки, потому его нужно замешивать чуть плотнее, чем при кладке вприсык.

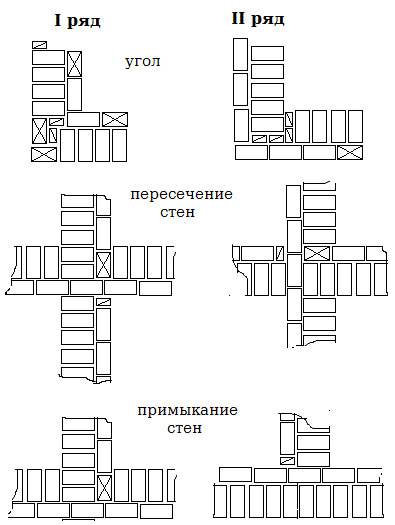

Выполнение кладки в полтора и два кирпича

Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию

Кирпичная кладка выполняется согласно определенных правил. Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию. Суть перевязки заключается в правильном распределении нагрузки и увеличении прочности строения. Перевязку можно выполнить тремя способами:

Кирпичные стены выкладывают двумя способами: многорядным или однорядным. Для однорядного типа характерно выложить ряд наружу ложковой стороной, а второй ряд выкладывают наружу тычковой поверхностью. В итоге, получается, каждый поперечный шов сдвигается на ¼ строительного материала, а продольный шов на 0,5.

Для многорядного типа характерно чередование через несколько ложковых.

Строительство в полтора изделия. Толщина стен дома из кирпича может составлять и 380 мм. Такой метод кладки достаточно распространённый и называется в полтора кирпича. Изделие начинают выкладывать из углов, первые кирпичи располагают перпендикулярно. Первый ряд выкладывают с помощью строительного шнура, который фиксируют по высоте первого и второго кирпича. Тычковую поверхность располагаем по внешней стороне, а внутреннюю сторону располагаем ложковой частью. Следующий ряд выкладывается противоположно первому, таким образом, получается зеркальное отражение. Толщина стены, устроенная в полтора кирпича, способна выдержать нагрузку крыши и перекрытия между этажами. Особенность этого метода заключается в том, что вертикальный шов не совпадает, он полностью перекрыт поверхностью других кирпичей.

Строительство в два изделия. Способ кладки в 2 кирпича или в 500 мм выполняют в местах с сильными перепадами температур. Такая толщина стен из кирпича не требует использование утеплительных материалов. Качество конструкции напрямую зависит на долговечность строения и его термоизоляцию.

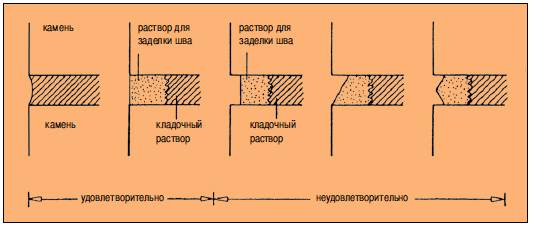

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Особенности кирпичных стен

У кирпича, особенно полнотелого, есть всего один недостаток. Это его невысокие теплотехнические показатели, хуже которых только аналогичные характеристики железобетона.

Чтобы стены были тёплыми

Учитывая довольно низкий коэффициент теплоизоляции полнотелого кирпича, для достижения тепла, стены из него пришлось бы выкладывать толщиной 64 см. Конечно, это лишние расходы – и не только на стены, но и на фундамент, поэтому возведение сплошной кладки толщиной, превышающей 38 см, считается экономически нецелесообразной.

Кирпич стеновой пустотелый

Тёплый кладочный раствор

Обшивка кирпичных стен в непостоянно отапливаемом доме

Лучше всего в таких случаях, когда изнутри стены обшиты деревом. В зависимости от статуса дома, это может быть вагонка, планкен, листы фанеры или OSB, панели из дерева или МДФ.

Отлично подходит и гипсокартон, так как он так же имеет неплохие теплоизоляционные качества. Ну а снаружи их желательно облицевать по системе утепляемых вентилируемых фасадов – примерно так, как это показано на представленном выше фото.

Немного полезной информации

Здания малой этажности могут возводиться из любых видов кирпича. Кроме обыкновенного глиняного, это ещё и силикатные, и гиперпрессованные кирпичи, у которых, однако, есть кое-какие ограничения.

Несмотря на их прочность, которая в принципе, не уступает прочности кирпича керамического, эти изделия не используют для возведения стен подвалов и ленточных фундаментов. В помещениях с высокой влажностью, поверхность такой кладки обязательно должна быть защищена.

Стены, возводимые из силикатного кирпича

Если стена кирпичная внутренняя является несущей, то она никак не может иметь толщину меньше, чем в один кирпич. Она может возводиться как из полнотелого, так и из пустотного кирпича. Для кладки простенков и столбов тоже есть свои нормы. Размер простенка не может быть в сечении меньше, чем 250*610 мм. Сечение столба, выкладываемого из кирпича, должно быть минимум 380*380 мм.

Гостиная с кирпичной стеной

Клинкерная облицовка на фасаде

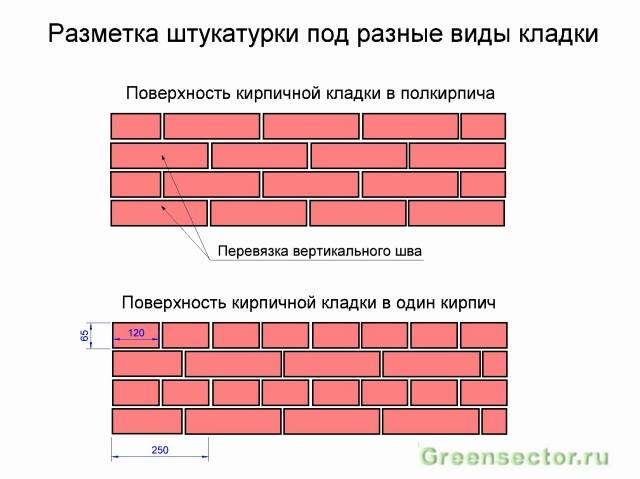

Размеры кирпичной кладки

Стандартизация систем перевязки кирпичной кладки и размеров кирпича, способствует стандартизации размеров кирпичной кладки. В случае кладки стен без утеплителя или воздушных прослоек, размеры стен соответствуют модульным размерам граней кирпича и нормированным толщинам кладочных швов. При проектировании размеров кирпичных колонн, простенков и толщин стен, принято считать ширину вертикального кладочного шва равной 10 мм (на практике 8-12 мм). В этом случае, два кирпича уложенных тычком, составляют участок кладки, равный длине кирпича уложенного ложком (120 мм + 10 мм + 120 мм = 250 мм).

Следовательно, размеры кирпичной кладки в плане могут быть — 120, 250, 380, 510, 640, 770, 900, 1030 мм и далее. Есть и исключения. Иногда, кирпичные перегородки выполняют кладкой кирпича на ребро. В этом случае толщина перегородки не 120, а 65 мм. Другим исключением является упомянутая ранее конструкция стен с воздушной прослойкой или утеплителем. В этом случае размеры кирпичной стены зависят от толщины утеплителя или пустоты. Толщина сечения складывается из модульного размера конструктивной части стены, облицовочного слоя толщиной 120 мм и рассчетной толщины утеплителя.

С размерами кирпичной кладки в плане разобрались. Вертикальные размеры кладки подчиняются тем же законам, но с одной оговоркой. В строительстве принято два стандарта кирпича. Обычный кирпич имеет высоту 65 мм. Еще есть утолщенный с высотой 88 мм. При проектировании высоты конструкций принимают размер шва кирпичной кладки между горизонтальными рядами — 12 мм. На практике допускается 10-15 мм. При выполнении армированной кирпичной кладки и при электропрогреве кладки, в горизонтальные швы укладываются сетки или электроды. Поэтому размер швов зимней кирпичной кладки не менее 12 мм. Получаем высоту стен, простенков и колонн из обычного кирпича — 77, 154, 231, 308, 385, 462 и далее через 77 мм. Для утолщенного (полуторного) кирпича — 100, 200, 300, 400, 500 и далее через 100 мм. При этом, 13 рядов стандартного кирпича соответствует 10 рядам полуторного (1000 мм).

Размеры проемов кирпичной кладки устанавливаются в зависимости от устанавливаемых оконных или дверных коробок. Сегодня, массовое строительство ориентировано на индивидуальную планировку. Поэтому перегородки и проемы в них возводятся после продажи квартиры (дома) с учетом пожеланий владельца. Если же, размер коробки известен заранее, проем делается на 20 мм больше. Этим гарантируется качественная установка рамы (коробки) в проем с последующим уплотнением.

Ряды (для вертикальных размеров)

Размеры вертикальные для стандартного кирпича, мм

Размеры вертикальные для утолщенного кирпича, мм

Рекомендации по укладке разных видов кирпича

Несущие стены и подвергаемые частым влажностным воздействиям цокольные участки возводят из полнотелого керамического кирпича, чаще всего одинарного формата. Оптимальной схемой в данной случае считается двухрядная, она обеспечивает равномерное распределение весовых нагрузок, итоговая толщина – 25 см. Изделия рекомендуют монтировать после тщательной проверки ровности и гидроизоляции основания и визуального осмотра на предмет повреждений. Для исключения ошибок первый ряд вначале размещается без раствора, в сухом виде, все неформатные блоки удаляются.

Толщина самого нижнего слоя может достигать 20 мм, все последующие укладываются с учетом проектных данных. Для выполнения вертикальных швов на тычковую сторону кирпича наносится немного состава, после чего он слегка придавливается к установленным ранее блокам. Избытки смеси в продольном направлении незамедлительно удаляются кельмой, плавным движением снизу-вверх

При выполнении горизонтальных рядов это делать не рекомендуется из-за риска размазывания ЦПС по поверхности, что особенно важно при работе с лицевым кирпичом. Достичь равномерной толщины без перерасхода помогает специальный шаблон, при отсутствии опыта его используют не только в продольном, но и в поперечном направлении

Строительство любых конструкций начинают с угла, с последующим закреплением порядовки – специальной планки для контроля уровня. Стены, подлежащие оштукатуриванию или утеплению, возводят с пустошовкой – утапливанием раствора вглубь на 10-15 мм с лицевой стороны кирпичной кладки.

Многорядные теплоизолирующие системы возводят из поризованной керамики с достаточно хорошей маркой прочности. Обшей требования к толщине шва и ровности остаются неизменными, но из-за наличия пустот следует быть готовым к увеличению расхода раствора. Изменения также касаются его состава, для исключения мостиков холода в стандартную ЦПС, смешанную в пропорции 1:3, вводят снижающие теплопроводность добавки: крошку керамзита, пеностекло и их аналоги. Схема в многорядных конструкциях усложняется, при сомнении в своих силах работу доверяют специалистам.

Керамический и прессованный силикатный кирпич по аналогии с остальными начинают класть с угла, с тщательной проверкой уровня и выставлением в сухом виде каждого ряда. Но из-за высоких требований к декоративности меняется тип шва, он становится вогнутым или выпуклым, затирку проводят незамедлительно. Второй вид чаще выбирается при облицовке фасадов, такая расшивка усиливает влагозащищенность стен.

К нюансам относят заложение небольших вентиляционных отверстий в вертикальных швах, как правило, на каждом 4 ряду. В ходе работ лицевую поверхность берегут от брызг раствора, случайно попавшие капли удаляются сухой тряпкой до начала их схватывания. Требования к кладочным и затирочным смесям зависят от степени водонасыщения: обычные керамические разновидности смачиваются перед монтажом, клинкерные монтируются сухими, но только на специальные составы с минимальным содержанием вытягивающих соли веществ.

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

Для чего нужна расшивка

А теперь давайте более подробно рассмотрим, для чего же нужна эта затирка и подрезка швов в кирпичном доме, ведь многие строения стоят годами и никто ничего с ними не делает.

Стена после расшивки – шов однотонный, кирпичи четко выделяются

Где применяется расшивка

Что интересно, для затирки швов подходит как строительный кирпич, так и двойной силикатный кирпич М 150 (подходит и для облицовочного декоративного кирпича ).

Главное – стена не должна быть отштукатуренной, ведь расшивка, это аналог отделочного материала, только наносится на определенную часть поверхности.

Факторы, влияющие на размер шва

При возведении стен придерживаются установленной средней толщины горизонтальных швов в 10 мм. Это значение варьируется на 1-2 миллиметра в одну и другую стороны. Более конкретные показатели толщины швов между кирпичами определяются в утвержденном проекте здания и строго контролируются.

Большинство каменщиков делают горизонтальный шов толщиной в 12 мм, а поперечный – 10 мм.

Допустимыми значениями считаются:

Причиной снижения прочности выступает неравномерный вывод воды из раствора.

Равномерность и толщина швов кирпичной кладки зависят от:

Точность кирпичной кладки также зависит от доли пустот в изделиях, морозостойкости раствора и марки применяемого цемента.

На толщину раствора между кирпичами влияет консистенция кладочного состава. Правильно приготовленная смесь заполняет собой все неровности и пустоты, но только до толщины определенного размера. При ее превышении слой просто расползается по сторонам, не заполняя шероховатости, что приводит к ухудшению качества кладки.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки

Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Толщина шва кирпичной кладки

Что и говорить, керамический кирпич — это один из наиболее востребованных строительных материалов. Технология производства кирпича, как и различные типы его кладки, известны с незапамятных времен. Как долго простоит здание, построенное из кирпича, зависит не только от его качества, но и от качества раствора, технологии укладки, мастерства каменщика и толщины швов в кирпичной кладке.

Хотя одним из параметров долговечности сооружения является морозостойкость кирпича (способность выдерживать определенное количество полных циклов замораживания и размораживания), с поправкой на климатический коэффициент, неправильная толщина шва может полностью разрушить всю систему расчетов.

Для кирпичных кладок толщина горизонтальных швов должна составлять 12 мм. В некоторых случаях допускается минимальная толщина шва — 10 мм, максимальная ширина шва — 15 мм.

Вертикальный шов должен быть 10 мм. Минимально возможный вертикальный шов — 8 мм. Максимальная ширина вертикального шва — 15 мм. В любом строительном проекте толщина швов обязательно указывается. Без этого показателя весьма сложно сделать правильную смету строительства объекта, так как сложно рассчитать количество цемента, песка и даже количество кирпича. Стоит каменщику уменьшить толщину швов на пару миллиметров, и может увеличиться общее количество кирпича. Стоит каменщику увеличить размер шва, и уменьшается прочность здания.

Чем толщина шва кирпичной кладки больше, тем сложнее достигать равномерной плотности шва между кирпичами. Кирпич из-за неравномерной плотности может испытывать дополнительные нагрузки на изгиб и срез. Толстые швы в кладке способствуют большей деформации. Поэтому для определенного вида кладки, проектировщиками устанавливается определенная толщина шва. Кроме типов кладки, на толщину швов влияют климатические условия, в которых будет эксплуатироваться здание.

Кроме этого, толщина швов может варьировать в зависимости от погодных условий, в которых выполняются работы по укладке кирпича. Особенно важна толщина шва, когда кирпич кладется в условиях мороза. При увеличении толщины шва, до того момента, пока произойдет схватывание раствора, может кристаллизоваться влага, которая находится внутри раствора.

Проще говоря, вода в растворе просто замерзнет. И как только температура повысится, лед опять превратиться в воду, но вместо прочного шва, уже получится некая сыпучая субстанция. Поэтому толщина шва кирпичной кладки при работах в морозную погоду должна быть минимально возможной. Кроме этого в раствор добавляются различные наполнители, которые играют роль антифриза.

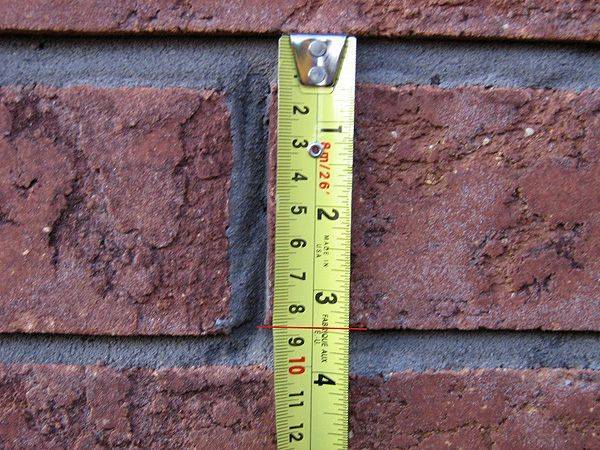

Толщину швов, при правильном подходе к технологии, обязательно проверяют. Для этого производят замер ширины нескольких рядов кладки (обычно 5–6 рядов). Полученный размер делят на количество рядов, вычитают размер кирпичей, а оставшуюся цифру делят на количество швов. Полученная средняя цифра не должна выходить за пределы, прописанные в проекте здания.

В некоторых случаях толщина швов может составлять всего лишь 5 миллиметров. Обычно это ответственная кладка из огнеупорного кирпича, которая применяется в печах с огромной температурой.

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон. Все эти наименования относятся к одному и тому же строительному материалу — автоклавному газобетону.

Кладка кирпича под расшивку применяется, когда на поверхность кирпичной кладки не будут наноситься отделочные материалы, но при этом поверхность должна выглядеть визуально законченной.

Характеристики здания напрямую зависят от качества выполнения кирпичной кладки. В том числе, от качества кладки зависит прочность, термоизоляция и долговечность здания в целом.

Владимир Сообщения: 1

Средняя величина шва Ответ #1 дата : 24.10.2013 в 05:53:48

При указанном вами расчёте средней величины толщины шва могут пройти даже ненормативные швы. Пример: между шестью рядами кирпича толщина швов, измеренная у каждого шва состовляет 8,19,23,7 — ни один шов не соответствует СНиП. Считаем по вашей схеме: измеряем 6 рядов от кирпича до кирпича — 465, вычитаем размер кирпича — для примера 65. 465 — 65*6 =75 делим на количество швов — 5, 75/5 = 15, что вполне соответствует СНиП. Т.е. ненормативные швы при таком расчёте оказываются в рамках СНиП.

Поля отмеченные * обязательны. HTML тэги отключены.

Толщина наружной стены дома

Что в таком случае делать?

Увеличение толщины стены индивидуального строения

Использование пустотелого кирпича для кирпичной стены

В кладке можно использовать, так называемый, пустотелый кирпич, который позволит уменьшить толщину стены индивидуального строения за счет пустот, с помощью которых уменьшится ее теплопроводность.

Использование утеплителя внутри стены индивидуального дома

Использование дополнительного материала для утепления внутри кирпичной стены – идеальный вариант в данном случае, который пользуется огромной популярностью и имеет кучу достоинств. На сегодняшний день, строительство стен дома из кирпича без утеплителя — не целесообразно, и практически в современном строительстве не используется.

Пирог такой стены выглядит следующим образом:

Наружная часть стены толщиной в 0,5 кирпича, т.е. 12см.- утеплитель, толщина и тип которого выбирается с учетом климатических условий.- внутренняя часть стены, для обеспечения несущей способности, из кирпича толщиной в 25см или блоков.

Выбор такого способа возведения кирпичных стен индивидуального дома решит сразу несколько проблем:

Уменьшение затрат на фундамент- уменьшение затрат на кирпич- увеличение площади дома, за счет уменьшения толщины стены

Да и вообще, жить в индивидуальном кирпичном доме – одно удовольствие. Такой дом никогда не потеряют своей популярности, потому как, при правильно заложенном фундаменте, такой дом простоит «вечность».

Приветствую всех читателей! Какой должна быть толщина кирпичных наружных стен – тема сегодняшней статьи. Наиболее часто используемыми стенами из мелких камней выступают кирпичные стены. Это обусловлено тем, что применение кирпича решает вопросы созидания зданий и сооружений практически любой архитектурной формы.

Начиная выполнять проект, проектная фирма производит расчет всех конструктивных элементов – в том числе рассчитывается толщина кирпичных наружных стен.

Стены в здании выполняют различные функции:

Размер шва меж кирпичами

Правильный выбор метода кирпичной кладки описывает крепкость и качество сооружаемого объекта, расход в, а также стоимость и длительность строй работ.

Важную роль в обеспечении свойства сооружаемой конструкции играет сама кирпичная перевязка.

Дело в том, что таковая кладка подразумевает наличие вертикальных и горизонтальных швов, которые заполняются цементным веществом. Он выступает в качестве связывающего компонента, который связывает отдельные блоки меж собой в единую конструкцию.

Пропорции

Приготовление раствора для кладки кирпича подразумевает соблюдение определенных пропорций в каждом определенном случае.

Такое соотношение начальных компонентов зависит от этажности возводимого строения, типа сооружаемой конструкции, состава и типа грунта, а также неких остальных параметров.

Вода занимает приблизительно 0,8 частей на одну часть сухого цемента.

2. Твердость раствора и избранная разработка. При размещении вприжим юзаются густые прочные цементно-песочные консистенции, толщина шва выполняется очень вероятной – 12 мм.

При задействовании наиболее водянистых и пластичных составов (впристык и с подрезкой) класть изделия следует как можно теснее. Расстояние меж примыкающими элементами в этом случае не превосходит мм.

Толщина самого нижнего слоя может достигать 20 мм, все следующие укладываются с учетом проектных данных. Для выполнения вертикальных швов на тычковую сторону кирпича наносится мало состава, опосля что он слегка придавливается к установленным ранее блокам.

После проверки уровня и аккуратной корректировки (при необходимости) элементы нельзя двигать до начала схватывания, опосля пары рядов рекомендуется делать перерыв.

В случае выхода последних рядов кирпича, раздвигают либо сдвигают вертикальный шов на 2 мм в ту либо иную сторону.

При этом, 13 рядов обычного кирпича соответствует 10 рядам полуторного ( мм).

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон.

Все эти наименования относятся к одному и тому же строительному — автоклавному газобетону.

С практической стороны, чем толщина шва меж кирпичом больше, тем сложнее достигается равномерность и плотность раствора меж блоками. Широкие швы могут содействовать появлению ненужной деформации. Каждому определенному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такового показателя, как толщина швов меж отдельными блоками.

Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтоб обеспечить нужную крепкость кладки.

Источник
