какая коробка на ларгусе 16 клапанном

Замена стандартной кпп на скоростную

Дисклэймер.
Всё что написано в статье (включая комментарии автора) — является сугубо личным оценочным суждением автора. Материалы статьи не являются мотивацией к действию и носят только развлекательно-информационный характер. Также автор не претендует на роль истины любой инстанции, не является эндорсером никакой фирмы производителя, а все впечатление от товаров и услуг — всего лишь личные переживания и предпочтения автора.
Все покупки и решения в пользу действий (вообще любого повторения описанного в статье) вы делаете на свой страх и риск. Спасибо за понимание.
===========================================

Всем привет. Как говорят у нас в Беларуси — однажды став тюнингеем, ты уже не сможешь вернуться обратно. Ну так вот, мучил меня (да и не только) вопрос о том что в ларгусе коробка передач слишком короткая. Списавшись с S-krafter, я выяснил что он переделал свою кпп. Пост об этом он еще не выложил но в двух словах: Пару оставляем нашу, 3,4,5 от фургона.

Я уже настроен был свою кпп петрушить и засыпать туда шестерни, да и новые подшипники заодно. Но (повезло капец) звонит мне друг, который занимается платформой в0, и говорит: “у меня тут коробка лежит с малым пробегом, не хочешь себе поставить? А свою мне отдашь”.
Поехал я смотреть что за коробка. Стояла она на логане с к7м мотором 2018гв.

Написано на ней jh3, но она без “конченого ” сальника-пыльника на правом приводе. Гибрид что ли какой, или с маркировкой напутали? И тут я натыкаюсь на пост :

Далее я еду к своему другу Сергею, и мы откручивем кпп от мотора.

Источник

Технические характеристики МКПП JR5- 525 засекречены- чтобы враги не узнали!

Иначе как прикол- не назовешь.
Решил я узнать, что у меня за КПП стоит, и каковы ее передаточные числа.
Ну, начитался всякого- как народ из-за пары зубьев пускается в авантюры ( в хорошем смысле этого слова) по замене 5-й передачи, ну и все такое. По прочтению возник вопрос: а какая у меня КПП и какие там числа?
Читаю мануал по машине, который шел в комплекте. Пишут JR5… Ну, а дальше? Известно более трех десятков модификаций этой коробки, и какая же у меня?
Но мануал был лаконичен- просто JR5
Ладно, не пальцем деланные- лезу под левое колесо и фотоаппаратом снимаю наклейку на крышке КПП, и читаю: 8450090059P009611
Искаю данные цифирки в разных там яндексах и вуаля- есть такая. Оказалось, JR5 модификации 525, и изготовлена уже у нас, а не в забугорщине, и предлагается к продаже- повсеместно. Однако, найти ее характеристики не удалось. Ну вот совсем не удалось. Есть характеристики модификаций с намерами ниже, выше, но только не 525.
Ладно, думаю, не в деревне живем, беру кампутер и пишу писульку, аж в сам АВТОВАЗ- есть там такой пункт “Задать вопрос”.
В аннотации написано: “…Система обратной связи позволит Вам задать вопрос, прислать свое предложение, высказать свое мнение и получить на него компетентный ответ специалиста АО “АВТОВАЗ”…”

Ну, думаю, мои мучения, наконец, разрешились.
Однако, мне присылают совет обратиться к… дилеру, т.к. вся документация передана, и находится у них.

Ладно, звоню дилеру. Узнают по номеру, обращаются по имени- отчеству. Приятно. И я задаю свой главный вопрос. Хлопание ресницами девочки- менагера было слышно даже по телефону. Возникла пауза непонимания.

Я: думал, правильно ли я составил предложения в вопросе, а девочка, вероятно, думала: не ослышалась ли она. В итоге я таки донес свою мысль, но такой информации у дилера не было. Она сказала, что со мной свяжется супер-пупер главный специалист, и вот уже третий день- специалиста нет. Может на море купается- у нас, знаете ли сейчас на море хорошо.

Но у меня же- вопрос.

Пишу в автоваз снова. Пеняю, мол: у вас же написано, что есть компетентные спецы, а вы, производители, не можете ответить на простой вопрос, и отсылаете к- продавцу, которому вообще фиолетово, что продавать.

Спустя пару часов мне ответили, что в течении 24-х часов со мной свяжется тот самый специалист, которые решит мою проблему. Завтра, в 13 часов истекут 24 часа. Я все еще надеюсь, что Автоваз получит в Кремле разрешение на публикацию ТТХ коробки передач, стоящей на моем авто и это не пробьет брешь в госбезопасности страны.

Источник

Все коробки передач на Лада Ларгус

В 2012 году компания АвтоВАЗ объявила о начале производства нового автомобиля малого класса Lada Largus. Модель фактически является версией Dacia Logan MCV первого поколения для отечественного рынка. Считается совместным проектом АвтоВАЗ и Renault, за основу которого была взята платформа B0. В 2019 году автомобиль прошел легкий фейслифтинг, в результате которого обновилась решетка радиатора, с задней части авто убрали шильдик Lada. Серьёзных видоизменений машины не произошло. Основная идея была сохранена, польку автомобиль достаточно популярен и пользуется среди автолюбителей высоким спросом. Оснащают модель бензиновым 1.6-литровым мотором. А вот какие коробки передач установлены на Лада Ларгус, расскажем дальше.

Механические коробки передач Lada Largus

С самого начала производства автомобиль комплектуют МКПП-5. Трансмиссия обеспечивает оптимальную передачу крутящего момента от мотора к ведущим колесам. В зависимости от мощности и крутящего момента двигателя на Лада Ларгус ставят либо механическую коробку JH3 540, либо аналогичный агрегат JR5. Первый вид МКПП предназначен для 5-местного универсала с двигателем K7M под капотом. Есть несколько версий механики JR5:

Принцип работы приведенных выше узлов практически идентичный и заключается в соединении шестерен с различным количеством зубьев. Главная задача – обеспечить изменение крутящего момента в строгой пропорциональности относительно передаточного числа. Есть несколько уровней форсировки двигателей Лада Ларгус: на 84, 87, 102, 105 и 106 лошадиные силы. Различная мощность моторов является следствием производства нескольких модификаций одной 5-ступенчатой механики с определенным количеством зубьев на шестернях и передаточным числом.

Конструкция 5-ступенчатой механики Лада Ларгус

Конструктивно обе механические коробки передач на Лада Ларгус схожи. В их основе заложена двухвальная схема с синхронизаторами на всех передачах переднего хода. Подобная компоновка предполагает наличие двух параллельных валов – ведущий и ведомый. Во время движения автомобиля и переключения передачи с шестерни первичного вала крутящий момент передается на определенную шестерню ведомого вала. Это работа обычной и простой механики, поэтому в МКПП Лада Ларгус нет каких-либо особенностей. Но между JH3 и JR5, все же, есть некоторые отличия.

Коробка передач JH3:

Коробка передач JR5:

Основное преимущество 5-ступенчатой МКПП автомобиля состоит в компактности. Корпус узла изготовлен из алюминия, внутри которого находятся валы с набором рабочих шестерней. С целью наилучшей работы валов их оснастили синхронизационными кольцами. В конструкцию также входят: картер, датчик скорости, рычаг управления, механизм включения передач и прочие детали, являющиеся неотъемлемой частью традиционной механической коробки.

Надежность JH3

Коробка JH3 считается надежным узлом, поэтому до сих пор актуальна на автомобильном рынке. Автовладельцы отдают предпочтение авто с конструктивно простой КПП отчасти по причине её доступного и дешевого обслуживания. Недостатки МКПП сводятся к отсутствию высокого уровня комфорта управления автомобилем. Далеко не всегда переключение скоростей происходит четко и быстро, иногда возникают толчки, дерганья транспортного средства. Конструктивно агрегат полностью изучен, поэтому даже в случае возникновения серьёзной поломки произвести его капитальный ремонт не составит особого труда. Обычно раньше времени разбалтывается рычаг перехода с одной скорости на другую, что и приводит к нечеткому переключению.

Часто владельцы Лада Ларгус с JH3 отмечают шумную работу МКПП и хруст при включении режима заднего хода. Не исключен ранний износ синхронизаторов. Если закрыть глаза на некоторые недостатки, то получим достойную механику, способную пройти без единого ремонта 200-300 тыс. км. Известны экземпляры авто, преодолевшие на JH3 без единого ремонта около 500 тыс. км. Многое зависит и от стиля вождения, и от качества обслуживания. Замена масла должна проходить согласно регламенту прохождения ТО.

Надежность JR5

Сложно в чем-либо похвалить механическую JR5, но и особо упрекнуть не в чем. Сам по себе узел конструктивно простой, часто гудит, четкость переключения передач оставляет желать лучшего. Со временем требует переборки или в тяжелых случаях замены по причине разрушения ключевых механизмов. Нередко автовладельцам приходится разбирать коробку из-за отказа 5-й скорости выключаться. Причина, как правило, заключается в износе пружины фиксации задней передачи. В любой момент она может лопнуть, а один из её фрагментов обычно попадает под вилку включения 5-й скорости. В итоге во время движения водитель понимает, что 5-я скорость не выключается.

Роликовый подшипник с сепаратором из пластика на вторичном валу – еще одно слабое место механики JR5. Сепаратор часто даже на небольшом пробеге разваливается, что приводит к сбиванию в кучу шариков. Как минимум МКПП начинает гудеть, но были случаи, когда шарики попадали между шестернями. Недостаток устранили после модернизации JR5. Многих проблем можно избежать, если соблюдать регламент обслуживания МКПП и пользоваться оригинальным маслом. Желательно каждые 50-60 тыс. км пробега менять рабочий материал коробки. Для замены подходит Tranself TRJ 75W-80. По прохождению 10-15 тыс. км необходимо делать контрольные замеры жидкости. В общем, коробка старая, в меру надежная, но не идеальная. С правильным подходом будет служить долго, ремонтируется без проблем.

Что в результате?

Механические коробки для Лада Ларгус в меру надежные, неприхотливые к обслуживанию, легко ремонтируются. Проблем с поиском квалифицированного автомобильного специалиста, способного перебрать JH3 или JR5, не должно возникнуть даже в небольшом городе. Не стоит обращать внимание на заявление производителя касательно о необслуживаемости МКПП. Специалисты рекомендуют менять масло как минимум каждые 80 тыс. км, в идеале – спустя 60 тыс. км. В случае появления даже небольших неисправностей (стук, треск, издаваемый коробкой, не включаются передачи) стоит сразу отправиться в СТО для комплексной диагностики. Своевременный небольшой ремонт станет препятствием развитию серьёзной поломки, сохранит время, нервы и денежные средства автовладельца.

Источник

Коробки Лада Ларгус

За время выпуска на Лада Ларгус устанавливались три разные коробки переключения передач:

5-мкпп Рено JH3	классическая механика с рычажным приводом управления
5-мкпп Рено JR5	классическая механика с тросовым приводом управления
5-мкпп ВАЗ 21809	коробка от АвтоВАЗа пришла на замену иностранным мкпп

На пятиместные модификации Ларгус с 8-клапанным мотором К7М устанавливалась кпп JH3. Это самая простая пятиступенчатая механическая коробка в модельном ряду концерна Рено. Здесь рычажный привод управления и синхронизаторы только на передачах переднего хода, а привод сцепления мкпп осуществляется обычным тросиком, без какого-либо гидропривода.

Коробка надежна и беспокоит только по мелочам, типа люфт рычага либо течи из-под штока. Но есть у мкпп и одно слабое место: роль сальника левого привода здесь исполняет пыльник внутреннего трипода, который имеет свойство довольно быстро изнашиваться и давать течь. И если вовремя не заметить утечки, то можно как-нибудь оставить коробку совсем без масла.

Передаточные числа мкпп JH3 540 (5-местный универсал с мотором К7М):

Главная	1-я	2-я	3-я	4-я	5-я	Задняя
4.214	3.727	2.048	1.393	1.029	0.820	3.545

Онлайн-мануал для коробок Ларгуса находится тут

На семиместные модификации универсала и версии с 16-клапанными двс ставилась кпп JR5. Это более продвинутая механика, рассчитанная на двигатели с высоким крутящим моментом. Тут уже тросовый привод управления трансмиссией, а также имеется гидропривод сцепления.

По надежности у нее особых проблем нет и при регулярной замене смазки кпп служит долго. Однако если ездить на старом масле продолжительное время, то загудят подшипники валов, а потом и вообще развалятся, а их ролики попадут в дифференциал и трансмиссия заклинит. Также на профильном форуме есть жалобы на течи смазки и обмерзание тросов управления.

Передаточные числа мкпп JR5 551 (7-местный универсал с мотором К7М)

Главная	1-я	2-я	3-я	4-я	5-я	Задняя
4.500	3.727	2.048	1.321	0.971	0.795	3.545

Передаточные числа мкпп JR5 549 (универсал 5 и 7 мест с мотором К4М)

Главная	1-я	2-я	3-я	4-я	5-я	Задняя
4.214	3.727	2.048	1.393	1.029	0.892	3.545

Передаточные числа мкпп JR5 517 (фургон со всеми силовыми агрегатами)

Главная	1-я	2-я	3-я	4-я	5-я	Задняя
4.928	3.727	2.048	1.321	0.971	0.738	3.545

В 2018 году универсал с 16-клапанным двс ВАЗ 21129 получил отечественную коробку 21809. Это современная 5-мкпп с тросовым приводом управления, но без гидропривода сцепления, оснащенная надежными многоконусными синхронизаторами на первой и второй передачах.

В виду относительной новизны этой мкпп, полноценная статистика поломок еще не собрана. На форумах можно найти жалобы на шум трансмиссии в определенном диапазоне оборотов, затрудненные переключения из-за преждевременного износа синхронизаторов и течи масла. Еще владельцы отмечают посторонние шумы и стуки в кпп на холостых оборотах двигателя.

Источник

Коробка передач JH3, JR5, 21809

На автомобиль, в зависимости от комплектации, устанавливаются пятиступенчатые коробки передач Renault JH3 и JR5, а также ВАЗ-21809 (с 2018 г), выполненные по двухвальной схеме с синхронизаторами на все передачи переднего хода и объединенные с дифференциалом и главной передачей. В коробку передач на заводе заливают трансмиссионную жидкость, которая расчитана на весь срок службы автомобиля. Поэтому заменять масло в КПП по срокам ТО не нужно.

КПП JH3

Двигатель автомобиля, так же как и все двигатели внутреннего сгорания, развивает мощность и крутящий момент в сравнительно узком диапазоне оборотов. При уменьшении числа оборотов двигателя мощность уменьшается

Силовая передача позволяет уменьшать число оборотов ведущего моста по отношению к числу оборотов коленчатого вала двигателя, увеличивая тяговое усилие. Чем выше тяговое усилие, тем меньше скорость движения.

Во время езды на автомобиле возникает необходимость применять различные скорости движения и разные тяговые усилия. Так, например, при движении по глубокому песку скорость незначительна, а для преодоления сопротивления дороги необходимо довольно большое тяговое усилие. Большое тяговое усилие требуется также при трогании автомобиля с места и преодолении крутых подъемов. Напротив, при движении по дороге с твердым по крытием нужно небольшое тяговое усилие, а скорость движения может быть большой.

Для увеличения или уменьшения тягового усилия на ведущем мосте при неизменной величине крутящего момента на валу двигателя в силовой передаче автомобиля используется коробка передач.

Ввиду того, что двигатели различных моделей автомобиля имеют различную мощность, то, конечно, и передаточные числа отдельных передач, а, следовательно, и числа зубьев зубчатых колёс другие. Однако принцип работы коробок передач одинаковый, и операции по разборке, сборке и ремонту в общем аналогичны.

Основной принцип работы КПП везде одинаков, суть которого заключается в попарном соединении шестерен, которые имеют разное число зубьев. При этом передаваемый шестернями крутящий момент изменяется пропорционально передаточному числу, т.е. отношению чиста зубьев ведомой шестерни к числу зубьев ведущей.

Коробка передач в принципе очень простое устройство.

Механизм управления коробкой передач: 1 – втулка (к ней подсоединяется тяга управления КПП); 2 – фиксатор рычага КПП; 3 – рычаг переключения передач (имеет шаровую опру которая вставлена в корпус); 4 – рукоятка рычага; 5 – пластмассовый корпус

Тяга управления КПП: 1 – стяжной болт; 2 – хомут; 3 – гайка; 4 – тяга; 5 – палец тяги

Тяга крепится одним концом к втулке механизма управления КПП, а другим концом к механизму переключения установленному на КПП.

КПП JR5

КПП ВАЗ-21809

Переработанная коробка передач производства ВАЗ с тросовым приводом переключения. Устанавливается на Lada Largus вместо КПП JR5 с 2018 года, в паре с 16-клапанным мотором ВАЗ-21129. Совместно с зарубежными инженерами над коробкой произведён ряд доработок с целью снижения шумов вибраций, в т.ч. был изменен профиль зуба шестерён. Повышена чёткость и сбалансированность переключения передач.

Таблицы передаточных чисел КПП LADA Largus

Примечание: передаточные значения на автомобилях с двигателями производства АвтоВАЗ отличаются от представленных.

Передаточные числа КПП ВАЗ-21809

l	3,636
II	1,952
III	1,357
IV	0,941
V	0,784
Задний ход	3,500
Главная передача	3,944

Заводские обозначения и параметры пятой передачи

Передаточное отношение	Шестерня первичного вала		Шестерня вторичного вала
	Число зубьев	Обозначение детали	Число зубьев	Обозначение детали
0,892	37	8200611295	33	8200608035
0,820	39	8200611299	32	8200607980
0,795	39	8200611297	31	8200607978
0,756	41	8200611301	31	8200607981
0,738	42	8200611303	31	8200607983

Масса коробок передач (вес КПП в килограммах)

Идентификация КПП

Кузов и двигатель	Универсал 5 мест с К7М	Универсал 7 мест с К7М	Универсал 5 и 7 мест с К4М	Фургон с К7М и К4М
Установленная КПП	JH3 540	JR5 551	JR5 549	JR5 517

Примечание: Для точной идентификации установленной КПП смотрите её маркировку (см. ниже).

На табличке 1, рисунок 2-1, выбитой на картере коробки передач ударным способом, приведена информация о коробке передач, рисунок 2-2.

Маркировки на коробках передач нанесены снизу, на картере.

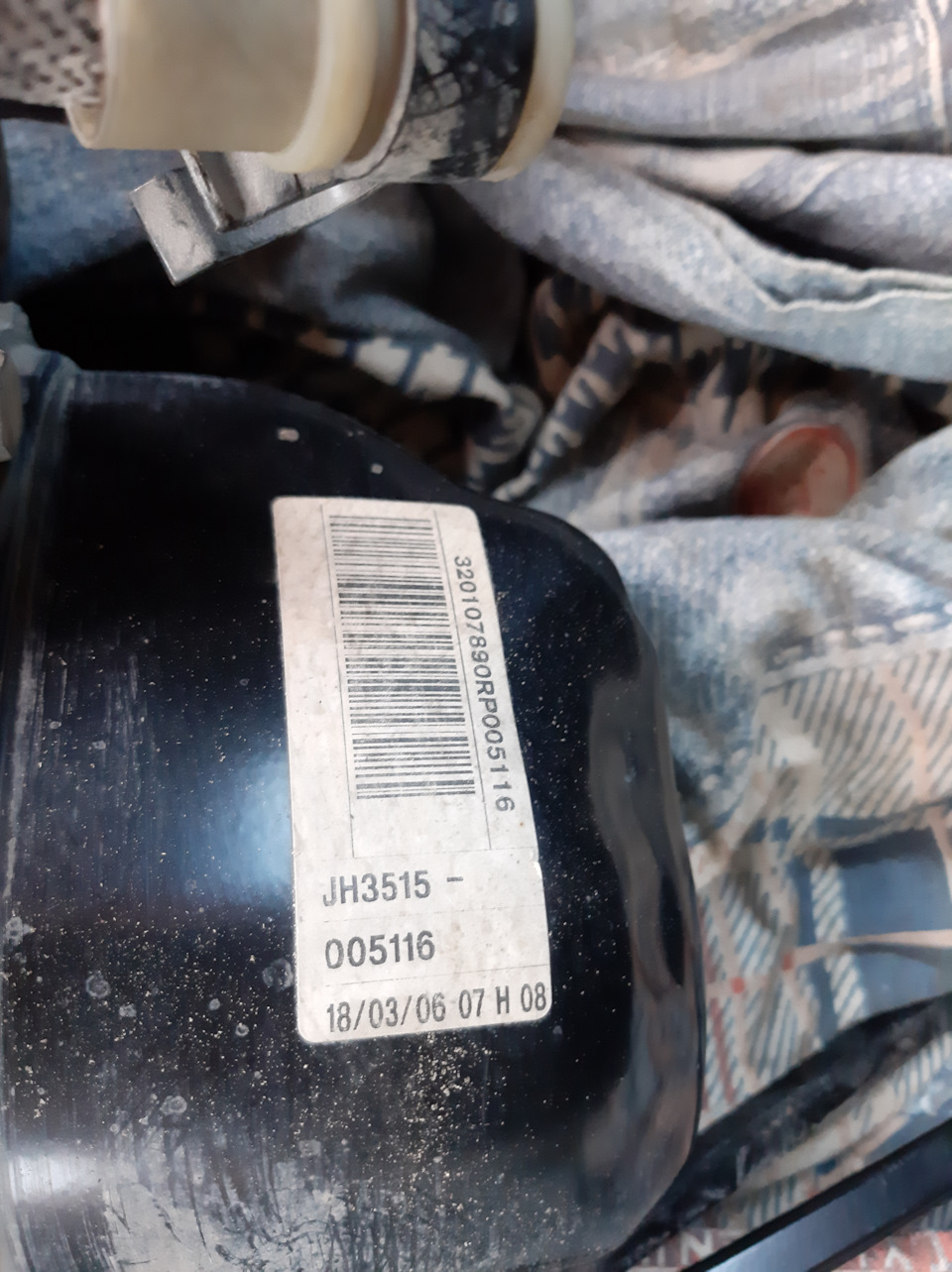

Код КПП находится на наклейке, которая находится на задней, чёрной крышке КПП (слева по ходу движения). Увидеть ее на машине хотя и затруднительно, но можно:
