Замена штатной магнитолы Ford cd6000

Следующим шагом к преображению автомобиля было решение сделать автозвук
Начать решил с замены штатного ГУ ford cd6000, так как к ней не подключить сабвуфер и усилитель, да и настроек звука практически нет
Но вопрос уперся в бюджет
CD6000 не имела слотов для флешки или аукс кабеля, но имелась кнопка аукс, почитав статьи в интернете узнал что можно припаять к выходам аукс кабель, и слушать музыку прямо с телефона
Схема для припайки проводов:

Но выводить кабель куда то и чтоб постоянно болтался не хотелось
В магазине микроэлектроники приобрел разъем 3.5 mm jack и просверлив дырку в полочке над бардачком вклеил разъем в нее:

Получили результат, благодаря которому мы имеем аукс в машине и сам аукс провод который при необъодимости можно вынуть из разъема чтоб он не мешал:

Спустя месяц штатный звук уже не удовлетворял слуховые потребности
Потребовались перемены!
Решил полностью заменить ГУ
В магазине была приобретена самая дешевая китайская 2din магнитола, которая имела usb вход, аукс и bluetooth, а так же iso переходник, дабы ничего не перепаивать и не мучаться с проводкой:

Магнитола оказалась меньше штатной и очень сильно болталась в машине
Заказав переходную рамку специально для фьюжна с ней пришли и крепления для магнитолы
Немного пошаманив и посверлив прикрепил мафон намертво
Немного подпилив рамку, она вошла как влитая и идеально подошла к размерам магнитолы:

Музыка заиграла новыми красками, куда больше настроек и громкость лучше
Качество звука изменилось в лучшую сторону

Покатавшись больше месяца с этой магнитолой, борясь со всеми ее лагами и зависанием было принято решение продать ее и купить процессорную магнитолу высокого уровня
Полазив по сайтам, спрашивая советы друзей, занимающихся автозвуком, решил купить pioneer MVH-S610BT

К ранее купленному iso переходнику фишка от новой магнитолы подошла отлично, в штатное место магнитола вошла без проблем и спокойно и плотно зажалась переходной рамкой:

Что получилось по итогу: отличное качество звучание(которое могут позволить себе штатные динамики), салон автомобиля стал выглядеть более приятно, магнитола не греется(как это было с китайской), куча настроек и возможностей

Источник

Ставим магнитолу(Дорестайл)

Что делать, если у вас Дорестайлинговый Ford Fusion и вы, начитавшись о том как снять магнитолу, побежали и сняли ее?
Один из вариантов исхода событий может быть таким, или Как это сделал я!
Магнитолу, которой заменить хотел штатную, приобрел еще в давнем декабре месяце. С тех пор, она ездила со мной в салоне, уютно упакованная в коробке. Однажды в марте, я купил ISO переходник для новой магнитолы и понял, что штатную пора вытаскивать. И что вы думаете? Вытащил-таки, а взамен ничего не засунул, кроме пресловутого ISO переходника… В крайних случаях, я доставал магнитолу из коробки, подключал к шнуру, клал ее на пассажирское сидение, пристегивал, чтобы не улетела, если что…и, собственно, ехал под музычку!

Я очень долго и упорно искал переходную рамку под 2DIN магнитолу для Дорестайлингово Fusion. Но кроме рамки для Рестайлинга или рамки под 1DIN для Дорестайлинга я ничего не находил… Вчера я копался на просторах «Яндекс: Картинки» и искал контурное изображение кузова Honda CR-V 1999 года. Изображение нужное я не нашел, зато наткнулся на интересное изображение…

…и подумал: «Хвала Азуре!». Прошел по ссылке источника изображения и наткнулся на магазин автоаксессуаров, заказал и в тот же день забрал эту рамочку.

Продавец сказал, что она на складе лежала 4 года. Судя по упаковке, вероятность того, что он врет, крайне мала! Но вот по конкретному запросу мне ее выдать не мог поисковик, кишка у него, видите ли, тонка!
Так о чем я? Что же все-таки делать, если сняли магнитолу?
1) Сперва воткните ISO переходник

2) Воткните Антенный переходник! (Я этого не сделал, по этому чудес радио мне не вкусить)
3) Я не знаю как вы умудритесь раздобыть рамку, но сделайте это и закрепите.

3.1) Открутите рельсу, на которой ездила и крепилась стандартная магнитола, если она мешает. Мне мешала…

4) Ввонзите магнитолу в закрепленную на панели рамку.

Я это сделал не вынимая магнитолу из металлического корпуса, в котором она сидела еще в коробке.

Если вытащить, можно попробовать использую ШТАТНУЮ рамку, закрепить манитолу. На Fusion GURU есть об этом статья.

5) Вырежьте с крышки центральной панели две поперечины, которые помешают вам закрепить ее с новой магнитолой.
6) Соберите все в единое целое и капайтесь в настройках новой магнитолы!

Я установил себе Pioneer FH-X720BT. На момент покупки, ее цена была 5800 руб. Сейчас больше.
Разница в звуке между данной и стандартной магнитолой очень существенная. Когда я первый раз включил на ней музыку, мы в машине с другом сидели. Он стал слюнями захлебываться от нового звучания(старый ему хорошо известен, ибо он частый пассажир в моей машине). Я тоже удивился разнице. Но на полную громкость слушать не получается, даже если отключить все настройки. Колонки начинают ужасно пердеть, трещять и по поросячьи визжать. С другой стороны, я и не слушаю никогда громко музыку. Микрофон для телефонной связи через магнитолу я не установил.
Крышку центральной панели обрезал кусачками и обработал «нулевочкой». Сделал все крайне неаккуратно и некрасиво…да и пофиг. У меня на эту деталь есть планы… Магнитола выпирает из консоли, но это не бросается в глаза.
Спустя некоторое время эксплуатации магнитолы, решил, что стоит виброизолировать двери, а так же заменить стандартные бумажные колонки, на что-то нормальное. Хотя не спорю, играют они неплохо…

Источник

Замена штатной магнитолы

Всем привет!
Начало у рассказа, думаю, вполне стандартное — задолбала меня штатная магнитола Ford 6000CD, которая работать могла, разве что, как радио — на всех ямках воспроизведение с диска прерывалось, запиналось и т.п. Начал присматривать альтернативу. Причём, с первых дней, как приобрёл машину. Но то денег не было, то времени. В общем, только сейчас всё решилось.

К слову сказать, всё описанное здесь делалось с моей машиной — Ford Fusion рестайл с борт.компьютером. Возможно, есть какие-то нюансы, которые отличаются в других комплектациях.

Приобрёл магнитолу (а точнее сказать — головное устройство) Witson B5629. Варианта с приобретением было два — в одном случае самостоятельно растамаживать посылку, во втором — чуть переплатить и выиграть время. Был выбран второй вариант. Где покупал, если интересно, в личке отвечу, рекламировать не хочу.

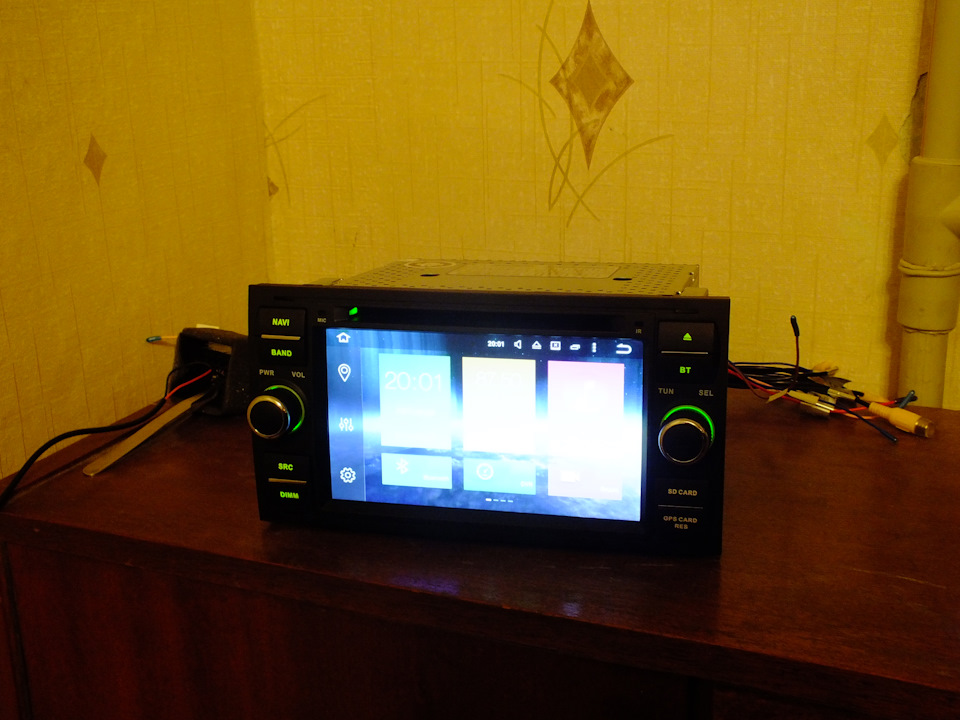

Приехала посылка, забрал домой, включил (благо, распиновку всех разъёмов элементарно найти в интернете). И тут первое разочарование — красная подсветка кнопок. У фьюжина в салоне всё зелёненьким светится… Открутил переднюю панель от магнитолы (на удивление, это получается сделать даже не нарушив гарантийные наклейки), посмотрел, какие там светодиоды. С завода стоят красные диоды размера 0603, однако, без проблем на их место паяются 0805. Поехал в местный радиомагазин и взял 30шт зелёных диодов 0805 (реально, вроде как, 25 нужно, но стоят копейки и продаются кратно 10 у нас). В этот же день припаял их на место и вот что получилось:

Как потом оказалось, оттенок и яркость (на максимальной настройке) идеально совпали с остальной подсветкой. Поэтому, вот ссылка на светодиоды: voron.ua/catalog/023353
По поводу яркости, один не сильно приятный момент. Если яркость кнопок настраивать меньше максимальной — слышен достаточно противный писк ШИМа (который исходит из самой магнитолы, помехой в динамики не лезет, но всё же…)

Когда снял родную магнитолу, появилось несколько вопросов, связанных с подключением. Техподдержка у магазина, где я брал магнитолу, к сожалению, оказалась на редкость тупой — «а вы подключите все разъёмы и всё заработает», «вам нужно к установщику», «не занимайтесь самодеятельностью». В конечном итоге, пришлось разбираться самому. Благо, я по жизни электроникой занимаюсь)
Первым делом, из разъёмов переходников новой магнитолы были изъяты лишние провода, которые мне лично не нужны были. А это:
— Провода на питание/управление дополнительными усилителями (в т.ч. антенным) — на бирках подписаны были как AMP, ANT и, почему-то, BRAKE. При этом, на наклейке на корпусе магнитолы этот контакт был подписан как питание усилителя…
— Аналоговые звуковые ВЫХОДЫ (по всей видимости, так же, на внешний усилитель).
— Лишние провода, подписанные как ILLUMI. Это цепь, в которой появляется 12 вольт при включении габаритов. Дополнительно его никуда подключать не нужно.
— На БОЛЬШЕМ разъёме провод, подписанный как REVERSE (на наклейке он подписан BACK). Зачем он — я так и не понял.
Не убирайте только провод REVERSE на меньшем разъёме — он ещё пригодится! На него нужно давать 12 вольт при включении задней передачи, если хотите использовать камеру заднего вида. Его я и у себя оставил — буду доделывать камеру.
— На маленьком разъёме провод CAM POWER. В моём случае, он бесполезен — это 12 вольт на камеру заднего вида. Они там появляются при подаче 12В на REVERSE. Причём, 12 вольт там напрямую от борт.сети, не стабилизированные. Однозначно решил, что запитаю камеру прямо от лампочки заднего хода (причём, со стабилизацией — камера дольше проживёт).
Вроде, всё, лишнее убирать не стоит. Ещё есть сомнения на счёт разъёмов аналоговых видео-выходов, не думаю, что буду доп.мониторы ставить, но на всякий случай, оставил.
Оставил один провод ILLUMI и ACC — на всякий случай, вдруг, чего подключать буду. И два оранжевых провода — CAN-шина, как я понимаю. У меня на приборке есть экранчик, на который старая магнитола выводила частоту, номер трека и громкость. В перспективе, хочу эту научить то же самое делать — удобно было бы. А ещё лучше — часы туда выводить.

В уголок приборной панели я приклеил комплектный внешний микрофон (для громкой связи). Для того, чтобы аккуратно вывести провода от него, придётся снять (отодвинуть) пластиковую «полочку». Для этого, необходимо снять нижнюю панель (которая под рулём). Сама полочка держится на одном саморезе и двух защёлках.

Думал, куда поставить комплектную GPS антенну. С одной стороны, не хотелось, чтобы её было видно. С другой — она должна быть НЕ под крышей — чтобы её сверху не накрывали металлические элементы. Решение было найдено после того, как я снял верхний бардачок:

Антенна приклеена эпоксидным двухкомпонентным клеем.

Источник

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

Мультимедиа взамен штатной

Мультимедиа взамен штатной

#1 Сообщение paulg17 » 13 июн 2018, 22:52

Мультимедиа взамен штатной

#2 Сообщение memto » 14 июн 2018, 20:40

P.S покупал ровно в два раза дешевле,на восьмилетие АлиЭкспресс в марте этого года.

Мультимедиа взамен штатной

#3 Сообщение paulg17 » 14 июн 2018, 22:13

Мультимедиа взамен штатной

#4 Сообщение memto » 14 июн 2018, 23:07

Мультимедиа взамен штатной

#5 Сообщение paulg17 » 15 июн 2018, 08:34

Мультимедиа взамен штатной

#6 Сообщение memto » 16 июн 2018, 10:45

Мультимедиа взамен штатной

#7 Сообщение Ветер1977 » 03 июл 2018, 21:33

Мультимедиа взамен штатной

#8 Сообщение Ветер1977 » 05 июл 2018, 08:47

Мультимедиа взамен штатной

#9 Сообщение dimentiySPB » 25 авг 2018, 16:49

Мультимедиа взамен штатной

#10 Сообщение fidel1970 » 26 авг 2018, 18:16

Мультимедиа взамен штатной

#11 Сообщение fidel1970 » 07 сен 2018, 22:16

Подкупили следующие факторы:
1. Без CD привода
2. Супертонкая (4,5 см толщиной)
3. Андроид
4. Цена в пределах 10 000 руб.

Несказанно заколебав Каспера, я всё-таки смог корректно подключить магнитолу и даже обучил подрулевой джойстик.
Поиск по инету показал, что похоже до меня ещё никто с подобной магнитолкой на Форд Фьюжн не заморачивался.

В планах, подключение к ней безпроводного ВР по Wi-Fi.

Мультимедиа взамен штатной

#12 Сообщение *Casper* » 07 сен 2018, 22:34

Мультимедиа взамен штатной

#13 Сообщение fidel1970 » 07 сен 2018, 22:50

Мультимедиа взамен штатной

#14 Сообщение Gennadij » 09 сен 2018, 21:53

Мультимедиа взамен штатной

#15 Сообщение *Casper* » 09 сен 2018, 22:14

Мультимедиа взамен штатной

#16 Сообщение fidel1970 » 10 сен 2018, 05:31

Мультимедиа взамен штатной

#17 Сообщение Gennadij » 10 сен 2018, 21:25

Мультимедиа взамен штатной

С наступившим новым годом. Сново к вам с вопросом, но по поводу уже по магнитоле. Приобрёл недавно магнитолу из китая, на андроиде, и хочу её установить через CAN шину, как я понял по надписям проводов есть такая возможность, это два провода CAN R XD, CAN T XD, ну и надо ещё докупить CAN BUS, под него есть выход в стандартной проводке присланной с магнитолой. Вопрос, вот в чём, стоит ли подключать через CAN BUS и что мне это даст и всё ли будет работать нормально? Информации много читал в интернете, но по Форд Фьюжн так ни чего и не нашёл. Информация по моей машине, есть бортовой компьютер, если это важно, коробка механика, есть подрулевой джойстик управления магнитолой. Ну и в заключении, позже могу добавить фото распиновки своей магнитолы на андроиде написаной на самой магнитоле, больше в документах ничего нет, кроме инструкции пользователя по настройке магнитолы. Ну и подключал через стандартный разъём ISO андроид магнитолу, работает хорошо, подрулевой джойстик тоже настраивается без проблем и хорошо работает

Отправлено спустя 8 минут 8 секунд:

Мультимедиа взамен штатной

#19 Сообщение *Casper* » 01 янв 2019, 22:04

Мультимедиа взамен штатной

Без кан баса магнитола уходит в сон, это проверил подключая через исо разъём, думаю и с кан басом будет так же

Источник

Автомагнитолы для Форд Фьюжен: их обзор и раскодировка

Автомагнитолы для Форд Фьюжен

Автомагнитолы для Форд Фьюжен являются головными устройствами, полностью повторяющими дизайн штатных, заводских автомагнитол.
Другими словами, никаких проблем их установка в этот автомобиль не вызовет, не надо будет пользоваться дополнительными монтажными ранками и так далее. Но самое главное, что автомагнитола на Форд Фьюжен обладает куда более широкими возможностями.

Обзор лучших

Автомагнитола для форд фьюжен

Ниже мы рассмотрим самые популярные модели штатных автомагнитол. Все они идеально подходят для Форд и их установка не потребует особых усилий и специфических знаний.

SHR-3033

Доступная по стоимости автомагнитола в Форд

Одна из лидеров штатных автомагнитол для Форд в ценовом диапазоне до 25 тыс. рублей.
Следующие особенности ее выделяют:

Распиновка штатных автомагнитол форд

Примечание. Несмотря на низкую стоимость, в автомагнитоле задействована одновременная функция прослушивания музыки и работы навигатора. Ничего не зависает при этом и не «глючит».

Примечание. Модем Интро GPS 3G придется купить за доплату если есть желание обеспечить выход в Интернет. Хотя есть и другой вариант: приобрести модем вместе с автомагнитолой и сэкономить на покупке устройства до 500 рублей.

Технические характеристики

CHR-2277

Устройство с хорошей навигацией

Лучшая автомагнитола для Форд Фьюжен в ценовой категории до 33 тысяч рублей.
Отличается следующими особенностями:

Примечание. Данная функция Хандс Фри сегодня очень востребована, так как позволяет водителю говорить по телефону, не отрывая рук с руля транспортного средства.

Технические характеристики

AHR-3380

Полезных функций хоть отбавляй

Одна из лучших автомагнитол в ценовом диапазоне до 38 тыс. рублей.
Отличительные черты устройства следующие:

Примечание. Есть уникальная возможность воспользоваться доступом к Андроид.Маркет, а также большому количеству иных бесплатных и нужных приложений, среди которых можно выделить Скайп, Фейсбук и т.д.

Примечание. Если сенсорное управление не вызывает доверия, то можно перенести его на кнопки, установленные на рулевом колесе, что очень удобно.

Технические возможности

НавиПилот Дроид2

Новинка для Форд Фьюжен

Одна из лучших автомагнитол в ценовом диапазоне до 45 тыс. рублей.
Отличительные черты:

Примечание. НавиПилот Дроид2 – это революционная новинка, появившаяся в 2014 году. Построено устройство на Андроид 4.2.2.

Примечание. Через настройки можно даже изменять на USB 2.

Примечание. Монтаж НавиПилот Дроид2 – это отдельный разговор. Благодаря технологии pin-to-pin удается, не нарушая штатной проводки автомобиля, провести установку.

Примечание. Скорость Интернета в данном случае равняется 150 М/бит в секунду!

Технические возможности

Как раскодировать автомагнитолу

Если в процессе эксплуатации на дисплее устройства появится надпись «Code», не отчаивайтесь. Восстановить работоспособность устройства легко и просто, если знать, как раскодировать автомагнитолу форд.

Оригинальный способ

Вот что надо сделать, если код не прописан в инструкции к устройству:

Раскодировка автомагнитол форд

Совет. Код можно записать на листке бумаги, чтобы потом не забыть его.

Как конкретно вводить код в меню автомагнитолы, можете узнать из других статей. Купив штатную автомагнитолу, выбор цены которой остается за вами, остается ее только грамотно установить.
Чтобы сделать это, необязательно обращаться к специалистам. Много полезных инструкций по установке, видео обзоров, фото – материалов вы можете найти на нашем сайте.
