какая мощность вентилятора охлаждения двигателя ваз 2110
Новый вентилятор охлаждения
Работа родного вентилятора охлаждения на Самарах — тема довольно избитая. Охлаждает он неплохо, но вот шум при работе и просадка напряжения при пуске заставляют некоторых владельцев задуматься о замене. Вариантов на самом деле масса:
1) вентиляторы от иномарок с разборок. Крепеж придется придумывать самостоятельно, дорабатывать проводку для стыковки с родными разъемами — тоже. Цена вопроса от 1000 р. Если пойдете по этому пути, обратите внимание, что вентиляторы бывают внешние и внутренние, различаются они профилем крыльчатки, установленный после радиатора внешний вентилятор будет не настолько эффективен. Плюсы: достаточно тихие.
2) 8-ми лопастная крыльчатка вместо родный. Цена вопроса около 100р, брать нужно крыльчатку с металлическим сердечником. Плюсы: тише чем стоковый вариант, лучшее охлаждение (спорно), низкая цена.
3) штатный мотор от альтернативных производителей. Такого я знаю одного — Лузар (г. Луганск). У меня уже установлен мотор отопителя этого производителя на подшипниках взамен посвистывающего родного, сказать что стало существенно тише — не могу — ушами сравнивать тяжело, тем более неисправное с исправным — стало просто нормально.
В этот раз решил попробовать установить вентилятор охлаждения двигателя от Лузар. Поводом послужили посторонние звуки, которые начали возникать при работе родного мотора, смазка не помогла и принято было решение менять узел в сборе.
Позволю себе цитату с сайта производителя:
Электровентилятор охлаждения LFc 0103 (электродвигатель в сборе с крыльчаткой на подшипнике 8-ми лопастной)
Электровентиляторы LUZAR обладают улучшенными характеристиками и увеличенным сроком службы:
— модернизирован профиль лопастей вентилятора в целях увеличения скорости и объема потока воздуха. Более современная конструкция лопастей позволяет достичь впечатляющих характеристик производительности;
— электровентиляторы LUZAR имеют отбалансированную крыльчатку (впервые на российском рынке), что позволяет снизить уровень шумности на 25-50%! Мы может утверждать, что электровентиляторы LUZAR в сравнении с аналогами практически “бесшумны”;
— вал электродвигателя вентиляторов LUZAR имеют два плавающих подшипника, позволяющих снизить трение (в т.ч. избежать посторонних шумов) и исключить биение вала.
Применяемость: ВАЗ 2103-2107 (модификации с электроприводом вентилятора), ВАЗ 2108-2110, ИЖ 2126, АЗЛК 2141 “Москвич”, ГАЗ 3110 “Волга”, ЗАЗ 1102 “Таврия”, ЗИЛ
Гарантийный срок эксплуатации — 2 года или 125 000км пробега
Покупку совершил в сети магазинов АВТО49, отдав за сие изделие со скидкой что-то в районе 850 рублей.
2 скорости вентилятора охлаждения двигателя в ваз 2110.
Пару лет назад машина была карбюраторной, вентилятор включался датчиком ввернутым в радиатор. Еще в те времена колхозил 2 скорости, врезая тройник
с дополнительным датчиком в патрубок радиатора. С переходом на инжектор решил оставить и доработать обе системы включения карлсона. Проводка ЭСУД у меня от 21099, в ней под капот сразу выведены 2 провода с реле вентилятора,

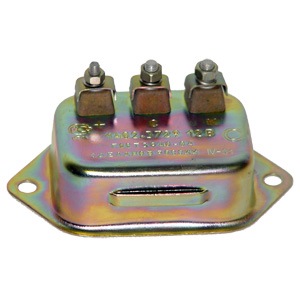

это существенно упростило задачу. Для доработки понадобился лишь резистор зажигания УАЗ,

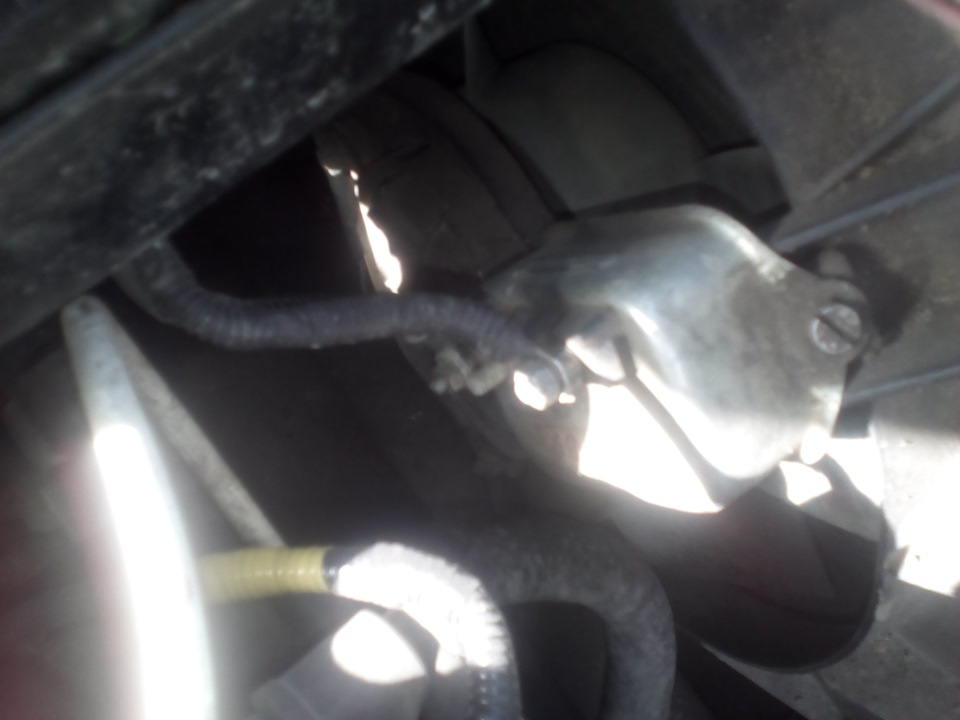

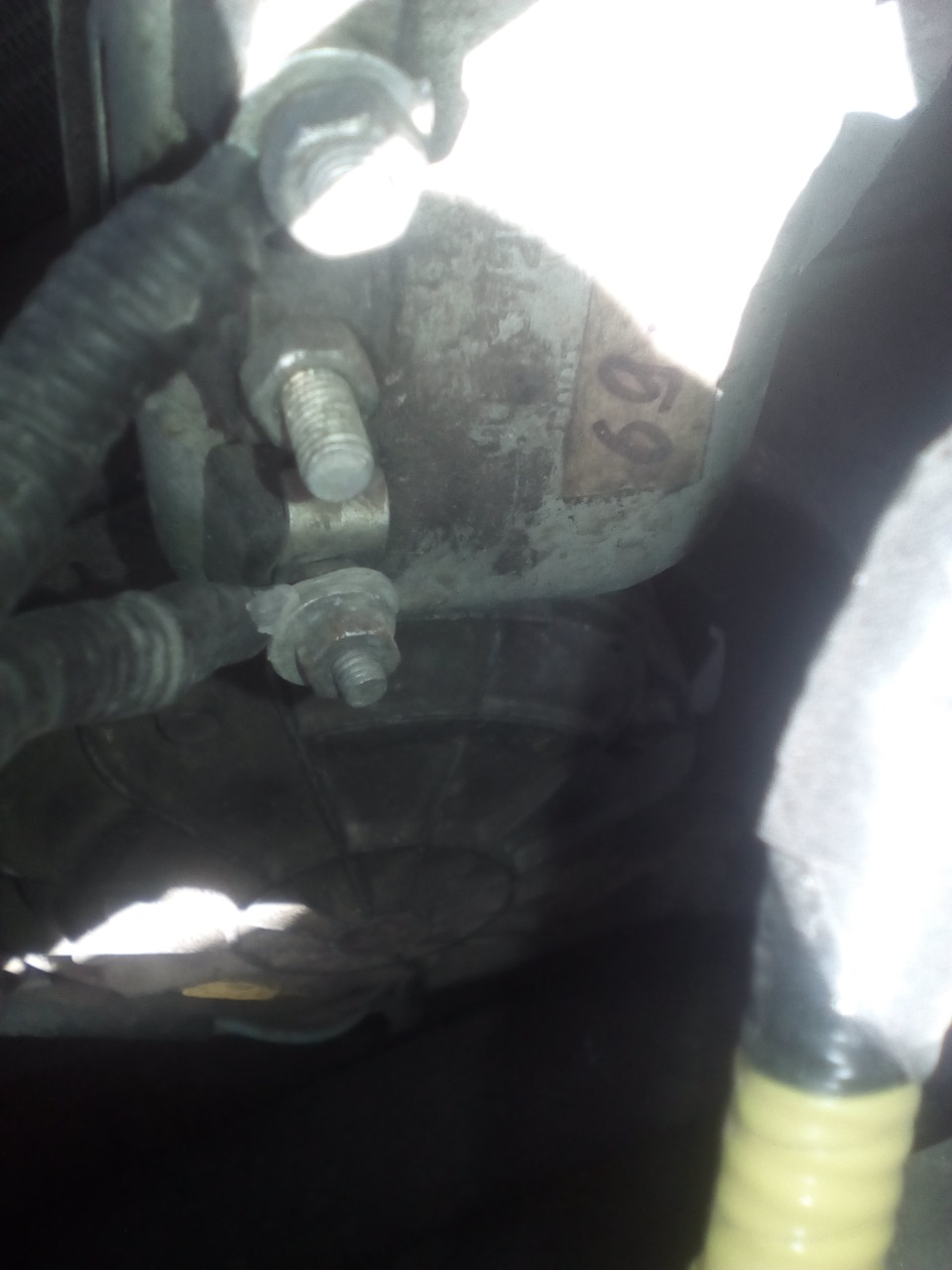

все остальное было. Установлен резистор на корпус вентилятора для лучшего обдува.

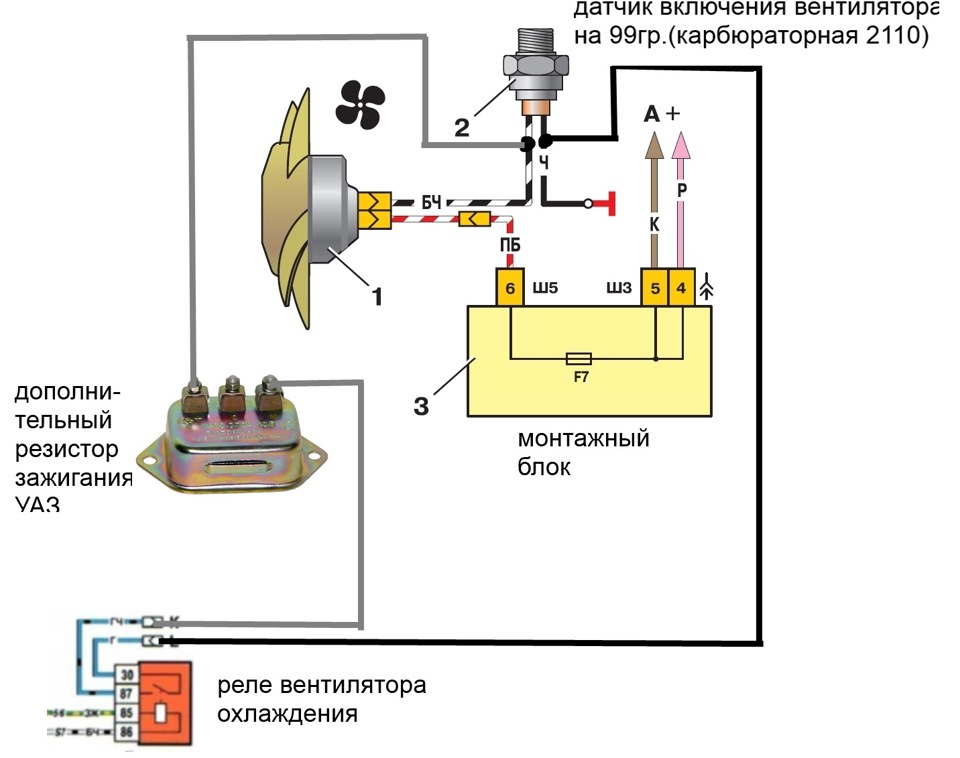

Накидал схему как все подключено.

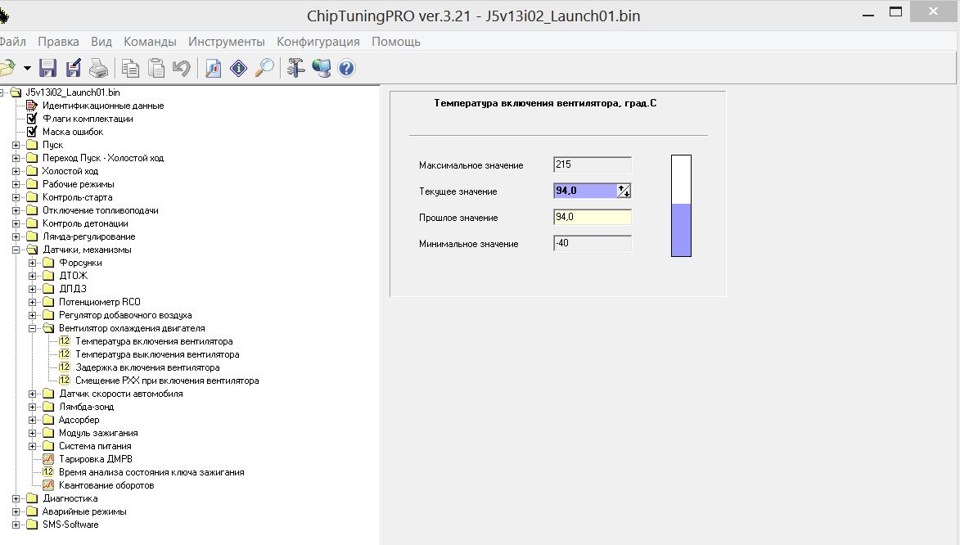

включает максимальную вторую скорость при 99 градусах, добиться этого теперь стало очень сложно, нужно по хорошему застрять, в остальных случаях хватает первой. Первая скорость включается ЭБУ через резистор. Для этого в прошивке понижена температура включения.
Работой вентилятора очень доволен. Услышать его теперь можно в трех случаях: если сильно застрять, если подойти вплотную к решетке радиатора, и при выключении зажигания(слышно как через пару секунд останавливается вентилятор).
Какая мощность у вентилятора системы охлаждения двигателя
Теплообмен в радиаторах систем охлаждения
В основе расчетов систем охлаждения лежит формула теплопередачи
где ΔQ – количество тепла, передаваемое телу; m – масса тела; ΔT – разница температур; C – удельная теплоемкость.
Этот и приведенные ниже графики построены на основе реальных испытаний.
Устройство вентилятора радиатора
Автомобильный вентилятор системы охлаждения ДВС имеет минимум четыре лопасти, которые закреплены на едином общем шкиве. Лопасти расположены под определенным углом относительно плоскости вращения. Это сделано для максимально эффективного забора и последующей подачи воздуха. Жестко установленных закономерностей в устройстве вентилятора нет, хотя наиболее распространенной стала такая конструкция, которая включает в себя крыльчатку на 8 лопастей.
Разновидности привода
Вентилятор радиатора может отличаться по конструкции привода. Существующие типы делятся на:
Механический привод
Такой привод представляет собой конструкцию, которая является по сути постоянным приводом от коленчатого вала силовой установки. Такой привод является простейшим и реализован при помощи ременной передачи. Основным недостатком механического привода является отбор мощности у агрегата, которая расходуется на обеспечение постоянного вращения вентилятора. Сегодня механический привод практически не используется в системах охлаждения на гражданских авто.
Гидромеханический привод
Данный тип привода представляет собой решение, которое реализовано путем установки вязкостной муфты (вискомуфты) или гидравлической муфты. Указанные муфты имеют постоянный привод от коленчатого вала двигателя. Для того, чтобы сохранить лопасти вентилятора в сохранности при работе ДВС на максимальных оборотах и высокой скорости вращения коленчатого вала, крыльчатку вентилятора соединяют со шкивом именно посредством гидро или вязкостной муфты. Встречается также определение термомуфты, которое применительно зависимо от особенностей конструкции.
Муфта может частично или полностью блокироваться под воздействием увеличивающейся температуры жидкости, которой она заполнена. Такой заполняющей жидкостью выступает силикон. Увеличение температуры происходит в результате повышения оборотов коленчатого вала и возрастающей нагрузки на двигатель. Муфта блокируется и начинается вращение вентилятора охлаждения. Гидравлическая муфта отличается по принципу устройства от вязкостной муфты и блокируется зависимо от количества масла, которое находится в муфте.
Получается так, что вискомуфта зачастую заполнена силиконовым гелем, который имеет способность к изменению своих свойств под влиянием температуры. В муфту заливают силиконовое масло в количестве около 30-и или 50-и мл. Блокировка муфты оказывает влияние на скорость вращения вентилятора независимо от частоты вращения коленвала ДВС. Если силовой агрегат выходит на режим высоких оборотов, тогда муфта замедляет вращение крыльчатки, тем самым оберегая вентилятор от разрушения при высокой скорости вращения. Главной задачей всех типов муфт, которые отличаются по принципу работы и конструктивным особенностям, является удержание скорости вращения вентилятора в строго ограниченных рамках. Вискомуфта обеспечивает такой диапазон оборотов, который необходим крыльчатке для наиболее эффективного охлаждения.
Электрический привод
Активное развитие и внедрение электронных устройств управления и контроля различных систем в процессе работы двигателя привело к появлению вентилятора радиатора с электрическим приводом. Данный привод имеет отдельный электродвигатель и собственную систему управления. Контроллер позволяет задавать интенсивность работы крыльчатки и гибко изменять скорость и длительность вращения вентилятора на основе показаний температурного датчика. Датчик измеряет показания температуры охлаждающей жидкости в ДВС. Такое решение повысило не только эффективность, но и позволило добиться улучшенной равномерности охлаждения двигателя сравнительно с системами, которые основаны на использовании вискомуфты.
Энергия, необходимая для создания воздушного потока заданной величины
Теперь рассмотрим зависимость энергопотребления привода вентилятора от величины воздушного потока и его скорости.
Как известно из классической механики, количество энергии, необходимой для приведения тела в движение, пропорционально скорости тела в квадрате:
где E – энергия; m – масса; v – скорость.
Применительно к системе охлаждения из этого уравнения следует: чтобы увеличить поток воздуха, проходящий через радиатор, необходимо увеличить скорость потока, если эффективная площадь радиатора остается неизменной.
Отношение величины воздушного потока и энергии, необходимой для создания этого потока, выражается «законом вентилятора»:
где Е1 – энергия, затрачиваемая для создания существующего воздушного потока; Е2 – энергия, необходимая для создания будущего воздушного потока; F1 – величина существующего воздушного потока; F2 – величина необходимого воздушного потока.
Из этого уравнения можно сделать важный вывод: энергия, необходимая для увеличения воздушного потока, пропорциональна отношению новой и старой величин потока в третьей степени. То есть, чтобы увеличить поток воздуха через радиатор в 2 раза, надо увеличить количество энергии в 8 раз (даже без учета возрастания аэродинамического сопротивления радиатора).
На рис. 2 изображена относительная зависимость между мощностью, потребляемой вентилятором, и величиной воздушного потока.
Какая мощность у вентилятора системы охлаждения двигателя
вроде как по 15А каждый. но шото мнет ак кажется, что ржут они гораздо больше.
Я такого же мнения, провода немного теплые.
Я не знаю на счет от какой нивы на них написано 21214 в магазине вазовских запчастей покупал. Про датчики много тут на форумах читал, пришел к выводу 92-87 на верх подойдет практика покажет, будет сильно греться поменяю на 86-82. У меня с родной мясорубкой двигатель даже в жару и нагрузках был при нормальных температурах, а вот зимой зато вообще не прогреть. Думаю с электрическими будет лучше — зимой теплей. Второй вентилятор будет включаться с задержкой 6-7сек я поставил регулируемое реле времени (мастер КИТ МК113 Таймер 2 сек. 10мин) но у него встроенное реле с нормально открытыми контактами поэтому пришлось ставить доп.реле силовое. Я схему так быстро набросал, параллельно вентиляторам и датчику темп.поставлю светодиоды в салоне чтобы было видно что темп.92С и вент работает или нет. Питание силовое напрямую с батареи, а управление через замок. Ну и конечно переключатель на каждый вент принудительно\автоматич.\выключено. Вообще конечно бы я поставил плавный пуск реугулировку «Силыч» чтоли так называется, но у нас о таких вещах в магазинах даже не знают. А самому ШИМ соберать не охота, долго, крапотливо и схемы все самодельные электронные с мелкими недочетами, могут подвести. В схеме немного потаропился переключатели конечно перед катушками управления реле 1 и 2.
Подскажите какая мощность в Амп или Ват каждого вентилятора от нивы 21214(сдвоенные), на них ничего не написано? Уже поставил себе на УАЗ512 (417 двигатель) за радиатором, датчик в вверхнем 92-87, влючаться будут поочереди, генератора вот не знаю может не потянуть. Цель установки езда через брод.
Привет! А почему поставил за радиатором? Ведь на 214-ой они ставятся перед радиатором. Если ставить за, то нужно их крутить в другую сторону и при этом дуть они будут неэффективно из-за однонаправленной формы лопастей! Это уже обсуждалось неоднократно. На своём хантере поставил перед радиатором — дуют зверски. Включаются через реле и 30А предохранители, поскольку при запуске бросок тока. Один от датчика, другой от выключателя.
Вроде дуют очень даже здорово и за радиатором, 12 лепестков, а эл.двигатели разбирал смазывал, выглядят копия от ваз01-08 чему там ломаться не знаю, сломаются так поочереди — с одним доеду. Сейчас ставлю радиатор от 3160 и генератор 85А. Посмотрю что полючиться с таким вариантом.
Вроде дуют очень даже здорово и за радиатором, 12 лепестков, а эл.двигатели разбирал смазывал, выглядят копия от ваз01-08 чему там ломаться не знаю, сломаются так поочереди — с одним доеду. Сейчас ставлю радиатор от 3160 и генератор 85А. Посмотрю что полючиться с таким вариантом.
ну то что они здорово дуют никто не спорит. я про место установки. не даром они на нивах стоят именно перед радиатором. возможно это лучше в плане обдува радиатора, особенно при движении, а также для охлаждения двигателей вентиляторов, ИМХО.
ну то что они здорово дуют никто не спорит. я про место установки. не даром они на нивах стоят именно перед радиатором. возможно это лучше в плане обдува радиатора, особенно при движении, а также для охлаждения двигателей вентиляторов, ИМХО.
А на вазах01-08 стаят с такимиже движками за радиатором и вроде ничего. Если чего сгорит их движки поставлю, по креплению тоже один в один.
