какая отвертка нужна для разборки телефона

Что нужно знать, приступая к ремонту мобильного телефона

Если у вас возникнут вопросы касательно ремонта смартфона, не стесняйтесь обращаться и пишите комментарии, мы всегда стараемся отвечать на все вопросы.

Какие отвертки нужны для ремонта телефона

Для того, чтобы самостоятельно отремонтировать телефон, вам не нужно уметь паять или программировать. Все, что нужно – несколько инструментов и правильные отвертки. Большинство Android смартфонов можно разобрать используя всего одну-две отвертки: Pentalobe и Phillips. Смартфоны от Apple уже немного сложней, к примеру, для замены материнской платы в iPhone XS вам понадобится четыре разные отвертки: Pentalobe, Phillips, Tri-Wing и еще одна специальная отвертка для удаления винтов с внутренней резьбой. Но не стоит переживать, в нашем наборе How-Fixit ONE есть все необходимые биты для разборки практически любого смартфона.

Какие инструменты нужны для ремонта смартфона

Пластиковая лопатка (ESD spudger)

Это антистатический инструмент изготовлен из пластика (оригинальные спаджеры имеют дополнительное нейлоновое покрытие), используется везде, где металлические инструменты могут вызвать короткое замыкание или царапины на устройстве. Данная лопатка является незаменимым инструментом на столе мастера.

Медиатор

Медиаторы бывают не только для гитар 🙂

Эти пластиковые инструменты могут быть двух типов: тонкие для смартфонов, а также толстые для разборки ноутбуков и планшетов. Благодаря своей форме, инструмент практически не ломается, а также скользит при раскрытии корпуса лучше, чем spudger.

Дисплеи, на большинстве смартфонов, приклеены к корпусу для защиты от воды, поэтому в процессе разборки мобильного телефона, сначала нужно нагреть поверхность дисплея горячим воздухом, а затем осторожно открывать с помощью медиатора. При раскрытии корпуса телефона, не стоит излишне вдавливать медиатор, чтобы не повредить кабели внутри смартфона.

Присоска для дисплея

Чтобы открыть телефон, в большинстве случаев нужно поднять заднюю крышку или дисплей с помощью присоски. Хорошая присоска должна быть с крепким ушком и сильным вытяжным кольцом.

Для частого ремонта Apple устройств, также стоит обратить внимание на съемник дисплея, с его помощью вы сможете удобнее раскрыть планшет, например, iPad.

Если экран вашего телефона разбит и присоска плохо держится, потому что дисплей треснул, приклейте полоску клейкой ленты на треснутое стекло и после этого начинайте процесс разборки.

Spudger

Существуют спаджеры различных видов и конструкций, например, короткий односторонний с изгибом или с наконечником и плоским краем.

В основном, этот антистатический инструмент изготовлен из пластика и используется для осторожного отключения шлейфов с материнских плат за счет подходящего изгиба.

Пинцет

Незаменимый инструмент в процессе ремонта. Для работы с электронными устройствами пинцет должен быть антистатическим и антимагнитным. Эти факторы стоит учитывать при выборе, потому как пинцеты бывают для разных областей применения.

Пинцеты бывают разных видов. Рекомендуется иметь пинцеты с разными изгибами, но достаточно будет одного пинцета с прямым тонким наконечником. В основном вам необходимо будет выполнять следующее:

Металлическая двухсторонняя лопатка

Также этот инструмент известен как стальной шпатель или лабораторный шпатель. Там, где spudger слаб или недостаточно точный, а риск повреждения не высок, можно использовать шпатель.

Отлично подойдет для следующих работ:

Металлический шпатель устойчив к повреждениям и в отличии от пластиковых инструментов, дает возможность с большей силой произвести воздействия в процессе ремонта. Но также не стоит забывать, что этот инструмент не является антистатическим.

Магнитный коврик

Для многих людей, обратный процесс сборки электронного гаджета является основной причиной возникновения неуверенности в своих ремонтных способностях. Но теперь все будет в порядке, потому что есть магнитный коврик!

Магнитный коврик позволяет сортировать снятые детали на месте, а также благодаря обозначенным разделителям на коврике, можно разложить детали по порядку разборки. Еще по поверхности коврика можно писать вытираемым маркером и отмечать важные для себя этапы. Так что вы точно не запутаетесь при разборке и сборке вашего смартфона.

Вряд ли что-то может больше расстроить, чем падающий маленький винтик со стола на ворсовый ковер!

Есть один маленький лайфхак на случай маленького винта и коврика 🙂

Если вы когда-нибудь уроните винтик на ковер, вы можете провести магнитным ковриком по полу и винтик обязательно при магнитится к коврику!

Что нужно подготовить, приступая к ремонту телефона

1. Купить запчасти

Существует огромное количество онлайн магазинов где можно купить запчасти для вашего мобильного телефона, но есть большое различие в качестве деталей. К примеру, на технику Apple вообще нет новых оригинальных запчастей в открытой продаже, такова политика компании. Но вы всегда можете купить копию запчасти в высоком качестве или купить б/у запчасть снятую с оригинального iPhone, но это уже на ваш выбор.

При выборе запчастей могут встречаться следующие обозначения:

OEM (original equipment manufacturer) что означает – «оригинальный производитель оборудования», детали категории OEM, технически идентичные тем, что поступают на сборочные конвейеры, но не факт что это оригинал.

AAA++ (обозначение класса) что означает некий ранг, который относит деталь к оригинальности запчасти, но все же является высококачественной копией.

2. Подготовьте рабочее место

Рабочее место, где вы будете производить ремонт, должно быть чистым, иначе ваш мобильный телефон может поцарапаться. Мелкие детали и винтики крепятся болтиками разной длинны, и чтобы ничего не потерялось, сортируйте все снятые детали в правильном порядке.

3. Не стоит спешить, но и не стоит оставлять на потом

По своему опыту могу сказать, что ремонт лучше делать сразу за один подход, чтобы ничего не осталось и не потерялось. Выберите подходящий день, когда будет достаточно свободного времени, посмотрите нашу видео инструкцию и примерно рассчитайте сколько времени необходимо на ремонт.

4. Сделайте резервную копию

Если ваш смартфон в рабочем состоянии, и вы можете подключить его к компьютеру, сделайте резервную копию данных перед началом ремонта.

5. Электростатические заряды

Приступая к ремонту, рекомендуется, не носить статические материалы, такие как шерстяной свитер или одежда из нейлона. Чтобы наверняка обезопасить себя и устройство, прикоснитесь к металлическому предмету перед ремонтом, чтобы слить все имеющиеся заряды. Еще вы можете использовать при ремонте антистатический браслет или перчатки.

Источник

Подборка инструмента для ремонта мобильных и прочей электроники.

Набор инструментов при помощи которого можно чинить смартфоны планшеты, компьютерные комплектующие и прочую электронику средних и малых размеров.

В сборке представлено то, чем я пользовался когда-то, чем пользуюсь сейчас и что хотелось бы купить в свою мастерскую.

Чтобы что-то починить, это что-то нужно для начала раскрутить.

Набор отверток Ya Xun YX-6025

реклама

Хороший набор известной фирмы. Большое количество насадок. Крепкая металлическая ручка. Довольно увесистая, в руке держать приятно. Но маловата немного. Удобный чехол для хранения бит. Держаться крепко, не выпадают.

Кроме набора полезно иметь отдельные отвертки с несменными наконечниками.

DIYWORK 0,6 Y

Для снятия экранов понадобится присоска. Важно, чтобы она была эластичная и не сильно глубокая.

Чтобы поддеть приподнятый присоской экран я всегда использовал металлический стоматологический шпатель. Вещ крайне удобная при ремонте. Очень легко открывать клипсы шлейфов. Края у этого шпателя со всех сторон округлые и поцарапать им что-либо практически невозможно. Всем рекомендую, Привыкается быстро.

реклама

Если есть сомнения по поводу металлического шпателя, то можно использовать пластиковый. В любом случае лишним такой шпатель не будет.

Ещё в мастерской может понадобиться скальпель вот такого плана.

Скальпель удобный механизм зажима пера крепкий, ничего не болтается.

Важным инструментом при ремонте электроники является пинцет. От его качества зависит многое, в том числе и скорость работы. Если пинцет хлипких и гнётся, то им сложно удержать микросхему или шлейф при пайке. Кончики пинцета должны быть жёсткими и плотно смыкаться. Ламели у пинцета должны быть упругими и достаточно длинными, чтобы было удобно его держать. Когда я работал в сервисе по ремонту телефонов я с этой проблемой намучился конкретно, пока не купил хороший пинцет. Ходи потом весь день в восторге.

Не помню уже какой точно у меня был тогда, но сейчас я бы с удовольствием купил себе такой.

Есть пинцет и подешевле

реклама

Существенно дешевле и тоже неплох. Главное покупать самые дешёвые черные пинцеты. Ими очень сложно что-то сделать без нецензурных проклятий.

С вспомогательными вещами закончим и перейдём непосредственно к пайке.

Такой паяльник я использую уже длительное время. Очень нравится. Быстро нагревается и хорошо держит температуру. Моту только отметить, что жала идущие в комплекте довольно быстро износились и стоит сразу докупить комплект жал.

реклама

реклама

Стоит сразу приобрести что-то для очистки жала паяльника. К примеру такой клубок металлической стружки.

реклама

Для отпайки разъёмов от шлейфов и для прогрева плат перед пайкой компонентов понадобится термофен.

В идеале конечно купить хорошую паяльную станцию.

реклама

Отличная паяльная станция! На одной из работ при увольнении хотел выкупить такую. Начальник отдела сначала согласился продать как списанную, но потом передумал чего-то. Наверное вспомнил как мы выпрашивали её у директора и подумал, что тот вряд ли успел об этом забыть)

Ещё одна полезная вещ для мастерской это микроскоп.

VAHIGCY Микроскоп

реклама

Бывает, что всё должно работать, а не работает, под микроскопом посмотрел, а там шлейф под лаком оборван. Нужен не часто, но при случае существенно облегчает поиск неисправности.

В набор ремонтника можно ещё добавить универсальное зарядное устройство

Раньше это были просто чёрные лягушки, а теперь и с дисплеем и с USB выходом. Суть не поменялась, можно заряжать аккумуляторы от мобильных устройств напрямую.

К отделу пайки я бы добавил ещё универсальный держатель микросхем.

Раньше у меня была стойка с двумя крокодильчиками и купой сверку. Эта штука выглядит как то, что мне подходит) Подобного рода держатели упрощают работу и иногда существенно. Ненужно городить подставку из коробок и заниматься прочими ритуалами. Просто закрепил, повернул как необходимо и паяй.

Остановиться при подборе инструмента очень непросто, хочется и лабораторный блок питания, и осциллограф, и инфракрасную паяльную станцию и программаторы всякие. И все это увеличивает возможности при ремонте оборудования и техники. Желаю, чтобы всё это у вас появилось)

Источник

Все типы отверток для мобильного телефона

Если вы всерьез озадачились самостоятельным ремонтом мобильного телефона, то первое, что потребуется сделать, это приобрести набор отверток для него.

Использование кончика ножа в качестве заменителя нормального инструмента иногда может помочь, но чаще это заканчивается испорченным шлицем, а то и чем похуже.

Итак, какие же из множества существующих видов отверток нам потребуются?

Плоские отвертки

Прямые шлицы не так уж часто, но всё же встречаются в сотовых телефонах. Основная причина их малораспространенности – ненадежная фиксация жала отвертки при закручивании или откручивании.

Для обозначения таких инструментов используют два числа:

Очень часто плоская отвертка используется не по прямому назначению, а для того, чтобы поддеть какой-нибудь элемент конструкции.

Крестовые отвертки

На сегодняшний день существует три основных типа таких шлицев, использующихся в смартфонах и планшетах.

По форме они маркируются как PH, PZ и PX, по типоразмеру – 000, 00, 0, 1, 2 и т.д. в сторону возрастания толщины.

PH – самая обыкновенная крестовая отвертка, разработанная компанией Philips еще в 30-х годах минувшего века. Именно ее чаще всего используют в быту для закручивания шурупов, саморезов.

Однако в прецизионной технике гораздо чаще используется более подходящий для этого тип PX. Отвертки этой разновидности имеют более короткое и тупое крестообразное жало.

PZ происходит от названия Pozidriv. Это жало имеет между четырьмя основными четыре дополнительных луча меньшего размера, благодаря чему шлиц по форме напоминает восьмилучевую звезду румбов компаса.

Из-за большой глубины шлица такие винты не слишком подходят для миниатюрной техники.

Шестигранные отвертки

Для винтов со шлицами в форме шестигранника применяют так называемые инбусы – г-образные стержни шестигранного же сечения.

Маркируются такие инструменты как HEX, однако в гаджетах подобные винты встречаются не так уж часто. Гораздо более распространено семейство TORX, созданное американской компанией Camcar.

В самом простом варианте шлиц представляет не шестигранное углубление, а нечто вроде шестилучевой звезды со скругленными краями. Также используются варианты TORX PLUS и TORX TR.

Маркируются такие отвертки буквой T с числом, причем чем оно больше, тем больше толщина инструмента. Наиболее часто употребляемые при ремонте сотовых телефонов – T3 – T7.

Фигурные отвертки

Производители цифровой техники создали множество видов фигурных шлицев, чтобы осложнить жизнь конкурентам и ремонтникам как таковым.

К ним относятся всякого рода спаннеры, Tri-Wing, Quadrex и прочие извращения, в мобильной технике практически не употребляющиеся. Во всяком случае, обзаводиться ими ради единоразового ремонта никакого смысла нет.

Сменные жала

Большинство полупрофессиональных наборов отверток предусматривают использование сменных жал. Это позволяет снизить цену и уменьшить габариты набора. Как правило, для их использования применяют цанговый держатель.

Хотя нередко сменное жало просто вставляется в рукоятку, где фиксируется двумя выступами.

Производители

Наиболее качественными считаются наборы отверток следующих фирм:

Источник

Выбираем отвертку для разборки iphone

Критерии выбора

Самыми важными требованиями ко всем отвёрткам считаются их прочность, долговечность, практичность и надёжность

Именно на эти критерии очень важно обращать внимание. Кроме того, с большим вниманием стоит относиться не только к насадкам на отвёртки, но и к их корпусам, которые также должны быть надёжными и качественными. На таких инструментах и комплектах с ними лучше всего не экономить

На таких инструментах и комплектах с ними лучше всего не экономить.

Рукоятки лучше всего выбирать из прочной стали с рифлёным покрытием. Такие инструменты не скользят в руках, а потому ими очень комфортно работать. Такие отвёртки для работы с мелкими деталями можно найти у Sparta.

Наборы для ремонта телефонов

В настоящее время для ремонта iPhone применяются специальные наборы инструментов. В зависимости от их назначения меняется комплектация инструментов. Сейчас на рынке появились универсальные наборы для ремонта телефонов со сменными наконечниками разных типов. Если вас интересует инструмент для ремонта только моделей одного производителя, то вам не надо тратиться на наборы с большим количеством наконечников. Достаточно будет одного набора с 4-6 видами насадок.

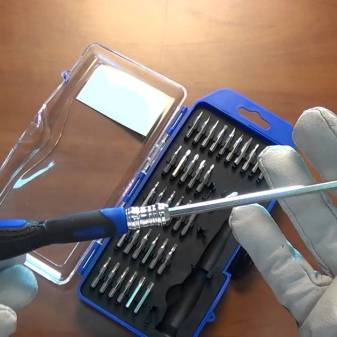

Самый популярный набор отверток для ремонта iPhone – это Pro´sKit. Удобный практичный набор отверток в комплекте с присоской для замены экрана. Набор состоит из 6 предметов и 4 насадок для отвертки. С помощью такого набора можно легко ремонтировать 4, 5 и 6 модели iPhone. Работать инструментами из этого набора очень удобно.

Еще один универсальный набор для ремонта телефонов – это MacBook. В нем представлены все 5 видов отверток, необходимых для разбора всех моделей iPhone. Его отличие от предыдущего набора в том, что он не имеет насадок-наконечников на отвертку. Все инструменты выполнены в виде стационарной отвертки, что увеличивает размеры набора и усложняет его хранение. Однако и цена такого набора ниже и варьируется около 400 рублей.

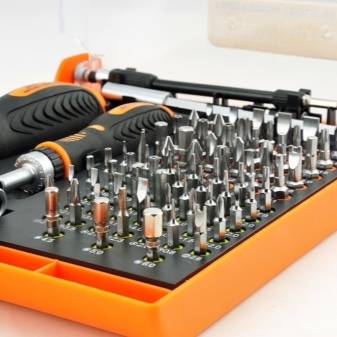

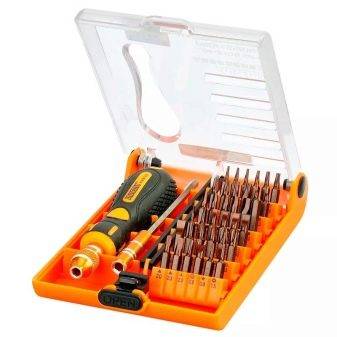

Следующий представитель наборов – это набор инструмента Jakemy. По своей комплектации и назначению похож на набор Pro´sKit, но уступает ему, так как имеет всего 3 насадки-наконечника, и цена немного выше, около 550 рублей. Он также пригоден для ремонта 4, 5 и 6 модели iPhone.

Наилучший вариант – это портативный набор отверток для ремонта iPhone, Mac, MacBook CR-V. Набор имеет в своем арсенале 16 насадок для отвертки и универсальную рукоять. В данном наборе представлен весь спектр инструментов, которые необходимы для ремонта всех моделей iPhone.

Не стоит прикладывать чрезмерное усилие при откручивании винтов. Это может привести к срыву шлицев на отвертке или винте. А также при закручивании не надо усердствовать. Можно повредить резьбу на винте или корпусе телефона. Тогда ремонт займет гораздо больше времени и средств.

Обзор отверток из Китая для разборки iPhone ждет вас далее.

Основные моменты в разборке

Не всегда только специалисты, которые занимаются профессиональным ремонтом техники, должны иметь набор инструментов для ноутбуков — иногда они могут потребоваться и для домашнего использования. Большая часть отвёрток и других сопутствующих инструментов практически всегда подходят для всех моделей ноутбуков, планшетов и мобильных, за исключением тех, что выпускает американская марка Apple. Для них предусмотрены немного другие инструменты.

При внимательном рассмотрении руководства пользователя ноутбука можно узнать, каким образом и с помощью чего можно без труда открыть крышку ноутбука. То же обстоит и с мобильными телефонами. Про мануал забывать не стоит: он в значительной степени может помочь решить многие проблемы.

Сразу стоит отметить, что большой ошибкой неопытных пользователей является открытие ноутбука или другой мелкой техники при помощи обычной плоской отвёртки, поскольку она очень сильно повреждает пластмассу и корпус в целом. Более того, повреждение может быть нанесено даже на печатную плату.

Актуальные наборы

На сегодняшний день многие марки выпускают разнообразные наборы для ремонта сотовых телефонов и их разборки. Например, большой популярностью пользуются наборы Thinkpad. В них имеется семь отвёрток для винтов, а также щелевые варианты с самыми разными размерами.

Крестообразные варианты следует искать у марки Philips. У этой же марки можно найти удобный пластиковый пинцет и магнит для захватывания маленьких винтиков.

Также на сегодняшний день на рынке сопутствующих товаров могут быть найдены и китайские отвёртки для ремонта мобильных телефонов и ноутбуков. Нельзя сказать, что качество у них очень плохое, однако, служат они гораздо меньше тех же немецких. Сложно сказать, насколько хороши низкокачественные отвёртки от сомнительных китайских производителей, хотя на первое время они вполне могут подойти.

При выборе нужного набора для домашнего использования очень важно убедиться в том, чтобы в нём были не только обычные плоские и крестовые отвёртки, но также и редкие варианты — звёздочки, которые нередко пригождаются в открывании ноутбуков и мобильных. Иногда могут понадобиться и шестигранные варианты

Поскольку разбор ноутбука — дело нелёгкое и при этом очень деликатное, к этому процессу стоит отнестись со всем вниманием. Далее рассмотрим наиболее популярные наборы, которые могут пригодиться и на которые стоит обратить внимание

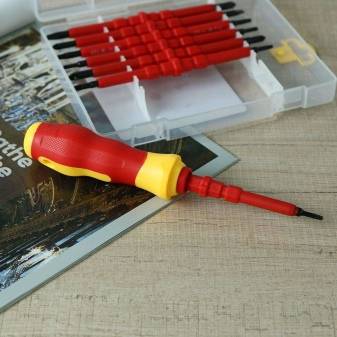

Набор Intertool. В нём есть три разновидности отвёрток, которые изготовлены из высококачественной хромированной стали, у них есть вращающиеся головки

Для тех, кому трёх отвёрток будет мало, можно обратить внимание на набор Intertool с семью инструментами. Данные наборы считаются проверенными временем, а потому их нередко рекомендуют специалисты.

Также рекомендуем обратить внимание на Sigma 30 в одном

Здесь на одну рукоятку рассчитано аж 30 универсальных насадок. Данный набор негабаритный и очень удобный. Его без труда можно носить с собой куда угодно.

Для быстрого и качественного разбора ноутбука можно воспользоваться набором отвёрток Berg. В него включены десять двусторонних универсальных насадок. Средняя стоимость набора составляет тысячу рублей.
Также у многих марок есть мини-отвёртки и электроотвёртки, которыми очень легко пользоваться.

Типы инструмента для ремонта мобильной техники

Любая отвертка состоит из рукояти со вставленным в нее стержнем с наконечником. Рукоять обычно изготавливается из синтетических сплавов, реже из дерева. Размеры рукояти напрямую зависят от габаритов винтов, для которых предназначена отвертка. Диаметр рукояти инструмента для ремонта продукции компании Apple колеблется в диапазоне от 10 до 15 мм.

Такие маленькие размеры обусловлены мелкими деталями, которые приходится монтировать, чтобы исключить срыв шлица на винте. В процессе работы под действием механического воздействия наконечник отвертки быстро изнашивается, поэтому его изготовляют из износостойких сплавов, таких как молибденовый.

Отвертки подразделяют по типу наконечника, которых в современном мире великое множество. Каждый производитель мобильных телефонов пытается превзойти своих конкурентов в плане безопасности информационных технологий. Компания iPhone использует инструменты с несколькими типами наконечников.

Для разбора iPhone 4 модели вам понадобится всего две отвертки Slotted (SL) и Philips (PH). Для разборки корпуса телефона понадобится Slotted (SL), а для демонтажа деталей и элементов Slotted (SL) и Philips (PH).

Чтобы провести ремонт 5 модели iPhone, понадобится инструмент Slotted (SL), Philips (PH) и Torx Plus Tamper Resistant. Для демонтажа корпуса телефона не обойтись без Torx Plus Tamper Resistant, а разборка элементов телефона пройдет при помощи Slotted (SL) и Philips (PH).

Для ремонта 7 и 8 модели iPhone понадобится полный спектр инструментов. В зависимости от модификации телефона винты могут различаться. Для разбора корпуса понадобятся Torx Plus Tamper Resistant и Tri-Wing. Для демонтажа деталей телефона пригодятся Slotted (SL), Philips (PH) и Torx Plus Tamper Resistant.
