Тактико-технические характеристики парашюта Д5 серии 2

Имея большую площадь купола и сравнительно небольшую массу парашюты Д-5 сер. 2 обеспечивают безопасное приземление парашютиста. В комплекте парашютной системы применяется запасная парашютная система З-5, З-6П. В целях страховки на ранце этих систем устанавливают усовершенствованные парашютные приборы ППК-У.

Тактико-технические характеристики парашюта Д-5 сер.2.

Габариты уложенного парашюта.

Длина без стабилизирующего купола в камере, смонтированного на ранце: 595+10 мм;
Ширина без парашютного прибора: 335+10 мм;
Высота: 220+10 мм;

Масса парашюта без переносной сумки и приборов не более 13,8 кг.

Особенности строения купола.

Парашютирование и приземление.

Для безопасного приземления парашютист должен двигаться по направлению ветра и избегать бокового положения или движения спиной по направлению движения ветра. Для разворота по ветру перед приземлением нужно развернуться, перекрещивая свободные концы. Подготовка к приземлению включает в себя необходимость плотно сжать ноги и слегка согнуть их в коленях. Стопы необходимо держать параллельно земле. Ноги при этом должны быть напряжены.

После касания ногами земли парашютисту нужно упасть на бок или сделать кувырок вперед по направлению движения. Затем парашютисту необходимо “погасить купол” парашюта для чего он должен встать на ноги и либо как можно быстрее оббежать купол сбоку, тем самым изменив его форму против ветра, либо взявшись за 2-3 нижних (расположенных в данный момент ближе к земле) стропы начать подтягивать их на себя, что так же повлияет на форму купола после нескольких метров натяжения. После того как весь купол ляжет на поле парашютист должен собрать парашют в сумку и вернуться на старт.

Источник

Тактико-технические характеристики и управление парашютом Д1-5-у

Парашют Д1-5-у (десантный — 1-я модель — 5-я управляемая) был разработан после Великой Отечественной войны на базе десантного парашюта ПД-47. Он был одним из самых массовых парашютов, применявшихся в СССР. Предназначен данный парашют для учебно-тренировочных прыжков начинающих парашютистов и благодаря высокой надёжности и простоте популярен в России и до настоящего времени.

Тактико-технические характеристики парашюта Д1-5-у.

Минимальная высота прыжка из горизонтально летящего самолета на скорости полета до 180 км./ч. при немедленном введении парашюта в действие равна 150 метрам. Средняя вертикальную скорость снижения парашютиста, приведенная к стандартной атмосфере и замеренная на участке от 0 до 35 м. от земли равна 5,1 метра в секунду.

Парашют Д1 5у обеспечивает устойчивость при снижении. Управление парашютом осуществляется при помощи двух специальных строп управления. Разворот купола на 360° в любую сторону при натяжении одной стропы управления происходит за время не более 18 секунд. Скорость горизонтального перемещения парашютиста в процессе снижения в среднем равна 2,47 метра в секунду.

С парашютом Д1-5у применяются полуавтоматические приборы раскрытия парашюта ППК-У-575А или КАП-3П-575 и запасные парашюты типа 3-2, 3-1П, 3-3, 3-4 или 3-5.

Габариты уложенного парашюта, мм:

Масса парашюта не более 17,5 кг с полуавтоматическим прибором без переносной сумки.

Комплект парашюта Д1-5-у.

Особенности строения купола парашюта.

Купол круглой формы, сделан из перкаля, площадью 82,5 м². Состоит из четырёх секторов, каждый из которых сшит из пяти полотнищ. Для придания прочности по поверхности купола нашит усилительный каркас из капроновых лент прочностью на разрыв 150 кгс., образующих по периметру 28 петель, к которым крепятся 28 строп прочностью на разрыв 125 кгс., длинной 8,87 метра от кромки купола до полуколец подвесной системы. В центре купола имеется полюсное отверстие диаметром 430 мм. Между стропами у кромки купола нашиты карманы, ускоряющие наполнение купола. На полотнище между стропами 27-28, 28-1, 1-2 треугольные отверстия. При выходе воздуха из них создается реактивная сила, перемещающая купол в горизонтальном направлении. Для управления куполом к стропам 28 и 1 монтируются капроновые стропы управления, к ним красные клеванты (в простонародье бомбышки). Прочность строп управления на разрыв 150 кгс.

Введение в действие парашюта Д1-5-у.

Парашют имеет три способа введения в действие:

1. Принудительное раскрытие ранца со стягиванием чехла с купола вытяжной верёвкой.

Карабин вытяжной верёвки крепится к тросу в самолёте. После отделения парашютиста натягивается вытяжная веревка до первой петли, шпильки вытяжного троса выходят из конусных замков, ранец расчековывается, под действием массы парашютиста натягивается вытяжная веревка до второй петли, выходит купол в чехле, выходят стропы из сот на ранце, из сот на чехле, рвётся обрывная стропа, чехол принудительно стягивается самолётом с купола. Время проходящее с момента отделения от самолета до полного наполнения купола парашюта составляет около 3 секунд.

2. Принудительное раскрытие ранца со стягиванием чехла с купола шаровым вытяжным бесстропным парашютом.

В этом случае вытяжная веревка не крепится к чехлу. Карабин верёвки крепится к тросу в самолёте. После отделения парашютиста от самолета под действием его массы вытяжная верёвка натягивается, шпильки вытяжного троса выходят из конусных замков, ранец расчековывается, выходит шаровый бесстропный парашют, вытягивает за собой купол в чехле, выходят стропы из сот на ранце, из сот на чехле, шаровый парашют стягивает чехол с купола на длину стренги. Воздушный поток попадает в кармашки на кромке купола. Происходит наполнение купола с одновременным стягиванием чехла. Стренга состоит из капронового шнура длиной 1010 мм (в двойном сложении) и прочностью 550 кгс. Шаровый вытяжной парашют крепится к чехлу купола и стренгой к полюсу парашюта.

3. Ручное раскрытие ранца.

Расчековка ранца происходит вручную, парашютистом при помощи вытяжного кольца через заданный промежуток времени или на определённой высоте, а также с помощью страхующего прибора ППК-У-575А, в случае если по каким-либо причинам парашютист не сделал этого самостоятельно.

Управление парашютом Д1-5У.

Прежде всего необходимо определиться с терминологией:

Как было ранее упомянуто, парашют Д-1-5У имеет собственную скорость по горизонту, равную 2,47 м./с. и разворачивается на 360° за 18 сек.

После раскрытия парашюта и убедившись, что он работает нормально, парашютист должен определить свое положение в пространстве, найти аэродром и точку приземления. Определить снос, посмотрев на землю через край запасного парашюта. При хорошей выброске и одинаковом направлении ветра по высотам, парашютист должен смещаться по створу в направлении точки приземления. Поставив парашют нейтрально к ветру, т.е. боком, определить возможное место приземления.

Подготовка к приземлению на большом и малом сносе одинаковая. Нужно плотно сжать ноги и слегка согнуть их в коленях. Стопы держать параллельно земле. Ноги напряжены. После касания ногами земли упасть на бок или сделать кувырок вперед по направлению движения. Встать на ноги. Собрать парашют в сумку и вернуться на старт.

Если парашютист обнаружил, что из-за изменившихся погодных условий он не попадает в заданную точку приземления, он должен определить место возможного приземления, подобрать безопасный участок и двигаться туда. В случае резкого усиления ветра во избежание выноса за пределы аэродрома необходимо встать на малый снос и применить метод глубокого скольжения, что подразумевает под собой вытяжение двух-трех передних строп на 2-3 метра, в следствии чего форма купола будет нарушена и парашют начнет стремительно двигаться вниз в сторону натянутых строп. Не менее чем на высоте 100 метров стропы необходимо отпустить, чтобы купол восстановил форму и парашют вновь приобрел свою обычную скорость снижения перед посадкой.

Источник

Парашют: главное «оружие» десантника

Фото: Минобороны РФ

Научно-исследовательский институт парашютостроения холдинга «Технодинамика» – одно из немногих предприятий в мире, которое способно выполнять полный цикл работ с парашютными системами. Институт участвовал в создании всех парашютных систем, которые применялись и применяются в Воздушно-десантных войсках (ВДВ) России.

Пять самых популярных парашютов для российских десантников – модели, уже проверенные временем, а также последние новинки для ВДВ, ‒ в нашем материале.

Простота и надежность: каким должен быть десантный парашют

Если вкратце обозначить основные требования к десантному парашюту, то ключевые слова – это простота и надежность. Действительно, парашют должен иметь минимально простую конструкцию, но вовремя сработать в любой ситуации. При всем этом он должен быть неприхотлив в эксплуатации – хорошая парашютная система сама позаботится о раскрытии купола. Даже десантник без особой подготовки способен с этим справиться – просто шагнуть в небо из самолета и не забыть свести ноги вместе в момент приземления.

Сама конструкция парашютов в принципе не меняется годами, чего не скажешь о тканях, из которых они изготавливаются. В самом начале это были натуральные материалы – шелк например. Затем появились синтетические – полиамид (капрон) и полиэфир (лавсан). Каждый из них имеет как недостатки, так и достоинства. К примеру, лавсан не так восприимчив к солнечному свету, температуре и внешним повреждениям.

Но, как отмечают специалисты, главное здесь другое. Одна из ключевых характеристик парашютной ткани – воздухопроницаемость. К примеру, шелк довольно сильно пропускает воздух, капрон уже не так, а воздухопроницаемость современных тканей совсем мала и иногда доходит до нуля. Чем меньше купол пропускает воздух, тем меньше может быть его размер, а соответственно, и масса. Обычно вес купола составляет порядка 15 кг.

Современные парашюты могут обеспечить мягкую посадку десантникам весом до 160 кг. Раньше этот показатель не превышал 120 кг. Дело не только в том, что десантники покрупнели, скорее увеличился объем вооружений. Если раньше прыгали без вооружений и бронежилетов, то сейчас только один бронежилет «Ратника» весит более 15 кг. Поэтому и необходимы новые легкие ткани, которые позволяют ощутимо снизить укладочный объем парашюта. Так что работа по поиску новых материалов в НИИ парашютостроения никогда не приостанавливается.

Институт участвовал в создании всех парашютных систем, которые применяются в Российской армии. С парашютами, разработанными в стенах института, совершаются как боевые, так и тренировочные прыжки из самолетов и вертолетов. Сегодня основными десантными системами разработки НИИ являются парашюты Д-6 серии 4 и Д-10. К серийному выпуску готовится система Д-14 для экипировки «солдата будущего» «Ратник». Об этих и других моделях парашютных систем – в нашей подборке.

Д-1: первый шаг в небо

При помощи этого парашюта совершили свой первый самостоятельный прыжок, пожалуй, все парашютисты нашей страны. Парашют Д-1, который из-за своего веса в 17 кг получил прозвище «Дуб», появился в 1955 году. С того времени это самый популярный парашют для тренировочных прыжков начинающих парашютистов. Некоторые его модификации используются до сих пор практически без изменений. Особенностями этого парашюта являются простота и надежность – считается, что нужно очень постараться, чтобы этот купол не сработал.

Фото: Минобороны РФ

Минимальная высота прыжка с Д-1 составляет всего 150 метров, из летательного аппарата на скорости около 180 км/ч. При этом парашютист будет снижаться примерно со скоростью не более пяти метров в секунду.

«Дуб» обладает круглым куполом. Считается, что такие парашюты сложно управляемы. Однако современный вариант Д-1-5У имеет специальные прорези на куполе, благодаря чему парашютист может маневрировать во время снижения.

Д-6: рекордсмен по прыжкам

Парашют Д-6 серии 4 пришел на смену Д-5 и стал основным в войсках. Испытания новой парашютной системы начались в середине 1970-х годов, а на вооружение парашют был принят в середине 1980-х. Д-6 прошел полный цикл испытаний – он продолжал свою эволюцию на протяжении почти восьми лет. Примечательно, что все эти годы Д-6 уже применялся в войсках.

Сегодня по показателям надежности Д-6 не имеет аналогов в мире, отмечают специалисты. Дело в том, что с Д-6 прыгали солдаты-срочники с минимальной парашютной подготовкой, поэтому система активно совершенствовалась с учетом простоты и надежности. Специалисты НИИ парашютостроения активно сотрудничали с Государственным испытательным центром Минобороны и ВДВ, в результате чего система Д-6 была доработана до идеального состояния.

Д-10: «патиссон» в небе

На службе ВДВ сегодня находится система Д-10, которая пришла на смену Д-6. Она прошла все испытания в начале 2000-х годов. Конечно, по объему наработки она еще несравнима с Д-6, но со временем приблизится к уровню последнего, считают эксперты. Парашюты Д-6 серии 4 в войсках активно заменяются на Д-10.

Изначально Д-10 создавался для того, чтобы устранить основную проблему, которая существует у десантных парашютов – проблему схождения парашютистов в воздухе. Например, когда десантируется большая группа (до 120 человек), все одновременно раскрывают парашюты в воздухе, и воздушные потоки могут столкнуть парашютистов друг с другом. Даже в такой ситуации конструкторами парашютов предусмотрено спасительное решение – запасной парашют, который можно открыть в ситуации, когда в твой купол провалился другой парашютист. Естественно, посадка все равно будет жесткой – тяжелых травм не избежать.

Д-10 создавался именно для того, чтобы не допустить такого сценария. Поэтому у него такая необычная форма – купол напоминает не шар, а скорее патиссон. Эта форма обеспечивает ему особую аэродинамику, которая уводит парашют при попадании в «след» другого парашюта.

Кроме особой формы, у этого парашюта есть еще один важный элемент, обеспечивающий безопасность, – страхующий парашютный прибор. Выпрыгнув из самолета, через несколько секунд десантник должен дернуть за кольцо, которое раскроет ранец с основным куполом. В случае если парашютист забыл это сделать, за него «дернет кольцо» специальное устройство.

Сегодня Д-10 считается основной парашютной системой ВДВ. С «десятым» прыгают во время тренировок, применяют для реальных боевых прыжков. С этим парашютом десантируются изо всех типов военно-транспортных самолетов (Ил-76, Ан-22, Ан-26 и других), а также из вертолетов Ми-8 и Ми-26. Десантник весом не более 150 кг сможет с Д-10 прыгнуть с высоты до 4 км, а минимальная высота прыжка составляет 200 метров.

Д-14: парашют для «Ратника»

Фото: Минобороны РФ

По своей конструкции новая парашютная система не похожа на все предыдущие модели. Традиционно основной парашют находится за спиной десантника, а запасной – спереди. Грузовой контейнер располагается также сзади, под основным парашютом. Д-14 имеет несколько другую конструкцию: основной и запасной парашюты располагаются за спиной, а спереди – большой грузовой контейнер. На нем расположено несколько точек подвески для различного оборудования, кроме того, контейнер можно использовать как плот при посадке на воду. Благодаря такой конструкции, когда стрелковое вооружение в прямом смысле под рукой, десантник может вступить в бой, находясь еще в воздухе.

«Штурм»: без ранца за спиной

Еще одна российская перспективная парашютная система – безранцевый парашют «Штурм». Главная особенность этой модели следует из самого названия – «Штурм» не имеет ранца. Купол такого парашюта уложен в специальном мешке, который находится в салоне самолета. На десантника он крепится при помощи простой подвесной системы, а ввод парашютной системы происходит прямо из воздушного судна.

Видео: НИИ парашютостроения

Это существенно экономит время на десантирование бойцов – ценные минуты не тратятся на раскрытие стабилизирующего парашюта, затем основного. Таким образом десантники могут совершать прыжки с малой высоты – 70-80 метров, а сама высадка десантников может стать внезапным ударом для противника.

При всех своих достоинствах парашютная система «Штурм» еще не принята на вооружение. На данный момент продолжаются испытания системы по использованию в боевых условиях.

События, связанные с этим

Знамя Победы в небе над Подмосковьем: история рекордного прыжка

Источник

Запасная парашютная система З-5

Используется с основными парашютами: Д-6 серии 4, Д-5 серии 2. Запасной парашют для десантных и учебно-тренировочных систем.

Рис. 1. Запасной парашют З-5

Парашют быстро и удобно монтируется и демонтируется к подвесной системе основного парашюта. Размещение парашюта спереди позволяет легко вводить его в действие любой рукой выдергиванием звена ручного раскрытия и осуществлять визуальный контроль.

Эксплуатационные особенности:

Параметры

Запасной парашют З-5 предназначен для спасения парашютиста при отказе основного парашюта и для учебных тренировок в пользовании им.

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами 140 кг парашют обеспечивает:

2. Габаритные размеры уложенного парашюта, мм:

3. Масса парашюта без переносной сумки не более 5,2 кг.

Тактико-технические данные частей парашюта

В комплект парашюта З-5 входят следующие основные части:

Рис. 2. Основные части парашюта З-5

1. Купол площадью 50 м² имеет круглую форму, изготовляется из капронового полотна арт. 5601Ш и состоит из четырех секторов.

Первое и пятое полотнища — из белого или крашеного капронового полотна арт. 56011АП большой воздухопроницаемости. В центре купола находится полюсное отверстие диаметром 700 мм, перекрытое с внешней стороны восемью карманами из; капронового полотна арт. 56005крП.

У нижней кромки расположены 24 петли для крепления строп, длиною по 6300 мм, изготовленных из капронового шнура ШКП-150, а в центре купола — уздечка из капронового шнура 10КП-Окр или капроновой ленты ЛТКкрП-25-200.

На расстоянии 1400 мм от нижней кромки на стропы нанесены метки для прекращения укладки строп в соты.

2. Промежуточная подвесная система, изготовленная из капроновой ленты ЛТК-44-1600, состоит из двух лямок, соединенных между собой перемычкой. В качестве перемычки используется капроновая лента ЛТКМкрП-27-1200 в два сложения.

Присоединение промежуточной подвесной системы запасного парашюта за одну скобу крепления запрещается.

Для удобства укладки парашюта на внешней стороне лямок имеется надпись «левый» и «правый».

3. Ранец конвертообразной формы из капронового авизента, имеет четыре клапана — два боковых (левый и правый), верхний и нижний. Двойное дно ранца укреплено рамой жесткости. Длина гибкого шланга 380 мм, длина ранцевых резин: верхнего клапана — 260 мм, боковых — 370 мм, нижнего — 425 мм.

4. Вытяжное кольцо с двумя шпильками — металлическое. Для удобства захвата ручка кольца по отношению к основанию отогнута на 60° и утолщена. Шпильки троса расположены одна от другой на расстоянии 90 мм. Длина каждой шпильки 32 мм. Длина троса от ограничителя до последней шпильки равна 615 мм.

5. Переносная сумка прямоугольной формы, сшита из капронового авизента арт.56039. Размеры 410X260X380 мм.

Переносная сумка из авизента Б арт. 6700 имеет размеры 510X260X380 мм,

Источник

ПАРАШЮТ Д-5 СЕРИИ 2

Парашют (рис. 12, 13) предназначен для учебно-тренировочных прыжков из транспортных самолетов.

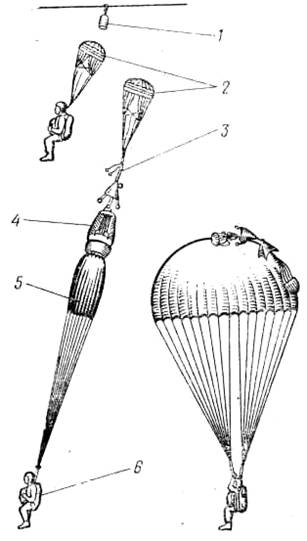

Рис. 12. Схема раскрытия парашюта Д-5 серии 2:

1 ─ камера стабилизирующего купола; 2 ─ стабилизирующий купол; 3 ─ соединительное звено; 4 ─ камера основного купола; 5 ─ основной купол; 6 ─ ранец

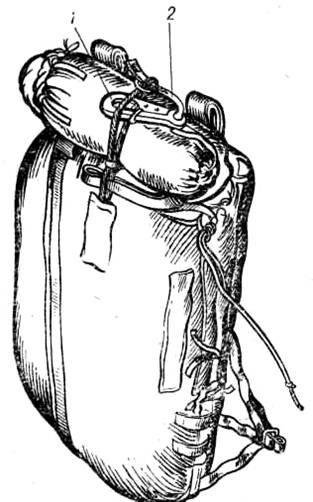

Рис. 13. Общий вид уложенного парашюта Д-5 серии 2:

1 ─ карабин; 2 ─ лента зачековки

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами не более 120 кг парашют Д-5 серии 2 обеспечивает:

─ не менее 80 применений на скорости полета до 400 км/ч по прибору и высотах до 8000 м при немедленном введении стабилизирующего парашюта в действие и последующем снижении на нем в течение 3 с и более;

─ устойчивость при снижении;

─ возможность прекращения снижения на стабилизирующем куполе в любой момент путем раскрытия двухконусного замка вытяжным кольцом;

─ минимальную безопасную высоту применения из горизонтально летящего самолета на скорости полета 160 км/ч по прибору со стабилизацией 3 с ─ 200 м, при этом время снижения на полностью наполненном куполе основного парашюта ─ не менее 10 с;

─ среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере и общей массе парашютиста с парашютами 120 кг, на участке 30─35 м от земли ─ не более 5 м/с;

─ быструю потерю высоты при скольжении без явлений складывания купола;

─ применение двух страхующих приборов (основного и дублирующего) с длиной шланга 240 мм;

─ быстрое гашение купола после приземления при отсоединении правого свободного конца подвесной системы посредством замка ОСК-Д;

─ применение запасных парашютов типа 3-2 или 3-5;

─ усилие, необходимое для раскрытия двухконусного замка вытяжным кольцом или прибором, ─ не более 16 кгс.

2. Габаритные размеры уложенного парашюта, мм: длина без стабилизирующего купола в камере, смонтированного на ранце, ─ 595+10;

ширина без парашютного прибора ─ 335+10; высота ─ 220+10.

3. Масса парашюта без переносной сумки и приборов не более 13,8 кг.

Тактико-технические данные частей парашюта

1. Камера стабилизирующего купола цилиндрической формы, изготовлена из капронового авизента (арт. 56039). Длина камеры 300 мм, ширина в сложенном виде ─ 190 мм. В верхней части камеры имеется карабин, который крепится к камере капроновой лентой ЛТКкрП-26-600 прочностью 600 кгс. В нижней части камеры нашиты диаметрально противоположно четыре кольца НП-25-8 для контровки камеры с кольцами стабилизатора. В подгибку верхнего основания камеры вложен капроновый шнур-завязка ШКП-150 прочностью 150 кгс для затяжки верхнего основания камеры. В ушко карабина пропущена и прострочена зигзагообразной строчкой капроновая лента ЛТКкрП-26-600 прочностью 600 кгс для зачековки резиновой соты, смонтированной на ранце. Масса камеры ─ 0,155 кг.

Камера предназначена для укладки в нее стабилизирующего купола, строп и верхней части стабилизатора.

2. Стабилизирующий купол изготовлен из капронового полотна (арт. 56004П или 56008П) и состоит из основы и боковины. Купол имеет форму усеченного конуса с площадью большого основания 1,5 м². Для обеспечения наполняемости купола в его полюсной части нашито вытяжное устройство, состоящее из восьми карманов, материалом для которых служит крашеное каландрированное полотно (арт. 56005крПК или 56005крП). На внешнюю сторону основы купола настрочены в радиальном направлении усилительные ленты ЛТКП-15-185 прочностью 185 кгс и круговые ленты ЛТКП-13-70 прочностью 70 кгс. На куполе имеется 16 строп из капронового шнура ШКП-150 прочностью 150 кгс. Длина строп № 1,4, 5, 8, 9, 12, 13 и 16 в свободном состоянии от нижней кромки купола до петель стабилизатора ─ 520 мм, а строп № 2, 3, 6, 7, 10, 11, 14 и 15 ─ 500 мм.

На каждую боковую сторону пера нашито по ленте с кольцом для контровки с кольцами, нашитыми на камере стабилизирующего купола.

Масса стабилизирующего купола ─ 0,57 кг.

3. Соединительное звено из капроновой ленты ЛТКМкрП-27-1200 прочностью 1200 кгс в два сложения, предназначено для соединения стабилизирующего купола с ранцем на этапе стабилизированного снижения и с основным куполом на всех этапах работы.

В верхней части соединительное звено образует петлю размером 130 мм для присоединения коуша стабилизатора. На расстоянии 410 мм от верхней петли пришита петля из капроновой ленты ЛТКкрП-26-600 прочностью 600 кгс для присоединения фала гибкой шпильки прибора. Нижняя часть соединительного звена разветвляется, образуя силовые ленты, в концы которых вшиты пряжки двухконусного замка.

На силовые ленты с двух сторон нашиты перемычки из капроновой ленты ЛТК-44-1600 прочностью 1600 кгс. Между перемычками вшита капроновая лента прочностью 1200 кгс, образующая петлю для присоединения к уздечкам камеры и основного купола. Образовавшийся из лент соединительного звена треугольник с обеих сторон закрыт косынками, изготовленными из капроно─вого авизента серого цвета (арт. 56039).

Под одну из косынок соединительного звена с использованием капроновой ленты прочностью 600 кгс нашито направляющее кольцо для фала гибкой шпильки прибора. На силовых лентах около пряжек имеются стрелки для контроля правильности монтажа и постановки силовых лент на двухконусный замок. Длина соединительного звена ─ 1030 мм.

Масса соединительного звена ─ 0,275 кг.

4. Камера основного купола из капронового полотна серого цвета (арт. 56023крП), предназначенная для укладки основного купола и строп, имеет форму цилиндра высотой 635 мм и шириной (в сложенном виде) 450 мм. Продолжением нижнего основания служит специальный рукав, в подгибку которого вставлено эластичное кольцо для обеспечения упорядоченного выхода основного купола из камеры.

Поверхность камеры усилена двумя капроновыми лентами прочностью 600 кгс, которые образуют уздечку. Для удобства укладки купола на край камеры нашита косынка из капронового полотна серого цвета.

В подгибку верхнего основания для затяжки камеры

вложен капроновый шнур прочностью 150 кгс. В нижней части камеры прикреплены две пары съемных резиновых сот. На обратной стороне, на расстоянии 185 мм от нижнего основания камеры, пришит фартук, который имеет четыре окна, образованные люверсами, для пропуска съемных резиновых сот.

На камере нашиты один средний газырь, группа правых и группа левых газырей для укладки строп, три ленты распределителя сот с сотами из ранцевого шнура для удержания строп в газырях.

Для удобства укладки строп на газырях нашиты капроновые ленты прочностью 150 кгс.

Масса камеры ─ 0,44 кг.

5. Купол (Рис. 14) из капронового полотна (арт. 56009П) имеет форму двадцативосьмиугольника и предназначен для безопасного снижения и приземления парашютиста. Площадь купола равна 83 м².

Для увеличения прочности нижняя кромка купола прошита капроновыми лентами прочностью 200 кгс, а его центральная часть ─ лентами прочностью 70 кгс.

На куполе крепится 28 строп из капронового шнура прочностью 150 кгс и длиной 9000 мм.

Масса купола ─ 8,136 кг.

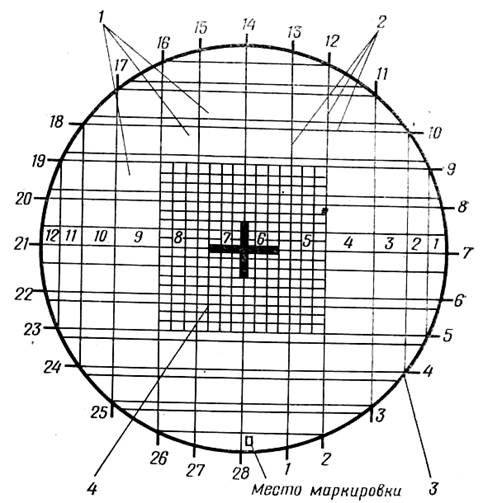

Рис. 13. Форма купола парашюта Д-5 серии 2 в плане.

Цифры по кругу ─ номера строп, цифры внутри круга ─ номера квадратов:

1─ полотнища купола; 2, 4 ─ усилительный каркас; 3 ─ петли для строп.

6. Подвесная система из капроновой ленты ЛТК-44-1600 прочностью 1600 кгс, предназначена для удобного размещения парашютиста и является соединительным звеном между парашютистом и куполом.

Подвесная система снабжена замком ОСК-Д и состоит из следующих основных частей: главной лямки с наспинно-плечевыми обхватами, одной пары отделяемых свободных концов, ножных обхватов.

На свободных концах подвесной системы закреплены разъемные пряжки. С обратной стороны главной лямки (справа ─ ниже замка ОСК-Д, слева ─ ниже изогнутой пряжки) пришиты с помощью капроновой ленты ЛТКкрП-43-800 прочностью 800 кгс пряжки для крепления ремней грузового контейнера. В нижней части главная лямка раздвоена, ленты сшиты встык, а на них нашита ватная накладка для удобного сидения в подвесной системе.

В середине нижней части главной лямки с внешней стороны пришита петля из капроновой ленты прочностью 800 кгс для крепления звена грузового контейнера.

По обеим сторонам от петли на расстоянии 150 ─ 165 мм с использованием капроновой ленты прочностью 600 кгс пришиты пряжки-полукольца для подтягивания нижних углов ранца к главной лямке.

Плечевые обхваты, образовавшие грудную перемычку, далее проходят через окна главной лямки и при помощи прямоугольных пряжек, вшитых в концы плечевых обхватов, образуют поясной обхват.

Нижние концы наспинно-плечевых обхватов, пропущенные между лентами главной лямки и огибающие их нескольких местах, образуют ножные обхваты.

Масса подвесной системы 2 кг.

7. Ранец из капронового авизента состоит из дна, правого и левого клапанов. Дно ранца двойное, в него вставлена рама жесткости.

Ранец предназначен для размещения в нем купола со стропами, уложенными в камеру, части свободных концов подвесной системы и страхующего прибора. На ранце имеются двухконусный замок и гибкий шланг, обтянутый хлопчатобумажной лентой ЛХХ-40-130 цвета лаки прочностью 130 кгс.

Длина шланга ─ 380 мм.

8. Вытяжное кольцо с тросом предназначено для раскрытия двухконусного замка. Оно изготовлено из стального прутка и состоит из корпуса, ограничителя, троса и проволочной петли.

Масса кольца ─ 0,1 кг. Длина троса─ 600 мм.

9. Страхующий прибор (основной) АД-ЗУ-240, ППК-У-240Б или КАП-ЗП-240Б.

Длина шланга прибора 240 мм, длина троса 397 мм, длина петли 19 мм, длина фала гибкой шпильки

Масса страхующего прибора ─ 0,95 кг.

При установке на парашют только одного прибора для раскрытия двухконусного замка прибор может быть укомплектован петлей длиной 42 мм. Серьга в этом случае не применяется.

10. Страхующий прибор (дублирующий) АД-ЗУ-240, ППК-У-240Б или КАП-ЗП-240Б.

Длина шланга ─240 мм, длина троса ─ 397 мм, длина петли─19 мм, длина фала гибкой шпильки ─ 360 мм.

Масса прибора ─ 0,95 кг.

11. Серьга, предназначенная для соединения основного и дублирующего приборов, изготовлена из стали. Толщина серьги ─ 2,5 мм. Серьга имеет два отверстия: одно предназначено для конуса затвора замка, другое ─ для петель основного и дублирующего приборов.

12. Переносная сумка прямоугольной формы, изготовлена из грузового авизента.

Габариты сумки ─ 260X740X600 мм. Масса сумки ─ 0,725 кг.
