Наиболее интенсивная система
Наиболее интенсивная система А расположена в фиолетовой и ближней ультрафиолетовой областях; две более слабые системы, В и С, расположены тоже в фиолетовой области. Система Лумиса и Уатсона расположена несколько дальше в ультрафиолете. [1]
Как видно, наиболее интенсивными системами являются пятиточечная и семиточечная. Последняя характеризуется несколько большим коэфициентом заводнения, но требует, очевидно, и больших сроков для продвижения воды к эксплоатационным скважинам в связи с большими расстояниями до них. При одинаковых же расстояниях семиточечная система потребует большее количество скважин на единицу площади, поэтому-то предпочтение чаще отдается пятиточечной системе. [3]
На некоторых залежах с низкими коллекторскими свойствами, где даже наиболее интенсивные системы воздействия с внутри-контурным разрезанием не в состоянии обеспечить нужных темпов разработки, с самого начала их эксплуатации проектируется площадное заводнение. Применение этого метода обеспечивает нужные темпы разработки даже при самых плохих кол-лекторских свойствах залежи. [6]
В связи с этим следует различать физически возможный нижний предел проницаемости, обусловленный природными факторами ( соотношением физических свойств коллектора и флюидов), при условии применения наиболее интенсивной системы воздействия и соответствующего оборудования в процессе разработки месторождения. Это значение нижнего предела проницаемости следует принимать при подсчете геологических запасов нефти. С другой стороны, нужно различать нижний предел проницаемости, обусловленный существующей или внедряемой запроектированной рациональной схемой разработки нефтяного месторождения и использования различных методов ПНП, в том числе и физико-химических, направленных на снижение проницаемостной неоднородности пластов, следовательно, на увеличение охвата пластов воздействием. [9]
В связи с этим следует различать физически возможный нижний предел проницаемости, обусловленный природными факторами ( соотношение физических свойств коллектора и флюидов), при условии применения наиболее интенсивной системы воздействия и соответствующего оборудования в процессе разработки месторождения. Это значение нижнего предела проницаемости следует принимать при подсчете геологических запасов нефти. [10]
Применяется также избирательная система внутриконтурно-го заводнения. Наиболее интенсивной системой воздействия на пласт считается площадное заводнение. [12]
Нефть, Газ и Энергетика
Блог о добычи нефти и газа, разработка и переработка и подготовка нефти и газа, тексты, статьи и литература, все посвящено углеводородам
Системы разработки нефтяных залежей
Системы разработки нефтяных залежей (месторождений) с поддержанием пластового давления
Приконтурное заводнение . Нагнетательные скважины размещаются в непосредственной близости от контура нефтеносности или даже между внешним и внутренним контурами нефтеносности.
Внутриконтурное заводнение. Воздействие на пласт в этом случае осуществляется через систему нагнетательных скважин, расположенных по той или иной схеме внутри контура нефтеносности. Это более интенсивная система воздействия на залежь нефти, позволяющая сократить сроки выработки запасов и быстро наращивать добычу нефти.
Разновидности внутриконтурного заводнения: разрезание залежи линиями нагнетательных скважин на полосы, кольца, создание центрального разрезающего ряда с несколькими поперечными рядами и в сочетании с приконтурным заводнением.
Перечисленные системы заводнения, как правило, применяются на больших оконтуренных месторождениях с установленными границами и достаточно достоверными данными о характеристиках пласта.
Блоковое заводнение целесообразно на больших неоконтуренных месторождениях, когда по данным разведочных скважин очевидна промышленная нефтеносность в районе их расположения. Тогда внутри каждого блока бурят добывающие скважины в виде рядов, число и плотность которых на площади блока определяют гидродинамическими и технико-экономическими расчетами.
Очаговое заводнение используют в сочетании с любой другой системой заводнения для улучшения охвата пласта вытеснением, а также для выработки запасов из отдельных линз или участков пласта (застойных зон), на которые не распространяются влияние закачки от ближайших нагнетательных рядов. Как правило, при очаговом заводнении используют под нагнетание одну из добывающих скважин, расположенную рационально по отношению к окружающим добывающим скважинам и в зоне пласта с повышенной проницаемостью. Однако для очагового заводнения возможно бурение специальной скважины или даже группы скважин для увеличения охвата воздействием большего объема нефтенасыщенной части пласта или его слабопроницаемых зон.
Основные виды заводнения скважин
Наиболее широко распространенным методом воздействия на продуктивный пласт с целью поддержания пластового давления и увеличения конечного нефтеизвлечения является метод закачки воды в пласт (в производственной литературе этот метод называют заводнением). В России более 80% залежей нефти разрабатываются с использованием заводнения.
Закачка воды осуществляется через специальные нагнетательные скважины. Расположение и сетка нагнетательных скважин определяются в технологической схеме разработки месторождения. Закачку воды в продуктивный пласт целесообразно начинать с самого начала разработки нефтяного месторождения.
В этом случае имеется возможность не допустить снижение пластового давления из-за отбора жидкости из продуктивного пласта, поддерживать его на первоначальном уровне, сохранять высокие дебиты нефти по скважинам, интенсифицировать разработку месторождения и обеспечить получение высоких коэффициентов нефтеизвлечения. Как отмечалось, заводнение подразделяется на законтурное, приконтурное и внутриконтурное.
При законтурном заводнении (рис.24) закачка воды в пласт осуществляется через нагнетательные скважины, пробуренные за внешним контуром нефтеносности по периметру залежи. Расстояние между нагнетательными скважинами определяется в технологической схеме разработки данного месторождения. Линия нагнетательных скважин распределяется примерно в 400–800 м от внешнего контура нефтеносности с целью создания равномерного воздействия на залежь, предупреждения образования преждевременных языков обводнения и прорывов воды к эксплуатационным скважинам.
Законтурное заводнение обычно применяется на небольших по размерам и запасам нефтяных месторождениях, в залежах с хорошими коллекторскими свойствами, как по толщине пласта, так и по площади. При таких условиях законтурное заводнение обеспечивает более полную выработку запасов, вытесняя нефть к стягивающим рядам добывающих скважин. К недостаткам законтурного заводнения можно отнести повышенный расход закачиваемой воды из-за частичного ухода за пределы линии нагнетания; замедленное реагирование на залежь из-за удаленности линии нагнетания от добывающих скважин и т.д.
Рис. 24 Законтурное заводнение
Более эффективное воздействие на залежь нефти достигается, когда нагнетательные скважины размещаются (бурятся) внутри контура нефтеносности, в водонефтяной зоне пласта, в более проницаемых участках залежи. Такое заводнение называют приконтурным заводнением.
Приконтурное заводнение применяется:
– на небольших по размерам залежах;
– при недостаточной гидродинамической связи продуктивного пласта с внешней областью;
– с целью интенсификации процесса добычи нефти
Более эффективной системой воздействия на залежи нефти, позволяющей быстрее наращивать добычу нефти, сокращать сроки выработки запасов и повышать конечное нефтеизвлечение, является внутриконтурное заводнение (рис.25).
При внутриконтурном заводнении нагнетательные скважины располагаются (бурятся) внутри контура нефтеносности. Выбор схемы расположения и сетки нагнетательных скважин определяется конкретными геологическими условиями, физико-химическими свойствами нефти т.д.

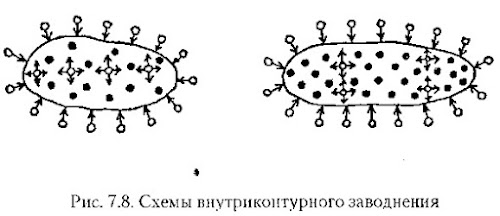

Рис. 25 Внутриконтурное заводнение
В последние годы для интенсификации разработки нефтяных месторождений распространенным методом стал метод искусственного «разрезания» залежи на отдельные площади или блоки за счет закачки воды в ряды нагнетательных скважин, расположенных вдоль намеченных линий разрезания внутри естественного контура нефтеносности. При этом создаются близкие к эксплуатационным скважинам искусственные контуры питания, а каждая площадь разрабатывается самостоятельно В начальный период при внутриконтурном заводнении воду нагнетают в нефтяную залежь. Далее в процессе нагнетания воды в залежи вдоль линии нагнетательных скважин образуется водяной вал, разделяющий залежь на части. Для более быстрого освоения процесса внутриконтурного заводнения закачку воды ведут не во все нагнетательные скважины разрезающего ряда, а через одну скважину, а промежуточные скважины ряда эксплуатируются временно как нефтяные с форсированным отбором нефти.
По мере обводнения эти скважины осваиваются и переводятся в нагнетательные. Впервые в нашей стране внутриконтурное заводнение было осуществлено на крупнейшем нефтяном месторождении в Татарстане – на Ромашкинском месторождении, которое было разрезано рядами нагнетательных скважин на 26 обособленных эксплуатационных площадей.
Внутриконтурное заводнение дает возможность увеличивать темпы отбора нефти и сокращать сроки разработки крупных нефтяных месторождений. В некоторых случаях для интенсификации разработки нефтяного месторождения используют комбинированное воздействие, т.е. законтурное (приконтурное) заводнение с внутриконтурным центральным заводнением.
В настоящее время применяется несколько систем внутриконтурного заводнения, которые отличаются друг от друга расположением нагнетательных скважин, последовательностью ввода их в эксплуатацию, темпами закачки воды в пласт, а также отборами нефти из нефтедобывающих скважин.
При внутриконтурном заводнении применяют и очаговое заводнение. Очаговое заводнение применяется в тех случаях, когда на отдельных участках залежи нет влияния от заводнения, вследствие чего на этом участке падает пластовое давление и, соответственно, падают дебиты нефти в добывающих скважинах. При очаговом заводнении выбирают в центре участка нефтедобывающую скважину, переводят ее в нагнетательную и начинают закачку воды, в результате чего обеспечивается воздействие закачиваемой водой на окружающие нефтедобывающие скважины.
Применяется также избирательная система внутриконтурного заводнения. Наиболее интенсивной системой воздействия на пласт считается площадное заводнение. Добывающие и нагнетательные скважины при этой системе размещаются правильными геометрическими блоками в виде пяти-, семи- или девятиточечных сеток, в которых нагнетательные и добывающие скважины чередуются. С целью интенсификации добычи нефти и увеличения конечного нефтеизвлечения в продуктивный пласт нагнетают газ или воздух, а также осуществляют попеременную закачку воды и газа в пласт.
Усовершенствованной системой воздействия на залежь нефти со сложным строением является попеременное нагнетание воды и газа в пласт. В конце 1971 года на основе анализа разработки Журавлевско–Степановского месторождения Оренбургской области был обоснован и прошел промышленное испытание метод попеременного нагнетания в нефтяную залежь воды и газа с целью повышения эффективности процесса вытеснения и повышения конечного нефтеизвлечения. Сущность этого метода заключается в следующем. Газ, при нагнетании его в продуктивный пласт, внедряется, прежде всего, в высокопроницаемые пропластки, снижает в них фазовую проницаемость для воды, вследствие чего при последующем нагнетании воды в продуктивный пласт выравнивается фронт вытес-
нения и тем самым повышается охват пласта воздействием. Нагнетаемая вслед за газом вода проталкивает его за счет меньшей вязкости в малопроницаемые плотные пропластки, откуда вытеснение нефти будет происходить в результате поршневого и увлекающего вытеснения газа. Метод попеременной закачки воды и газа в пласт является вариантом импульсного воздействия на пласт, так как в этом случае создаются более благоприятные условия для проявления капиллярных сил вследствие двукратного увеличения поверхностного натяжения воды на границе с нефтью. Частичное растворение газа в нефти, уменьшая ее вязкость, также способствует повышению эффективности процесса вытеснения нефти водой. В условиях трещиноватого пласта эти процессы будут идти эффективнее, так как растворимость газа и гравитационное перераспределение вытесняющего агента в нефти усиливаются: растворимость – вследствие увеличения поверхности контакта, а гравитационное перераспределение – за счет свободы потоков в открытых трещинах. Гравитационное перераспределение по мощности пласта нефти и нагнетаемого газа создает условие, препятствующее опережающему обводнению пласта по подошве в залежах с высокой вязкостью нефти. Кроме того, утилизация попутного газа на ранней стадии разработки, ввиду отсутствия потребителей, решает одну из важных задач охраны окружающей среды и недр. Опытно-промышленные работы по данному методу были проведены на Журавлевско–Степановском месторождении Оренбурга в 1971–1974 годы (авторы В.И. Кудинов, И.А. Поворов) и дали хорошие результаты. По данным исследовательских и опытно-промышленных работ конечное нефтеизвлечение при попеременной закачке воды и газа в пласт увеличивается на 8–10%. Дальнейшее промышленное внедрение этого метода сдерживается отсутствием малогабаритных на высокое давление и производительность компрессоров.
Площадное заводнение
Наиболее интенсивная система воздействия на пласт, обеспечивающая самые высокие темпы разработки месторождений. Применяют при разработке пластов с очень низкой проницаемостью.
При этой системе добывающие и нагнетательные скважины размещаются по правильным схемам четырех-, пяти-, семи- и девятиточечным системам.
Рисунок 2.5 Основные схемы площадного заводнения.
Большое влияние на эффективность площадного заводнения оказывает однородность пласта и величина запасов нефти, приходящаяся на одну скважину, а также глубина залегания объекта разработки.
В условиях неоднородного пласта как по разрезу, так и по площади происходят преждевременные прорывы воды к добывающим скважинам по более проницаемой части пласта, что сильно снижает добычу нефти за безводный период и повышает водонефтяной фактор, поэтому площадное заводнение желательно применять при разработке более однородных пластов на последних стадиях разработки месторождений.
Избирательная система заводнения является разновидностью площадного заводнения и применяется на залежах нефти со значительной неоднородностью.
При системе избирательного заводнения разработка залежи осуществляется в следующем порядке. Залежь разбуривают по равномерной треугольной и четырехугольной сетке, и затем все скважины вводят в эксплуатацию как добывающие. Конструкция скважин подбирается таким образом, чтобы любая из них отвечала требованиям, предъявляемым к добывающим и нагнетательным скважинам. Площадь залежи нефти обустраивают объектами сбора нефти и газа и объектами ППД так, чтобы можно было освоить любую скважину не только как добывающую, но и как нагнетательную.
Детальным изучением разреза в скважинах по данным каротажа, проведением в скважинах гидропрослушивания из числа добывающих выбирают скважины под нагнетание воды. Такими скважинами должны быть скважины, в которых нефтепродуктивный разрез вскрывается наиболее полно. Прослеживается гидродинамическая связь выбранной скважины с соседними.
Дата добавления: 2017-04-05 ; просмотров: 3935 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Системы разработки с воздействием на пласт
Наиболее распространенной формой воздействия на пласт является заводнение. В нашей стране этот метод впервые был применен в форме законтурного заводнения на Туймаринском нефтяном месторождении в 1948 г. эта форма заводнения находит применение до настоящего времени на небольших месторождениях с хорошими коллекторскими свойствами. При законтурном заводнении вода закачивается в нагнетательные скважины, расположенные в законтурной части месторождения. В настоящее время эта система разработки практически вытеснена системами внутри-контурного заводнения (Доля законтурн.
Из внутриконтурных систем заводнения нефтяного месторождения наиболее распространены блоковые или рядные системы.
При блоковой или рядной системе заводнения нефтяную залежь разрезают рядами нагнетательных скважин на полосы (блоки), в пределах которых размещают ряды добывающих скважин такого же направления. При вытянутой форме залежи ряды скважин располагают обычно перпендикулярно к ее длинной оси. При круговой форме залежей, особенно с обширными площадями нефтеносности, направление рядов скважин выбирают с учетом зональной неоднородности продуктивных пластов – поперек превалирующей ориентации зон с повышенной толщиной (и, как правило, с повышенной пористостью и проницаемостью) коллекторов. В результате достигается пересечение всех зон, содержащих основную часть запасов нефти, линиями разрезания, и следовательно обеспечение влияния в них закачки воды.
Закачка воды в пласт производится через нагнетательные скважины, расположенные параллельными рядами, которые называются разрезающими рядами или линиями разрезания. Как правило, все скважины разрезающего ряда после бурения непродолжительное время эксплуатируют на нефть при возможно более высоких дебитах. Это дает возможность очистить призабойную зону пласта и снизить пластовое давление в ряду, т.е. создает условия для успешного освоения скважин под закачку воды. Затем скважины через одну осваивают под нагнетание, продолжая интенсивную добычу нефти из промежуточных скважин ряда. Это способствует перемещению нагнетаемой в пласт воды вдоль разрезающего ряда. После обводнения промежуточных скважин они также переводятся под закачку воды. При такой технологии освоения скважин разрезающего ряда вдоль него в пласте создается полоса воды.
Ряды добывающих скважин располагаются параллельно разрезающим рядам. Отбор нефти из добывающих скважин и нагнетание воды в скважины разрезающего ряда обуславливается расширение полосы воды, созданной вдоль ряда и перемещение ее границ в направлении к добывающим рядам. Таким путем обеспечивается вытеснение нефти водой и перемещение ее в пласте к добывающим скважинам.
Очень важным элементом блоковой системы заводнения является ширина блока (полосы) и количество рядов добывающих скважин в блоке. Ширина блоков в зависимости от гидропроводности пласта изменяется от 1,5 до 4 км. Уменьшение ширины полос при прочих равных условиях повышает активность системы заводне-ния благодаря возрастанию перепада давления на единицу ширины блока. С целью уменьшения потерь нефти в центральных частях блоков (на участках стягивания контуров нефтеносности) в пределах блока располагают обычно нечетное количество рядов добывающих скважин, при этом внутренний ряд обычно играет роль «стягивающего».
В зависимости от количества рядов добывающих скважин различают однорядную, трехрядную и пятирядную блоковые системы заводнения.
Уменьшение количества добывающих рядов в сочетании с сужением блока повышает активность системы за счет увеличения градиента давления и уменьшения количества добывающих скважин, приходящихся на одну нагнетательную.
Кроме блоковых систем заводнения широко используются системы с площадным расположением скважин.
Элемент системы представляет собой квадрат, в углах которого находятся добывающие скважины, а в центре – нагнетательная. v = 1.
Элемент системы представляет собой правильный шестиугольник с добываю-щими скважинами в углах и нагнетательной в центре. v = 0,5.
Элемент системы представляет квадрат с тремя добывающими скважинами по каждой стороне квадрата и нагнетательной скважиной в центре. v = 0,33.
Элемент системы представляет собой шестиугольник с тремя добывающими скважинами на каждой стороне и нагнетательной скважиной в центре. v = 0,25.
Чем больше показатель v , тем выше интенсивность системы заводнения. Наиболее интенсивной является пятиточечная система площадного заводнения.
Основное преимущество площадных систем заводнения в рассредоточенном по площади воздействии на пласт, что особенно важно при разработке сильно неоднородных пластов. Их недостаток – зависимость выработки запасов по элементу только от работы единственной нагнетательной скважины.
При блоковых и площадных системах заводнения размещение скважин геометрически упорядочено.
Скважины размещают по равномерной треугольной или квадратной сетке со строго заданным расстоянием между ними. Однако, в сильно неоднородных пластах, на поздней стадии разработки применяется так называемое очаговое заводнение, когда нагнетание производится в отдельные скважины, местоположение которых определяется не геометрическим фактором, а необходимостью выработки запасов на определенном участке залежи.
