какая разница между задней балкой и многорычажкой

Балка или многорычажка?

Подавляющее большинство новых Octavia III получат простое шасси с балкой, которая среди автомобильных фанатов и простых пользователей вызвала множество споров. Skoda настаивает, что комфорт от езды должен быть сопоставимый, независимо от конструкции. Что лучше для новой модели Octavia: балка или многорычажка? Ответ чешские журналисты решили получить у дорог, растаявших после зимы.
Возьмем два автомобиля и проедем по одним и тем же дорогам. Сегодня у нас на тесте автомобили с мощными двигателями 1,4 и 1,8 литра. На обоих автомобилях установлены одинаковые семнадцатидюймовые диски.

С балкой комфорт ниже среднего, на низкопрофильных шинах автомобиль ведет себя несколько грубовато, чувствуется каждый булыжник и большие кочки сотрясают всю машину. Задняя часть кузова добавляет звучание глубоким резонансом.

Справедливости ради отметим, что такое поведение не хуже, чем у предыдущего поколения Octavia 1.4 TSI на семнадцатидюймовых колесах. Кто раньше ездил на Skoda, не будет удивлен или разочарован.

Давайте теперь пересядем в другой автомобиль, c передовым шасси. Да, езда становится более комфортной, особенно в части аудиокомфорта. Но даже этот автомобиль информирует экипаж в точности о каждой кочке. Разница скорее в интенсивности.

На трассе, версия автомобиля с многорычажной подвеской Octavia надежна во всех направлениях, хотя досаждает небольшим раскачиванием. В салон проникает только шум шин сзади. Октавия идет уверенно и даже более гладко, чем при медленной езде. Версия с более простой подвеской также выглядит надежно в управлении, а пассажиры скорее всего с трудом смогут отличить один тип подвески от другой.

На этот раз мы используем нетрадиционным способом строительные материалы. Из всех новых автомобилей VW, Octavia имеет самый длинный задний свес и нам интересно, сможет ли автомобиль поддерживать впечатляющую стабильность даже под нагрузкой.

В багажник грузим восемь мешков сухой смеси. Что касается 1,4 TSI — результат того стоит. Движения кузова становятся невероятно гладкими, сопровождаются только небольшой вибрацией. С некоторым преувеличением можно сказать, что наиболее доступным решением повышения комфорта новой Octavia является не многорычажная подвеска, а триста килограммов цемента.
Переложим груз в другой автомобиль, его движения также становятся более сбалансированными, но разница не столь велика.

Упражнения на треке отложим на закуску, а пока кратко можно подытожить, что ежедневное использование обоих машин не доставит никаких проблем с предсказуемостью в обычных ситуациях на дороге. Особенно впечатляет то, что даже простое шасси в поворотах не оставляет и намека на избыточную поворачиваемость и скольжение, которое сразу же гасится системой стабилизации. Многорычажка в том же темпе обходится и вовсе без вмешательства со стороны электронных схем.

Слалом на взлетно-посадочной полосе аэродрома: больше мощь — меньше время
Мы попытались пройти слалом максимально быстро, на пределе возможностей, до потери сцепления колес с дорогой. С Octavia этот предел очень высок. С балкой автомобиль кренится сильнее и дело выправляет тонкое вмешательство системы стабилизации, которая кроме воздействия на колеса, немного сбрасывает мощность двигателя. В то время, как автомобиль с многорычажкой имеет более высокий предел. Слалом мы прошли быстрее и почти без вмешательства ESP.

После загрузки 320 кг балласта, шасси 1.4 TSI начинает сдаваться, но электроника компенсирует все недостатки. При прохождении дуги, слышен характерный хруст тормозов, это ESP вмешивается в работу, управляя как колесами, там и тягой двигателя. Серебристый автомобиль (с многорычажной подвеской) идет более гладко. Система стабилизации подтормаживает задние колеса и практически не снижает мощность. Таблица измеренных значений показывает, что скорость, с нагрузкой падает не на много. Мы также замерили тормозной путь.

Что это значит?
Никто пожалуй не удивится, если узнает, что каждое шасси имеет свой предел. Важным результатом является то, что более дешевая версия Octavia вполне обладает скоростью и стабильностью. Сейчас ситуация далеко не такая, как с первым поколением модели, которое в предельных ситуациях ведет себя довольно коварно. Да, даже у новинки имеется длинный задний свес, но наличие системы ESP делает управление вполне безопасным.

Измеряемые значения
Прохождение слалома / Тормозной путь со скорости 100 км / ч
1,4 TSI пустой 15,5с / 44,6 м
1,4 TSI с загрузкой 19,4с / 45,2 м
1,8 TSI пустой 13,0с / 42,6 м
1,8 TSI с загрузкой 15,5с / 43,9 м

Конструкция балки: просто кусок металла?
В наше время, даже технологии удешевления автомобилей развиваются, и поэтому казалось бы, такая обычная вещь, как торсионная балка, может сегодня больше, чем в прошлом. На снимке (2) вы можете увидеть конструкцию балки первого поколения Octavia, аналогичная сегодня ставится на Roomster и Rapid.

Новая Octavia использует переменный профиль и имеет улучшенную реакцию на кручение, изгиб и растяжение. В результате, на больших скоростях лучше сохраняется геометрия подвески, тем самым предотвращая потерю сцепления.

Источник

Балка или многорычажка. Что лучше? Сравниваем заднюю подвеску

Конструкций задней подвески достаточно большое количество, но уж так повелось у переднеприводных вариантов, что самые популярные это балка и многорычажная подвеска. Хотя второй вариант с большим количеством рычагов все чаще перестают устанавливать, отдавая предпочтение оппоненту. НО почему? Получается что балка лучше по всем показаниям? Или нет? И что же все таки взять если есть выбор. Давайте подумаем вместе, будет как обычно и видео и голосование в конце статьи …

СОДЕРЖАНИЕ СТАТЬИ

Как я написал выше вариантов задней подвески, действительно много, ведь конструкция задней подвески может различаться и от конструкции привода (передний — задний, полный). Если их перечислить то получается:

Есть еще очень специфические варианты, которые перечислять не имеет смысла, все же они скорее исключение из правил. Однако на переднем приводе прижились всего два первых варианта, то есть это «балка» и многорычажный вариант. Разберем каждый опишем все плюсы и минусы того или иного типа, пожалуй начнем с «многорычажки».

Многорычажная подвеска

Стоит отметить, что этот тип является логичным продолжением двухрычажного варианта. Как становится понятно, в ее конструкции используется большое количество рычагов. Именно благодаря им она крепится к кузову, каждый рычаг отвечает за свои нагрузки. В крайних точках имеются специальные крепления, в которых установлены сайлент-блоки, а также шаровые шарниры, которые эффективно гасят удары при резком возникновении препятствий.

Многорычажная подвеска полностью независима. Заднее колесо не имеет жесткой связи ни с одним из других колес.

Так как здесь имеет место быть независимые элементы, такой тип самый комфортный и безопасный. Автомобиль всегда имеет стабильное пятно контакта с дорожным покрытием, что улучшает вождение (отзывчивость на руль всегда четкая). Все элементы крепятся на подрамниках, через достаточно большие сайлент-блоки, это еще увеличивает и шумоизоляцию колес, то есть в кузов проходит меньше вибраций и шума. Также эта подвеска весит меньше, ведь в строении просто рычаги, нет никаких «балок» которые совсем нелегкие, что уменьшает подрессорную массу.

Из-за комфортности, в основном устанавливается на машинах представительского и премиального класса.

Пробежимся по плюсам:

Теперь о недостатках, а как же куда же без них. Самый большой минус это дороговизна, цена «многорычажки» в отличие от балки выше почти в два раза, что реально может бить по карману.

Сложность конструкции и ремонт. Используется много рычагов, много сайлент-блоков и шарниров. Что намного усложняет конструкцию подвески, ее сложно устанавливать, ее сложно ремонтировать и обслуживать.

Срок службы. Также «многорычажка» не может похвастаться и сроком службы, обычно ближе к 80 – 100 000 выходит из строя один или несколько шарниров или сайлент-блоков, проявляются стуки, нужно диагностировать и менять нужный элемент. А вот чтобы произвести ремонт, нужно снять чуть ли не все рычаги.

Из-за своей дороговизны и сложности в установке и ремонте, применялась только на дорогих авто, хотя сейчас некоторые производители применяют и на авто «С» класса.

Балка

На данный момент самый распространенный тип задней подвески (для автомобилей с передним приводом). А именно применяется «H» – образная торсионная балка. Жестко крепится к кузову автомобиля на 4 точки. Задние колеса автомобиля крепятся непосредственно к самой балке, через подшипник.

Это зависимая подвеска, здесь правое и левое задние колеса, связаны между собой, жестким элементом, а именно балкой. Если одно колесо резко попадает в яму, то есть оно опускается вниз, то другое колесо поднимается вверх, тем самым стабильность сцепления колес падает.

Назвать этот тип «комфортным» язык не поворачивается. Так как здесь нет большого количества «гасящих» сайлент-блоков, да и колеса связаны друг с другом, все удары которые попадают на одно колесо, передаются сразу и на другое. Тем самым большая часть шума от колес, ударов и прочего проходят в кузов. Конечно, если вы находитесь в основном в городских условиях, то балки вам будет достаточно.

Плюсы этого типа:

Отрицательные моменты:

Не смотря, на негативные моменты, эта подвеска намного дешевле своего оппонента. Также ее монтаж и ремонт проще в разы. Банально нечему ломаться кроме пружин и амортизаторов. Вот почему сейчас в большом количестве переднеприводных автомобилей применяется именно такой вариант, а не какой – либо другой. Это банально удешевляет производство на 15 – 20 %, а это очень существенно.

Сейчас небольшое видео смотрим

А сейчас голосование, как вы считаете — что лучше «балка» или «многорычажка»?

НА этом заканчиваю, думаю статья была вам полезна искренне ваш АВТОБЛОГГЕР.

(16 голосов, средний: 4,13 из 5)

Похожие новости

Что такое пыльник. Разберем в автомобиле + живые фото

Вискомуфта. Что это такое и принцип ее работы. Плюс подробное ви.

Источник

Выбрать тип подвески порой можно даже на одной модели автомобиля, но стоит ли переплачивать за более сложную конструкцию? Авто24 готов вступить в дискуссию, давно ставшую хрестоматийной.

Задняя подвеска массового переднеприводного автомобиля может быть попроще – с балкой скручивания (полузависимая) и посложнее – многорычажной (независимая). Каждая имеет свои плюсы и минусы, но мы попытались дать конкретный ответ: так ли уж нужна сложная и дорогая многорычажка среднестатистическому владельцу?

При одном и том же назначении независимая многорычажка имеет деталей примерно вдвое больше, чем полузависимая балка. Но надежность часто одинакова.

Технические моменты

Подвеска служит для того, чтобы обеспечить ход каждого колеса вверх-вниз относительно кузова по заданной траектории. Это нужно, чтобы обеспечить непрерывный контакт колес с дорогой на неровностях и в поворотах при кренах кузова. При этом именно характер перемещения колес определяет комфорт и управляемость автомобиля. Потому и существует несколько типов задних подвесок для переднеприводных авто, из которых самые распространенные как раз и есть – полузависимая торсионная балка и независимая многорычажная.

Полузависимая подвеска или так называемая балка – это фактически два подпружиненных продольных рычага (по одному на каждое колесо), соединенных поперечной балкой. Балка нужна, чтобы ограничить перемещения колес в поперечном направлении (влево-вправо). А чтобы рычаги с колесами при этом не были ограничены во взаимных вертикальных перемещениях, балку делают эластичной, скручивающейся.

Для переднеприводных авто полузависимая подвеска с торсионной (скручивающейся) балкой – рациональный вариант. Но не лишенный недостатков.

То есть, закручиваясь вокруг своей продольной оси, балка почти не мешает колесам оставаться независимыми, потому такая подвеска и называется полузависимой. Благодаря своей простоте этот тип самый недорогой – по сути два рычага и соединяющая их балка.

Многорычажная независимая подвеска устроена сложнее, поскольку каждое колесо удерживается несколькими рычагами. Это, во-первых, обеспечивает каждому колесу полную независимость, а во-вторых, три-четыре рычага дают конструкторам возможность выстроить такую траекторию перемещения колеса, которая наиболее выгодна с точки зрения комфорта и управляемости.

Все ухищрения с тремя-четырьмя рычагами на колесо ради того, чтобы при работе подвески заставить колесо двигаться по траектории, выгодной для управляемости авто.

Дополнительный плюс в том, что вибрации от работы колес по дороге передаются на кузов не через пару сайлент-блоков, как у полузависимой схемы, а через шесть-восемь сайлент-блоков. А это делает движение автомобиля более комфортным.

Предназначения

Таким образом, конструкторы самых распространенных сегодня переднеприводных легковушек имеют в своем арсенале два типа подвески – один якобы подешевле, а второй – с более точной управляемостью. И соответственно, еще не так давно многорычажка подавалась как большое преимущество и применялась на моделях, заявленных как более драйверские.

Однако, инженеры начали совершенствовать конструкцию, работая с сайлент-блоками и меняя сечение и форму соединителя – металлического профиля, соединяющего левый и правый рычаги (собственно, той самой пресловутой балки). И в конце концов старательность конструкторов и отработанные технологии сыграли злую шутку, и даже полузависимая подвеска со временем стала обеспечивать семейным машинкам отличную управляемость. Тем более, общемировые тенденции к упрощению ради снижения себестоимости все набирают и набирают силу.

На современных моделях конструкторы все чаще отказываются от многорычажки в пользу полузависимой балки – они научились и с такой схемой наделять машину хорошей управляемостью.

Недаром многие уважаемые автопроизводители на своих самых популярных моделях вернулись от многорычажки к старой доброй балке – например, как Honda Civic в 2006 г. или нынешняя Mazda 3. А один из европейских хитов – Opel Astra – так никогда полностью независимой подвески и не имел. В некоторых подобных случаях многорычажная подвеска осталась все же доступной, но только в самых мощных и богатых комплектациях моделей – скажем, как у Skoda Octavia третьей генерации, VW Golf в шестом поколении и у современных Ford Focus и Mercedes A-klasse.

Рекомендация Авто24

На более-менее современном автомобиле сегментов В и С даже горячему драйверу вполне достаточно полузависимой подвески – так называемой балки. Ставить при выборе авто условием наличие многорычажки стоит разве что из соображений престижности. Если вам важно небольшое преимущество в виброакустическом комфорте, который иногда дает полностью независимая подвеска, рекомендуем сравнить автомобили с обоими типами ходовой на дороге – и делать выбор уже после того, как разница будет вами замечена.

Источник

Что лучше: балка или многорычажка? Взвешиваем все «за» и «против»!

Замечали когда-нибудь, что в двух разных автомобилях один и тот же участок дороги может оставить совершенно разные впечатления? В одной этот участок может показаться неровным и с большим количеством ям на дороге, а сама езда напоминает качку во время сильного волнения на море.

При этом в другой ничего такого нет, машина едет, почти не раскачиваясь, словно плывет по дороге.

Знакомая ситуация? Наверное, каждый из вас при этом задавался вопросом, почему так происходит. В большинстве случаев ответ на вопрос довольно примитивный, что-то типа: «Эта машина дороже, вот и комфортнее в ней. » В принципе, есть логика и доля правды в этих словах, однако отнюдь цена не решает, как вы будете преодолевать то или иное препятствие, а подвеска автомобиля, в котором вы передвигаетесь.

Разновидностей у автомобильной подвески довольно много, среди них есть как популярные, так и не очень. В современных авто, как правило, используется три основных типа: макферсон (MkPherson), многорычажная подвеска (многорычажка), а также балка. Каждый вариант имеет свои плюсы и минусы, что и приводит к разногласиям между автомобилистами, а также автопроизводителями.

Многорычажная подвеска

Подвеска с использованием множества рычагов (многорычажная подвеска, многорычажка) является усовершенствованной модификацией двухрычажной подвески. Рычаги крепятся либо к кузову, либо соединяются между собой, за счет чего конструкция подвижная и при этом очень прочная. В точках соединения рычагов установлены сайлентблоки (резиновые уплотнители с металлическими втулками), которые смягчают удары, поступающие от колес и делают езду более комфортной. Специальные шаровые шарниры позволяют подвеске двигаться в разных направлениях, не теряя при этом устойчивости и позволяют выдерживать высокие нагрузки. Многорычажка относится к классу независимых подвесок, так как колеса могут менять свое положение независимо друг от друга.

Главным плюсом многорычажной подвески является независимое движение колес во время движения, при этом кузов практически не меняет своего положения. Фото расположенное ниже позволяет более наглядно понять, как это работает. Независимая многорычажная подвеска считается самой эффективной и комфортный среди существующих, за счет чего она и пользуется большой популярностью среди автопроизводителей и устанавливается на большинство современных автомобилей. Рычаги имеют небольшой вес по сравнению с балкой, а также позволяют более тонко настроить подвеску «под себя». Большое количество сайлентблоков делает езду комфортной и существенно снижают уровень шума, поступающий от колес в салон автомобиля.

Плюсы многорычажки:

Есть и недостатки:

Балка

Такой тип подвески более древний и более, на мой взгляд, распространенный, ввиду своей простоты и дешевизны. Как правило, на переднеприводных авто используется «н-образная» торсионная балка, которая жестко крепится к кузову в четырех точках. Сами колеса крепятся к самой балке и являются зависимыми друг от друга, поскольку балка представляет собой жесткую конструкцию, которая двигается полностью и лишь в одной оси. Следовательно, как вы понимаете, балка относится к зависимому типу подвесок. Главным минусом балки является именно «зависимость» колес, проезжая по неровностям одним колесом будет шатать весь автомобиль, а не только одну сторону, как в случае с многорычажкой. После того как одно колесо проваливается в яму, второе также страдает от этого и теряет сцепление с дорогой, так как весь вес ушел на колесо, которое в яме.

Кроме всего прочего, в салоне такого автомобиля будет некомфортно, кроме раскачивания важно также отметить плохое смягчение ударов. Происходит это по причине особенности конструкции балки, в ней практически нет сайлентблоков, поэтому все удары от колес передаются непосредственно на балку, а после и на кузов и в салон. Балка хорошо ведет себя на ровных городских дорогах, а также трассе где нет необходимости в независимой подвеске.

Плюсы балки:

Отрицательные моменты:

Подведем итоги

Как видите, преимущество на стороне многорычажки, однако нельзя сказать, что у балки нет будущего. Напротив, она успешно используется многими автопроизводителями и при правильном подходе, когда учитывается класс автомобиля и его предназначение, балка во многом превосходит многорычажку. Например, на коммерческих авто балка предпочтительнее, так как она дешевле в обслуживании и более вынослива по сравнению с многорычажкой. Там нет большого количества сайлентблоков и рычагов, поэтому и ломаться то нечему, ну разве что амортизаторы и пружины. Кроме того, использование упрощенного варианта подвески позволяет удешевить себестоимость автомобиля, что также весьма важный аргумент при покупке автомобиля.

У меня все, выбор за вами! Взвешивайте все вышеперечисленные «за» и «против», делайте свои выводы и принимайте решение с каким типом подвески вам лучше купить автомобиль. Всем добра, удачи и до новых встреч на Вопрос Авто. Пока!

Источник

Балка или многорычажка

Добрый день друзья )))
Хочу узнать на счёт задней подвески, у кого стоит балка, а у кого многорычажка?
У меня 1.6 Trendline — стоит балка. При покупке машины спрашивала у менеджера про подвеску, уверял что будет многорычажка, оказалось нет ((
Вижу в городе авто с 1.4TSI у них многорычажка. Так от чего же зависит зад. подвеска? Только от движка или ещё от комплектации?

Спасибо за внимание.

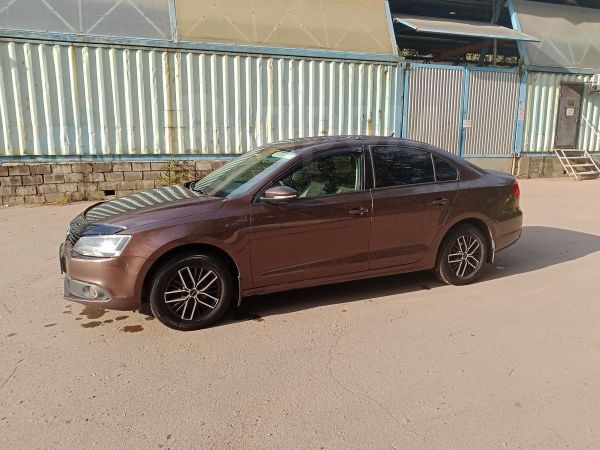

Volkswagen Jetta 2012, 105 л. с. — другое

Машины в продаже

Volkswagen Jetta, 2014

Volkswagen Jetta, 2015

Volkswagen Jetta, 2016

Volkswagen Jetta, 2014

Комментарии 65

У меня Джетта 2.5 на балке, не знаю у бати Мазда 6 многорычажка особый разницы в управлении по городу не вижу. На трассе когда скорость 110км+ вот тогда чувствуются при резких маневрах. Переживать из за этого точно не стоит.

1,6 мин комплектация, куплена в туле.кондей, музыка с флешкой, все стекла с доводчиком и…МНОГОРЫЧАЖКА.думаю дело в регионе

…аналогичная была ситуация. При заказе авто был уверен в том, что авто поставляемые в Россию и страны Европы будут комплектовать многорычажной задней подвеской в отличии от американского рынка — где даже машинки с мотором 2,5 идут на балке (лично видел этот автомобиль). Поэтому даже не вникал в это.
А когда в день выдачи авто заехал на шиномонтаж для смены резины, увидел ЭТУ П-образную «штукенцию» и…просто не знал как понимать увиденное (разочарование, грусть, вид авто сзади…)

Сравнивал свою балку с многорычажкой, покатался на джетте 1.4, вот честно никакой разницы в мягкости/жесткости подвесок и вообще в управляемости машин не заметил. Не устраивает только внешний вид: уж слишком сильно эту балку видно. А вообще обидно конечно, 1.6 и так в мощности сильно обделили, так еще и с подвеской схалтурили.

Можно чипануть консерву:) на уровне St1. Знать бы точно есть ли возможность чиповки под custom.

Владею трендом на ручке с климатом. Балка мешает чисто эстетически. На управляемости до 150 не сказывается, после при входе в поворот присутствует легкое едва уловимое таскание. Если за рулем не первый день особо не почуствуешь.
PS: Зимой на любой машине будет чуство «прицепа» все зависит от скорости и резины.
PPS:вообще джетта рулится очень прилично, колея не чуствуется на руль реагирует с достатком. Многорычажка необходима большей части для комфорта, к томуже на MKVI стоит, поправте если ошибаюсь, полузависимая балка как раз для лудшей управляемости по сравнению с обычной балкой.

Да не, вроде как она полностью зависимая-стоит тяга панара, и сама балка стоит на оси колес почти. А полузависимая, это как на девятке например. Но я тоже могу ошибаться.

Владею трендом на ручке с климатом. Балка мешает чисто эстетически. На управляемости до 150 не сказывается, после при входе в поворот присутствует легкое едва уловимое таскание. Если за рулем не первый день особо не почуствуешь.
PS: Зимой на любой машине будет чуство «прицепа» все зависит от скорости и резины.
PPS:вообще джетта рулится очень прилично, колея не чуствуется на руль реагирует с достатком. Многорычажка необходима большей части для комфорта, к томуже на MKVI стоит, поправте если ошибаюсь, полузависимая балка как раз для лудшей управляемости по сравнению с обычной балкой.

после 150 входить в поворот?

Владею трендом на ручке с климатом. Балка мешает чисто эстетически. На управляемости до 150 не сказывается, после при входе в поворот присутствует легкое едва уловимое таскание. Если за рулем не первый день особо не почуствуешь.
PS: Зимой на любой машине будет чуство «прицепа» все зависит от скорости и резины.
PPS:вообще джетта рулится очень прилично, колея не чуствуется на руль реагирует с достатком. Многорычажка необходима большей части для комфорта, к томуже на MKVI стоит, поправте если ошибаюсь, полузависимая балка как раз для лудшей управляемости по сравнению с обычной балкой.

Именно ЗИМОЙ очень замечал чувство прицепа на шевроле круз (там балка)…посмотрим как будет зимой на гольфе (многорычажка)…

За такую цену на вялом автомате, на 1,6 и на балке это жесть(( турбо движок очень круто) в любом случае на машине не будешь ездить 10 лет… Самый норм движок это 122 силы, вот его надо было брать) мне вообще в 790 без скидки машина обошлась

Спасибо (((
Я как бы люблю свою «жесть», и что купила назад теперь не вернешь ((( раньше мне надо было здесь регистрироваться и с такими опытными советоваться что брать (

Все на своих ошибках учатся) в след раз будешь знать уже
