Ресивер из баллона фреона
Доступный и легкий ресивер для пневмосистемы.
Баллон для фреона. Их кучи за 100 р. в пунктах приема металла или в гаражах по заправке кондиционеров.
Нам нужен оранжевый, 404 газ. Потому что он в полтора раза толще и крепче всяких остальных серых и зеленых.
Родной кран с какими-то хитрыми резьбами между 1/4 и 1/8, он не нужен его просто выкручиваем.
Нужны болванки с резьбой. Резьба нужна дюймовая трубная 1/8 и 1/4 — она используется во всех пневмофитингах. Готовых гаек из стали под приварку в продаже не видел. Можно заказать токарю, можно купить метчик и нарезать резьбу самому, можно купить в сантехнике за 36 р. стальную муфту 1/2. меньше к сожалению нет, но нас спасет футорка 1/2-1/4.

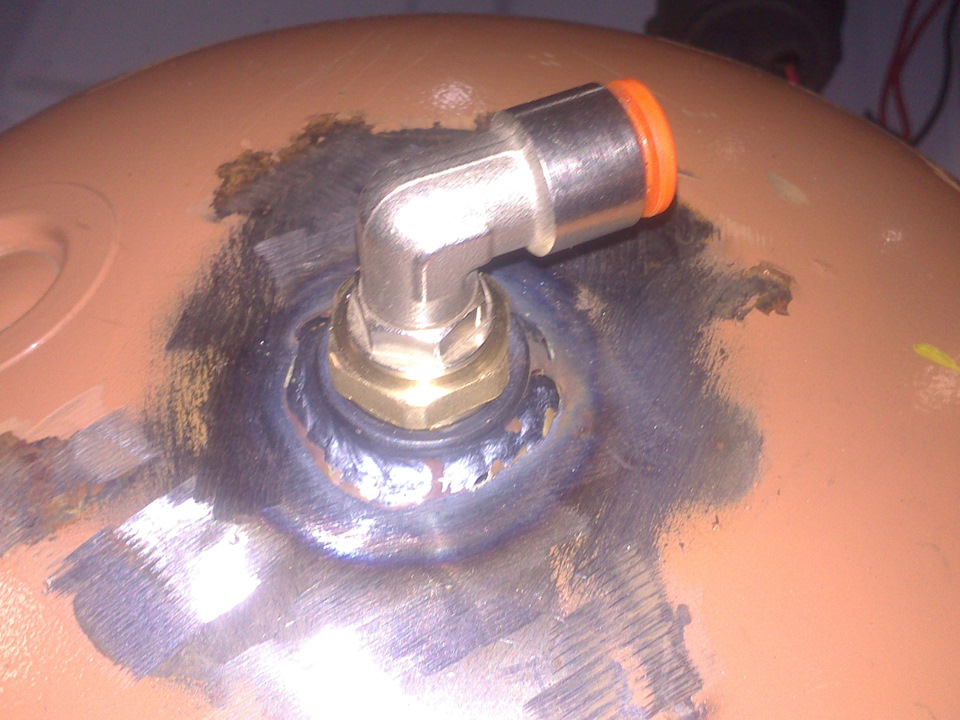

Коронкой или ступенчатым сверлом сверлим баллон, привариваем половинку муфты.
Правда в Джима такой баллон никуда кроме салона не лезет )))
Поэтому это — не для Джима.
Для Джима подобный баллон надо будет распилить и укоротить.
Suzuki Jimny 2000, двигатель бензиновый 1.5 л., 115 л. с., полный привод, механическая коробка передач — тюнинг
Машины в продаже
Suzuki Jimny, 2021
Suzuki Jimny, 2021
Suzuki Jimny, 2021
Suzuki Jimny, 2012
Комментарии 48
Может можно рассверлить, чем варить и нарезать резьбу на 1/4 или какая там на пневматике?
А 410 А не толще, который розовый?
как думаете плюсом к рессиверу на 24л(компрессор слабый) пойдет или лучше на 25-50л добавлять?
Сомнения 1-насчет его надежности=взрывоопасности, давление до 10атм, но мало ли тонковат.Покраска личных авто в гараже.
2-не мало ли по объему, с др стороны большой на 50л быстро убьет компрессор…, а этот минимум вреда нанесет так?
Если брать то только оранжевые так?
Сложно сказать. Со слабым компрессором может есть смысл снизить давление в ресивере, но взять их побольше. Для гаража думаю да, оранжевые.
как думаете плюсом к рессиверу на 24л(компрессор слабый) пойдет или лучше на 25-50л добавлять?
Сомнения 1-насчет его надежности=взрывоопасности, давление до 10атм, но мало ли тонковат.Покраска личных авто в гараже.
2-не мало ли по объему, с др стороны большой на 50л быстро убьет компрессор…, а этот минимум вреда нанесет так?
Если брать то только оранжевые так?
Да маленький он, лучше баллон на 50 л купить просроченный пропановый, пролить водой чтоб не вонял и будет окнорм. Выкрутите родной вентиль (обычное направление резьбы) и закрутите бочонок или муфту 3/4″ с фум-лентой, дальше переходники и приведёте к стандартным 1/2″ или даже 1/4″ для накручивания быстросъёма. Даже сварка не нужна. В баллоне резьба коническая, но 3/4 закручивается норм.
добавил уже на 12л вроде от фреона оранжевый.Убавил макс.давление компрессора до 6атм(больше для покраски и гаража не нужно), чтобы увел.ресурс и производительность…вроде получше, 827 1.4 пистоль на 2.2атм тянет и не падает давление, при 2.5атм уже падает…
Давления-то больше не нужно, но нужен объём, он эти 8 атмосфер когда закачивал, качал на 2 объёма твоих ресиверов больше, ну т.е. 24л х 2. Поэтому сомнительное решение, мож лучше поставить обдув?
а какая связь…24х2 разве?6 и 8атм в 24л ресивере это разница в 2 раза?Обдув в смысле 220в вентилятор на голову компрессора?
Да обдув на рёбра. Связь? ну какая связь — 6 атмосфер воздуха «лежат» в баллоне или 8, две атмосферы (два объёма баллона) надо доложить чтобы было 8, если у тебя их там уже 6, ну и то же при снижении давления.
а какая связь…24х2 разве?6 и 8атм в 24л ресивере это разница в 2 раза?Обдув в смысле 220в вентилятор на голову компрессора?
Ну т.е. «запихивая» 8 атмосфер в 24 л баллон компрессор заполняет его 8х24л воздухом, 8х24=192л.
ну разница то не 2 раза!а всего лишь 6х24 или 8х24!
+читал что при перегреве снижается производительность, особенно резко после 5-6атм накачки у таких компрессоров!И попробовал сделал и правда…легче ему стало!
8х24-6х24=2х24, о чём я и написал
Мы наверное не понимаем друг друга потому, что ты под 2х24 понимаешь 2 накачанных ресивера, а я говорю про 2 объёма воздуха при обычном атмосферном давлении. Про объём.
ну это 2 баллона, но не 2 раза) как бы.
если обдув сделать, то думаю мона до 8атм поднять, без обдува-глупо!
Нет конечно не 2 раза. Просто в случае с давлением 8 атмосфер — в ресивере около 192 литров воздуха, то при давлении 6 — около 144.
ого…не задумался…вы правы, разница приличная!
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
Неисправности
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
Заправка кондиционера своими руками
Первый серьезный ремонт был связан с системой климат-контроля. При покупке авто предыдущий хозяин признался, что с ней есть кое-какие проблемы и что в системе недостаточно фреона. Кондиционер, конечно, холодил, но разница с забортной температурой была всего около 8-10 градусов, да еще и тарахтел холодильник в задней полке. Значит, пришло время заняться этим вопросом.
Все работы я стараюсь делать самостоятельно. Обычно это выходит дороже визита на СТО, но зато я получаю бесценный опыт. Забегая вперед, скажу, что опыт я таки получил, но и без визита к холодильщику не обошлось — он все проверил и доделал, хотя в целом я все сделал правильно.
Главная проблема в том, что дозаправка почти не помогла — температура снизилась всего на пару градусов и перестал дребезжать холодильник. Как выяснилось, причин тому может быть несколько и самую главную я рассмотрю в следующем посте о замене крана печки.
Еще одна возможная причина плохой работы климата — засорившийся испаритель. И третья причина — рассыпавшиеся поролоновые прокладки между радиаторами. Пока что я не проверял ни то, ни другое, но в ближайшее время проверю. Меня очень вдохновило то, что пишут на клубном форуме: у людей после чистки испарителя и замены прокладок кондиционер выдает минус 2 градуса в салоне и стекла изнутри покрываются инеем при температуре за бортом плюс 35. Еще одной причиной плохой работы кондиционера может быть некачественный фреон, но обычно это касается только редкого 12-го. Мне советовали брать отечественный 12, но он продается только в больших 13.6-килограммовых баллонах, поэтому пришлось приобрести китайский:
Пожалуй, не буду подробно рассказывать о том как я возился с дозаправкой, лучше выдам побольше теории и важных моментов, которые могут быть полезны.
Как заправить автокондиционер
О самой дозаправке написано много постов и снято много видео. И вроде все из них понятно, но когда берешься за дело, выясняется множество мелких нюансов, которые кажутся опытному человеку очевидными и он о них не рассказывает. Причем, это касается не только заправки кондиционеров, но и вообще любых ремонтных работ в любой области техники.
Из-за этих мелких нюансов и тонкостей может сложиться такая ситуация: ты стоишь посреди пустыря, весь в масле, в одной руке шланг, а в другой громко свистящий баллон фреона и что с этим всем делать — непонятно, позвонить кому-то или почитать в интернете нет времени и возможности (грязные руки).
К счастью, моя ситуация не была такой ужасной, но я был к этому близок. А теперь о нюансах.
1. Сразу оговорюсь: я рассказываю о дозаправке. Полная заправка требует совсем других навыков, другого оборудования и материалов, других операций. Менять один тип фреона на другой новичку тоже не стоит, потому что это связано со сложными процедурами промывки, вакуумирования, замены масла, резинок и т.д. А вот дозаправка по силам каждому, если не спешить и понимать, что делаешь. Идеальный вариант — когда за зимний сезон у вас просто «убежала» небольшая часть фреона. Небольшая — это меньше половины. Если фреон вышел весь, то лучше сразу ехать к холодильщикам — в системе может быть течь и дозаправка просто уйдет в воздух. К тому же, масло тоже могло «убежать», а это уже чревато выходом из строя компрессора.
2. Теперь о фреоне. Для дозаправки большинство покупает маленькие баллоны 1 кг. Они бывают с маслом, но можно брать и без него — см. п.1. Но самое главное, маленькие баллоны бывают «под штуцер» и «под прокол». Соответственно, адаптеры с вентилем к ним тоже бывают двух разных типов. Очень советую сразу брать баллон и адаптер «под штуцер» — такие баллоны имеют клапан и оставшийся фреон сохранится до следующего сезона. Баллон «под прокол» идет без клапана, поэтому при малейшем форс-мажоре (травит адаптер, сорвалась резьба, соскочил адаптер) весь фреон улетучится — именно это случилось и у меня, и у бывшего владельца.
3. Шланги, манометр, переходники. Идеальный вариант — сразу купить так называемый «тест-коннектор». Это такая штука, состоящая из двух коротких шлангов и манометра.
На концах шлангов могут быть разные адаптеры, вентили, быстросъемные штуцеры и т.д. — разновидностей тест-коннекторов много. Наиболее удачный вариант, когда на одном шланге будет адаптер «под штуцер» и вентиль, на другом — быстросъемник, а посередине — манометр (манометры там обычно со специальной шкалой для автокондиционеров — с зеленой, желтой и красной зоной). Таким тест-коннектором можно дозаправить практически любой современный автокондиционер на 134-м фреоне. В моем случае, кстати, тест-коннектора в магазине не было, а из того что было я нагородил вот такой огород:
Как видно на фото, манометр не специальный и на нем нет никаких зон, поэтому нужно ориентироваться на давление. Оно должно быть не выше 45-50 psi. И еще момент: когда я накрутил манометр на тройник и проверил герметичность, оказалось, что соединение травит, хотя закрутил я его очень сильно. Не знаю, что делают в таких случаях профессионалы, наверняка есть какой-то герметик резьбы или особая прокладка, я же просто намотал на резьбу пару витков обычной сантехнической ФУМ-ленты. Травить перестало.
У меня 12-й фреон и, если я правильно понял, быстросъемник к моей трассе низкого давления не подходит, нужен обычный шланг со штуцером. И вот еще один нюанс: у этих штуцеров есть небольшой штырь внутри, который должен давить на шток клапана.
У этого штыря есть резьба и выкручиванием-закручиванием можно добиться правильного открывания клапана в машине. Если выкрутить слишком сильно, то соединение будет травить, а если слишком сильно закрутить, то клапан просто не откроется (повторюсь, речь о старых машинах под 12-й фреон, в новых все проще). Правильно открывшийся клапан издает характерный короткий «пшик», а манометр фиксирует давление. Штырь можно и совсем выкрутить и убрать — например, если шланг накручивается на штуцер без клапана (переходники, манометры, тройники). Крутить можно пинцетом или тонкими плоскогубцами.
4. Собственно заправка. Под каждым постом или видео про дозаправку ведутся ожесточенные споры: как же все-таки правильно нужно держать баллон — вниз головой или вверх? Якобы, если держать головой вниз (фреон идет в систему в жидком состоянии), то давление в трассе всасывания будет запредельно высоким, а жидкая фаза фреона устроит компрессору гидроудар, но если держать баллон головой вверх (фреон идет в виде газа), время заправки сильно увеличится, а масло из баллона не затечет в систему. К тому же говорят, что разные типы фреона нужно заправлять с разными положениями «головы» баллона. Я сам в этом слабо разбираюсь, но, перечитав кучу статей, форумов и посмотрев на работу мастеров, сделал такие выводы: заправлять нужно головой вниз, но вентиль на баллоне приоткрывать совсем чуть-чуть и буквально на 3-5 секунд, при этом постоянно следить за давлением и давать фреону время всосаться — открыл вентиль, подержал немного, закрыл, подождал секунд 20-30, еще открыл и так по кругу. При этом очень желательно иметь цифровой термометр — его щуп засунуть в воздуховод в салоне, а сам прибор держать перед глазами во время заправки. Я пользовался вот таким:
Как только температура будет 8-10 градусов (при забортной 25-30), кондиционер можно считать заправленным. Речь, конечно, о исправном кондиционере. Если фреон идет, а температура не понижается, то проблема в чем-то другом. Контроль температуры нужен по той причине, что заправлять кондиционер по давлению в трассе всасывания неправильно, это давление не отражает реальной ситуации и реального количества фреона в системе, к тому же оно сильно зависит от многих факторов.
Финансовый итог — около 3500 рублей. У вас должно получиться меньше, баллон 134-го фреона стоит около 1000, тест-коннектор около 1200, термометр 1-2 доллара.
Вот такой длинный (по меркам Драйва) получился пост, но так ведь и дело серьезное! Всем удачи с машинами и не только!
Самостоятельная диагностика, заправка и дозаправка автокондиционера (по весам, давлению, температуре и «по перегреву»).
Методика подходит для любого авто. Ниже всё описание для любителей, а не для профессионалов, много терминологии опущена.
Речь в посте пойдет именно о САМОСТОЯТЕЛЬНОЙ дозаправке авто. Все кто хочет заправляться на «правильных станциях», пожалуйста, заправляйтесь, я никого не отговариваю.)
Пациент: восьмилетняя заз форза (chery a13, chery bonus), со слов предыдущего хозяина кондиционер он никогда не заправлял и последние 3 года он не включается.
Две основные проблемы автокондиционеров, с которыми встречаются автовладельцы:
1.1. Кондиционер не включается.
Если кондиционер (а именно компрессор) не включается, то это не значит, что сдох компрессор.
Основные причины, почему компрессор не включается:
— Мало фреона и, как следствие, защита его не дает включить. Мало – это на разных авто по-разному, но где-то давление меньше 1-1,5 бара. Далее нужно узнать его мало или вообще нет. Находим заправочный золотник толстой трубки низкого давления и нажимаем на него, если оттуда идет фреон, то не всё потеряно, значит в системе фреон хотя бы присутствует. Если ничего не шипит, то дело труба, ушел фреон и нужно искать утечку, с этим лучше ехать к кондиционерщикам. Если что-то шипит, то нужно просто попробовать его дозаправить, при достижении определенного давления в процессе заправки он включится и муфта начнет крутиться+закрутиться вентилятор на радиаторе кондиционера.
— Проблемы с электрической частью (провода, реле и т.д.). Для решения проблемы нужно ехать к электрику, прозвонить провода и проверить реле.
— И да, налыгнулся компрессор. Нужна замена компрессора.
1.2. Кондиционер плохо холодит, или вот раньше было лучше, а сейчас вроде как стало хуже.
Для решения данной проблемы просто нужно его дозаправить, правда, если через неделю он опять стал плохо холодить, то нужно искать утечку, а не тратить деньги на постоянные дозаправки.
Вернемся к форзе. В моем случае кондиционер не включался, поэтому было принято решение его дозаправить, и таки да, в процессе заправки при повышении давления выше 1 бара муфта начала крутиться и он заработал.
2. Дозаправка/заправка кондиционера.
2.1 Оборудование.
Для бюджетной любительской дозаправки кондиционера понадобится:
— фреон R134а
— кухонные электронные весы
— манометричка
— переходник низкого давления для авто
— кран под баллон фреона.
— градусник выносной.
Либо, есть готовые системы дозаправки от ХАДО, там уже всё вместе и манометричка и баллон и всё остальное.
2.2. Методики дозаправки/заправки автокондиционера.
— По весам. Самая точная методика, узнаем сколько по паспорту влазит фреона (обычно около 500 грамм), откачиваем весь имеющийся фреон и закачиваем эти 500 грамм по весам и всё. Но это не для любителей, тут нужно вакуумный насос, который дорого стоит. Поэтому пропускаем данный метод.
— По давлению. Существует миф, что нужно задавить в систему фреона до давления 2,8 бар и всё, мы полностью заправили кондер (даже ролик на ютубе есть такой). Абсолютно неправильно убеждение, так как при разных температурах окружающей среды при том же количестве фреона разное давление в системе. Ниже Вы сами это увидите.
— По температуре. Что-то типа засунуть градусник в ветродуйку дождаться пока оттуда будет дуть 4-10С градусов температура и остановить заправку. Ну это пальцем в небо, хотя оно и будет работать, но это будет не точная заправка.
— По перегреву. Перегрев — это разность между t пара на выходе из испарителя и t кипения жидкости. Норма а пределах 5-8 градусов. Самый точный метод, мы им и будем далее заправлять.
2.3 Процесс заправки.
— Собрать монометричку, т.е. подсоединить к ней шланги (синий — это на баллон R134а пойдет, желтый — на заправку). К синему шлангу подсоединить кран для баллона, к желтому заправочную муфту низкого давления (синия). Цвета шлангов не имеют значение. Можно наоборот. Получаем такое:
— Взвесить баллон до заправки, ну это чисто для того, чтобы потом для себя понять сколько вы задули фреона в систему.
Надеть баллон на монометричку, стравить воздух (преоткрутить шланг на пару секунд от штуцер крепящегося к трубке низкого давления авто)
— Надеть шланг на толстую трубку низкого давления. ее легко найти в авто, она толстая.
— Завести машину, включить кондиционер, рециркуляция внутри салона, вентилятор выставить в 4 положение.
— проверить давление, оно должно быть выше 1-1.5 бар, иначе кондиционер не включиться.
— приклеить градусник на выходе из испарителя, это та же толстая трубка куда Вы подключали шланг. Желательно приклеять на какую-нибудь самоклеящуюся шумку, чтобы были точные показания. Стартуем с 19 градусов на выходе с испарителя и 20 градусов на улице.
— Поставить баллон на весы и обнулить показания. Начать заправку кондиционера путем откручивания и закручивания вентиля. Баллон ставить вертикально (заправка газообразной фракцией).
Пошел процесс заправки, на весах уже зашло 129 грамм.
— Стартовала заправка с давления в системе 0,8 бара (это давление именно при включенном кондере, без включения оно гораздо выше — под 4 бара), при достижении 1 бара давления включился компрессор.
— Смотреть на показания градусника и показания монометра для фреона R134a. Ждем когда разница будет 5-8 градусов. Периодически то закрываем, то открываем баллон заправки.
— Когда разница показаний зайдет в диапазон 5-8 градусов остановить заправку. У меня зашла при t кипения по манометру для R134a около 0,6-1 градусов на испарители было 6 градусов, всё заправку можно остановить мы в диапазоне 5-8 градусов, можео температуру кипения ещё немного поднять до 1-2С, чтобы исключить возможность обмерзания трубки. В итоге мы получили давление 1,9 бар, а никак не 2,8, как советуют на ютубе.)) ЭТо при температуре воздуха на улице 20С. Фреона зашло около 300-350 грамм.
— Далее забираем градусник и смотрим, что же по итогу заправки у нас дует с ветродуек. Итог дует воздух температурой 4,8 градусов, более чем хороший результат. Если закрыть двери, включить рицеркуляцию в салоне, то падает до 3 градусов.
— На выключенном кондиционере снять заправочный шланг и закрыть баллон.
Всё, заправка закончена. Радуемся холоду.)
