Краткий справочник начинающего сварщика
Сколько газа в баллоне
Кислород, аргон, азот, гелий, сварочные смеси: 40-литровый баллон при 150 атм — 6 куб. м / гелий 1 кг, прочие сжатые газы 8-10 кг
Ацетилен: 40-литровый баллон при 19 кгс/см2 — 4,5 куб. м / 5,5 кг растворенного газа
Углекислота: 40-литровый баллон — 12 куб. м / 24 кг жидкого газа
Пропан: 50-литровый баллон — 10 куб. м / 42 литра жидкого газа / 21 кг жидкого газа
Сколько весят баллоны
Кислород, аргон, азот, гелий, углекислота, сварочные смеси: вес пустого 40-литрового баллона — 70 кг
Ацетилен: вес пустого 40-литрового баллона — 90 кг
Пропан: вес пустого 50-литрового баллона — 22 кг
Какая резьба на баллонах
Резьба под вентили в горловинах баллонов по ГОСТ 9909-81
W19,2 — 10-литровые и меньшего объема баллоны для любых газов, а также углекислотные огнетушители
W27,8 — 40-литровые кислород, углекислота, аргон, гелий, а также 5, 12, 27 и 50 литров пропан
W30,3 — 40-литровые ацетилен
М18х1,5 — огнетушители (Внимание! Не пытайтесь заправлять в порошковые огнетушители углекислоту или любой сжатый газ, но вполне можно заправлять пропан.)
Резьба на вентиле для присоединения редуктора
G1/2″ — часто встречается на 10-литровых баллонах, под стандартный редуктор нужен переходник
G3/4″ — стандарт на 40-литровых кислороде, углекислоте, аргоне, гелии, сварочных смесях
СП 21,8×1/14″ — для пропана резьба левая
Давление кислорода или аргона в полностью заправленном баллоне в зависимости от температуры
-40C — 105 кгс/см2
-20C — 120 кгс/см2
0C — 135 кгс/см2
+20C — 150 кгс/см2 (номинал)
+40C — 165 кгс/см2
Давление гелия в полностью заправленном баллоне в зависимости от температуры
-40C — 120 кгс/см2
-20C — 130 кгс/см2
0C — 140 кгс/см2
+20C — 150 кгс/см2 (номинал)
+40C — 160 кгс/см2
Давление ацетилена в полностью заправленном баллоне в зависимости от температуры
-5C — 13,4 кгс/см2
0C — 14,0 кгс/см2
+20C — 19,0 кгс/см2 (номинал)
+30C — 23,5 кгс/см2
+40C — 30,0 кгс/см2
Проволока сварочная Св-08, вес 1 километра проволоки по длине в зависимости от диаметра
0,6 мм — 2,222 кг
0,8 мм — 3,950 кг
1,0 мм — 6,173 кг
1,2 мм — 8,888 кг
Калорийность (теплотворная способность) природного и сжиженного газа
Природный газ — 8570 ккал/м3
Пропан — 22260 ккал/м3
Бутан — 29415 ккал/м3
Сжиженный газ СУГ (усредненная пропан-бутановая смесь) — 25800 ккал/м3
По теплотворной способности 1 куб.м сжиженного газа = 3 куб.м природного газа!
Отличия бытовых баллоных пропановых редукторов от промышленных
Бытовые редукторы для газовых плит типа РДСГ-1-1,2 «Лягушка» и РДСГ-2-1,2 «Балтика» — пропускная способность 1,2 м3/час, давление на выходе 2000 — 3600 Па (0,02 — 0,036 кгс/см2).
Промышленные редукторы для газопламенной обработки типа БПО-5 — пропускная способность 5 м3/час, давление на выходе 1 — 3 кгс/см2.
Основные сведения о газосварочных горелках
Горелки типа Г2 «Малютка», «Звездочка» являются самыми распространенными и универсальными сварочными горелками, и при покупке горелки для общих целей стоит приобретать именно их. Горелки могут комплектоваться разными наконечниками, и в зависимости от установленного наконечника обладать разными характеристиками:
Наконечник №1 — толщина свариваемого металла 0,5 — 1,5 мм — средний расход ацетилена/кислорода 75/90 л/час
Наконечник №2 — толщина свариваемого металла 1 — 3 мм — средний расход ацетилена/кислорода 150/180 л/час
Наконечник №3 — толщина свариваемого металла 2 — 4 мм — средний расход ацетилена/кислорода 260/300 л/час
Важно знать и помнить, что ацетиленовые горелки не могут устойчиво работать на пропане, и для сварки, пайки, нагрева деталей пропан-кислородным пламенем необходимо применять горелки типа ГЗУ и прочие, специально предназначенные для работы на пропан-бутане. Необходимо учитывать, что сварка пропан-кислородным пламенем дает худшие характеристики шва, чем сварка на ацетилене или электросварка, и поэтому к ней следует прибегать только в исключительных случаях, а вот пайка или нагрев на пропане могут быть даже более комфортны, чем на ацетилене. Характеристики пропан-кислородных горелок, в зависимости от установленного наконечника, следующие:
Наконечник №1 — средний расход пропан-бутана/кислорода 50/175 л/час
Наконечник №2 — средний расход пропан-бутана/кислорода 100/350 л/час
Наконечник №3 — средний расход пропан-бутана/кислорода 200/700 л/час
Для правильной и безопасной работы горелки очень важно установить правильное давление газа на входе в неё. Все современные горелки выполняются инжекторными, т.е. подсос горючего газа в них выполняется струей кислорода, проходящей по центральному каналу инжектора, и поэтому давление кислорода должно быть выше давления горючего газа. Обычно устанавливают следующее давление:
Давление кислорода на входе в горелку — 3 кгс/см2
Давление ацетилена или пропана на входе в горелку — 1 кгс/см2
Инжекторные горелки наиболее устойчивы к обратному удару пламени и рекомендуется использовать именно их. В старых, безинжекторных горелках, давление кислорода и горючего газа устанавливается равным, в силу чего развитие обратного удара пламени облегчается, это делает такую горелку более опасной, особенно для начинающих газосварщиков, которые часто умудряются макнуть мундштук горелки в сварочную ванну, что чрезвычайно опасно.
Также следует всегда соблюдать правильную последовательность открывания/закрывания вентилей горелки при её зажигании/гашении. При зажигании первым всегда открывается кислород, потом горючий газ. При гашении сначала закрывается горючий газ, а потом кислород. Учтите, что при гашении горелки в такой последовательности может происходить хлопок — не бойтесь, это нормально.
Обязательно нужно правильно выставлять соотношение газов в пламени горелки. При правильном соотношении горючего газа и кислорода ядро пламени (небольшая яркая светящаяся область прямо у мундштука) жирное, густое, четко очерчено, не имеет вокруг вуали в пламени факела. При избытке горючего газа вокруг ядра будет вуаль. При избытке кислорода ядро станет бледным, острым, колючим. Чтоб правильно выставить состав пламени сначала дайте избыток горючего газа, чтоб появилась вуаль вокруг ядра, и потом плавно добавляйте кислород или убирайте горючий газ до момента, когда вуаль полностью исчезнет, и тут же прекращайте крутить вентили, это и будет оптимальное сварочное пламя. Сварку нужно вести зоной пламени у самого кончика ядра, но не в коем случае не совать само ядро в сварочную ванну, и не относить слишком далеко.
Не стоит путать сварочную горелку и газовый резак. Сварочные горелки имеют два вентиля, а газовый резак — три вентиля. Два вентиля газового резака отвечают за подогревающее пламя, а третий дополнительный вентиль открывает струю режущего кислорода, который, проходя по центральному каналу мундштука, заставляет металл гореть в зоне реза. Важно понимать, что газовый резак режет не выплавлением металла из зоны реза, а его выжиганием с последующим удалением шлака динамическим воздействием струи режущего кислорода. Для того, чтобы разрезать газовым резаком металл, необходимо зажечь подогревающее пламя, действуя также, как в случае зажигания сварочной горелки, поднести резак к краю реза, нагреть небольшой локальный участок металла до красного свечения и резко открыть кран режущего кислорода. После того, как металл загорится и начнет образовываться рез, резак начинают перемещать в соответствии с необходимой траекторией реза. По окончании реза кран режущего кислорода обязательно закрывают, оставляя только подогревающее пламя. Рез всегда нужно начинать только с края, но если есть острая необходимость начать рез не с края, а с середины, то не стоит «пробивать» металл резаком, лучше просверлить сквозное отверстие и начать резку от него, это намного безопаснее. Некоторые сварщики-акробаты умудряются резать металл небольшой толщины обычными сварочными горелками, ловко манипулируя вентилем горючего газа, периодически перекрывая его и оставляя чистый кислород, а потом снова зажигая горелку о горячий металл, и хотя видеть такое можно достаточно часто, стоит предупредить, что делать это опасно, а качество реза получается низкое.
Сколько баллонов можно перевозить без оформления специальных разрешительных документов
Правила перевозки газов автомобильным транспортом регламентируются Правилами перевозки опасных грузов автомобильным транспортом (ПОГАТ), которые в свою очередь согласуются с требованиями Европейского соглашения о международной перевозке опасных грузов (ДОПОГ).
В пункте ПОГАТ 1.2 указывается, что «Действия Правил не распространяются на … перевозки ограниченного количества опасных веществ на одном транспортном средстве, перевозку которых можно считать как перевозку неопасного груза. Ограниченное количество опасных грузов определяется в требованиях по безопасной перевозке конкретного вида опасного груза. При его определении возможно использование требований Европейского соглашения о международной дорожной перевозке опасных грузов (ДОПОГ)».
Согласно ДОПОГ, все газы относятся ко второму классу опасных веществ, при этом разные газы могут иметь различные опасные свойства: A — удушающие газы, O — окисляющие вещества, F — легковоспламеняющиеся вещества. Удушающие и окисляющие газы отностся к третьей транспортной категории, а легковоспламеняющиеся — ко второй. Максимальное количество опасного груза, перевозка которого не подпадает под Правила, указывается в ДОПОГ п.1.1.3.6, и составляет 1000 единиц для третьей транспортной категории (классов 2A и 2O), а для второй транспортной категории (класса 2F) максимальнное количество составляяет 333 единицы. Для газов под одной единицей понимается 1 литр вместимости сосуда, либо 1 кг сжиженного или растворенного газа.
Таким образом, согласно ПОГАТ и ДОПОГ, на автомобиле можно свободно перевозить следующее количество баллонов: кислород, аргон, азот, гелий и сварочные смеси — 24 баллона по 40 литров; углекислота — 41 баллон по 40 литров; пропан — 15 баллонов по 50 литров, ацетилен — 18 баллонов по 40 литров. (Примечание: ацетилен хранится в баллонах растворенным в ацетоне, и каждый баллон, помимо газа, содержит 12,5 кг такого же горючего ацетона, что учтено при расчетах.)
При совместной перевозке различных газов следует руководствоваться ДОПОГ п. 1.1.3.6.4: «Если в одной и той же транспортной единице перевозятся опасные грузы, относящиеся к разным транспортным категориям, сумма количества веществ и изделий транспортной категории 2, помноженного на «3», и количества веществ и изделий транспортной категории 3 не должна превышать 1000 единиц».
Также в ДОПОГ п. 1.1.3.1 содержится указание, что: «Положения ДОПОГ не применяются … к перевозке опасных грузов частными лицами, когда эти грузы упакованы для розничной продажи и предназначены для их личного потребления, использования в быту, досуга или спорта, при условии, что приняты меры для предотвращения любой утечки содержимого в обычных условиях перевозки».
Дополнительно имеется разъяснение ДОБДД МВД России от 26.07.2006 г. исх. 13/2-121, в соответствии с которым «Перевозку аргона сжатого, ацетилена растворенного, кислорода сжатого и пропана, находящихся в баллонах емкостью по 50 л. без соблюдения требований Правил перевозки опасных грузов автомобильным транспортом, возможно осуществлять на одной транспортной единице в следующих количествах: ацетилен растворенный или пропан — не более 6 баллонов, аргон или кислород сжатые — не более 20 баллонов. В случае совместной перевозки двух из указанных опасных грузов возможны следующие соотношения по количеству баллонов: 1 баллон с ацетиленом и 17 баллонов с кислородом или аргоном; 2 и 14; 3 и 11; 4 и 8; 5 и 5; 6 и 2. Такие же соотношения возможны в случае перевозки пропана и кислорода или аргона сжатых. При совместной перевозке аргона и кислорода сжатых максимальное количество не должно превышать 20 баллонов, независимо от их соотношения, а при совместной перевозке ацетилена и пропана — 6 баллонов, также независимо от их соотношения».
Исходя из вышеизложенного, рекомендуется руководствоваться указанием ДОБДД МВД России от 26.07.2006 г. исх. 13/2-121, там разрешается меньше всего и прямо указывается количество, чего можно и как. В этом указании конечно забыли про углекислоту, но всегда можно сказать, что она равна аргону, сотрудники ГИБДД как правило не являются великими химиками и им этого хватает. Помните, что ПОГАТ / ДОПОГ тут полностью на вашей строне, углекислоты по ним можно перевозить даже больше, чем аргона. Правда по-любому будет за вами. На 2014 год автору известно как минимум о 4 выигранных судебных процессах против ГИБДД, когда людей пытались наказать за перевозку меньшего количества баллонов, чем подпадает под ПОГАТ / ДОПОГ.
Примеры использования вышеприведенных данных на практике и в расчетах
Вопрос: На сколько хватит газа и проволоки при сварке полуавтоматом с кассетой проволоки 0,8 мм весом 5 кг и баллона с углекислотой объемом 10 литров?
Ответ: Сварочная проволока СВ-08 диаметром 0,8 мм весит 3,950 кг 1 километр, значит на кассете 5 кг примерно 1200 метров проволоки. Если средняя скорость подачи для такой проволоки 4 метра в минуту, то кассета уйдет за 300 минут. Углекислоты в «большом» 40-литровом баллоне 12 кубометров или 12000 литров, если пересчитать на «маленький» 10-литровый баллон, то в нём углекислоты будет 3 куб. метра или 3000 литров. Если расход газа на продувку 10 литров в минуту, то 10-литрового баллона обязано хватить 300 минут или на 1 кассету проволоки 0,8 весом 5 кг, или «большого» баллона 40 литров на 4 кассеты по 5 кг.
Вопрос: Купил горелку типа ГВ-1 (ГВН-1, ГВМ-1), подключил её к баллону через РДСГ-1 «Лягушку», а она еле горит. Почему?
Ответ: Для работы газовоздушных пропановых горелок, применяемых для газопламенной обработки, необходимо давление газа 1 — 3 кгс/см2, а бытовой редуктор, рассчитанный на газовые плиты, выдает 0,02 — 0,036 кг/см2, что явно недостаточно. Также бытовые пропановые редукторы не рассчитаны на большую пропускную способность для работы с мощными промышленными горелками. В вашем случае необходимо использовать редуктор типа БПО-5.
Вопрос: Купил газовый нагреватель в гараж, нашел пропановый редуктор от газового резака типа БПО-5, подключил нагреватель через него. Нагреватель пыхает огнем и горит нестабильно. Что делать?
Ответ: Бытовые газовые приборы обычно рассчитаны на давление газа 0,02 — 0,036 кг/см2, именно столько выдает бытовой редуктор типа РДСГ-1 «Лягушка», а промышленные баллонные редукторы расчитаны на давление 1 — 3 кгс/см2, что минимум в 50 раз больше. Естественно, что при вдувании в бытовой газовый прибор такого избыточного давления, он не может правильно работать. Вам необходимо изучить инструкцию на свой газовый прибор и использовать правильный редуктор, выдающий строго такое давление газа на входе в прибор, какое ему требуется.
Вопрос: Насколько хватает ацетилена и кислорода при сварке труб на сантехнических работах?
Ответ: В 40-литровом баллоне содержится 6 куб. м кислорода или 4,5 куб. м ацетилена. Средний расход газа горелкой типа Г2 с установленным наконечником №3, чаще всего используемом для работ по сантехнике, составляет 260 литров ацетилена и 300 литров кислорода в час. Значит кислорода хватит на: 6 куб. м = 6000 литров / 300 л/час = 20 часов, а ацетилена: 4500 литров / 260 л/час = 17 часов. Итого: пары полностью заправленных 40-литровых баллонов ацетилен + кислород примерно хватит на 17 часов непрерывного горения горелки, что на практике обычно составляет 3 смены работы сварщика по 8 часов смена.
Вопрос: Нужно или нет, согласно ПОГАТ / ДОПОГ, оформлять специальные разрешительные документы для перевозки на одном автомобиле совместно 2 баллонов пропана и 4 баллонов кислорода?
Ответ: Согласно ДОПОГ п. 1.1.3.6.4 производим расчет: 21 (вес жидкого пропана в каждом баллоне) * 2 (количество пропановых баллонов) * 3 (коэффициент из ДОПОГ п. 1.1.3.6.4) + 40 (объем кислородного в баллона в литрах, кислород в баллоне сжатый) * 4 (количество кислородных баллонов) = 286 единиц. Результат меньше 1000 единиц, такое количество баллонов и в таком сочетании можно перевозить свободно, без оформления специальных документов. Кроме того, имеется разъяснение ДОБДД МВД России от 26.07.2006 г. исх. 13/2-121, прямо указывающее, что такую перевозку допускается производить без соблюдения требований ПОГАТ.
углекислотный балон
Всем привет. обратил внимание что очень часто обсуждают вопрос на эту тему. захотелось тоже поделиться своим опытом так сказать: «внести свою лепту». Я пользуюсь углекислотой маленько в других целях нежели в сварке, мне она нужна для аквариума, но не суть принцип тот же.
Покупать баллон дороговато и начали с товарищем искать выход из ситуации. И тут подвернулся старый (очень старый) огнетушитель. Тут то всё и завертелось.

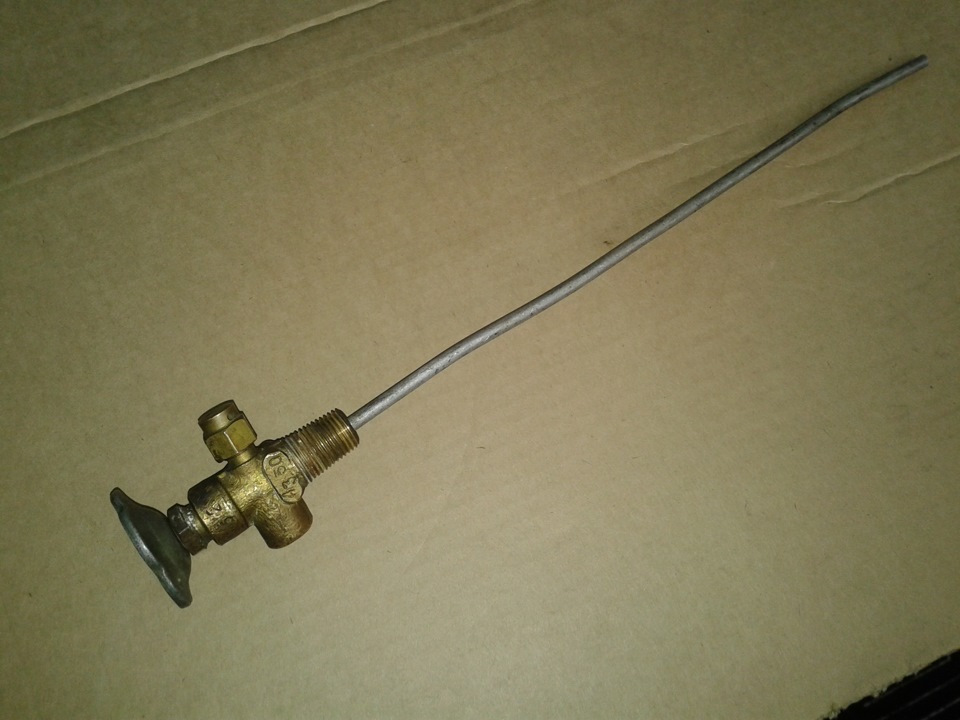

Вот так выглядит вентиль с таких огнетушителей. Как видите он не клавишный, то что надо. Сам баллон был утеллизирован так как круглое дно не удобно в эксплуатации. Баллон взял с нового углекислотного огнетушителя, резьба такая же.

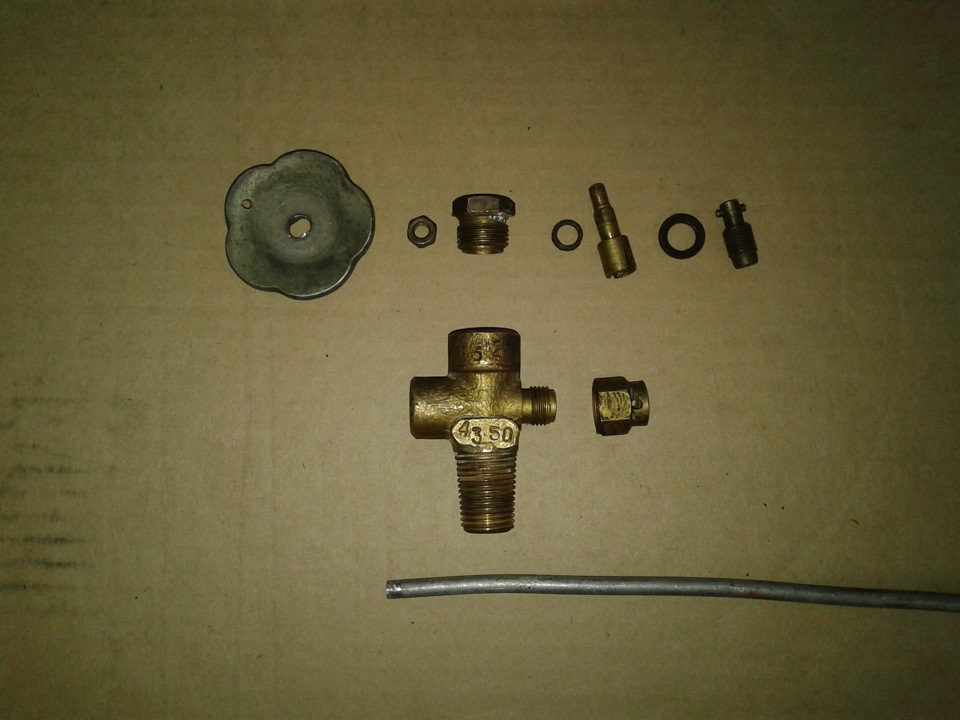

Далее он был разобран а трубка удалена.

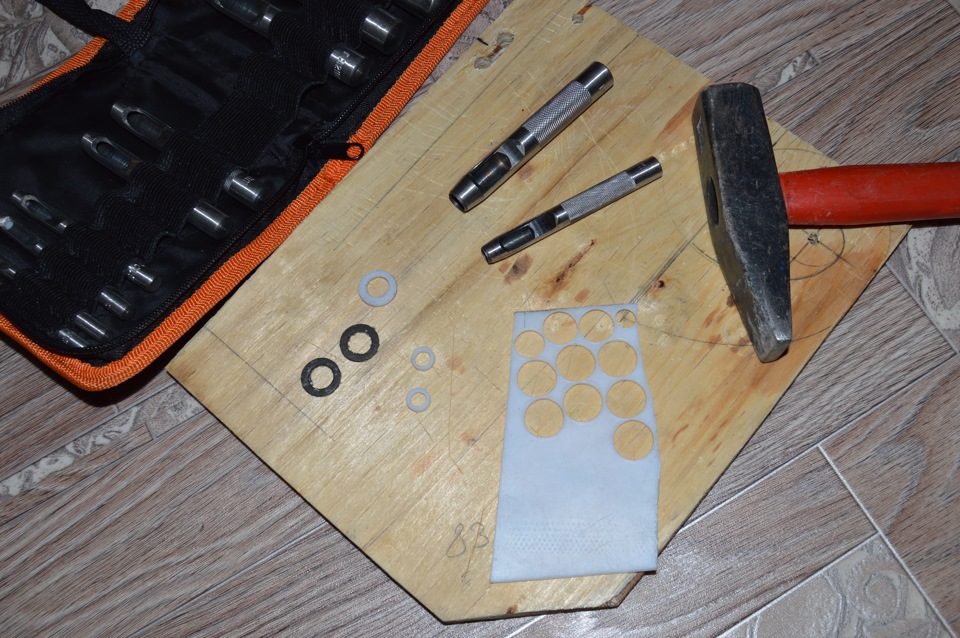

Старые прокладки тоже в утиль. С фторопласта вырубил новые(можно и из паранита).

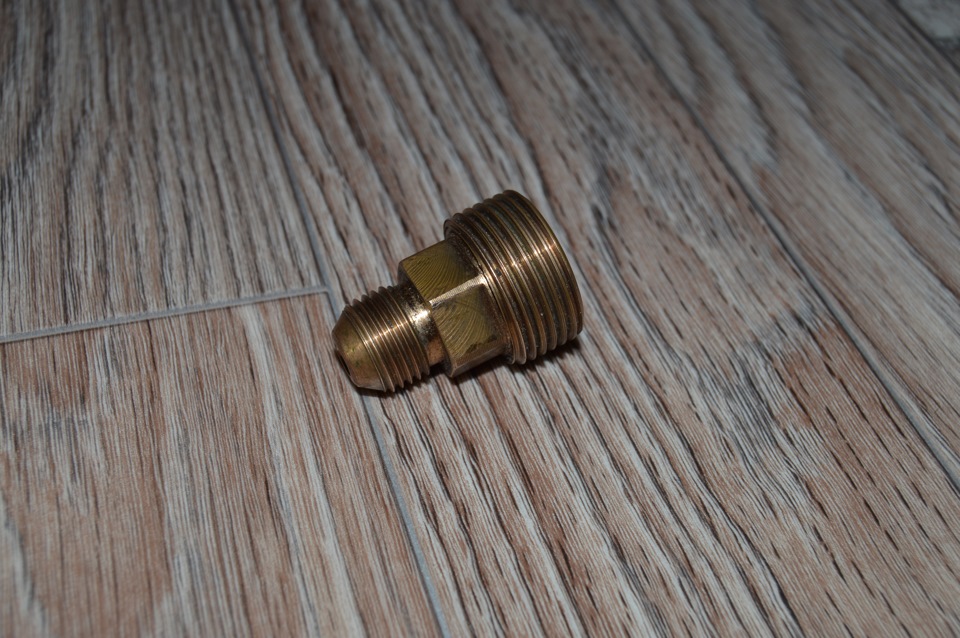

Дальше понадобился переходник с баллона на редуктор. Это дело было доверено токарю. Чертёж я думаю не нужен- у одной стороны резьба в огнетушитель с другой непосредственно в сам редуктор. Отверстие 4мм.
Дальше сборка с заменой прокладок. Переходник пока не ставим.

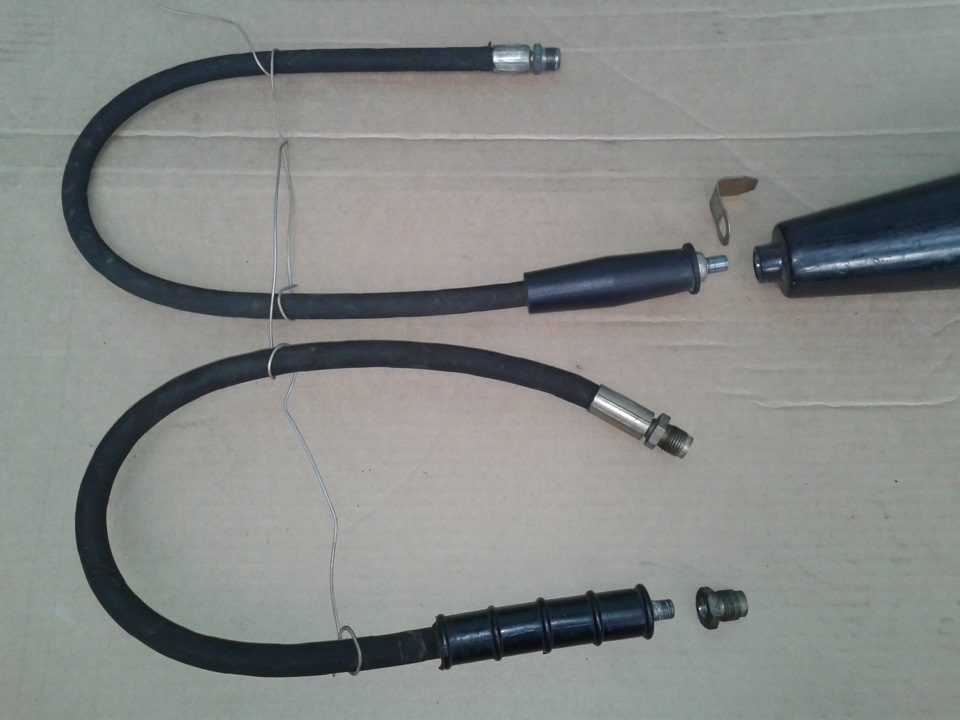

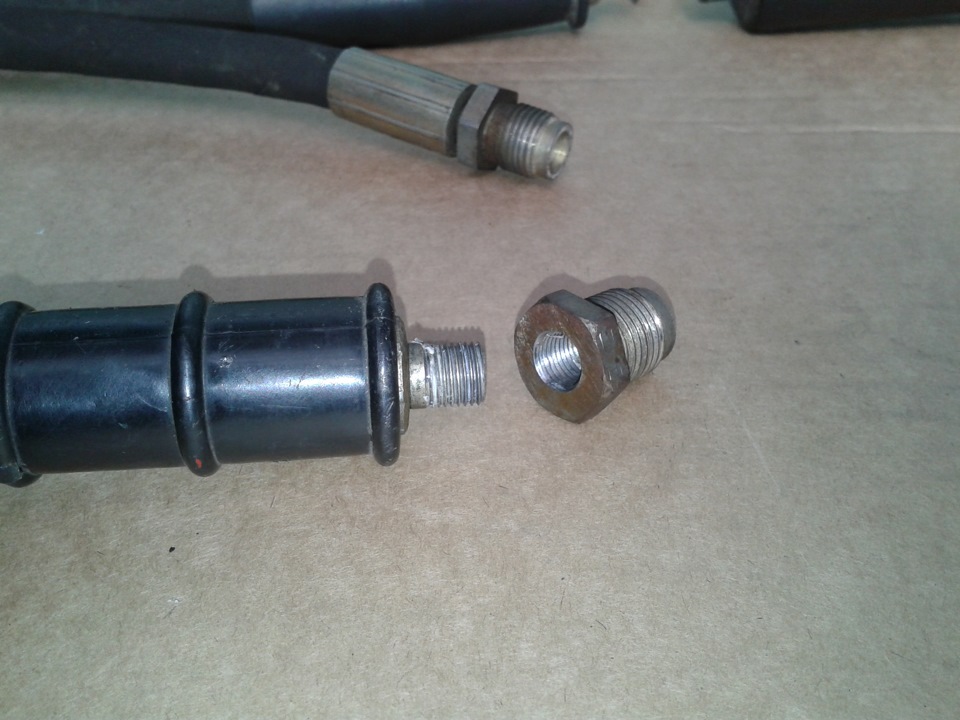

Теперь понадобился переходник для заправки. «Желающий» был назначен — им оказался шланг с огнетушителя ОУ 10. Кстати с него же и заправлялся. С такого же шланга срезал штуцер и нарезал внутри резьбу как на раструбе, ну и накрутил вместо раструба. Получился шланг у двумя выходами на огнетушитель.

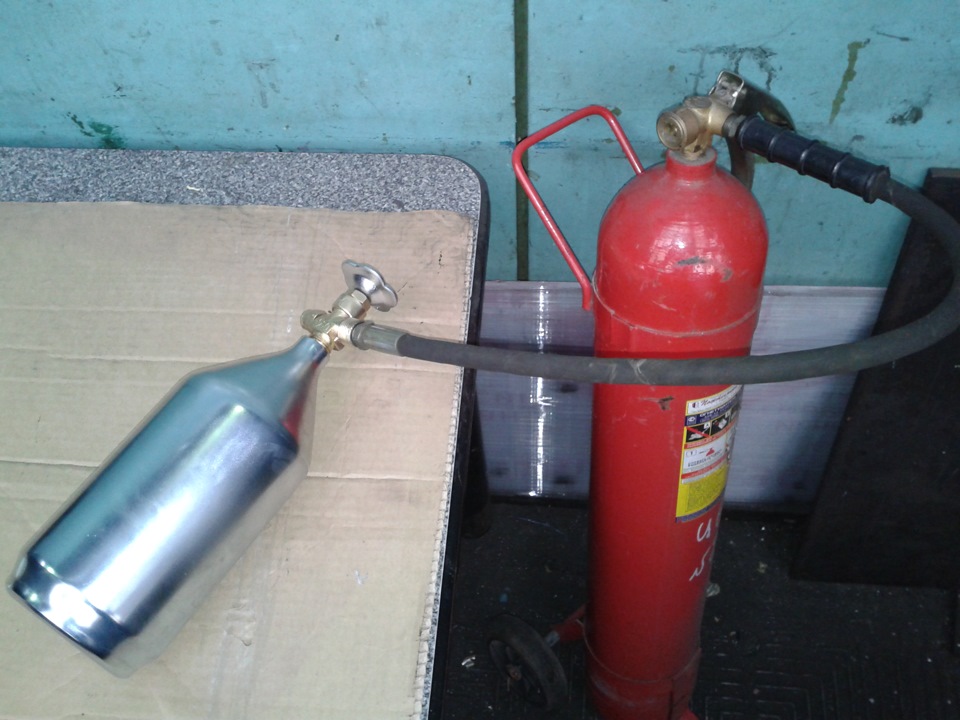

Далее заправка. Тут небольшой нюансик — если заправляемся с огнетушителя то его ставим вертикально, а заправляемый баллон ложем на бок. Далее открываем до упора заправляемый баллон, с огнетушителя выдёргиваем чеку, жмем на клавишу. Как давление уравняется (перестанет шипеть) отпускаем клавишу и ставим чеку на место. В нашем баллоне закручиваем вентиль опять же до упора. Затем немного выкрутим один из штуцеров чтобы сбросить давление в шланге, потом выкручиваем шланг полностью. Баллон готов к труду и обороне.
Вкручиваем в баллон переходник для редуктора (прокладка фторопласт или медь). Дальше сам редуктор (опять же прокладка только фторопласт). Открываем баллон и проверяем на утечку газа.
Несколько раз заправлялся на станции заправки огнетушителей. Цена вопроса 200 или 300 р уже не помню. Заправляют по весу, в мой двухлитровый баллон 3,5 кг, давление 65-75 кг, см (6,5-7,5 МПа).

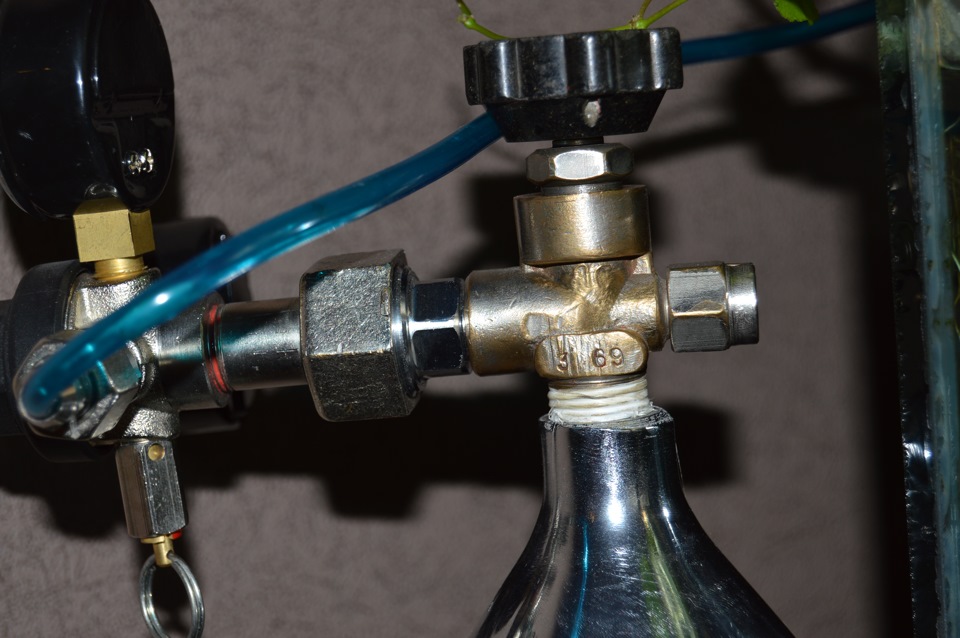

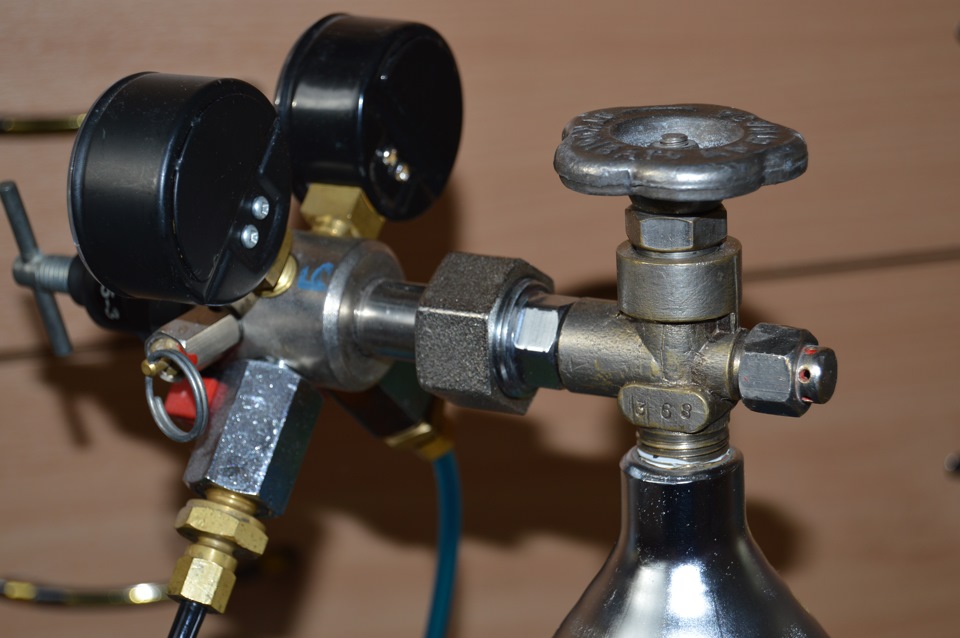

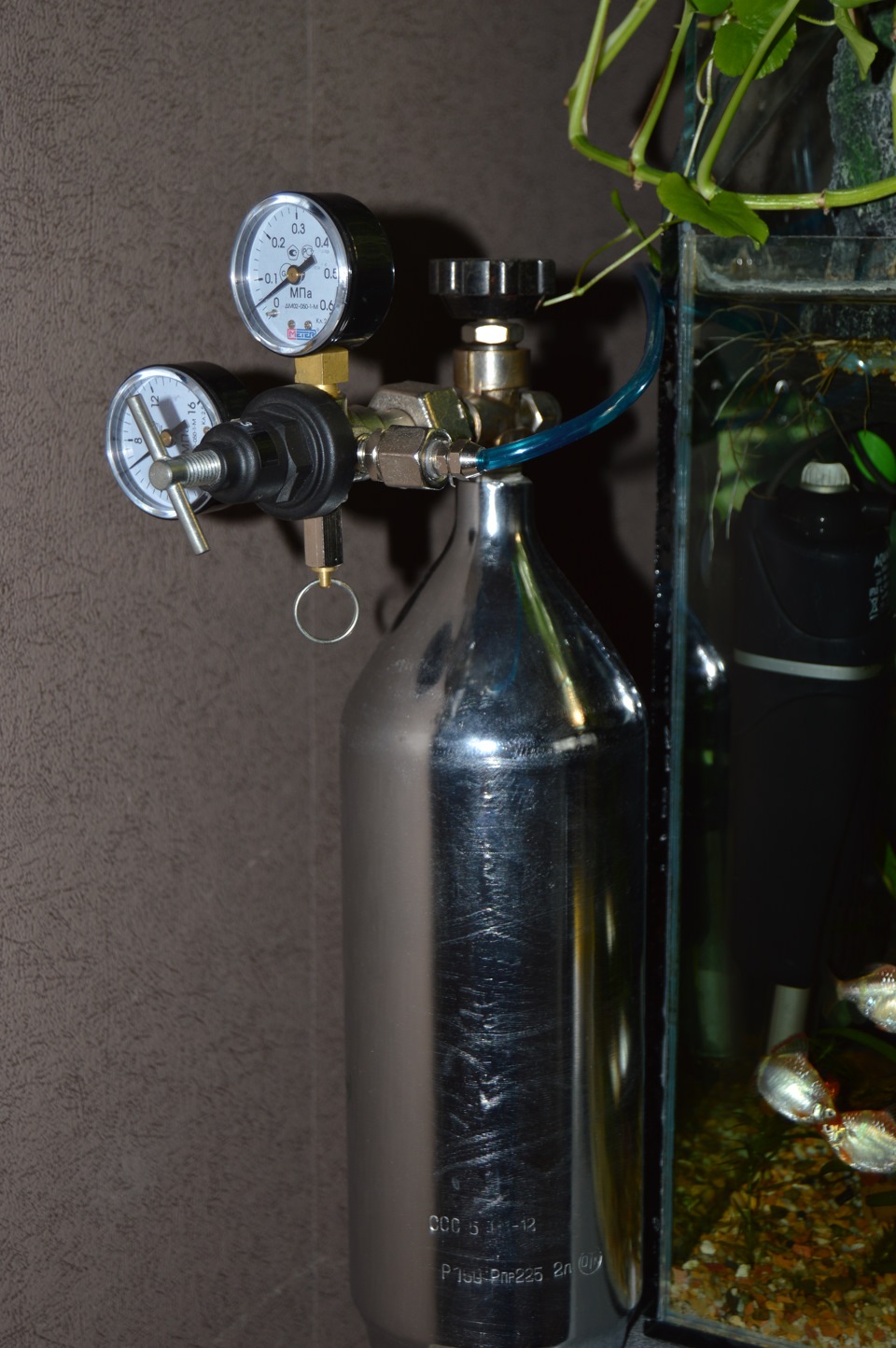

Вот пару фоток как это выглядит у меня.
Р.С. По любому зададите вопрос что за хромированный баллон — это обычный огнетушитель после очистки и хромирования, переходники я тоже захромировал для красоты т.к. стоит это всё в квартире.
Вентиля мне попались на глаза тоже на одной из заправок, их там снимают и ставят клавишные.
Всем удачи.
Какая резьба на баллоне с углекислотой
Какой баллон со2 выбрать? Сравнение, характеристики и выводы
В этой статье мы рассмотрим вопрос о выборе углекислотного баллона для аквариумных систем Со2. Любая баллонная система подачи углекислого газа в аквариум состоит из трех составляющих: — углекислотного баллона; — редуктора с его обвесом (электромагнитный клапан, регулятора тонкой настройки, фитинги); — комплектующих для подачи углекислого газа в аквариум (полиуретановая трубка, счетчик пузырьков, обратный клапан, диффузор или проточный реактор для подачи газа).
Сегодня у аквариумиста есть выбор в приобретении готовых систем со2 известных производителей аквариумного оборудования или альтернативных систем подачи углекислого газа в аквариум. Цена фирменных баллонов так и систем в целом несомненно будет высокая.
Давайте, рассмотрим более подробно, что из себя представляют баллоны таких производителей. В фирменных системах бывают два вида баллонов: это одноразовые и многоразовые баллоны.
Одноразовые фирменные баллоны
Если рассматривать одноразовые фирменные баллоны, у них есть несомненный плюс. Это простота обслуживания таких баллонов и их подключение к системам подачи Со2 в аквариум. Но на этом все плюсы заканчиваются. Большим недостатком таких баллонов является их стоимость, а точнее общая стоимость потраченная на их приобретение в процессе эксплуатации систем со2 с одноразовыми баллонами. Ведь покупая одноразовый баллон нужно учитывать, что после того как в них закончится углекислота их просто придется выбросить. При этом если сложить потраченные средства на такие баллоны, получится неплохая сумма.
Важно помнить, одноразовые баллоны, как правило, не взаимозаменяемы. При использовании фирменных баллонов конкретного производителя их не получится заменить на баллоны другого производителя, так как узел соединения (подключения) оригинальный и подходит только к системам конкретного производителя. Есть ли смысл приобретать системы с такими баллонами? Это придется решать конечно самому аквариумисту.
Основные характеристики и выводы:
Многоразовые (перезаправляемые) фирменные баллоны
Основные характеристики и выводы:
Углекислотные баллоны российского производства
Углекислотные баллоны, произведенные на территории России полностью соответствуют требованиям ГОСТ. Резьба на вентиле таких баллонов стандартная G3/4 и вы с легкостью сможете заправить их на любой заправочной станции.
Конечно, такие баллоны уступают эстетически фирменным баллонам, но на надежности их работы это никак не сказывается. Основным плюсом является широкий диапазон объемов от 2 до 40 литров.
Основные характеристики и выводы:
Уважаемые аквариумисты! Увидев объявление о продажи системы по очень заманчивой цене, стоит задуматься, почему она такая низкая. Чудес не бывает! Старые, переаттестованные, а затем перекрашенные баллоны стоят значительно дешевле и следовательно общая стоимость системы будет намного ниже. Конечно, вы сэкономите сегодня, а что будет через год или через месяц это никому неизвестно. Также стоит обратить внимание, что на рынке встречаются шовные баллоны (с сварным дном) и перекрашенные баллоны от огнетушителей. Будьте внимательны, у Вас всегда есть выбор перед покупкой!
Резьба на вентиле баллона со2. Как ее определить.
Если у вас возникли сложности с определением резьбы на вентиле углекислотного баллона, мы поможем Вам разобраться с этим вопросом. Нас очень часто спрашивают как измерить резьбу и подобрать правильное оборудование для систем со2.
На рисунке выше наглядно видно, как правильно пользоваться штангенциркулем при измерениях внешнего диаметра резьбы.
Резьба на вентиле баллона
Там метрическая резьба.
почему-то я всегда думал что на нем М22х1,75
Сам мучаюсь с таким балоном, не могу гайку найти думал уже резьбу перерезать. Задавал вопрос по этому поводу молчание. Или как в последнем посте
А что резьбомеры (метрический и дюймовый)и штангенциркуль не помогают?По колличеству ниток на дюйм (шагу)и наружнему диаметру в справочнике находится резьба.
Сам мучаюсь с таким балоном, не могу гайку найти думал уже резьбу перерезать.
Д21.7, 14 ниток, 55 градусов.
Метчик для нарезания резьбы в металле.
[QUOTE][B]И так, уж коли вы не дружите с технической литературой,
1.Наружний диаметр резьбы(с точностью до десятых долей миллиметра)?
2.Шаг резьбы(замерянный резьбомером).У меня сложилось мнение что дюймовым резьбомером(для резьбы с углом профиля 55 ни кто не мерил. Хочется узнать какой вам понятен шаг.
попробуй примерять гайку от сварочного редуктора.
