Варикап

Обозначение, параметры и применение варикапа

В современной электронике появляется всё больше электронных компонентов управляемых напряжением. Это связано с активным развитием цифровой техники. Ранее электронная аппаратура управлялась всевозможными ручками регулировки, кнопками, многопозиционными переключателями, т.е. руками.

Цифровая техника избавила нас от этого, а взамен дала возможность управлять и настраивать устройства посредством кнопок и экранного меню. Всё это было бы невозможно без электронных компонентов, управляемых напряжением. К одному из таких электронных компонентов можно отнести варикап.

Варикап – это полупроводниковый диод, который изменяет свою ёмкость пропорционально величине приложенного обратного напряжения от единиц до сотен пикофарад. Так изображается варикап на принципиальной схеме.

Как видим, его изображение очень напоминает условное изображение полупроводникового диода. И это не случайно. Дело в том, что p-n переход любого диода обладает так называемой барьерной ёмкостью. Сама по себе барьерная ёмкость перехода для диода нежелательна. Но и этот недостаток смогли использовать. В результате был разработан варикап – некий гибрид диода и переменного конденсатора, ёмкость которого можно менять с помощью напряжения.

Как известно, при подаче обратного напряжения на диод, он закрыт и не пропускает электрический ток. В таком случае p-n переход выполняет роль своеобразного изолятора, толщина которого зависит от величины обратного напряжения (U_обр). Меняя величину обратного напряжения (U_обр), мы меняем толщину перехода – этого самого изолятора. А поскольку электрическая ёмкость C зависит от площади обкладок, в данном случае площади p-n перехода, и расстояния между обкладками – толщины перехода, то появляется возможность менять ёмкость p-n перехода с помощью напряжения. Это ещё называют электронной настройкой.

На варикап прикладывают обратное напряжение, что изменяет величину ёмкости барьера p-n перехода.

Отметим, что барьерная ёмкость есть у всех полупроводниковых диодов, и она уменьшается по мере увеличения обратного напряжения на диоде. Но вот у варикапов эта ёмкость может меняться в достаточно широких пределах, в 3 – 5 раз и более.

Положительные качества варикапа.

У варикапов очень маленькие потери электрической энергии и малый ТКЕ (температурный коэффициент ёмкости) поэтому их с успехом применяют даже на очень высоких частотах, где ёмкость конденсатора измеряется долями пикофарад. Это очень важно, так как если бы ёмкость варикапа была нестабильна из-за утечек (потери электрической энергии) и температуры (ТКЕ), то частота колебательного контура «уходила» и «гуляла», т.е. менялась. А это недопустимо! Познакомьтесь с колебательным контуром, и вы сразу поймёте насколько это важно.

Как работает варикап?

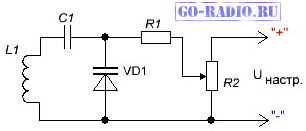

На рисунке показана типовая схема управления варикапом.

В современных цветных телевизорах есть такая функция – автонастройка (автопоиск) телеканалов. Нажимаем на кнопку, и весь диапазон сканируется на предмет наличия вещательных программ – телеканалов. Так вот этой функции просто бы не существовало, если бы не было варикапа.

В телевизоре управляющей схемой формируется плавно меняющееся напряжение настройки, которое и подаётся на варикап. За счёт этого меняются параметры колебательного контура приёмника (тюнера) и он настраивается на тот или иной телеканал. Затем происходит запоминание напряжения настройки на каждый из найденных телеканалов, и мы можем переключаться на любой из них, когда захотим.

Кроме обычных варикапов очень часто используют сдвоенные и строенные варикапы с общим катодом. Вот такой вид они имеют на принципиальных схемах.

Они используются, как правило, в радиоприёмных устройствах, где необходимо одновременно перестраивать входной контур и гетеродин с помощью одного потенциометра. Имеются так же обычные сборки, когда в одном корпусе размещается несколько варикапов электрически не связанные между собой.

Параметры варикапов.

Несмотря на то, что варикап разработан на базе диода, это всё-таки конденсатор и именно параметры, связанные с ёмкостью и являются основными. Вот лишь некоторые из них:

Максимальное обратное постоянное напряжение (U_{обр. max.}). Измеряется в вольтах (В). Это максимальное напряжение, которое можно подавать на варикап. Напомним, что ёмкость варикапа уменьшается при увеличении обратного напряжения на нём.

Номинальная ёмкость варикапа (С_В). Это ёмкость варикапа при фиксированном обратном напряжении. Поскольку варикапы выпускаются на различные значения ёмкости, начиная от долей пикофарады и до сотен пикофарад, то их ёмкость измеряют, подавая определённую величину обратного напряжения на варикап. Оно может быть равным 4 и более вольтам, и, как правило, указывается в справочных данных.

Также может указываться минимальная и максимальная ёмкость варикапа (C_min и C_maх). Это связано с тем, что параметры выпускаемых варикапов могут несколько отличаться. Поэтому в справочных данных указывают минимально- и максимально- возможную ёмкость варикапа при фиксированном обратном напряжении (U_обр). Это и есть C_max и C_min.

У импортных варикапов обычно указывается только одна величина C_d (или C_д) – ёмкость варикапа при обратном напряжении, близком к максимальному. Например, для импортного варикапа BB133 ёмкость C_d = 2,6 pF (пФ) при обратном напряжении V_R = 28 V.

Например, для отечественного варикапа КВ109А коэффициент перекрытия Кс равен 5,5. Ёмкость при Uобр = 25 В составляет 2,8 пФ (Это – C_min). Так как диапазон обратного напряжения для варикапа КВ109А составляет 3 – 25 вольт, то используя формулу, можно узнать ёмкость этого варикапа при обратном напряжении в 3 вольта. Оно составит 15,4 пФ.(Это – C_max).

В документации на импортные варикапы так же указывается коэффициент перекрытия. Он называется capacitance ratio. Формула, по которой считается этот параметр, выглядит так (для варикапа BB133).

Как видим, берётся ёмкость варикапа при обратном напряжении в 0,5 V и в 28 V. Так как ёмкость варикапа уменьшается при увеличении обратного напряжения на нём, то становиться ясно, что эта формула расчёта аналогична той, что применяется для расчёта Кс.

Все остальные параметры можно считать несущественными. В некоторых случаях необходимо обратить внимание на граничную частоту, но это не столь важно, поскольку варикапы уверенно работают во всём радио и телевизионном диапазоне.

Источник

Область применения и принцип работы варикапа

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Среди основных характеристик варикапа:

Область применения

Работа варикапа актуальна при перестройке частоты узлов в электроаппаратуре. Устройства используются в частотозадающих электронных цепях, поскольку позволяют быстро и просто изменять рабочую частоту. Такое возможно, благодаря изменению емкости системы, которая меняется при изменении управляющего напряжения. Варикапы включены в схемы радиоприемников и беспроводных модулей для передачи данных, используются в устройствах, где задействованы частотозависимые цепи.

Преимуществами использования полупроводниковых диодов с емкостью, зависящей от приложенного напряжения, являются:

Схемы подключения варикапа

В LC-генераторах транзисторного типа это устройство работает в качестве элемента емкостного сопротивления. Подключается к резонансному контуру последовательно или параллельно. Упрощенная схема подразумевает включение вместо конденсатора в параллельно резонансном контуре.

Если разрабатывается модулятор, нужно предусмотреть подачу напряжения смещения величины на его выводы. В состав каскада включают цепь формирования напряжения смещения. Данный вид цепи в мини-передатчиках зачастую выполняется на резисторах.

Схема параллельного колебательного контура образуется катушкой и емкостью полупроводника. Также в цепь включают разделительный конденсатор.

Последовательное подключение подразумевает включение полупроводника последовательно с конденсатором контура или катушкой индуктивности. Применяются схемы, в которых варикап подключается комбинированно, с частичным включением.

Маркировка отечественных варикапов

Обозначение включает буквы и цифры. Первая буква или цифра указывает на материал изготовления. Вторая – на тип по функциональному назначению (обозначается буквой «В»). Третья цифра указывает на электрические свойства. Четвертая и пятая цифры показывают порядковый номер разработки. Шестая буква обозначает параметры варикапа.

За что отвечает вариакап

Электронно-дырочный, или p-n переход, если к нему приложено обратное сопротивление, имеет свойства конденсатора. При изменении напряжения, изменяется и толщина p-n перехода, а значит емкость между слоями полупроводника. Сам переход выступает диэлектриком. Данное явление описывает принцип работы варикапа (varicap). Устройство используется в качестве конденсатора переменной емкости, которая зависит от напряжения на переходе. При изменении напряжения можно изменить и емкость.

Источник

Параметры варикапов

Вопрос

Варикапы, вольт-фарадные характеристики, параметры. Схема включения.

Как известно, при подаче обратного напряжения на диод, он закрыт и не пропускает электрический ток. В таком случае p-n переход выполняет роль своеобразного изолятора, толщина которого зависит от величины обратного напряжения (Uобр). Меняя величину обратного напряжения (Uобр), мы меняем толщину перехода – этого самого изолятора. А поскольку электрическая ёмкость C зависит от площади обкладок, в данном случае площади p-n перехода, и расстояния между обкладками – толщины перехода, то появляется возможность менять ёмкость p-n перехода с помощью напряжения. Это ещё называют электронной настройкой.

На варикап прикладывают обратное напряжение, что изменяет величину ёмкости барьера p-n перехода.

Отметим, что барьерная ёмкость есть у всех полупроводниковых диодов, и она уменьшается по мере увеличения обратного напряжения на диоде. Но вот у варикапов эта ёмкость может меняться в достаточно широких пределах, в 3 – 5 раз и более.

Положительные качества варикапа.

У варикапов очень маленькие потери электрической энергии и малый ТКЕ (температурный коэффициент ёмкости) поэтому их с успехом применяют даже на очень высоких частотах, где ёмкость конденсатора измеряется долями пикофарад. Это очень важно, так как если бы ёмкость варикапа была нестабильна из-за утечек (потери электрической энергии) и температуры (ТКЕ), то частота колебательного контура «уходила» и «гуляла», т.е. менялась. А это недопустимо! Познакомьтесь с колебательным контуром, и вы сразу поймёте насколько это важно.

Как работает варикап?

На рисунке показана типовая схема управления варикапом.

Кроме обычных варикапов очень часто используют сдвоенные и строенные варикапы с общим катодом. Вот такой вид они имеют на принципиальных схемах.

Они используются, как правило, в радиоприёмных устройствах, где необходимо одновременно перестраивать входной контур и гетеродин с помощью одного потенциометра. Имеются так же обычные сборки, когда в одном корпусе размещается несколько варикапов электрически не связанные между собой.

Несмотря на то, что варикап разработан на базе диода, это всё-таки конденсатор и именно параметры, связанные с ёмкостью и являются основными. Вот лишь некоторые из них:

Максимальное обратное постоянное напряжение (Uобр. max.). Измеряется в вольтах (В). Это максимальное напряжение, которое можно подавать на варикап. Напомним, что ёмкость варикапа уменьшается при увеличении обратного напряжения на нём.

Номинальная ёмкость варикапа (СВ). Это ёмкость варикапа при фиксированном обратном напряжении. Поскольку варикапы выпускаются на различные значения ёмкости, начиная от долей пикофарады и до сотен пикофарад, то их ёмкость измеряют, подавая определённую величину обратного напряжения на варикап. Оно может быть равным 4 и более вольтам, и, как правило, указывается в справочных данных.

Также может указываться минимальная и максимальная ёмкость варикапа (Cminи Cmaх). Это связано с тем, что параметры выпускаемых варикапов могут несколько отличаться. Поэтому в справочных данных указывают минимально- и максимально- возможную ёмкость варикапа при фиксированном обратном напряжении (Uобр). Это и есть Cmax и Cmin.

У импортных варикапов обычно указывается только одна величина Cd (или Cд) – ёмкость варикапа при обратном напряжении, близком к максимальному. Например, для импортного варикапа BB133 ёмкость Cd = 2,6 pF (пФ) при обратном напряжении VR = 28 V.

Коэффициент перекрытия по ёмкости (Кс). Этот параметр показывает отношение максимальной ёмкости варикапа к минимальной. Считается так:

В документации на импортные варикапы так же указывается коэффициент перекрытия. Он называется capacitance ratio. Формула, по которой считается этот параметр, выглядит так (для варикапа BB133).

Как видим, берётся ёмкость варикапа при обратном напряжении в 0,5 V и в 28 V. Так как ёмкость варикапа уменьшается при увеличении обратного напряжения на нём, то становиться ясно, что эта формула расчёта аналогична той, что применяется для расчёта Кс.

Вольт-фарадная характеристика варикапа– это основная характеристика данного прибора. График этой характеристики приведён на рис. 8. Из графика следует, что чем больше приложенное к варикапу обратное напряжение, тем меньше ёмкость варикапа.

Рис. 8. Вольт-фарадная характеристика варикапа.

Основные параметры варикапов:

UОБР – заданное обратное напряжение
СВ – номинальная ёмкость, измеренная при заданном обратном напряжении UОБР
КС – коэффициент перекрытия ёмкости, который определяется отношением ёмкостей варикапа при двух значениях обратного напряжения
UОБР.МАКС – максимально допустимое обратное напряжение
QB – добротность, определяемая как отношение реактивного сопротивления варикапа к сопротивлению потерь

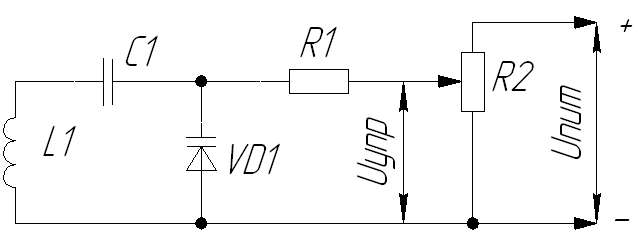

Типовая схема включения варикапа в колебательный контур приведена на рис. 9.

Рис. 9. Схема включения варикапа.

На этой схеме на R2 подаётся стабилизированное напряжение Uпит. Напряжение управления варикапом Uупр формируется с помощью переменного резистора R2. Изменяя напряжение управления Uупр с помощью резистора R2, мы изменяем ёмкость варикапа. Это, в свою очередь, приводит к изменению резонансной частоты колебательного контура.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Варикап

Варикап — это полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости p-n перехода от обратного напряжения. Варикапы применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.

При отсутствии внешнего напряжения в p-n-переходе существуют потенциальный барьер и внутреннее электрическое поле. Если к диоду приложить обратное напряжение, то высота этого потенциального барьера увеличится. Внешнее обратное напряжение отталкивает электроны в глубь n-области, в результате чего происходит расширение обеднённой области p-n-перехода, которую можно представить как простейший плоский конденсатор, в котором обкладками служат границы области. В таком случае, в соответствии с формулой для ёмкости плоского конденсатора, с ростом расстояния между обкладками (вызванной ростом значения обратного напряжения) ёмкость p-n-перехода будет уменьшаться. Это уменьшение ограничено лишь толщиной базы, далее которой переход расширяться не может. По достижении этого минимума с ростом обратного напряжения ёмкость не изменяется.

Изображение варикапа очень напоминает условное изображение полупроводникового диода. Дело в том, что p-n переход любого диода обладает так называемой барьерной ёмкостью. Сама по себе барьерная ёмкость перехода для диода нежелательна, но этот недостаток смогли использовать. В результате был разработан варикап – некий гибрид диода и переменного конденсатора, ёмкость которого можно менять с помощью напряжения.

Основные параметры варикапов:

Источник

Варикапы и варикапные сборки: Параметры варикапов

К основным специальным параметрам варикапов относятся: коэффициент перекрытия по емкости (\(K_C\)), добротность (\(Q_в\)), температурные коэффициенты емкости и добротности (\(\alpha_C\), \(\alpha_Q\)), а также некоторые другие (см. таблицу 2.6-1).

Коэффициент перекрытия по емкости (\(K_C\)). Коэффициент перекрытия по емкости определяется как отношение максимальной емкости \(C_\) варикапа к его минимальной емкости \(C_\). (\(\newcommand<\slfrac>[2]<\left.#1\right/#2>K_C = \slfrac>>\)). Обычно \(K_C\) лежит в пределах 2. 6, однако существуют приборы (в основном это варикапы с высокой начальной емкостью), у которых этот коэффициент превышает 15. 20.

Добротность (\(Q_в\)). В общем случае добротность варикапа вычисляется как отношение полного реактивного сопротивления варикапа на заданной частоте к сопротивлению потерь при заданном значении емкости или обратного напряжения. Т.е. добротность — это функция, зависящая как от приложенного к варикапу напряжения, так и от частоты сигнала в регулируемом контуре.

Полное реактивное сопротивление варикапа (как и любого типичного полупроводникового диода) выражается следующей формулой:

\(R_п\) — сопротивление материала полупроводника, \(p\)-\(n\)-области и контакта (сопротивление потерь),

\(R_ш\) — сопротивление перехода и шунтирующих его утечек,

\(C_б\) — барьерная емкость перехода,

\(\omega\) — частота подаваемого на диод сигнала.

В области низких частот с учетом указанной формулы получим:

а для высоких частот:

(\(\omega C_б R_ш \gg 1\))

Из приведенных соотношений видно, что добротность варикапа на низких частотах растет с увеличением частоты, а по достижении максимума \(\newcommand<\slfrac>[2]<\left.#1\right/#2>Q_ = \cfrac<\sqrt<\slfrac>><2>\) — уменьшается в области высоких частот.

Примеры зависимостей добротности от частоты и обратного напряжения для реального варикапа приведены на рис. 2.6‑2.

Рис. 2.6-2. Зависимости добротности варикапа КВ117А от частоты и от обратного напряжения

Температурные коэффициенты емкости (\(\alpha_C\)) и добротности (\(\alpha_Q\)). Емкость, а соответственно и добротность, варикапа зависит не только от приложенного обратного напряжения и частоты сигнала, но и от температуры прибора. Для описания этой зависимости служат специальные коэффициенты. Температурный коэффициент емкости (\(\alpha_C\)) определяется как отношение относительного изменения емкости варикапа к вызвавшему его абсолютному изменению температуры. Аналогично, температурный коэффициент добротности (\(\alpha_Q\)) — это отношение относительного изменения добротности варикапа к вызвавшему его абсолютному изменению температуры. В общем случае сами эти коэффициенты зависят от значения обратного напряжения, приложенного к варикапу.

Предельная частота варикапа (\(f_<пред в>\)). Значение частоты, на которой реактивная составляющая проводимости варикапа становится равной активной составляющей называется предельной частотой варикапа (\(f_<пред в>\)). Предельная частота может быть найдена по формуле: \(f_ <пред в>= \cfrac<1> <2 \pi C_<пер>R_п>\). Измерение \(f_<пред в>\) производится при конкретных заданных обратном напряжении и температуре, которые в свою очередь зависят от типа варикапа.

Таб. 2.6-1. Специальные параметры варикапов
