Масло в вариатор Mitsubishi ASX

Японские кроссоверы для активной езды Active Sport Xover, более известные во всем мире как Mitsubishi ASX, дебютировав в 2010 году, выпускаются именитым автопроизводителем и по настоящий момент. Данные транспортные средства получили в свое распоряжение 3 бензиновых мотора объемом 1.6, 1.8 и 2.0 литра, а также механическую коробку переключения передач и несколько модификаций вариаторов. При этом, по рекомендации компании-производителя, масло вариатора Мицубиси ASX выбирается по заводской спецификации, про которую мы и расскажем в этой информативной статье.

Масло в вариаторе Митсубиси АСХ

На линейку кроссоверов Mitsubishi ASX устанавливаются следующие модификации CVT от компании Jatco:

При этом масло в коробку вариатор Митсубиси АСХ, согласно рекомендаций компании Mitsubishi, подбирается по заводским спецификациям CVT Fluid J1 или CVT Fluid J4.

Mitsubishi ASX 1.8 и 2.0 масло в вариатор F1CJA/W1CJA(JF011E)

До 2014 года в качестве вариативной трансмиссии на Митсубиси АСХ с двигателем 1.8 и 2.0 устанавливалась CVT модификации F1CJA и W1CJA, более известные во всем мире под названием JF011E. В данные вариаторы от компании Jatco японский автопроизводитель рекомендует заливать трансмиссионную жидкость с допуском CVT Fluid J1 или CVT Fluid J4, которым обладают как оригинальные масла Mitsubishi CVT Fluid J1 и Mitsubishi CVT Fluid J4, так и их аналоги CASTROL TRANSMAX CVT, SHELL SPIRAX S5 CVT X. Также, с учетом того факта, что данные вариаторы также устанавливаются на автомобили бренда Nissan, то нередко автомобилисты заливают в CVT трансмиссионное масло с ниссановским допуском CVT NS-2(Nissan CVT NS-2) и CVT NS-3(Nissan CVT NS-3).

Трансмиссионное масло для вариатора Митсубиси ASX 2.0 F1CJC и W1CJC(JF016E)

После 2014 года японский автопроизводитель начал оснащать Mitsubishi ASX с мотором 2.0 литров модернизированными вариаторами F1CJC и W1CJC или Jatco JF016E, работающими на трансмиссионной жидкости с допуском CVT Fluid J4. Поэтому, при обслуживании данных CVT, необходимо приобретать как оригинальную трансмиссионную жидкость Mitsubishi CVT Fluid J4, так и ее заменители Nissan CVT NS-3, Lukoil CVTF и так далее.

Какое масло заливать в вариатор Митсубиси АСХ 1.8 и 2.0 2012/2013/2014 годов выпуска

Как мы уже говорили выше, модели Mitsubishi ASX до 2014 года получили в свое распоряжение бесступенчатую вариативную трансмиссию F1CJA/W1CJA(JF011E), работающую в тандеме с бензиновыми 1.8 и 2.0-литровыми моторами. Соответственно, и в данном случае Мицубиси АСХ масло в вариатор подбирается по допуску CVT Fluid J1 или CVT Fluid J4(Mitsubishi CVT Fluid J1, Mitsubishi CVT Fluid J4, Nissan CVT NS-2, Nissan CVT NS-3, Kixx CVTF и так далее).

Сколько масла в вариаторе Mitsubishi ASX

Как часто производится замена масла в вариаторе Митсубиси АСХ

Трансмиссионное масло в вариаторе ASX меняется со следующей периодичностью:

Как выбрать масло в двигатель Mitsubishi ASX и не попасть на подделку? Читайте в этой статье о проверенных смазочных материалах.

Уровень трансмиссионной жидкости в вариаторе Mitsubishi ASX

При наличии у вариатора контрольного щупа, уровень масла в нем измеряется с его применением. Если же щупа нет, необходимо задействовать контрольную пробку вариатора, выполнив следующие действия:

Далее обратите внимание на интенсивность течи трансмиссионной жидкости из-под контрольной пробки. Если масло начало капать — его уровень в CVT можно считать оптимальным. Также обратите внимание на цвет и запах масла. Это поможет вам понять, когда необходима замена масла в вариаторе ASX.

Проверка уровня масла в вариаторе с использованием контрольного щупа

Проверка уровня масла в вариаторе без щупа

Mitsubishi ASX замена масла в вариаторе

Замена масла в вариаторе Митсубиси АСХ, как и замена масла в вариаторе ASX 2014, включает в себя следующие действия:

Источник

Замена масла в вариаторе Mitsubishi ASX 2.0 AWD 2014 г.в. (CVT 8 — JATCO JF016E)

08.08.2018 г., и так, произведена полная замена масла в вариаторе Митсубиси ASX 2.0 AWD 2014 г.в. на пробеге 56000 км.
Вариатор установлен CVT 8 (то есть JATCO JF016E), в представительстве Митсубиси с неохотой, но подтвердили. На данную модель вариатора информации по замене практически нет. Так что будет многим полезна.
Отдельная благодарность пользователю с ником Jatco (занимаются ремонтом вариаторов), все доступно объяснил.

Применяемые расходники (с необходимсотью замены):
Фильтр тонкой очистки — 2824A006 (обязательно)
Резиновая прокладка фильтра грубой очистки — 2824A005 (обязательно)
Прокладка поддона вариатора — 2705A049 (обязательно)
Пробка поддона — 2705A011 (не обязательно, лучше менять через раз)
Прокладка сливной пробки поддона — 2705A013 (медная, обязательно), бывает и 2705A012. Брал обе, у меня стояла медная, заменил на такую же.
Крышка фильтра тонкой очистки — 2921A003 (не обязательно). Прокладки крышки фильтра тонкой очистки отдельно не существует, она идет совместно с крышкой фильтра. Важно соблюдать момент затяжки, чтобы не повредить прокладку!
Фильтр грубой очистки — 2824A007 (не обязательно). Достаточно просто промыть и поменять на вторую замену.
Масло IDEMITSU 30301201-746 — 16 литров, по цене 2230 за 4 литровую канистру. В литрушках не продается, поэтому 4 канистры.

Моменты затяжек болтов:
Крышка фильтра тонкой очистки — 5.1, момент не выставляли, но от руки примерно также затянули, сложно подлезть динамометрическим ключем
Фильтр грубой очистки — 7.9, но затягивали от руки примерно момент был в районе 5.0, дальше можно сорвать.
Масляный поддон вариатора — здесь все не просто, по данным 5.9, но при откручивании момент был 2.0, поэтому при установке поддона оставили момент 2.0, дальше есть риск сорвать резьбу. Все хорошо затянулось и этим моментом, ничего нигде не течет.
Сливная пробка — 34.0, момент не выставляли, но затянули от руки плотно.

Болтики все маленькие и резьба соответственно, сорвать очень просто.

Теперь сам процесс замены не сложный, поэтому фото считаю не обязательным, да и лень делать было, ничего сложного в замене нет:
1. Сняли защиту.
2. Уровень масла выставлялся при одной и той же температуре вариатора (контроль программой CVTz50 и ELM v1,5). Вынули щуп, открутили сливную пробку и слили старое масло. Масло было черное. Слилось около 4-4,1 литра, подождали пока не перестанет литься и закрутили сливную пробку со старой прокладкой.
3. Залили столько же нового масла (по щупу все равно проконтролировали уровень) и запустили двигатель. Минут 15 работал двигатель, периодически передачи переключались последовательно с задержкой на каждой примерно по 5 сек.

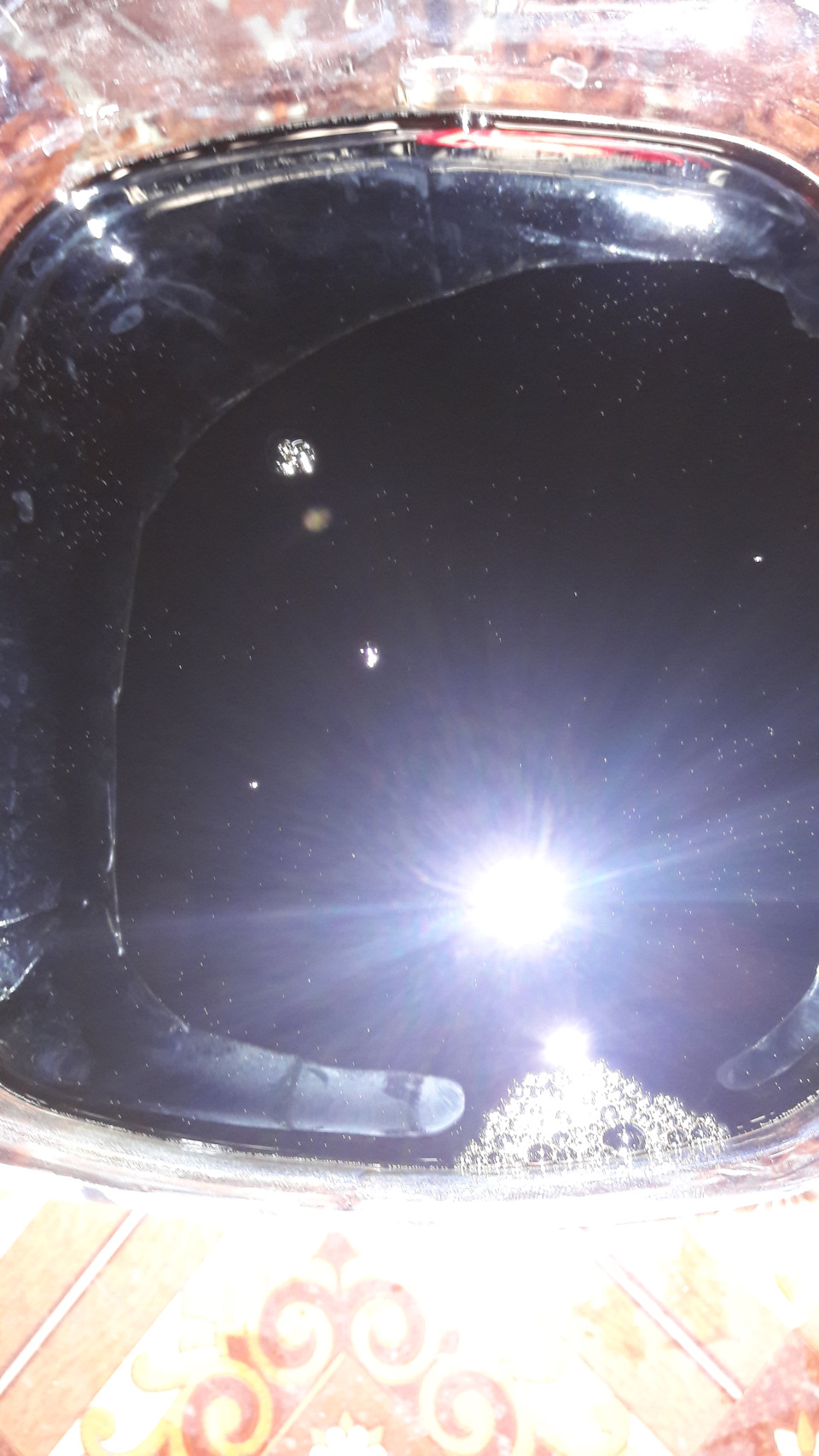

4. Слив масла. Масло не черное, но темноватое. Слилось также 4-4,1 литра.
5. Повторный залив масла и опять пункт 2,3,4. Слилось уже практически светлое.

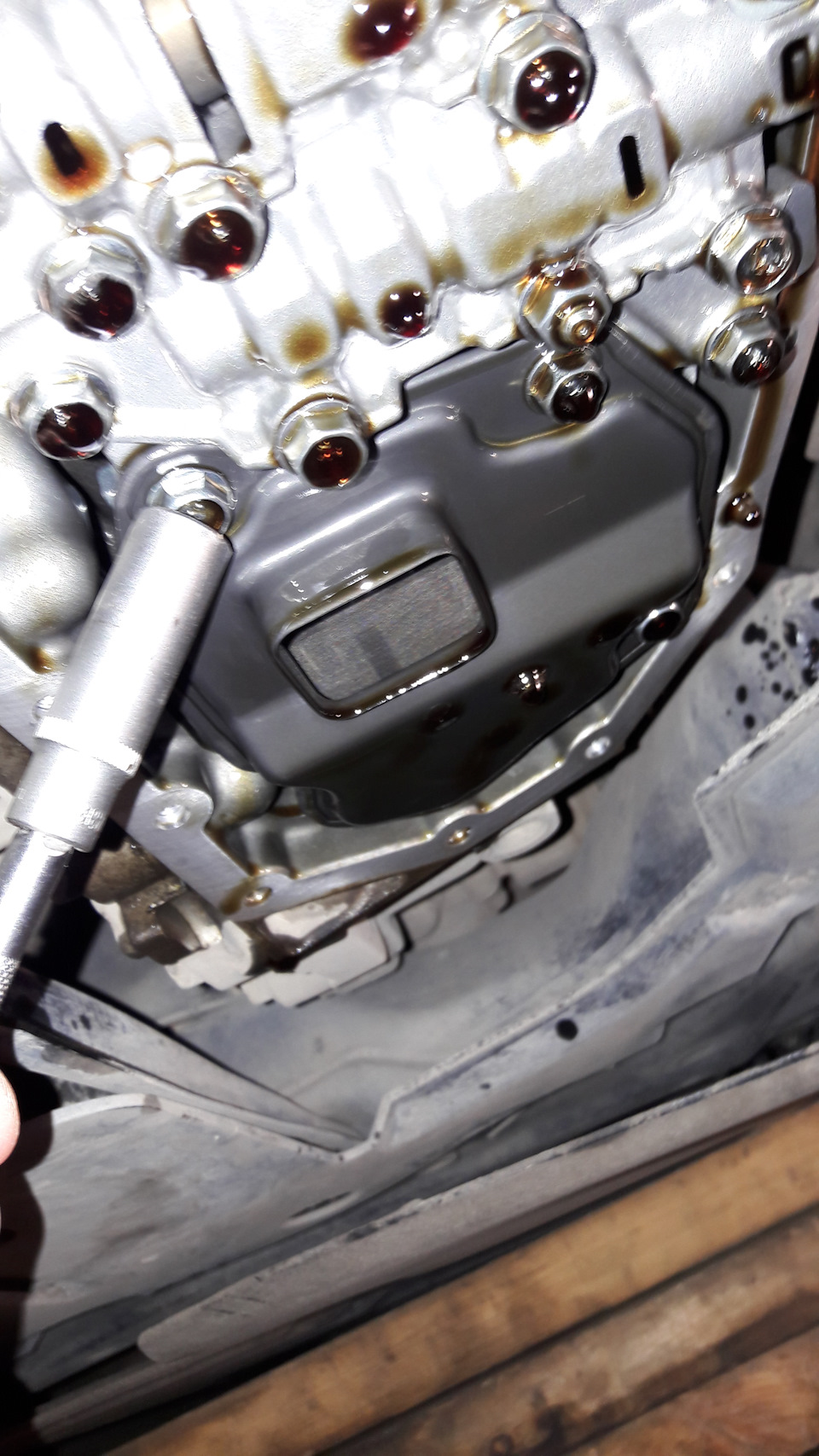

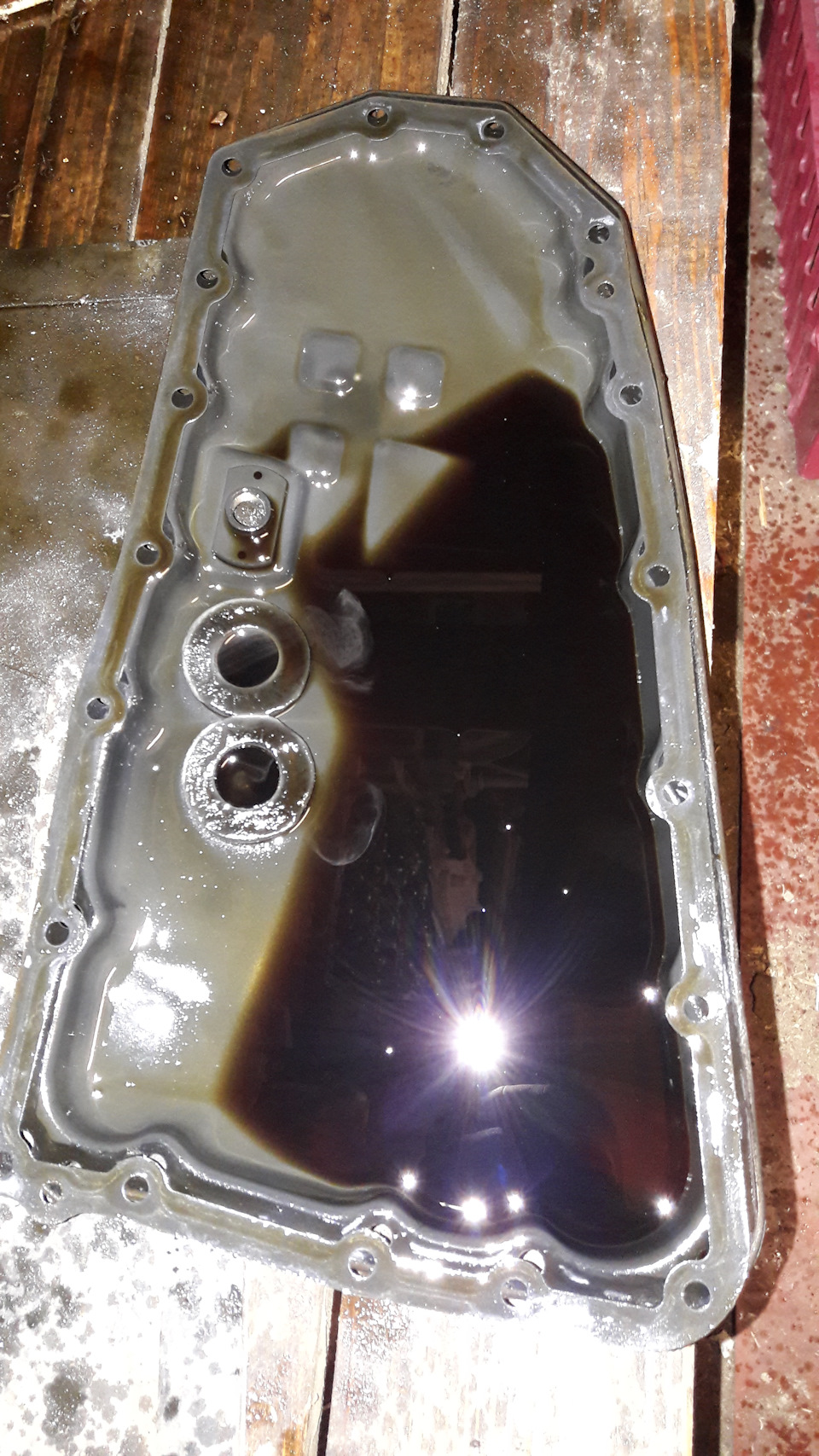

6. Теперь открутили поддон, в нем осталось 300-500 мл масла. На магнитах обычный налет, ничего особенного все в норме. Промыли поддон и магниты.
7. Открутили и сняли фильтр грубой очистки. Сетка чистая. Фильтр промыли и продули.
8. Когда масло перестало капать с вариатора, поставили на место фильтр грубой очистки, предварительно заменив на нем резиновое уплотнительное кольцо на новое (кольцо смазать маслом). Далее установили промытый и продутый поддон, предварительно обезжирив все плоскости. (Прокладку не смазывать! А то некоторые тут советуют). Долго только закручивать и аккуратно затягивать столько болтов поддона.

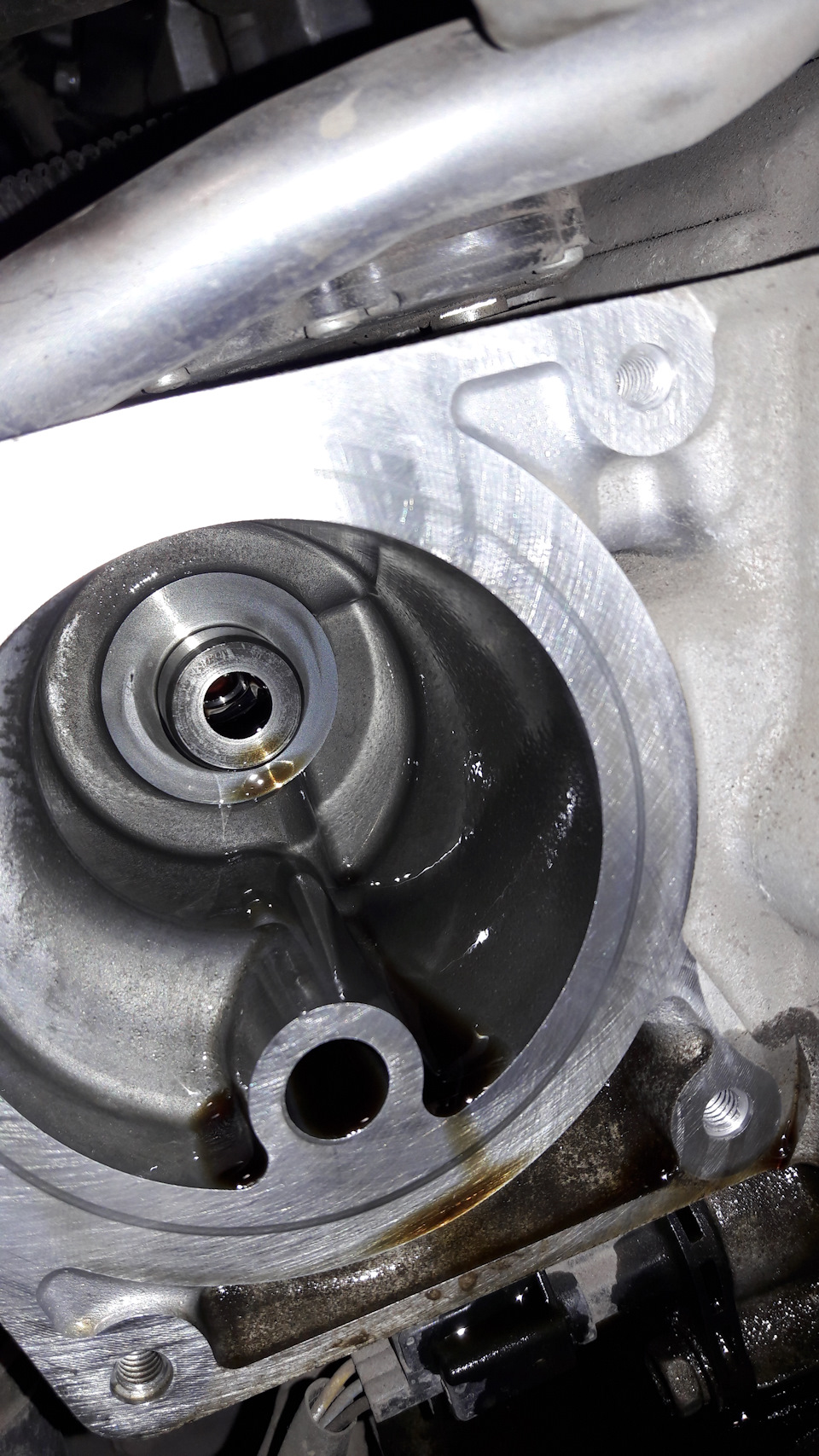

9. Самое интересное это замена фильтра тонкой очистки. Крышка находится на вариаторе справа впереди по ходу машины за подушкой двигателя! Пришлось откручивать и убирать подушку двигателя и кронштейн подушки, иначе крышка не снимется и фильтр не вытащить.
В общем все открутили и сняли. Аккуратнее с крышкой, чтоб не повредить в ней прокладку. Крышку можно заказать при желании в автодоке (все брал там), цена примерно 1100 руб.

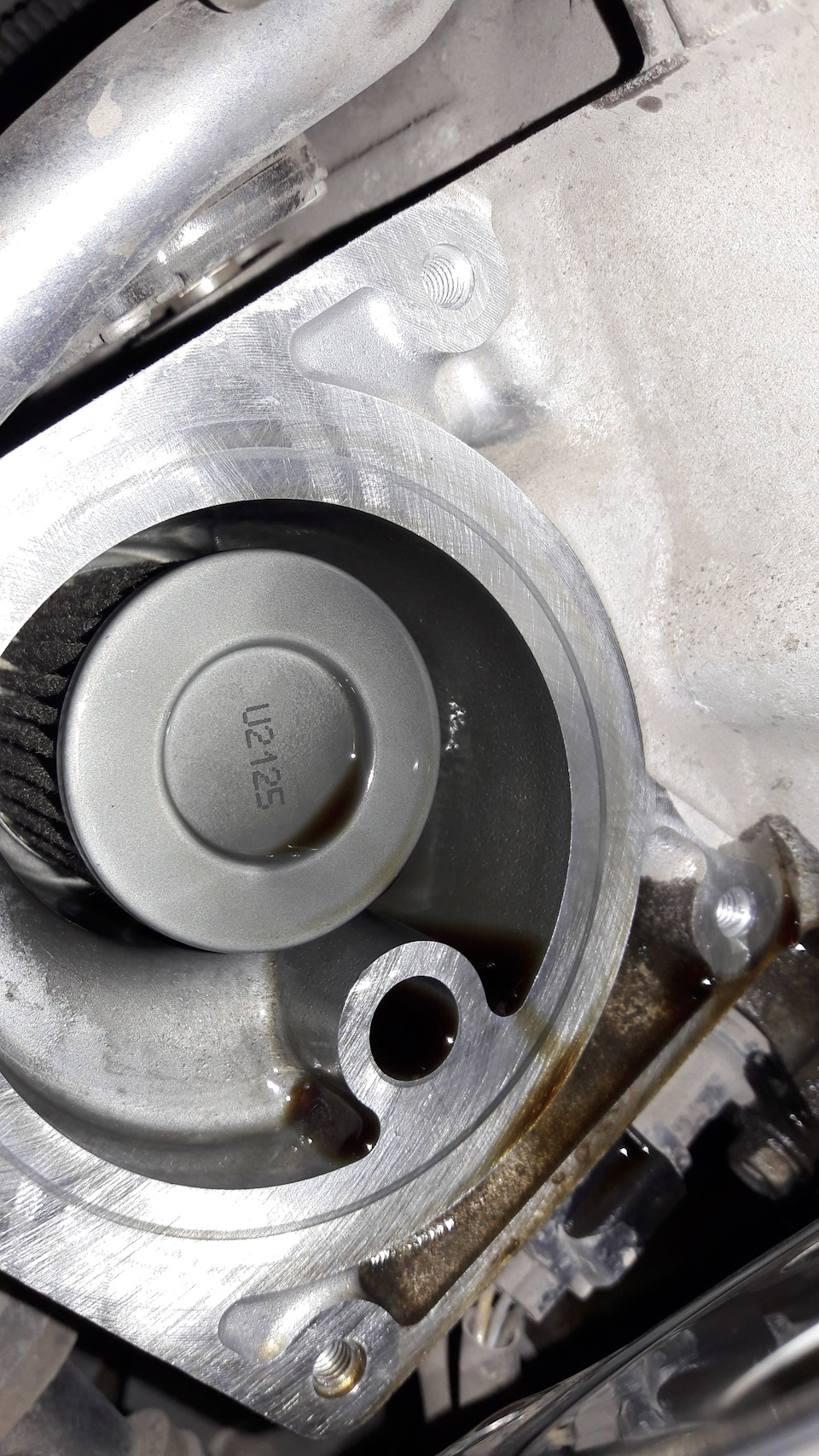

Установили новый фильтр, предварительно смазав резиновое уплотнительное кольцо фильтра и поставили все на место в обратной последовательности.
10. Еще раз проверили чтобы все было протянуто.
11. Заливка нового масла. Залили сразу примерно 5-5,2 литров (столько примерно слилось со всего). Проверили уровень. Уровень миллиметра 2 не доходил до средней риски (между уровнями COLD и HOT). Далее запустили двигатель и ждали прогрева коробки до 74-77 градусов, периодически проверяя уровень.
Когда коробка прогрелась стали добавлять по 50-100 мл проверяя уровень. После каждой доливки надо по переключать поочередно режимы, чтобы быстрее устанавливался уровень.
Окончательный уровень выставили примерно на 1-2 мм выше середин уровня HOT. Столько было изначально. Так как при прогреве вариатора выше по температуре уровень поднимется еще.
Счетчик старения на данной коробке показывает 0, его сбрасывать не надо, так как вариатор не греется выше 90 градусов.

Вот и вся полная замена масла вариатора. Итого, 2 раза промывалось, на 3 залили для эксплуатации.
По времени, не спеша, процедура заняла 4-5 часов. Делалось в гаражном сервисе у людей с прямыми руками.
Через дня 2 надо будет проверить все на наличие или отсутствие течей.

После замены вариатор стал работать мягче, легче идет, тихо работает.
Проехал еще не много. Буду смотреть дальше.
Я бы порекомендовал не тянуть с заменой до регламентных 75 000 км.

Если есть вопросы задавайте, так как сам искал информацию на данный вариатор. В интернете ее мало.

Источник

Замена масла в вариаторе ASX 2.0

Первым порывом мысли было сделать полную замену, но информация на форумах и общение со знакомым механиком TX65 который помогал, убедили в обратном. Как выяснилось технического регламента производителя автомобиля на полную замену масла в вариаторе нет, есть регламент на частичную замену, что и сделал.

КАК ни странно, но на НЕКОТОРЫХ автомобилях (например Ниссан), с точно такими же вариаторами, производители вообще не указывают периодичность замены, т.е. там оно на весь срок службы. Помимо самого масла, в коробке есть фильтр тонкой очистки на бумажной основе и грубой очистки с металлической сеткой. Тонкой нужно заменить, грубой можно просто промыть. (При полной замене масла, аппарат нагнетает в систему под давлением новое масло и выталкивает старое, при этом ничего из фильтров не меняется, поддон с магнитами и накопившейся грязью не моется. Скорее всего свежее масло с новенькими присадками все это быстренько размоет и вернет в коробку)
Что потребовалось для замены масла в вариаторе
Масло KE909-99943 цена 4 500 за 5 л. или оригинал MZ320185 цена 2300 руб.за 1 литр
Прокладка поддона 2705A015 цена 850 руб.
Шайба металлическая (шайба сливной пробки) 2705A013 130 руб.
Фильтр тонкой очистки 2824A006 цена 850 руб.
Манжетное уплотнение 2920A096 цена 250 руб
2824A007 фильтр грубой очистки (можно и не покупать)

Источник

Как выполняется на Мицубиси АСХ замена масла в вариаторе

Нет ничего удивительного в том, что после ознакомления с расценками дилерских центров многие автовладельцы интересуются, как производится на Мицубиси АСХ замена масла в вариаторе. Дело в том, что стоимость этой услуги стартует с отметки 17 000 рублей. Оправданы ли такие затраты?

Что потребуется для работы

Для проведения полноценного обслуживания, которое официалы рекомендуют выполнять раз в 90 000 км, потребуется следующее.

О некоторых разделах списка необходимо поговорить подробнее.

Выбор масла

Официальные дилеры рекомендуют заливать в CVT только одобренную японскими специалистами трансмиссионную жидкость DIA QUEEN CVTF-J4. На деле, это вовсе не обязательно. Кроссовер комплектуется бесступенчатым вариатором Jatco JF011E (CVT)/RE0F10A. Кроме Мицубиси АСХ данная модель вариатора устанавливалась на модели различных производителей автомобилей. Нет оснований не доверять мнению специалистов таких фирм, как:

Не исключено, что эти расходные материалы окажутся доступнее и дешевле. И пусть вас не пугает различие в цвете. Оно не имеет особого значения. Для заполнения вариатор Мицубиси АСХ потребует около 6 литров лубриканта. Если приобретать продукцию фирмы Elf, стоящую порядка 1000 рублей за 1 литр, покупка обойдётся в 6000 рублей.

Запасные части

Отдавая предпочтение продукции сторонних производителей, удастся сэкономить и на приобретении комплектующих.

А ещё вам потребуется уплотнительное кольцо маслоохладителя (№2920A096) за 200 р.

Дополнительное оснащение

Даже имея хороший набор слесарных инструментов, для обслуживания Мицубиси АСХ с CVT придётся обзавестись некоторым дополнительным оснащением.

Не экономьте на этих мелочах, они сильно упростят вам жизнь.

Коннектор и программное обеспечение

Если после замены трансмиссионной жидкости в вариаторе не обнулить счётчик старения трансмиссионного масла на Мицубиси АСХ, проблемы не заставят себя долго ждать. Управляющая электроника начнёт сходить с ума, и вариатор быстро выйдет из строя. В минимальный набор оборудования, необходимого для выполнения обязательной процедуры, входят:

В качестве возможного варианта ПО можно предложить программу CVTz50. Она полностью русифицирована, выполняет все необходимые функции и на сервисах вроде Play Market или Google Play стоит порядка 200 рублей.

Если посчитать все расходы, получится чуть более 9000 рублей. Далее – только ваше терпение и труд. И если вы готовы, то можно приступать к замене масла в вариаторе Мицубиси АСХ.

Порядок проведения обслуживания

Первым делом, следует прогреть вариатор до рабочей температуры и замерить уровень трансмиссионной жидкости на щупе. Его нужно будет запомнить или сфотографировать. Затем действуем в следующем порядке.

После этого остаётся лишь подключить адаптер к предусмотренному конструкцией Мицубиси АСХ разъёму и, руководствуясь инструкцией к программному обеспечению, сбросить показания счётчика старения трансмиссионного масла. Работа завершена.

Ремонт Мицубиси АСХ – не самая простая задача. Не имея хотя бы начального уровня профессиональной подготовки, приступать к самостоятельной замене жидкости в CVT не стоит. Однако выполненная своими руками процедура позволяет сэкономить порядка 8 – 10 тыс. рублей за один раз и является гарантией того, что обслуживание произведено качественно и в полном объёме.

Источник

Замена масла в вариаторе. Часть 1.

Вот и подошел срок замены рабочей жидкости вариатора, а именно пробег 77000. По книге данная жижа на ASX меняется на 75000, на других марках Митсубиси с таким же вариатором и передним приводом почему то на 90000, очень интересно почему!

Начитавшись как всегда любимого Драйва решил менять маслице сам, ибо ничего сложного там нет. Сразу оговорюсь, данные вариаторы Jatco JF011E (CVT)/RE0F10A ставятся не только на ASX, и даже не только на Mitsubishi в целом, но еще и на Nissan, Chrysler и Renault.
Как ни странно, ни одного содержательного отчёта по замене ИМЕННО НА ASX я не нашел, везде написано вкрадце, в лучшем случае несколько фоток и немного описания, в худшем случае вобще — «я тут на днях масло в варике поменял, делали в сервисе, смотрите какой я молодец, машина довольна» и пару фоток того масла которое залил. В общем посты НИОЧЁМ, засорение ресурса и строки «поиск».
А помог мне прекрасный отчёт о замене на Nissan X-Trail вот он спасибо товарищу за его труд:)

Итак, список того что понадобится для замены масла:

1) Масло DIA QUEEN CVTF-J4. Нужно 6 литров. Я взял масло Nissan NS-3, код KLE53-00004 (4 л) за 4000р. и две литрушки 999MP-NS300P по 1200р., брал на EMEX, там оказалось дешевле. По информации из интернета, DIA QUEEN CVTF-J4 и Nissan NS-3 аналогичны по своим свойства, при этом NS-3 ощутимо дешевле.

2) 2705A015 MITSUBISHI Прокладка поддона картера CVT (741р.)
3) 2824A006 MITSUBISHI Фильтр масляный маслоохладителя коробки передач (495р.)
4) 2920A096 MITSUBISHI Кольцо уплотнительное маслоохладителя (189р.)
5) 1102601M02 NISSAN Прокладка сливной пробки масляного поддона CVT (41р.)

Запчасти брал в Exist, там по срокам было быстрее, но EMEX дешевле.
Попутно понадобится мерный стакан, шприц побольше со шкалой, и маленькая воронка:))

Сама замена достаточно геморройное занятие, но учитывая то, насколько я доверяю автосервисам, то лучше сам буду весь грязный в масле полдня, чем кому то отдать машину. Как в анекдоте — отдать свою машину в автосервис, всё равно что отправить свою жену на вечеринку в компанию мужиков:))).

1) Первым делом нужно посмотреть на щупе уровень на разогретом вариаторе и запомнить его, понадобится при заливке.

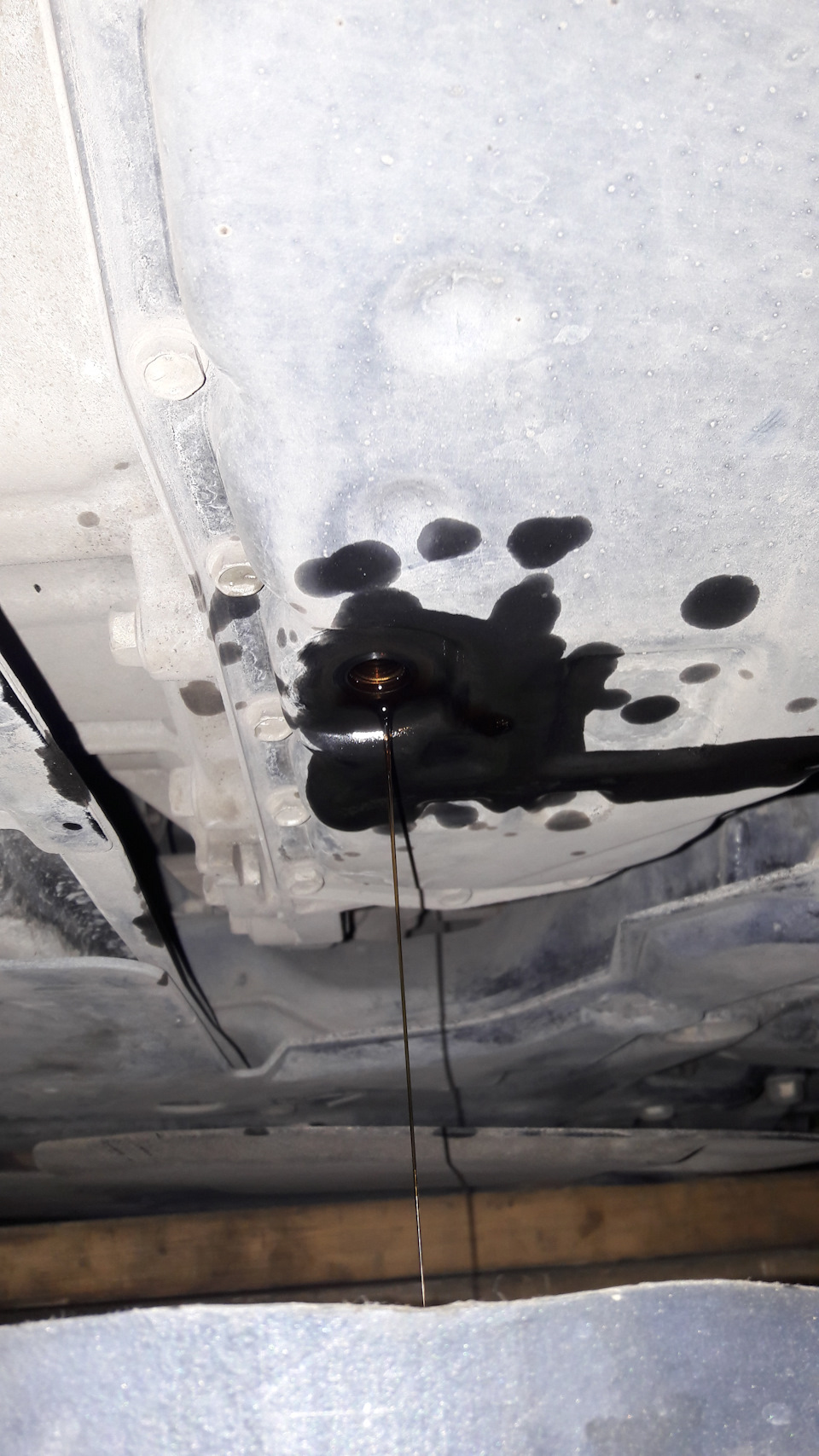

2) Сливаем старое масло, путём откручивания сливной пробки в поддоне вариатора. Хвала всевышнему что это Яп и у него есть сливная пробка. Читал что на какой то марке, ни то Рено, ни то Додж с таким же вариком отсутствует сливная пробка! Готовьте сразу 5 литровую ёмкость.
Как видно на фото, старое масло грязно чёрное с красным отливом на просвет. Пробег 77 К.

3) Снимаем переднее левое колесо.
4) Снимаем пыльник/локер/подкрылок кому как нравится, тот что на фото. Снимается для удобства работы и доступа к одному из 4-х болтов маслоохладителя.

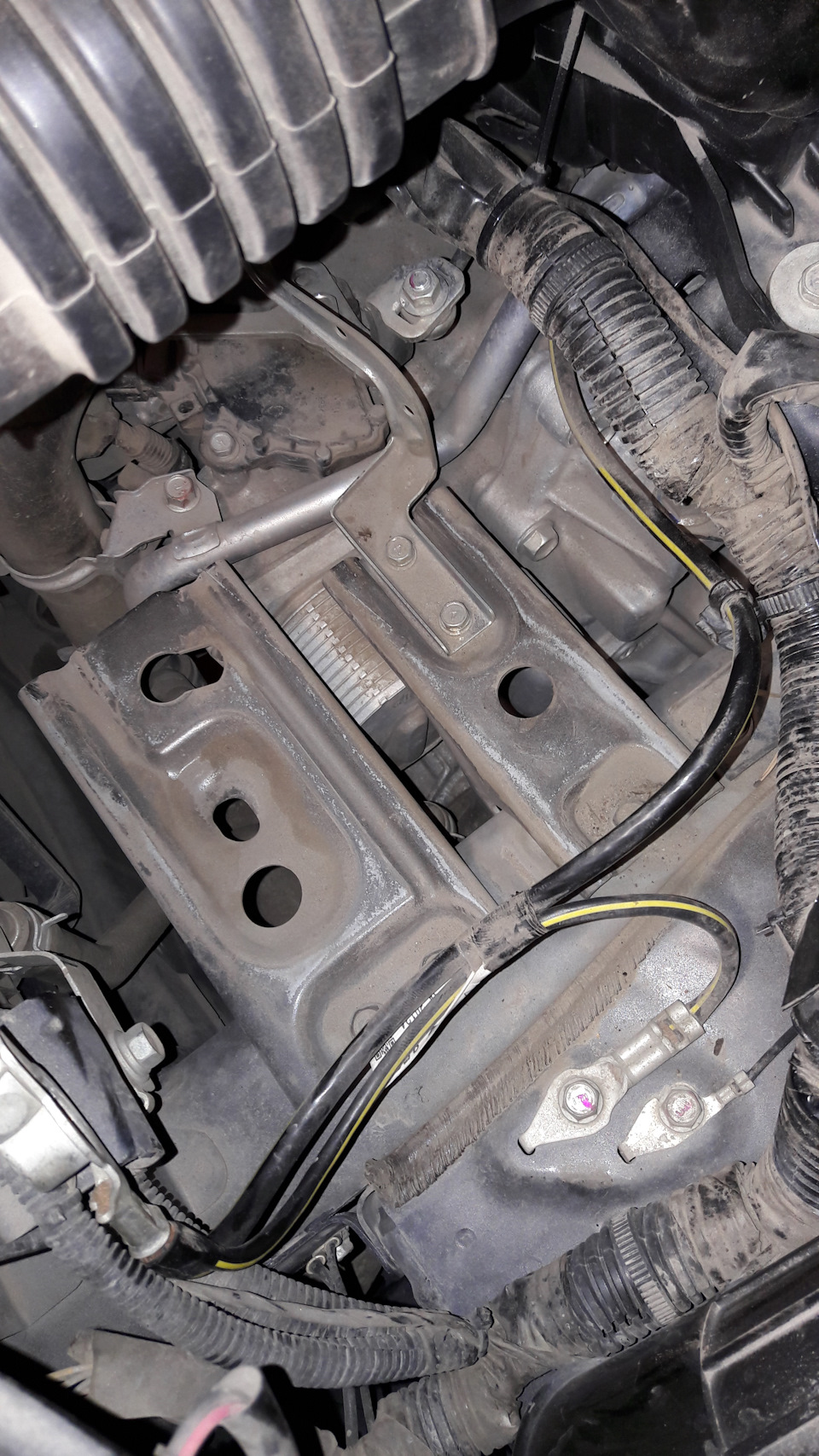

5) Снимаем АКБ. Снимаем площадки для АКБ. Очень геморройно, надо иметь резиновые руки и ключ на 12 накидной. Сняв площадки ( 7 болтов, мать их ) получаем доступ к маслоохладителю (ребристый бочонок). Теперь имеем прекрасный доступ для замены фильтра.

6) Откручиваем 4 болта крепления маслоохладителя и снимаем его. Вытечет около 100мл масла на пол, подставить ёмкость просто некуда, советую постелить газетку:)). Вынимаем фильтр тонкой очистки с резиновым колечком ( либо на фильтре остаётся как положено, либо внутри).

7) Снимаем поддон коробки. Снимая последний болт, держите поддон, легко отходит и выплёскивается ещё около 200 мл. на пол:)

8) Снимаем фильтр грубой очистки ( 3 болта ). Промываем это дело в бензине кисточкой и сушим.

Также промываем магниты, сам поддон, протираем чистыми тряпками всё что можно.
