Не откручивается болт шкива коленвала что делать
Как открутить болт шкива коленвала – совсем не сложная процедура
Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.
Как отвернуть болт шкива коленвала: почему все так сложно?
Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.
Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.
Все автопроизводители и специалисты автосервисов с большим усилием производят закрутку гайки либо болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).
Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.
Как открутить болт шкива коленвала – решаем проблему
При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:
Процесс при наличии указанных приспособлений выглядит следующим образом:
Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.
Как открутить гайку шкива коленвала?
Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.
Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.
Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.
Как открутить болт шкива коленвала
На страницу этой статьи вас скорее всего привел вопрос, как открутить болт шкива коленвала. У многих, кто сталкивается с этим первый раз возникает проблема. Как же зафиксировать коленчатый вал от проворачивания с болтом. Способов отвинчивания данного злощастного болта есть масса, и опытные мотористы их знают. Так же и приспособления специальные есть для этого дела, но стоят они каких-то заоблачных денег. Поэтому, мы поделимся с вами парой секретов как это сделать у себя в гараже имея минимальный набор инструмента.
Основные трудности с откручиванием болта
Болт крепления шкива вкручивается в сам коленчатый вал. От сюда и начинается основная проблема с его извлечением. При попытке его демонтажа, болт прокручивается вместе с коленом. Происходит это как на откручивании так и на зажатии.
Внимание! Перед откручиванием удостоверьтесь что у вас правая резьба, иначе все ваши попытки могут быть бесполезны. На некоторых моторах ставят вместо обычной правой, левую.
Первое что может прийти в голову, использование специального инструмента который будет фиксировать шкив от прокручивания. В принципе, можно воспользоваться таким приспособлением, но его нужно для начала купить или сделать самостоятельно. Как первый так и второй вариант нас не устраивает, поэтому переходим сразу к следующему шагу.
Как открутить болт шкива коленвала
Первый метод больше подойдет к тем у кого есть помощник в гараже или сосед в кооперативе. Вам нужно попросить его сесть за руль автомобиля. Затем, включить четвертую передачу в коробке и зажать тормоз до упора. Таким образом, коленчатый вал полностью заблокируется и у вас будет возможность открутить его.
Внимание! Нужно в данный момент следить за метками ГРМ. Если тормозная система вашего автомобиля слабая и не достаточно хорошо держит возможны проблемы. Колено может прокрутиться в сторону откручивания на несколько градусов.
После откручивания смотрим еще раз метки и радуемся полученному результату.
Бывают случаи когда помощника нету, а демонтировать болт нужно очень срочно. В таком случае можно попробовать второй вариант. Во-первых, установите автомобиль на ровную поверхность, желательно на асфальт. Во-вторых, если у вас переднеприводный автомобиль, ваше второе колесо должно стоять обязательно на земле.
Затягиваем ручник до упора, ставим так же передачу и пытаемся отвинтить болт. Если же этого не достаточно, и колесо все равно проворачивается делаем следующие действия. Если болт шкива у вас с правой стороны, значит вам нужно нагрузить максимально левую. Ставим еще один домкрат под заднее правое колесо, что бы максимально нагрузить два левых колеса. Одно будет отвечать за полную фиксацию автомобиля, а второе за фиксацию колена.
Сомнительные методы
Есть методы которые мы бы не советовали использовать в данном случае. К примеру, некоторые умельцы, для фиксации колеса вставляют длинную отвертку в тормозной диск. Так как она проходит через тормозной суппорт то может запросто что-то повредить.
Некоторые пытаются зафиксировать маховик, вставляя в него различные монтировки, отвертки и прочие предметы. Так же сомнительный способ, ведь ту же монтировку нужно кому-то держать. А если есть второй человек, почему бы не воспользоваться более легким методом который мы описали выше.
Видео
Правильный способ откручивать/закручивать болт шкива коленвала.
Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.
Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.
Тем не менее, все эти способы не универсальны, и нужно соображать «на месте» что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.
Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)
Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет «нормальные» шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный «берущий» инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий «КОНЬ», что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.
Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.
Итак, «самый верный» способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.
Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.
Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут «вровень-выпирать»
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.
— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.
— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать «глухой» обводной ролик, который не дорого потом заменить.
Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀
Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.
Как открутить болт шкива коленвала — простая инструкция
Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.
Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.
Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.
Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.
С какими проблемами можно столкнуться
Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.
Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:
Основные этапы работ
Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.
Теперь обо всем этом более подробно.
Поиск шкива
Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.
Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.
Подготовительные работы для удобного доступа к необходимым узлам
Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.
Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.
Как стартерам открутить болт шкива коленвала
Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.
На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.
Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.
В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.
Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.
Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.
Снимаем шкив с помощью съемников
Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.
После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.
Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.
Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.
Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого необходим комплект недорогих съемников.
Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.
В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.
Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.
Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.
Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.
Что делать если болт не откручивается — советы экспертов
Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.
Если не помогло, то осторожно попробовать его нагреть.
Видео по снятию шкива на автомобилях различных производителей
Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.
Автомобиль ВАЗ
В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.
Автомобиль Форд
Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.
Автомобиль Рено
Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.
Автомобиль Хонда
Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.
Автомобиль Шевроле
Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.
Автомобиль Мазда
Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.
Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.
Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.
Способ отворачивания болта шкива коленвала без специнструмента и нервов
Итак двиг 3S-FE.
Сначала я помучился с ударным способом. Ничерта.
Потом способом вставляния подходящего стержня в одно из боковых отверстий на шкиве и упора его в землю. По словам советчиков веса двигателя должно хватить для срыва болта. У меня не хватило. Погнул отвертку и китайское сверло. Машина на домкрате правое колесо снято, я в ступоре.
Выхода не было кроме как придумать свой способ и, как щас модно говорить: я это сделал.
Сори фото похожего ключа на 17, нужен на 19.
Кому не понятно по фото поясняю.

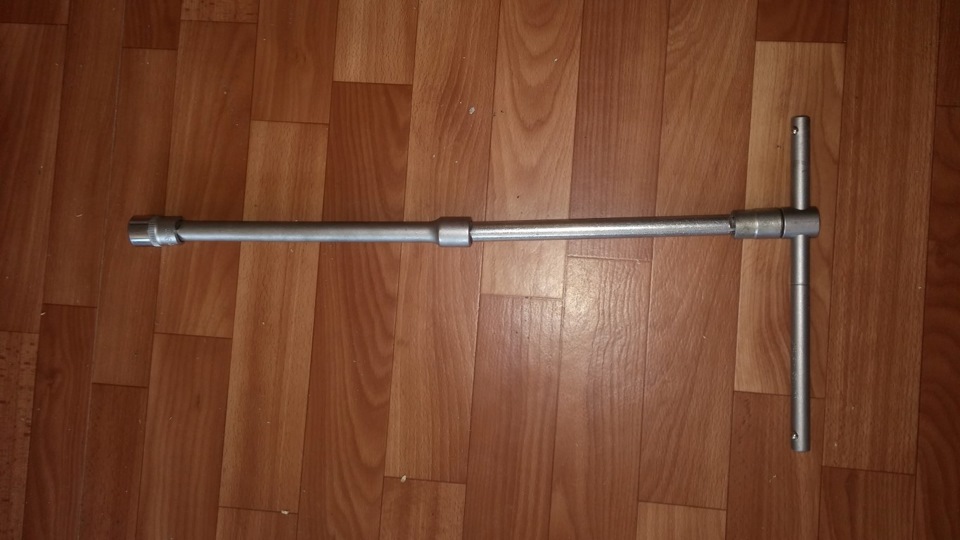

Понадобиться каленое сверло 8 мм, ключ рожково накидной 19*19, удлиненный вороток с головкой на 19.
Упираем ключ рогами в верхнюю опору двигателя, а нижнюю проушину ключа совмещаем с отверстием на шкиве под углом 90 градусов и фиксируем хвостовиком сверла. Далее используя головку на 19 с удлинителем срываем болт.
Таким же способом я затягивал этот болт, но уже с динамометрическим ключом.
Комментарии 25
нет это электрогайковерт.
ты можешь сразу сказать модель и цену, а то куча вопросов в догонку? И где мне во дворе сеть взять или он на батарейках 🙂
С новым годом! Попробуй гайковёрт, поверь он может даже больше чем ты се представишь и стопорить ничего не надо.
Не пробовал. Но этот способ теперь использую всегда. Ключ не вылетит никак. Вправо, влево очень узко. Вверх он так упирается рожковой частью, что она смотрит внутрь и наоборот прижимает его верхней опоре. На картинке не очень понятно, но зев ключа наклонен к опоре. Офигительный способ, чесслово, обязательно попробуй, при случае, сэкономишь кучу нервов и времени.
Круто))Но если ключ сорвется — по гаражу он знатно полетает))
А стартером по-старинке не пробовал?))
Я срывал застопорив маховик толстой ударной отверткой…а на автоматном маховике вообще все просто.
Обычно монтировку в маховик суют.
в автоматный ещё можно запихать — и то — криво/косо, а вот в механический херасдва)))
Обычно монтировку в маховик суют.
Там нет открытого доступа к маховику. А чтоб снять стартер надо снять акб и воздухан — нафига?
Круто))Но если ключ сорвется — по гаражу он знатно полетает))
А стартером по-старинке не пробовал?))
Я срывал застопорив маховик толстой ударной отверткой…а на автоматном маховике вообще все просто.
а что стартеру то будет?)))крутнул на полсекунды и все — гайка откручена)))погугли — быстро и просто)
нут вообще-то там болт 🙂
во-вторых со стартером тоже не все так просто — кто будет держать болт и куда его упереть.
В третьих, усилие проворота колена намного меньше момента затяжки болта. Стартер с планетарным редуктором, не думаю что шестеренкам это понравится.
Ну и на посошок. Когда искал способ гуглил конечно и не мало, но применительно к моему движку так и не встретил наглядного примера со стартером.
Если Вас есть киньте ссылку.
нуууу, вообще все не понял)))
Одеваешь головку с трещеткой на гайку шкивы, трещетка доволится до рычага, крутишь стартером — и она срывается на ура…Ну а про момент затяжки — вообще неправда)))никогда не затягивал эту гайку с усилием особым, она под самозатяг там идет — притягивается от вращения. и стартеру уж точно ничего не будет)))потому как с передаточными числами стартера и маховика все очень хорошо!))
Дело хозяйское)я просто способ подсказал простой))
Еще раз повторяю, там не гайка, а болт. Момент затяжки 109 Нм это не мало. Для сравнения момент болта головки 49 Нм.
И никакого самозатяга там нет. Если б он был то по Вашему способу гайка-болт затягивалась, а не откручивалась.
«БОЛТ» закручивается по часовой стрелке, шкив крутится тоже по часовой — при этих условиях шкив закручивает болт/гайку))))…
Если застопорить «болт»/гайку ключом/трещеткой и крутануть стартер — то «болт»/гайка будет ОТКРУЧИВАТЬСЯ))))…нуууууу, кроме старых хонд))))
ВОт пара примеров, ну вот стоило спорить?)))я как лучше хотел, а ВЫ((((
Болт затягиваешь сколько можешь от руки ключом сам и все. При работе ДВС — шкиф затягивает сам болт постоянно.
На чем основано это утверждение? Шкив не вращается на коленвалу, там шпонка.
