Ножевой предохранитель что это

Какие бывают автомобильные предохранители. Их типы и виды.

Предохранители для автомобиля различаются по дизайну, принципу срабатывания и по номиналу.

Цилиндрические предохранители

Цилиндрические предохранители сейчас являются устаревшим типом. Они часто применялись в отечественных автомобилях еще со времен Советского союза. Основа может быть пластиковая или керамическая. Также они могут отличаться по цвету в зависимости от номинального тока.

Стеклянные предохранители

Также являются устаревшими и редко используются в автомобилях, но могут встречаться в бытовых приборах.

Перемычки (ленточные)

Такие предохранители выполнены в виде пластины с отверстиями или выемками под болтовое соединение. Используются для мощных силовых цепей автомобиля.

Перемычки с пластиковым корпусом

Предохранители перемычки с пластиковым корпусом устанавливаются преимущественно между стартером или генератором и аккумуляторной батареей и рассчитаны на большой номинальный ток. Также используются для защиты мощных силовых цепей, но в отличии от обычных перемычек при срабатывании предохранителя место расплавления защищено пластиковым корпусом.

Ножевые автомобильные предохранители (флажковые)

У флажковых предохранителей плавкая вставка помещена в пластиковый корпус и имеет два наружных контакта. Этими контактами предохранитель устанавливается в соответствующие контактные разъемы. Для удобства установки применяется специальный зажим, который обычно находится в блоке предохранителей.

1. Миниатюрные плоские предохранители

Используются в автомобилях с 2000 года.

2. Низкопрофильные предохранители

Используются в автомобилях с 2010 года.

3. Стандартные плоские предохранители

Используются в легковых автомобилях выпущенных с 1980 по 2000 года. Иногда встречаются и в более поздних моделях.

4. Большие плоские предохранители

Используются в мощных силовых цепях различных авто.

Источник

Ножевые предохранители.

Всем привет и с Новым Годом!

Как я уже писал, ДрифтТАЗ малость подглючивал электрикой — глох при включении поворотников, например. Или добавлял лишнюю тысячу оборотов на ХХ, если пошевелить предохранители 🙂

Подобные приключения в общем то свойственны отечественным автомобилям с плавкими вставками «старого образца». К счастью, рецепт надежного лечения также не является секретом — это замена обоих родных блоков предохранителей на один от ГАЗ 3110. И уж насколько я противник разного рода вмешательств в родную конструкцию любого автомобиля, но в данном случае это прям вот мастхев!

Для доработки нам потребуется:

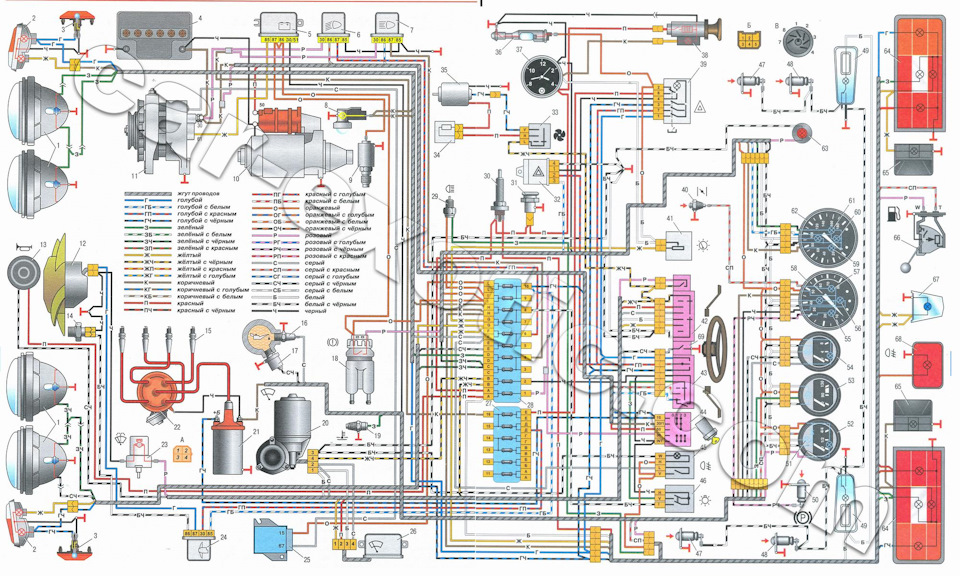

1. Электрическая схема ВАЗ 2106:

2. Блок предохранителей ГАЗ 3110 и несколько штук предохранителей на 10А и 15А:

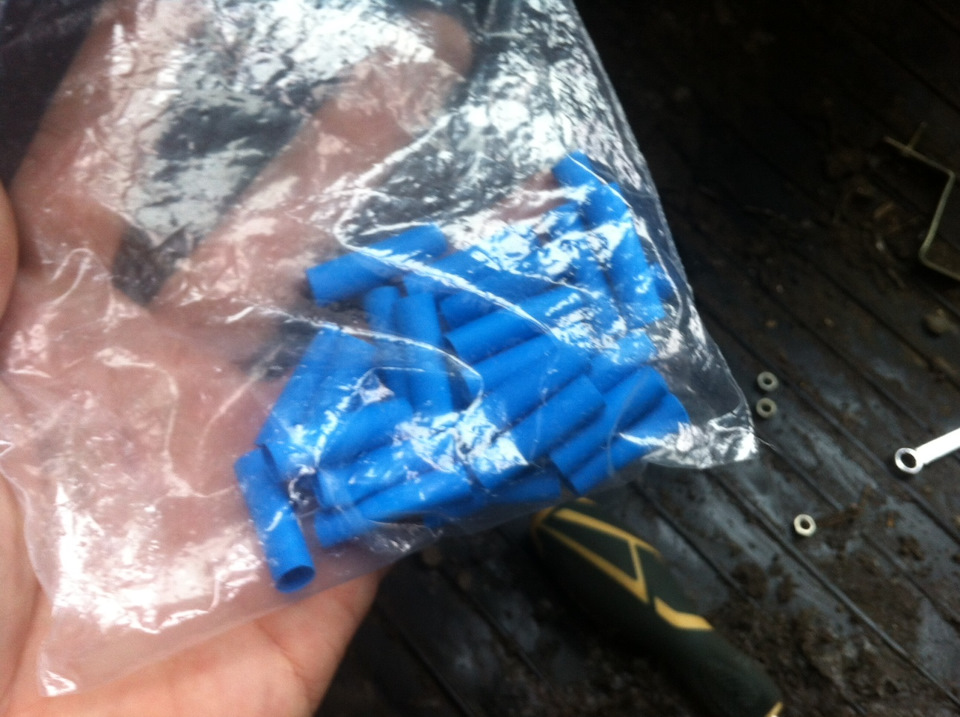

3. Термоусадка и фен (я заблаговременно порезал трубку на кусочки, чтобы не заниматься этим на морозе):

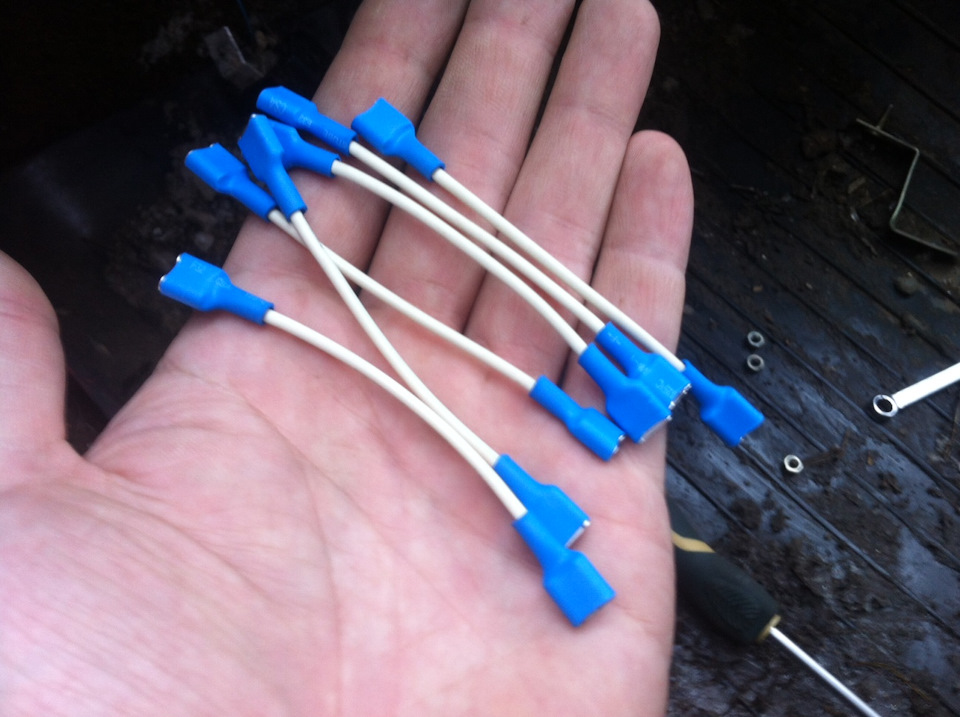

4. Пять перемычек с обжатыми «мамами» 6.3мм на концах:

5. Сорок минут времени.

Первым делом отключаем провод массы от аккумулятора!

В ВАЗовских блоках суммарно 16 предохранителей, но три из них — запасные. В Волговском блоке тринадцать, итого все сходится. Так что втыкаем предохранители согласно списка:

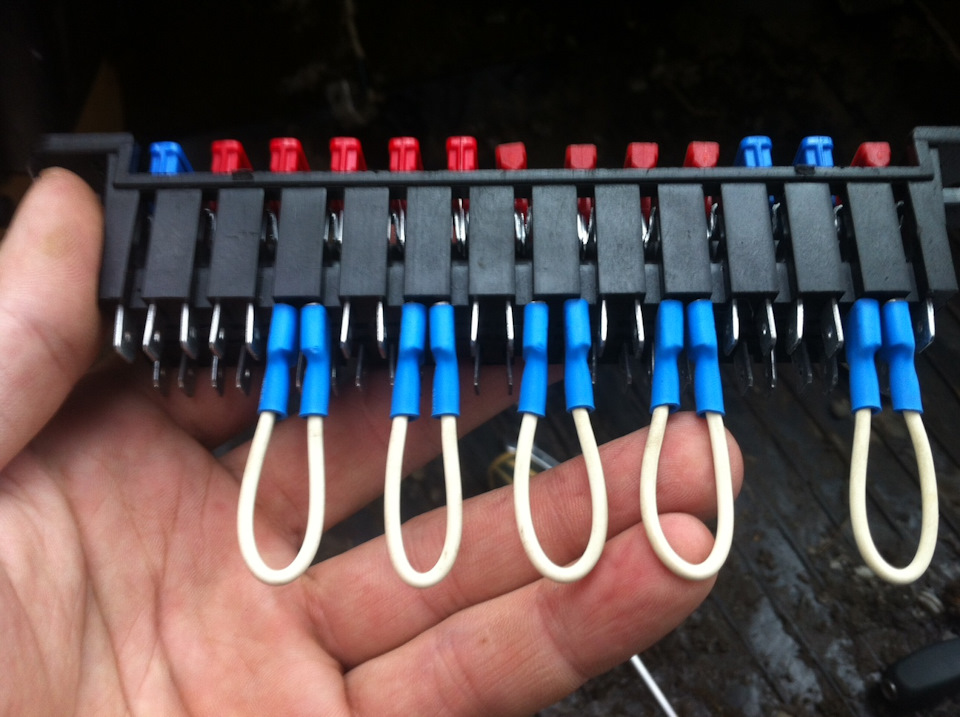

Вместо 8А ставим стандартные 10А, вместо 16А ставим соответсвенно 15А. Далее вооружаемся схемой автомобиля и расставляем перемычки на блок предохранителей:

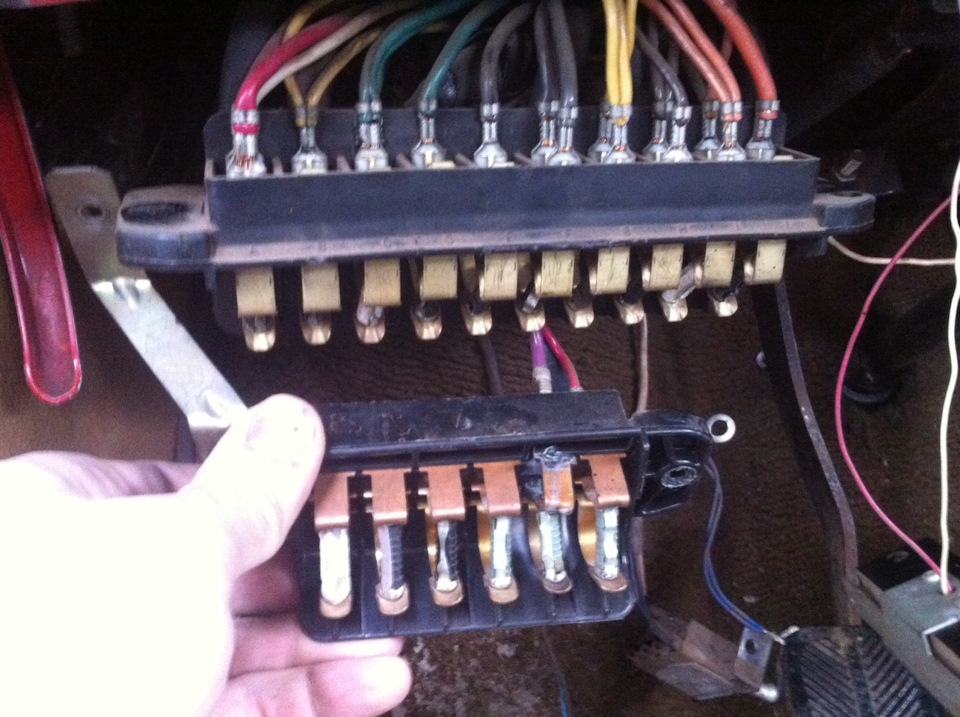

Откручиваем оба родных блока предохранителей с кронштейнов, получаем доступ к проводам:

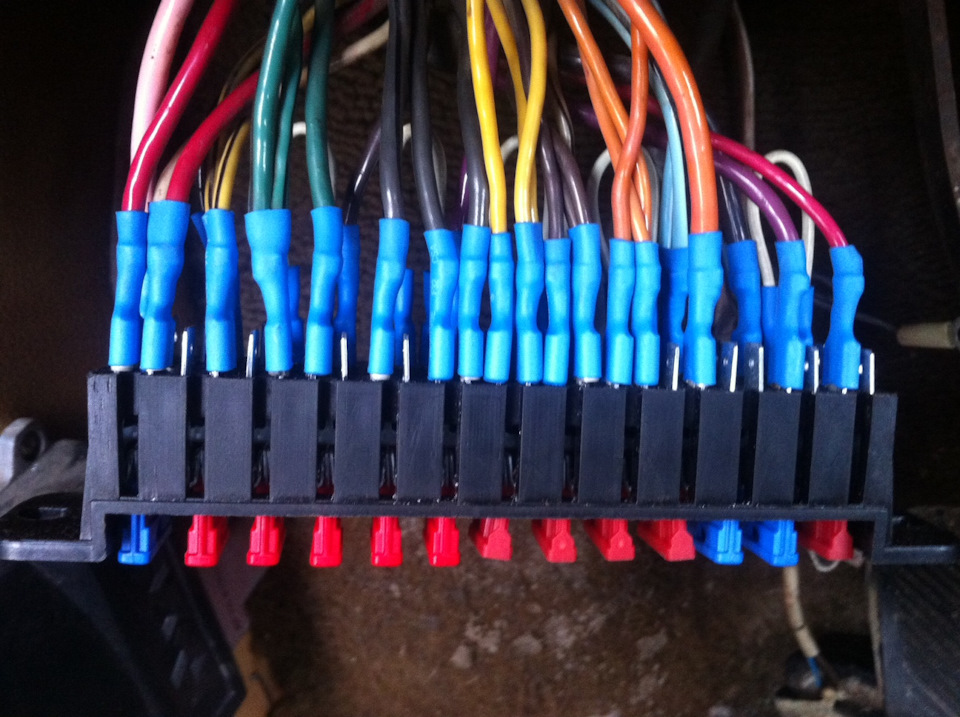

И не торопясь, провод за проводом, сверяясь со схемой переставляем провода со старого блока на новый, не забывая каждый из разъемов одевать в термоусадку. В результате должно получиться так:

Проверяем правильность коммутации еще разок, если все верно то можно попробовать вернуть массу на батарейку. Если все штатно, ничего не пытается загореться или задымиться, то пробуем завести и потыркать разные кнопочки, дабы проверить работоспособность электрики.

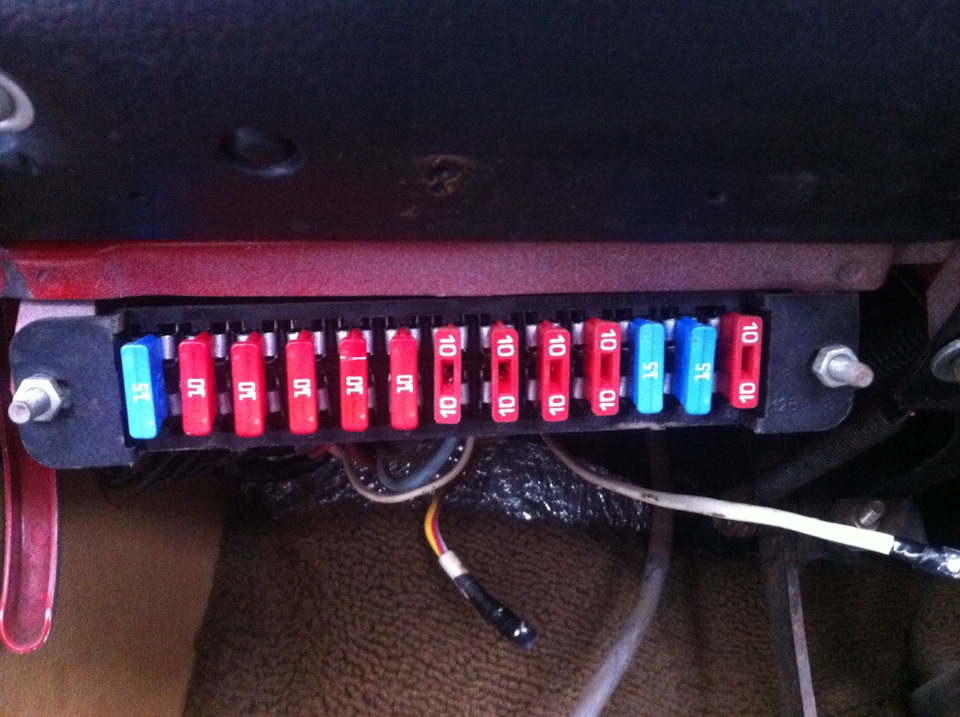

Все ровно? Крепим блок на родные кронштейны, чутка подогнув их по месту:

Можно конечно заморочиться и сделать все совсем-совсем ровно, но мне было откровенно лень этим заниматься, каюсь. Хотя возможно, что чуть позже меня все же замучает совесть и я выставлю все совсем уж по-красоте. Время покажет 🙂

Ну и традиционно затраты:
1. Блок предохранителей ГАЗ 3110 — 250руб.
2. Предохранители 10шт — 100руб.
Итого: 350руб.

Источник

Половина неисправностей электрооборудования автомобилей связана с предохранителями. Их количество в машине может быть больше ста.

Водитель должен знать виды автомобильных предохранителей, их назначение, способы проверки работоспособности, методы замены и определения номинала.

Защита электрической проводки автомобиля от перегрузок и коротких замыканий важна не меньше, чем защита бытовых сетей в домах и квартирах. Для питания различных потребителей в автомобиле применяется низкое напряжение величиной от 12 до 24 вольт, но при коротком замыкании в электропроводке возникают большие токи.

Если при коротком замыкании своевременно не обесточить электропроводку автомобиля, то токоведущие жилы проводов сильно нагреются и расплавят изоляцию. В результате этого происходит воспламенение находящейся рядом обшивки салона и других элементов. Пожар быстро распространяется по всему салону, и охватывает всю машину. Скорость распространения огня настолько велика, что при приезде пожарной службы тушить бывает уже нечего.

Для предотвращения пожара в таких ситуациях путем размыкания электрической цепи способом расплавления специального легкоплавкого элемента, служат автомобильные предохранители. Срабатывание предохранителя происходит при возрастании тока выше заданной величины. Это значение плавкой вставки рассчитывается по допустимой нагрузке на электрическую цепь.

Классификация и устройство

Существует несколько видов автомобильных предохранителей, в зависимости от марки автомобиля, его года выпуска и защищаемой цепи.

Цилиндрические автомобильные предохранители

Владельцы отечественных автомобилей времен Советского Союза хорошо помнят такие автомобильные предохранители. Сначала их изготавливали одного цвета, затем для удобства пользования их стали маркировать разными цветами, в зависимости от номинального тока.

При установке или демонтаже цилиндрической вставки есть вероятность попадания под напряжение, хотя это и не так опасно, но можно получить ожог пальцев. Габаритные размеры блока предохранителей занимают много места. В отличие от других видов предохранителей, эти вставки не стандартизированы, поэтому при приобретении приходится довольствоваться надписями на их упаковке.

Ножевые автомобильные предохранители

Такие вставки имеют несколько преимуществ, по сравнению с цилиндрическими моделями. При установке ножевых вставок вы защищены от ожогов, так как при этом беретесь за изолированную часть корпуса, выполненную из цветного пластика. Удобство разных цветов корпуса состоит в том, что номинал предохранителя можно определить по цвету. Кроме этого значение номинала обозначено цифрами.

Нажмите чтобы увеличить

Обнаружить сгоревшую вставку не составит труда, так как пластиковый корпус выполнен прозрачным, и целостность плавкого элемента можно наблюдать визуально.

Ножевые автомобильные предохранители делятся также по размерам и форме корпуса:

Термические автомобильные предохранители

Такие вставки обычно включают в себя электромагнитную и тепловую защиту. По конструкции он аналогичен автоматическому выключателю в бытовой сети. При перегрузке или коротком замыкании срабатывает электромагнитная или тепловая защита.

После устранения неисправности в цепи предохранитель включается в работу нажатием кнопки.

Ленточные автомобильные предохранители

Для силовых цепей повышенной мощности в автомобиле применяют ленточные предохранители. Они используются для повышения надежности контактного соединения, выполняются в виде металлической пластины, и зажимаются винтами.

Существуют измененные конструкции ленточных вставок, в которых при нештатных ситуациях брызги расплавленной пластины уже не разлетаются в стороны, а защищены пластиковым корпусом.

Автомобильные предохранители на иномарках

Это интересная конструкция автомобильной вставки. Недостатком является неудобная замена, так как необходимо откручивать крепежный винт. А к достоинству можно отнести то, что нет гаек, а винт всего один, в отличие от ленточных вставок, у которых два винта.

Эта конструкция относится к дорогостоящим моделям. Она внешне похожа на обычную ножевую вставку, но работает по принципу электрического автомата, и называется прерывателем цепи.

На многих японских иномарках применяются ножевые предохранители, но отличающиеся по конструкции от отечественных образцов видом корпуса и расположением ножей.

Порог срабатывания

Правильный подбор предохранителя состоит в определении величины сопротивления его легкоплавкого элемента. Расплавление происходит из-за теплового воздействия электрического тока, в результате цепь обесточивается.

Номинальная величина тока вставки определяется по формуле:

Iном = Pмакс / U, где:

Особенности замены

Источник

О предохранителях электрических цепей

В настоящее время основными способами защиты электрических цепей напряжением 380/220 В от токов короткого замыкания и перегрузок является применение плавких предохранителей или автоматических выключателей.

Применение плавких предохранителей обосновано в таких электрических схемах, когда необходимо обеспечить только защиту от токов КЗ и перегрузки при обеспечении высокой отключающей способности (до 120 кА). Такая схема будет значительно дешевле схемы, в которой защиту возлагают исключительно на автоматические выключатели. Для сравнения: комплект из трех предохранителей с номинальным током плавкой вставки 125 А с отключающей способностью 120 кА марки 125NH00B-400 установленных в держателе EBH00O3TS5 фирмы Bussmann более чем в 5 раз дешевле автоматического выключателя с номинальным током расцепителя 125 А и отключающей способностью 36 кА марки SACE TmaxXT1 160 TMD фирмы ABB.

Защитная функция плавких предохранителей основана на термическом воздействии электрического тока на проводник (плавкую вставку). В случае превышения значения тока в защищаемой цепи определенных значений плавкая вставка расплавляется (перегорает) и при этом возникает разрыв электрической цепи.

Как правило, предохранители характеризуются следующими параметрами:

Примечание: номинальное напряжение постоянного тока, как правило, ниже номинального напряжения переменного тока. Исходя из практики, за значение напряжения постоянного тока может быть принята как минимум половина значения переменного тока. Держатели предохранителей, промаркированные для переменного напряжения, могут также применяться при постоянном напряжении.

Важной характеристикой предохранителя является время-токовая характеристика, описываемая в виде графика, где по одной оси откладывается ток, чаще всего в относительных единицах (за единицу принимается номинальный ток плавкой вставки), а по другой оси — время срабатывания. При этом надо иметь в виду, что характеристика каждого экземпляра предохранителя (даже из одной партии) уникальна, указывается в каталоге на каждый тип предохранителя как «зона разброса характеристик».

Обозначения характеристики (класса) предохранителя:

— первая буква означает диапазон защиты:

— вторая буква означает тип защищаемого оборудования:

Примеры характеристик ножевых предохранителей с характеристикой gL/gG:

Особенности конструкции быстродействующих предохранителей

Полупроводники имеют совсем небольшую теплоемкость и жесткую верхнюю границу температуры запирающего слоя, около 125°С. То есть, при защите термочувствительных полупроводников необходимо согласовать характеристики плавкого металлического элемента с допустимой тепловой перегрузкой полупроводника. Таким образом, эффективная защита должна отключать очень быстро все токи, превышающие номинальный ток полупроводника. Ради достижения этой цели были разработаны быстродействующие предохранители с крайне малым сечением сужений плавкой вставки.

Плавкая вставка предохранителя защиты полупроводниковых приборов

Материалом плавкой вставки служит стойкое к окислению и хорошо проводящее тепло и электрический ток серебро. За счет высокой теплопроводности тепловая энергия, выделяемая в местах сужений при протекании номинального тока, быстро отводится на сплошные участки плавкой вставки и расплавления токоведущих суженых участков не происходит. При больших токах выделяемой тепловой энергии достаточно, чтобы быстро расплавить сужения плавкой вставки. Утилизация тепловой энергии происходит в наполнителе предохранителя и, соответственно, на его корпусе. Корпус предохранителя изготавливается из корундовой керамики, стойкой к изменениям температуры.

Выбирая предохранители необходимо учитывать следующие факторы:

Подобные держатели могут выполнять две функции:

5. Защита кабеля 2 к шкафу ШСУ1.

6. Защита кабеля 3 к шкафу ШСУ2.

7. Защита ввода РУ 0,4кВ

8. Защита кабеля 1 к РУ 0,4кВ.

Источник

Плавкие предохранители — их назначение, типы и виды, устройство и принцип действия

Плавкий предохранитель — элемент электросети, выполняющий защитную функцию. В отличие от автоматического выключателя после каждого срабатывания он нуждается в замене размыкающей цепь детали. Плавкая вставка, которая сгорает при превышении допустимого значения номинального тока, должна быть выбрана с учетом нагрузки на сеть.

Принцип работы и назначение плавких предохранителей

Внутри вставки предохранителя находится проводник из чистого металла (меди, цинка и пр.) или сплава (стали). Защита цепей основана на физическом свойстве металлов нагреваться при прохождении тока. Многие сплавы обладают и положительным коэффициентом термического сопротивления. Его эффект заключается в следующем:

На этом свойстве основана расплавление тонкой проволочины, помещенной в электрический предохранитель. В зависимости от сферы применения форма и сечение проводника могут быть разными: от тонкой проволоки в бытовых и автомобильных приборах до толстых пластин, рассчитанных на силу тока в несколько тысяч ампер (А).

Компактная деталь защищает электрическую цепь от перегрузки и короткого замыкания. При превышении допустимого для сети (т. е. номинального) тока происходит разрушение вставки и разрыв цепи. Восстановить её работу можно только после замены элемента. Когда есть дефект в подключенном оборудовании, предохранители сгорают сразу после включения неисправного прибора, позволяя сохранить целостность прибора и указать на наличие проблемы. Если в сети произошло короткое замыкание, защитное устройство срабатывает так же.

Условное графическое обозначение на схеме

Согласно Единой системе конструкторской документации России, на графических схемах электроцепей плавкие предохранители обозначают прямоугольником, внутри которого проходит прямая линия. Её концы соединяются с 2 частями цепи до и после защитного устройства.

В документации к приборам импортного производства можно встретить и другие обозначения:

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после её исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Выбор плавкой вставки предохранителя

Выбор предохранителей производят с учетом их номиналов, времятоковой характеристики и общей нагрузки на сеть (суммарной мощности всех работающих элементов). Номинальным током ПП называют тот, который плавкая вставка сможет выдержать до разрушения. Эта величина указана на корпусе предохранителя (например, маркировка 63 А для пробковых бытовых предохранителей).
