Ножницы вырубные по металлу для чего

Как выбрать электрические ножницы

Содержание

Содержание

Раскрой листового материала ручным инструментом — хлопотная и очень трудоемкая задача. Но все меняется, если использовать электрические орудия труда. Если нужно раскроить на детали цельный лист металлочерепицы или другого листового материала, то без электроножниц не обойтись. Как правильно выбрать нужный инструмент — далее в нашем гайде.

Устройство электроножниц

Своей формой большая часть моделей электроножниц похожа на углошлифовальную машину (болгарку).

Инструмент имеет прочный корпус, внутри которого заключены следующие элементы:

Виды электроножниц

Главным элементом, подразделяющим электроножницы по видам и сфере их применения, является режущий узел. Его конструкция не только обуславливает характер выполняемых электроинструментом работ, но и дала название каждому из видов.

Вырубные (высечные) электроножницы

Основу конструкции режущего узла составляют подвижный пуансон и неподвижная матрица. Пуансон выступает в качестве пробойника и высекает частички материала, находящегося между ним и матрицей.

Основное преимущество конструкции заключается в следующем. Как правило, режущий узел такого типа имеет продолговатую форму, позволяющую оператору подобраться с инструментом в самые труднодоступные места.

А также производить рез на профилированных поверхностях (металлочерепица, профлист и т. д.).

К другим достоинствам вырубных электроножниц относят:

Основным недостатком этого вида электроножниц является образование в процессе резания большого количества мелкой острой металлической стружки.

При раскрое материала высечными ножницами следует учитывать, что ширина реза всегда равняется диаметру режущей кромки пуансона, поэтому часть металла в месте реза неизбежно превращается в стружку.

Гидравлические электроножницы

В конструкции режущего узла имеется масляный насос, создающий давление в системе для перемещения поршня гидравлического цилиндра.

Гидравлические ножницы используются для быстрой резки металлической арматуры, диаметр стержня которой может достигать 20 мм.

При этом на разрезание прутка диаметром 20 мм потребуется 6,5 с, а арматуры диаметром 16 мм — всего 4 с. Никакая УШМ не сможет конкурировать с ними по скорости реза и общей производительности по подготовке прутков нужной длины.

Листовые (вырезные) электроножницы

Такие ножницы внешне очень схожи с обычным электролобзиком. Только на маятниковом рычаге закреплена не пилка, а режущее лезвие. Второе лезвие стационарно закреплено на U-образной станине.

Такая конструкция позволяет раскраивать заготовки металла толщиной до 4–5 мм. В то время как другим типам электрических ножниц по силам металл толщиной не более 2,5 мм.

Вторая вариация режущего узла листовых электроножниц — отрезной диск, выполненный в форме правильного восьмиугольника (октагона). Каждая из граней диска представляет собой отдельное режущее лезвие.

Разрезание материала происходит в тот момент, когда грань подвижного лезвия проходит в непосредственной близости с неподвижной частью режущего узла.

Основной недостаток этих двух конструкций заключается в том, что громоздкий режущий узел не позволит работать с профилированным металлом и осуществлять криволинейные резы малыми радиусами.

Основная область применения листовых ножниц — раскрой листового материала прямолинейными резами.

К тому же, конструкция режущего узла не позволяет врезаться в середину заготовки. В любом случае, рез материала производится от края материала.

Шлицевые электроножницы

Нож шлицевых ножниц совершает колебательные движения относительно неподвижной части и производит раскрой материала сразу двумя режущими гранями. В результате получается стружка в виде полоски металла, равная по ширине размеру подвижного ножа.

Эту особенность следует учитывать при разметке материала. Правило «Семь раз отмерь, один раз отрежь» актуально как никогда.

Шлицевые ножницы одинаково успешно справляются как с прямолинейными, так и с криволинейными резами. Правда, справедливости ради, следует сказать, что радиусы кривых, получаемых с их помощью, значительно выше, нежели радиусы, полученные при использовании высечных моделей.

Рез шлицевыми ножницами в середине заготовки не составляет труда. Необходимо лишь просверлить отверстие, чтобы завести в него кончик оснастки.

Основные характеристики электроножниц

Толщина реза — максимально возможная толщина материала, которую можно разрезать. Как правило, подавляющее большинство моделей электроножниц рассчитано на работу с металлом толщиной не более 2 мм. Этого вполне достаточно как для работы с ровным листовым материалом, так и с его гофрированными вариациями.

Для работы с более толстыми заготовками потребуются более мощные модели, что неизбежно скажется на их весе.

Что касается максимальных значений при раскрое листового материала, то, как правило, они редко превышают значение в 5 мм. При разрезании арматуры диаметр прутка может достигать 20 мм.

Мощность — параметр, прямо влияющий на максимальную толщину реза и вес инструмента. Чем она выше, чем более толстый материал можно разрезать электроножницами. Однако следует быть готовым держать инструмент обеими руками, поскольку с ростом его номинальной мощности, неизбежно увеличивается и вес.

В большинстве видов выполняемых работ по раскрою листового материала, вполне достаточно инструмента мощностью 300–700 Вт. Для резки арматуры — потребуется прибор мощностью не менее 800–1200 Вт.

Указанные значения мощности справедливы для моделей, работающих от электрической сети. Для аккумуляторного инструмента производитель не указывает его номинальную мощность, поэтому при выборе следует ориентироваться на значение толщины реза.

Количество ходов в минуту — параметр, указывающий количество полных циклов перемещения режущего лезвия (вверх и вниз) в течение одной минуты. Чем выше значение, тем чище получается рез.

Модели с низким значением количества ходов лезвия, при отрезании создают кромку с заусенцами, которую после раскроя материала необходимо дополнительно обработать.

«Золотой» серединой считается значение параметра на уроне 1500–2000 ходов в минуту.

Минимальные внутренний и внешний радиус резки — параметр, характеризующий маневренность инструмента при осуществлении реза, его способность осуществлять криволинейные резы по заданной траектории. Как говорилось ранее, самые маневренные — вырубные электроножницы. Минимальные значения радиусов могут составлять, недостижимые для других видов конструкций, завидные 25–50 мм.

Вес — довольно значимая характеристика, поскольку электроножницы — это инструмент, которым удобно работать, держа его одной рукой. Поэтому их вес для комфортной работы не должен превышать 3 кг. Модели, имеющие большую массу, должны быть оснащены дополнительной рукояткой, обеспечивающей удобный хват электроножниц двумя руками.

Питание

Что касается энергоснабжения электроножниц, то существует две его разновидности:

Аккумуляторные решения подойдут тем, чья сфера деятельности связана с монтажом кровли из листового материала (металлочерепица, металлический лист и т.д.) и существует постоянная необходимость подгонки кровельного материала непосредственно на месте монтажа, поскольку не совсем логично (да и не всегда возможно) брать с собой на крышу длинную переноску. Это неудобно, да и небезопасно. Либо же для работы в районах, куда еще не добралась электрификация.

При выборе аккумуляторной модели следует обращать внимание на:

Устройства, работающие от сети, более универсальны и мощны. Главное, что нужно для выполнения работ — наличие электрической розетки в непосредственной близости от их проведения.

Варианты выбора

Для осуществления прямолинейных резов листового материала толщиной до 5 мм идеально подойдут листовые электроножницы мощностью от 300 до 1000 Вт.

Если основные работы по раскрою осуществляются над гладким листовым материалом (оцинкованный лист, ДВП, пластик и т. д.), но есть необходимость производства резов в середине материала — выбор должен пасть на шлицевые модели. Наиболее часто их приобретают для комплектации автомастерских, занимающихся кузовным ремонтом.

Для работ с металлочерепицей и профлистом, оптимальный вариант выбора — вырубные электроножницы. Причем, для работы вдали от электрической сети, подойдут аккумуляторные модели, в остальных случаях — инструмент, подключаемый в обычную розетку. Этот же вариант является наилучшим, если необходимы криволинейные резы с малыми радиусами скругления.

Если же характер работ подразумевает частую резку арматуры, то гидравлические электроножницы существенно упростят и ускорят ее выполнение.

Чтобы каждый рез был как по маслу, нужно сделать правильный выбор вида и конфигурации электроножниц, именно это является залогом длительной и комфортной работы с инструментом.

Источник

Выбор и использование ножниц для разрезания листов металлочерепицы

Вырубные (высечные) ножницы с ручным приводом

Применяются для того, чтобы резать преимущественно профилированный металл и гофрированные трубы, причём позволяют делать это, начиная с любой точки. Такие инструменты действуют по принципу выдалбливания металла, который попадает в зазор, поэтому высечка/вырубка будет всегда выполняться с отходом. Некоторые модели ручных ножниц снабжаются комплектом лезвий с искривлёнными кромками, которые позволяют производить пробивку отверстий.

Точность выполнения фигурного реза и его сложность зависят от размера рабочей оснастки. Процесс резки происходит в следующей последовательности:

Электроножницы по металлу

Современные электроинструменты для металла способны разрезать материал любой толщины. Разрезать металлические предметы можно разными способами, но наиболее известный – это ножницы. Их можно классифицировать по признакам, в зависимости от того, какая цель будет поставлена перед ними.

Какой же существует электроинструмент для резки металла?

Чтобы разрезать любую толщину металла, существуют электроножницы.

Что собой представляют электроножницы?

Этот электрический инструмент напоминает небольшую болгарку вытянутой конструкции и формы двигателя. Для изготовления корпуса производители используют крепкий конструкционный ABS-пластик. Работа инструмента зависит от электросети, которая обеспечивает ему длительную работу.

Мощность электроножниц

Тип электроинструмента выбирается, в зависимости от того, какой вид резки металла предстоит выполнить. Если металл представляет собой толстый материал с большим количеством изгибов, то инструмент должна быть большой мощности. Она может колебаться от 300–600 Вт. Чем больше мощность, тем тяжелее, больше габариты и стоимость приспособления.

Скорость хода рабочего органа

От скорости движения лезвия зависит качество среза. Некоторые модели электроножниц наделены функцией регулирования скорости резания. Это позволяет получить необходимый по внешнему виду срез, а также способствует экономии электричества.

Максимальная толщина металла

Электроножницы имеют большое количество положительных характеристик. К одной из них можно отнести способность инструмента выполнить разрез на максимальной толщине металла. От мощности инструмента зависит длина хода рабочей части, а значит, есть возможность выполнить разрезы на толстом материале.

Поворотливость

Резка металла в каждом виде электроинструмента начинается по-разному. Листовыми электроножницами она начинается от края материала, вырубными моделями резка происходит вокруг линий среза, а шлицевыми инструментами можно резать металл в самых труднодоступных местах.

К сведению! Немаловажное значение имеет регулирование зазора между режущими частями

Следует обратить внимание на возможность в случае поломки замены рабочего органа.

Преимущества электроножниц

Несмотря на все преимущества, даже столь современная техника не лишена недостатков. К счастью, их немного. Подробнее о видах электрических устройств для резки металлических деталей — далее.

Ремонт

Со временем ножницы приходят в негодность, и главной проблемой становится их притупление.

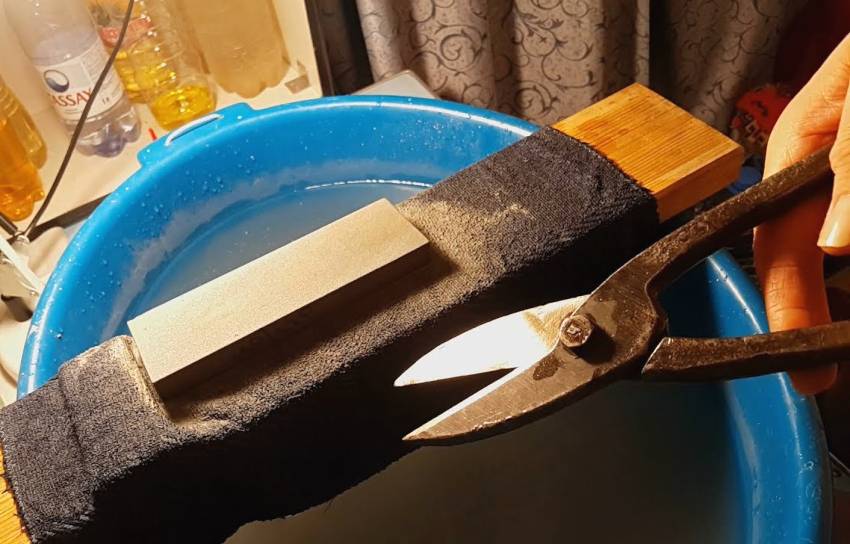

Заточка на точильном камне.

В целях экономии денежных средств профессионалы иногда изготавливают ножницы самостоятельно. Главное, чтобы они были сделаны из сверхпрочного сплава и по соответствующим чертежам. К примеру, для получения роликовых ножниц применяют подшипники.

Дополнительно о ножницах по металлу смотрите в следующем видео.

Критерии выбора

При покупке электроножниц нужно обращать внимание на множество разных факторов:

Разновидности

Все высечные ножницы делятся на 2 крупные группы: бытовые и профессиональные. Модели, относящиеся к первому типу, обеспечивают резку в диапазоне не более 1-3 миллиметров. Этого будет достаточно только при работе с тонкими видами профнастила. Профессиональные высечные ножницы обеспечивают резку в диапазоне не более 5 миллиметров. Их можно использовать даже при обработке арматуры. Данную разновидность рекомендуется применять при резке жестких металлов.

Кроме этого, такие ножницы можно разделить на ручные и электрические. Первая группа дополнительно подразделяется еще на 2 вида: механичные ножницы и инструменты на рычажном механизме. Ручные (механичные) ножницы требуются для обработки металлического листа, у которого толщина не более 1 миллиметра. Вторая разновидность отличается более сложной конструкцией (рукоятка присоединена к режущему механизму).

Электрические модели таких ножниц обеспечивают быструю и максимально комфортную резку металлического листа. Иногда их используют для обработки металлических прутьев. Их применяют и в бытовых условиях, и в профессиональных мастерских. Электрические ножницы изготавливают с двигателем, специальной клиноременной передачей кривошипного механизма и главного вала. Также обязательными составляющими являются направляющие ползуна и рабочий стол, которые расположены на станине.

Также все вырубные ножницы делятся в зависимости от вида колебательных поступлений при обработке на электрические ножницы с нижним резом и простые ножницы с нижним резом.

Электрические ножницы с нижним резом

Такой инструмент делает удары при направлении пуансона вверх. Причем на матрицу действует нагрузка. Инструмент оснащен маятниковой опорой, которая позволяет обеспечивать нормальный ход по кривой.

Простые ножницы с нижним резом

Такая разновидность ножниц делает удары при движении элемента вниз. Появляющиеся во время обработки материала высечки при этом также уходят книзу. Минусом инструмента считается поглощение силы ударов матрицей.

Устройство и принцип работы

Механизм для нарезки напоминает шлифовальную машинку. Электроножницы имеют корпус продолговатого вида, изготовленный из ударопрочного пластика, который без проблем располагается в руке оператора. Для моделей повышенной мощности производители дополнительно устанавливают рукоятку.

Основными частями устройства считают:

В корпусе располагается узел преобразования вращательного движения от электродвигателя к рабочему инструменту. Механический редуктор снижет скорость для операции резки металла. Рабочий механизм состоит из стационарной и подвижной части, при установке листа между ними происходит разделение на две части.

Эксплуатация

Чтобы не травмировать себя, выполнить работы успешно, необходимо соблюдать ряд правил эксплуатации электроинструмента или самодельных приспособлений. К ним относятся:

Нельзя начинать починку электроножниц самостоятельно без практического опыта. Так можно испортить их окончательно. Соблюдая правила эксплуатации, можно обезопасить себя от травм, брака заготовок.

Фото электрических ножниц по металлу

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях

Конструктивные особенности

По внешнему виду электроножницы похожи на обычную болгарку.

Конструкция электроножниц включает следующие элементы:

Схема работы с электрическими ножницами не отличается от работы с обычными. Оператор плавно ведет режущую головку по намеченной линии среза из исходной в конечную точку. Главное правило работы: скорость движения руки должна соответствовать скорости рассекания металла.

Мнение эксперта
Куликов Владимир Сергеевич

Точность и аккуратность среза на любых электроножницах зависит исключительно от опыта и мастерства оператора.

Выводы

Электроножницы способны сэкономить своему хозяину массу сил и времени.

Листовые ножницы – самые простые и надежные, но ограниченные в функционале.

Для выполнения радиальных срезов и работы с профильными заготовками лучше всего подходят высечные и шлицевые инструменты.

Для периодической эксплуатации в домашних условиях будет достаточно дешевого инструмента типа ТИТАН ППН55-16.

Для профессиональной работы с толстым металлом лучше всего подойдут высечные ножницы Fein BLK 5.0
