Гофры глушителя. Основные понятия. Что нужно знать при выборе?
Для чего нужна гофра?
Основное назначение гофры – демпфирование колебаний, которые возникают в определенных частях выхлопной системы. Как правило гофра ставится после приемной трубы, в народе штаны.
Из какого материала делается гофра?
Все гофры делаются из нержавеющей стали, в народе нержавейка. На нашем рынке представлены четыре основных типа нержавеющей стали по американской классификации AISI 201, AISI 204, AISI 301 и AISI 304.
AISI – American Iron and Steel Institute (Американский институт железа и стали). Американская классификация используется потому что мы безнадежно отстали практически во всех передовых технологиях, и не является законодателями мод.
AISI 201 (российский аналог 12Х15Г9НД) это самая дешевая и самая недолговечная нержавейка с повышенным содержанием марганца.
AISI 204 идет с присадкой меди, и она уже лучше, чем 201.
AISI 304 (российский аналог 08Х18Н10) это высокопрочная хромоникелевая немагнитная нержавеющая сталь.
AISI 321 (российский аналог 08Х1810Т) это жаропрочная нержавеющая сталь с присадкой титана, выдерживает разбег температур от 600 до 800 градусов Цельсия.
Если у вас Лада Гранта и вы счастливый российский пенсионер, который передвигается только летом и только на дачу, то вам достаточно гофры из стали AISI 201, но если вы вдруг задумали повешать на свою Весту пару турбин, и как следует раздавать со светофора, так чтобы окрестные приоры боялись, ищите себе гофру из стали AISI 304, в крайнем случае из 301.
Конструкция гофры.
Гофра состоит из трех основных частей (слоёв) – внешний слой, сильфон и внутренний слой.
Внешний слой это оплетка, которая защищает гофру от основных внешних воздействий.
Сильфон – основная конструктивная часть гофры, которая и обеспечивает гашение колебаний.
Внутренний слой – слой, который непосредственно контактирует с выхлопными газами.
Гофры отличаются в зависимости от типов внешнего и внутреннего слоёв.
По типу внешнего слоя гофры делятся на проволочную сетку (wire mash) и внешнюю косу (outer braid).
Подбор гофры глушителя
Вот и назрела необходимость разобраться как это делается.
Причин, как обычно несколько, но самая-самая, которая толкает на такие дела — это патологическая ненависть к рынкам и тому подобному (ТЦ типо Некрасова, Лещинского, Ваупшасова и прочих в моем сознании все тот же рынок, может чуть в более красивой обертке. Но суть не меняется). А вторая причина — цена. Уже неоднократно убедился что времена когда “на рынке дешевле” давно прошли. (ну если они вообще были). Сегодня, в век Интернета, не отрывая пятой точки от стула/кресла/дивана, который охраняешь, или не отрывая палец от смартфона, можно достаточно быстро найти привлекательное по производителю/цене/сроку доставки для себя предложение. Важно лишь знание как это сделать! Как найти деталь самому не прибегая к помощи «специалистов» на рынке.
Возможно кому-то это тоже окажется полезным.
Итак.
С чем “едят” гофру глушителя?
Гофра глушителя — эластичный элемент выхлопной системы, который предотвращает передачу вибрации и колебаний на выхлопной тракт. Гофра подвижна вдоль своей оси. На скручивание она не работает.
Наиболее распространенные гофры — трехслойные:
— наружная оплетка из нержавеющей стали;
— металлическая гофротруба;
— внутренняя оплетка (в каталогах она называется стандартная или innerbraid) или металлическая гофротруба (в каталогах она называется усиленная или interlock);
Усиленная (Interlock) служит дольше. С конвейера на автомобили ставятся гофры Interlock.
Есть еще двухслойные гофры (так называемая “с кольчужным плетением”) По сравнению с трехслойной в плюс она очень подвижная. Минус — стоимость.
По исполнению различают или просто гофра или гофра с патрубком/патрубками. Фото просто гофры было выше. Фото гофры с патрубками чуть ниже. Естественно гофра с патрубками бывает и обычная и усиленная.
Гофра глушителя — Как выбрать? — Как заменить?
Друзья, мы очень много заменили гофр и в связи, так скажем с не осведомленностью автовладельцев ( не всех естественно ) мы решили написать эту информативно-объективную статью о гофрах глушителя, которая возможно, в будущем кому-то сэкономит не только нервы, время и продлит эксплуатацию двигателю, но и конечно сэкономит семейный бюджет. Статья написана саморучно, ничего из интернета не взято ( кроме некоторых фото ).
Гофра в системе выхлопа — что это?
Соединение приемной трубы с основной магистралью выхлопной системы, вида амортизирующего компенсатора — это и есть гофра глушителя. Пришел данный компонент на замену пружинно-фланцевому соединению, ( но фланцы ставят и будут ставить), которое в разы уступает гофре по качеству и долговечности. Эластичность гофры позволяет гасить все колебания от двигателя, а так же резонанс и вибрацию. Герметичность гофры так же обходит пружинный фланец, в котором графитовое кольцо очень часто прогорает и начинает «попёрдывать«.
Правильно установленная гофра никогда не создаст дискомфорта и продлит срок эксплуатации остальных компонентов глушителя. Так же, в некоторых двигателях, где 2-ой лямбда зонд, отвечающий за снятие показаний CO2 установлен после гофры, может давать неверные показания при разорванном или прогоревшем элементе, и может появится ошибка по катализатору 0420-30.
Какую же гофру глушителя выбрать?
Выбрать гофру для своего авто, не зная нюансов выхлопной системы — не просто. Можно купить ее лично в магазине ( предварительно узнав ее размер, эластичность и диаметр посадки ), а можно довериться мастеру из автосервиса и там сделать ее замену с предложенной запчастью. Для начала рассмотрим какие гофры глушителя предлагают для замены в автосервисах и попробуем разобраться, какие из них лучше, а какие могут быть вообще дешевые, но подойти далеко не на каждый автомобиль. Для автолюбителя ( именно автолюбителя ) при походе в автосервис, пожалуй самый главный вопрос стоит в стоимости новой гофры. Владельцу авто, который не разбирается в тонкостях и строения сего компонента системы глушителя, далеко по барабану из чего сделана гофра, главное, заменить ее сейчас и подешевле, поверьте это прискробно, но практика показывает что это так. Чтобы не быть частым гостем в сервисах по замене гофр, гаражах у «дяди Васи» и прочих заманивающих своей дешевизной конторок, мы рекомендуем немножко узнать о материалах, качестве, особенностях и типах гофр глушителя, это будет не только полезно, но и познавательно.
Типы и виды гофр для глушителя
Устроена гофра глушителя таким образом, чтобы быть максимально герметичной и в тоже время иметь эффект амортизатора. ( см фото в разрезе). В современном мире запчастей для глушителей и их компонентов очень много различных заводов производителей, каждый из которых пытается продать свой товар и заявляет что он лучший на рынке. Естественно выживают сильнейшие, поэтому в настоящее время на рынке остались только качественные гофры ( хотя встречается и дешевый хлам), рассмотрим несколько производителей и несколько видов гофр по строению и материалам.
1) — Гофры «Interlock». Производятся и в Польше и в Китае, разницы нет, делаются качественно и добротно. Достаточно надежные гофры, состоящие из 3 слоев ( 2 слоя оплетки и 1 вида «гофра»), каждый из которых сделан из нержавеющей стали. Особенность данного типа гофры — внутренний слой сделан в виде металлорукава ( см. фото ), что очень надежно защищает от высокой температуры, вибрации и даже сильных толчков двигателя, при движении и ускорении. Устанавливается эта гофра практически на любой тип двигателя, расположенный поперек и имеющий рядное число цилиндров. Гофры Интерлок имеют самую плотную компенсацию, то есть для их сжатия и растяжения, им нужна нагрузка. Визуальное отличие от гофр Innerbraid — внутренний металлорукав и опрессованные кольца по краям из шлифованной нержавейки.
2) Гофры «Innerbraid». Производятся в основном в Китае. Практически аналог вышеописанных интерлок. Эти гофры так же сделаны из нержавеющей стали, имеют три слоя. Однако, внутренний слой, в отличии от интерлок — сделан тоже в виде оплетки, то есть без металлорукава ( см. фото ). Эти гофры немного дешевле интерлоковских, устанавливаются так же на все типы двигателей. Три слоя оплетки делают эти гофры более эластичными, поэтому данный вид широко применяется на отечественных автомобилях, где мощность двигателя и его ( часто большой ) ход в подушках, позволяет без труда компенсировать все рывки и вибрацию. Срок службы гофр Иннербрайд немного меньше чем Интерлок, так как внутренняя оплетка, хоть она и сделана из нержавеющей проволоки, все равно прогорит быстрее, чем металлорукав. Визуальное отличие от Интерлок — внутренняя оплетка без рукава.
Как происходит замена гофры глушителя?
Хочется сразу отметить и развеять все слухи и мифы о ремонте гофры, гофра НЕ ремонтируется, не сваривается, она может быть только заменена на новую. Есть умельцы, что накладывают специальные бандажи на рваные гофры, но увы, этот способ ( или безвыходная ситуация ) недолго держит и в итоге разрушается и разваливается. Для того, чтобы заменить износившуюся или прогоревшую гофру глушителя нужны специальные инструменты, навыки и конечно знания. Для любителей делать все на своем авто самостоятельно, понадобится как минимум смотровая яма, болгарка, набор инструментов ( для снятия коллектора или приемки ) и конечно сварочный аппарат.
Гораздо удобнее и наверное надежнее, просто приехать в специализированный автосервис по ремонту глушителей и там, заменить гофру глушителя, при этом получив не только гарантию на работу и компонент, но и узнать и даже узреть бущие возможные проблемы на своем глушителе. В нашем автосервисе «ГлушакоФФ» можно заменить гофру как со снятием выпускного коллектора или приемной трубы, так и без этого, квалификация и профессионализм нашего мастера это позволяет.
Ну вот в принципе и все, надеемся что затронули все нюансы по теме замена гофры глушителя, но если у вас есть чем дополнить данную статью — пишите комментарии, мы все будем рады почитать о том что упустили.
ГОФРЫ, вопрос выбора, оценки качества
Предлагаю здесь обсудить бренды, качество, долговечность, ЛИЧНЫЙ опыт использования, особенности конструкции
1. Patron — Китай — атмо мотор 1м от гбц, ходит 10-15 т.км — ржавеет — прогорает
Метки: гофры, гофрированная труба, эластичный элемент
Комментарии 13
Имел опыт использования 3х слойных гофр с сеткой внутри. Турбомотор. выходили из строя раз в 3 месяца, всегда снимал и был в шоке — внутреннюю сетку выдувало и итоговое отверстие становилось не 76, а максимум 35-40)) короче хвалю гофру ProSport как на последнем фото. год в злых режимах — полет отличный. и сетки этой злосчастной нет
Используем трехслойную MASUMA. Япония. Полет шикарный! Стоят в стоке на СТИ, на GTRе тоже стоит масума. 90% японского автопрома использует в стоке.

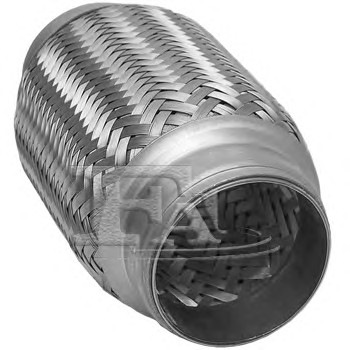

конструкция 3 фото работает дольше

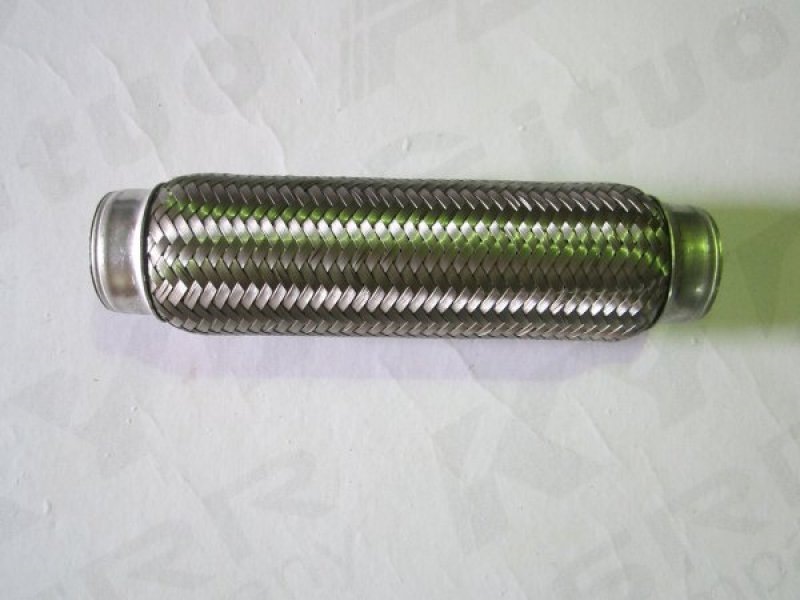

по 2 фотке через год путанка оплавилась и забила тракт
Вчера менял себе гофру поставил как на 3 фото 60×250 1400р стоила, без фирмы)
На 2 и 3 фото гофры разные!
Та что на 2м от хорошего нагрева в очко превратится…
вроде как холодная называется и на 3м горячая…
ну а что тут обсуждать, у каждого свои режимы езды, свои моторы и свои выхлопные системы.
естественно качественные фирмы типа Bosal и аналогичные, будут делать свои гофры из хороших материалов. китай это китай. Интерлок ходит на порядок дольше, но и стоит дороже и не везде есть.
Ещё ресурс работы зависит от правильности геометриии выхлопа, как часто им задевают дорогу или препятствия. потому что часто просто гофру разбивает лежачими и так далее.
предлагаете не делиться своим опытом? каждому сидеть в своей норе и не высовываться?
БОСАЛ далеко не лучший бренд и качество так же не идеал особенно глушителей.
Китай также бывает разный, по материалу/цене
Ресурс сильно зависит от материала, от конструкции, откровенно затычные-убогие системы не будем рассматривать.
Механические повреждение и неправильную установку не рассматриваем.
что за агрессия. ещё раз повторяю, для особо нелюбителей читать. делиться опытом о чем? это как если бы вы делились опытом кто как лучше плавает и за сколько он проплывает 100м. вот такой вопрос прозвучал, только в сфере авто.
если хочется действительно опыта, купите всяких разных, и проведите испытания. только я сомневаюсь что такое возможно.
PS. даже больше скажу. две совершенно новых одинаковых машины купил два человека, проехали оба по 4 года и 150тыс км по дорогам. один в краснодаре, другой в москве. у одного коррозия сквозная на арках, у второго идеал. это что, опыт по вашему?
так что какой вопрос, такой и ответ.
Подитог. не покупайте китайский ширпотреб и всё будет хорошо.
для особо любителей писать не по теме
краткость — сестра таланта
ваша точка зрения понятна
из какой марки нерж стали изготовлен та или иная гофра или часть гофры?
без понятия. об этом вам скажет только производитель. если вообще скажет, но мне кажется самая обычная 304, даже не L. если это вообще нержавеющая сталь)
На фото китай, на один сезон. Есть более надежные с синей полосой по кругу одного из концов гофры.
Зачем покупателю магнит, или Ищем гофру, которая не прогорает. Что подсказали продавцы?
Как выбрать гофру выхлопной системы, которая ревом двигателя не напомнит о своем существовании уже через пару-тройку лет? Этот вопрос всплыл, когда в статье «Зачем нужна гофра и почему она меняется недешево?» мы рассказывали о предназначении этого элемента выхлопной системы автомобиля и причинах выхода его из строя. Вопрос заслуживает отдельного рассмотрения, ведь проблемы, возникающие при замене прогоревших гофр, делают эту процедуру трудоемкой, а цена работы в некоторых случаях может достигать 150 рублей.
Вряд ли найдутся желающие раз в 2-3 года оставлять такие деньги в кассах СТО, специализирующихся на ремонте выхлопных систем. Однако как среди товара, предлагаемого на продажу в магазинах запчастей, найти гофру, которая выдержит дольше? За разъяснениями мы обратились к продавцам интернет-магазина kripan.by, и вот что услышали в ответ:
Есть гофры, внешне непохожие на остальные, однако в большинстве своем все они конструктивно одинаковые, разве что есть так называемые усиленные и неусиленные.
В то же время размер гофры никак не может повлиять на ее надежность и срок службы. Влияют материалы, из которых гофру изготовили. И в зависимости от качества стали, которая использовалась при производстве, изменяется не только надежность и долговечность гофры, но и ее стоимость.
Понятно, что размеры тоже сказываются на цене. Чем у гофры больше диаметр и длина, тем она дороже, но именно потому, что на производство такой гофры пошло больше стали, чем на гофру меньших размеров. Каждые 2-3 сантиметра добавляют к стоимости обычной гофры не менее 2-3 рублей.
Поэтому в магазинах представлены гофры самого разного качества. А дальше начинаются проблемы покупателя, какую гофру выбрать,подороже или подешевле, если на вид они вроде бы одинаковые.
Наличие усиления увеличивает цену, но необязательно является признаком качественной гофры, потому что внутренний шланг усиления, как и любая другая деталь, может быть изготовлен из плохой стали. Усиливать гофру такой шланг будет недолго, поэтому срок ее службы окажется не намного дольше, чем у гофры из тех же материалов, но без усиления.
Лучше, конечно, когда усиление все-таки есть, однако мы бы рекомендовали покупателям в первую очередь обращать внимание не на его наличие, а на вес гофры, блеск, цвет и плотность навивки проволочных оплеток, а также толщину оконечных втулок, или, как их называют чаще, колпачков.
Чем навивка оплетки плотнее, тем лучше. Такая гофра жестче, что позволяет ей дольше справляться с механическими нагрузками, которые приходятся на нее во время движения автомобиля.
Но вернемся к гофрам для массовых автомобилей. При одинаковой плотности оплетки все решает качество материала. Поскольку не у каждого глаз наметан так, что по блеску определяет качество стали, покупателю пригодится магнит. Мы специально держим магнитный «пятачок», чтобы клиент, который ищет качественную гофру с большим сроком службы, смог убедиться, что он ее действительно нашел.
А на плохой стали магнитик держится безо всякой помощи. Обратите внимание, что у этой гофры колпачки достаточно толстые и есть усиление, но магнитик к ней охотно прилипает. Значит, несмотря на внешние признаки, настоящего качества нет. Вернее, оно среднее, так как самая низкокачественная из этих трех гофр одного типоразмера находится справа.
Еще хотелось бы обратить внимание покупателей на то, что помимо самих гофр в продаже представлены узлы, в которые гофры уже вварены в заводских условиях. Такие узлы дороже гофр по отдельности по меньшей мере в 2 раза, зато они существенно проще в установке и не требуют применения сварки, так как ставятся на резьбовой крепеж и хомуты.
Что купить выгоднее, нужно считать. Снятие и установка детали на СТО обойдутся примерно от 20 до 40 рублей. То есть если все болты и гайки открутились, после чего гофра снялась без проблем, за работу возьмут 20 рублей.
Но если крепеж укорел, если слесарь, который взялся его откручивать, начал материться и в ход пошла «болгарка», тогда за снятие готовьте до 40 рублей.
В выхлопных системах некоторых автомобилей, например с V-образными двигателями, гофр может быть не одна, а две. В общем, часто бывает, что выгоднее купить узел в сборе и поставить его самому, чем обращаться к специалистам, которые будут вырезать старую гофру и вваривать новую. В любом случае надо считать.
Сергей БОЯРСКИХ
Фото автора
