🆔:23 🎥 Камера заднего вида, выбор, установка, сравнение.

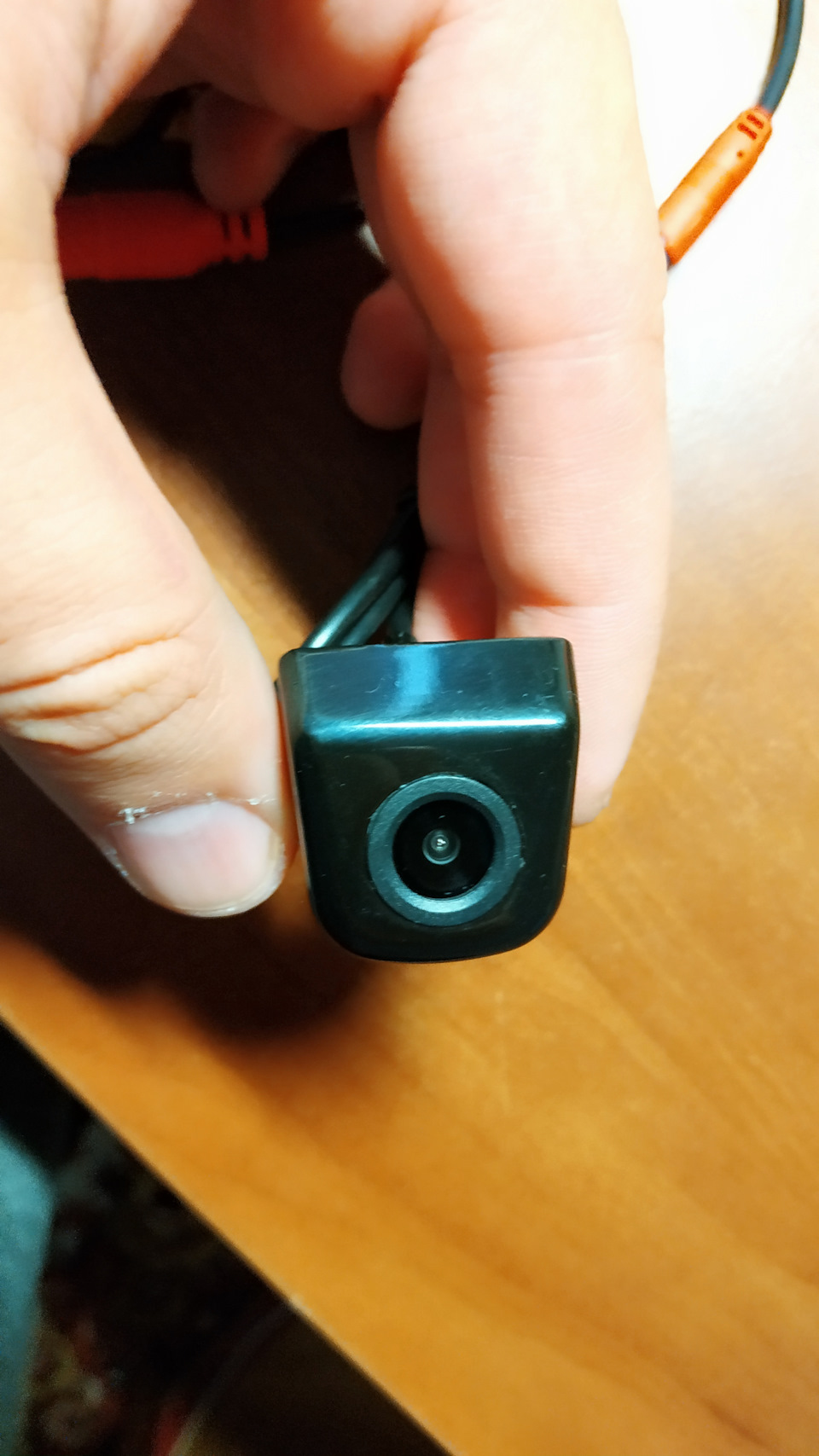

Все началось где-то 4 месяца назад, решил поставить себе камеру заднего вида, дабы парковаться как царь, по царски в царских местах. Заказал вот такую с алиэкспресс. Дошла спустя пару месяцев. Выбирал специально чтоб поставить вместо штатной ламы подсветки номера с лампочками.

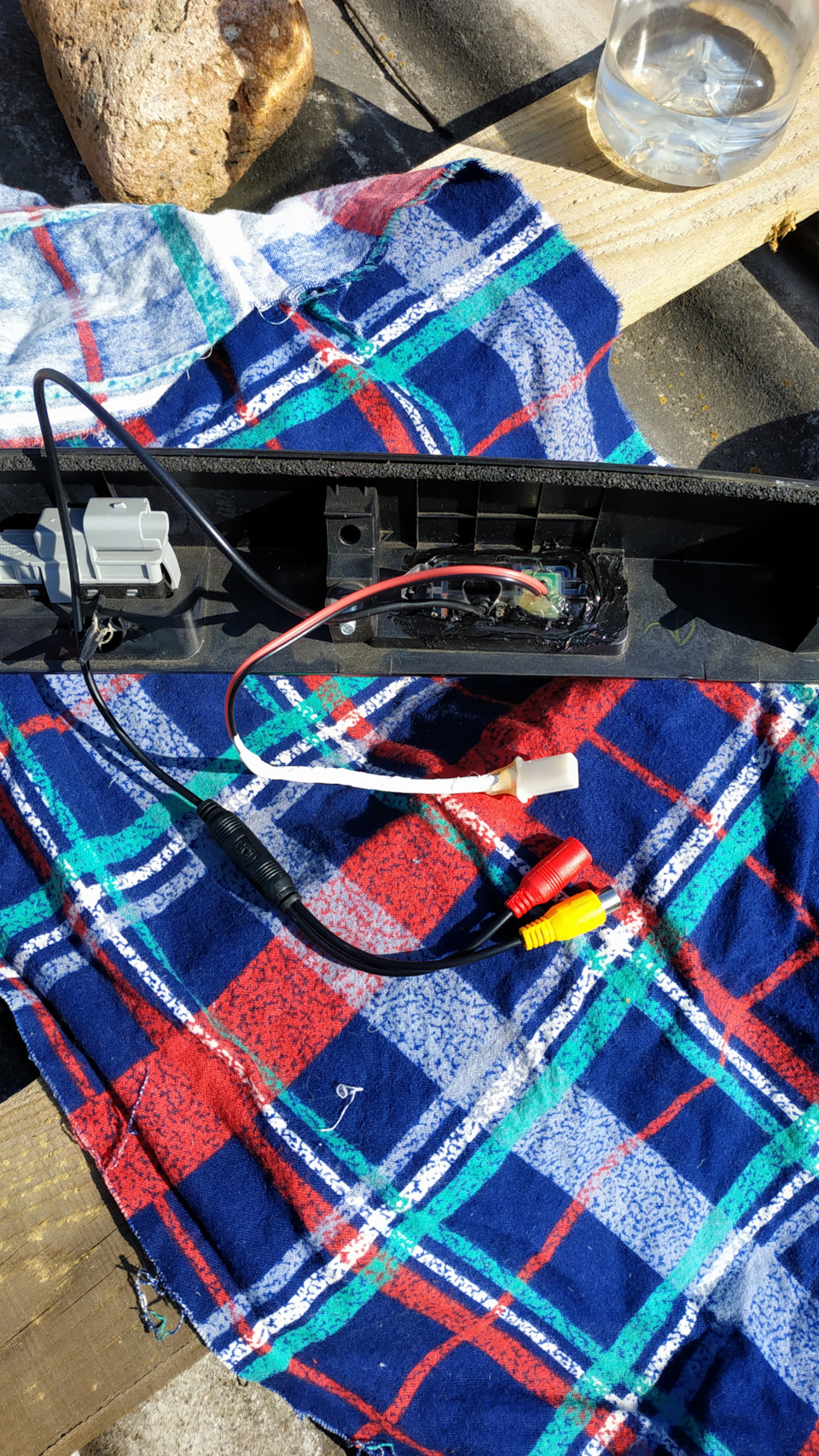

Встала не с первого раза, пришлось откусить кусок пластика внутри, делов на 5 минут, после этого стала идеально. Припаял коннектор для диода который светит на номер.
Питание камеры брал с лампы заднего хода, все соединения паял и сажал в термоусадку, сверху заматывал тканевой изолентой, никаких скруток и колхозов, всё точно по ГОСТУ,

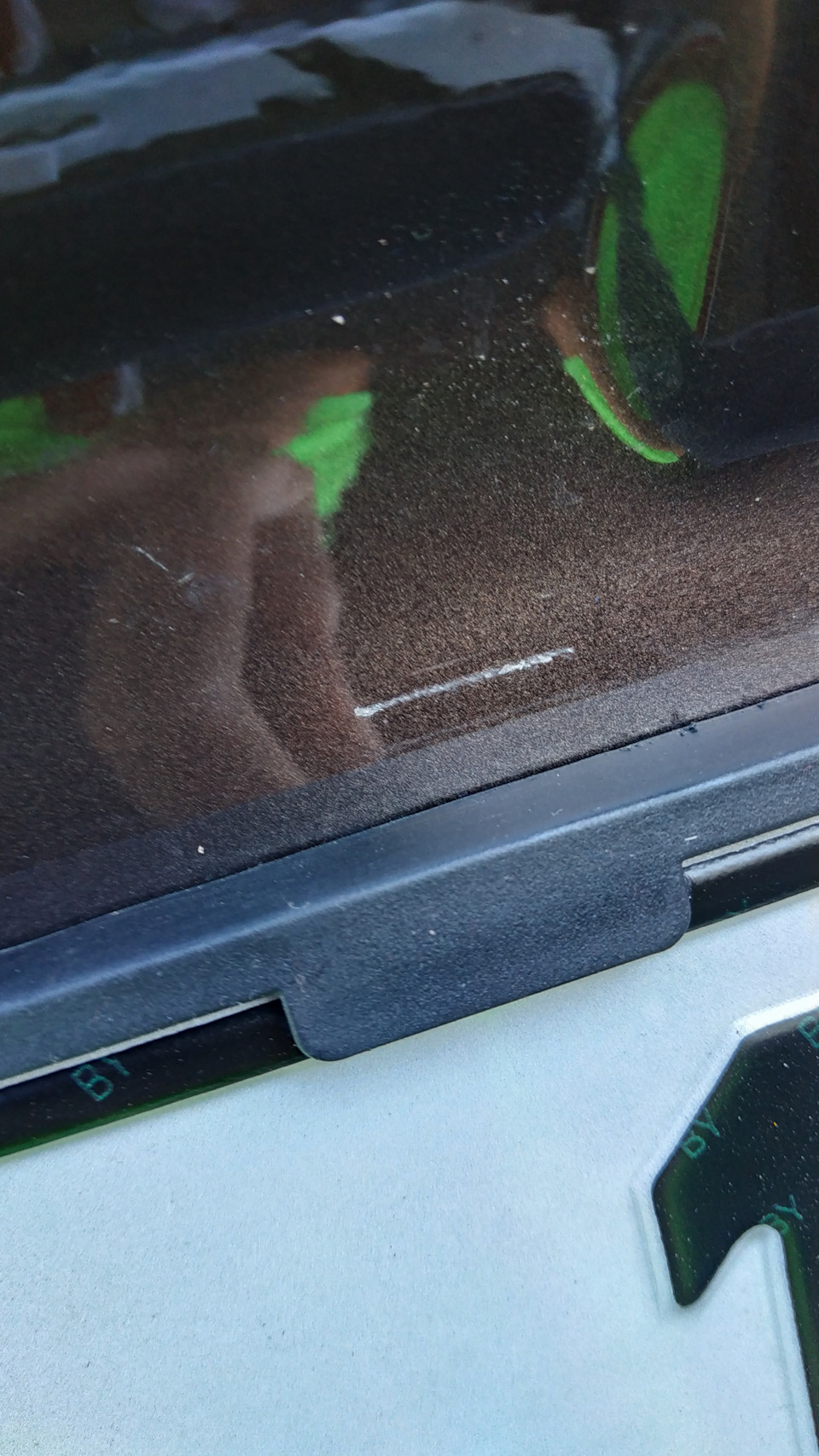

После чего заметил что сабля блин протерла краску до грунта, приклеил изоленту по периметру прилегания сабли. Снизу фотки как протерла сабля:
Вернулся к основной работе.

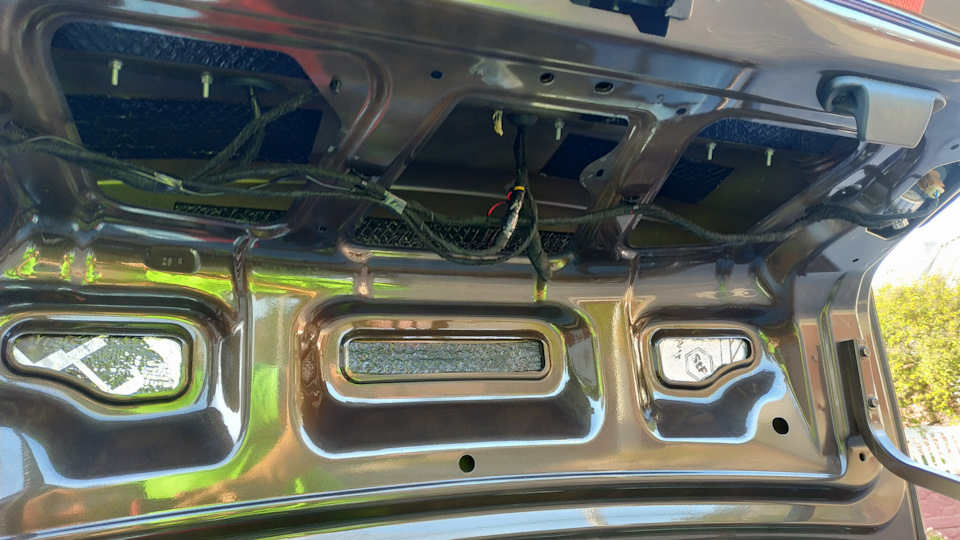

Дополнительно проложил провод к панели от замка багажника для того, чтоб в будущем сделать возможность открывать багажник из салона. В планах поставить амортизаторы.

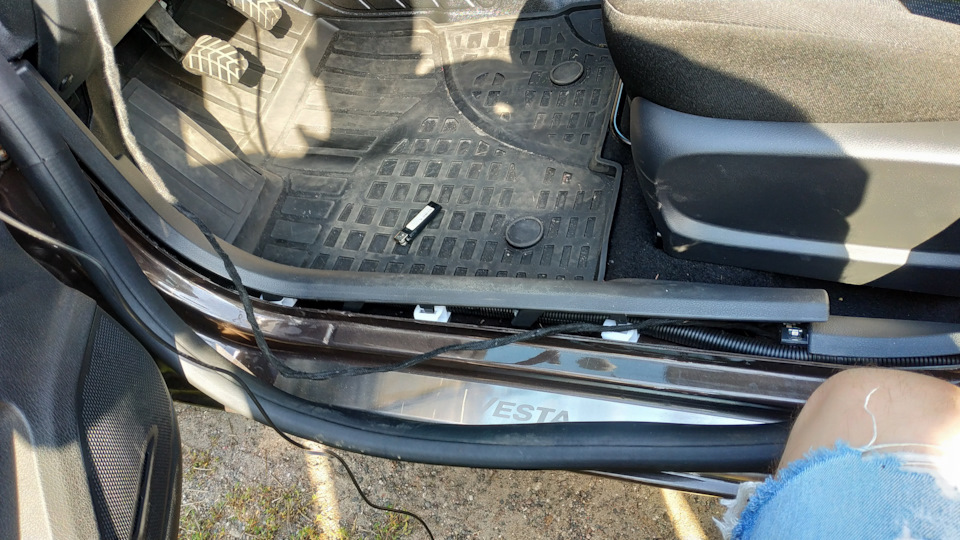

Провода к панели тянул вдоль порога. Пришлось повозиться пару часов.
На всё ушло около 10 часов. Или больше, точно не засекал.
Всё поставил, всё работает. Поехал на парковку учиться парковаться, однако, мне совсем не понравился результат. Камера стоит на месте лампы подсветки номера, что очень далеко от середины, поэтому линии разметки уходят куда-то в сторону и парковаться по ним просто нереально тяжело, поездил 2 дня, взбесился, жена тоже сказала что я кукую-то хрень сделал, психанул, снял установленную камеру, почитал посты на драйве заказал другую, тоже с али, вот такую.
Пришла спустя месяц.

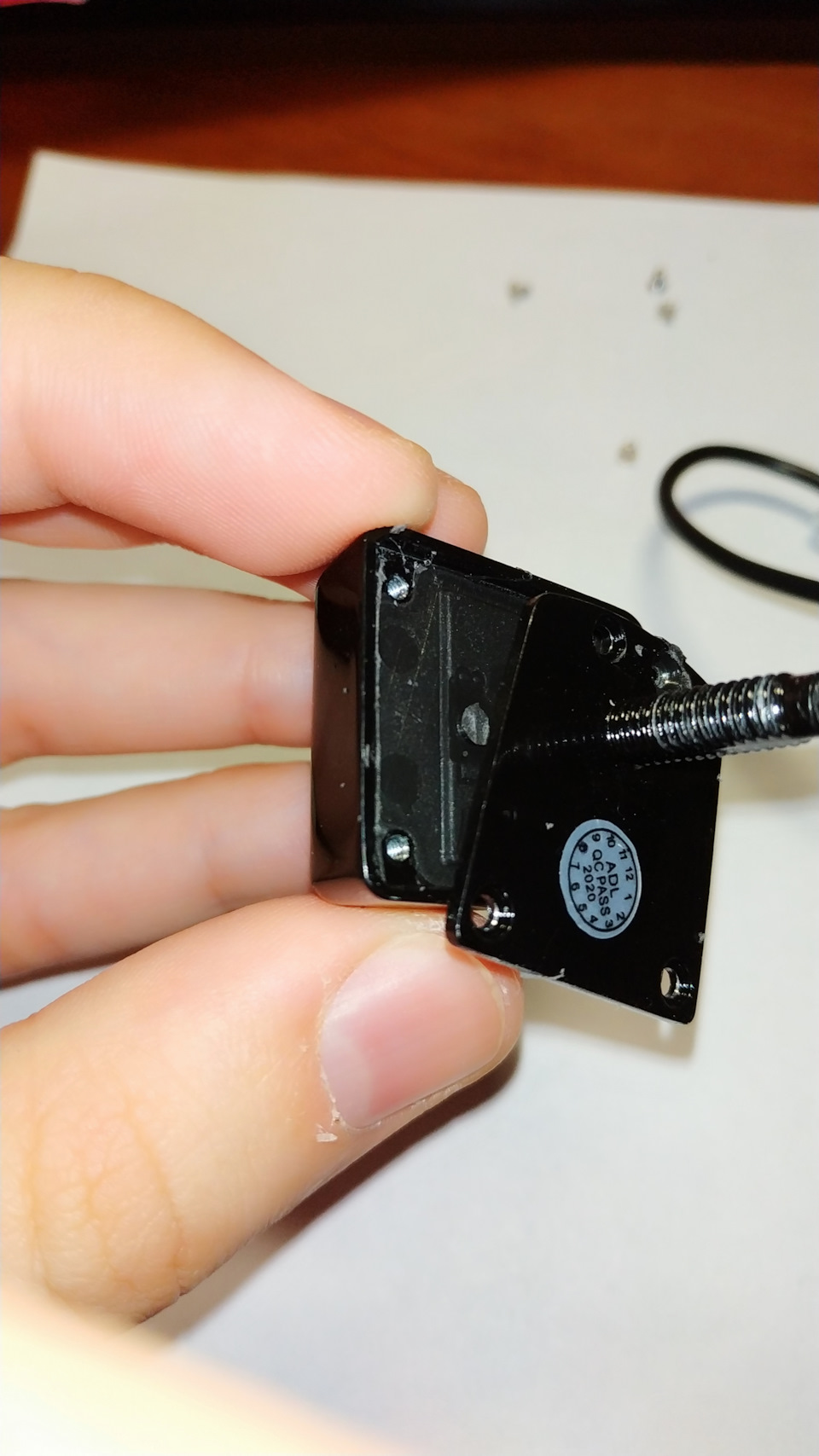

Новую камеру разобрал, дабы убедиться что внутри достаточно герметика.
Разобрал всё снова, припаял назад штатню лампу подсветки номера.
Жаль что пришлось делать двойную работу, зато не пришлось перекладывать проводку, камера отлично включилась от старой.

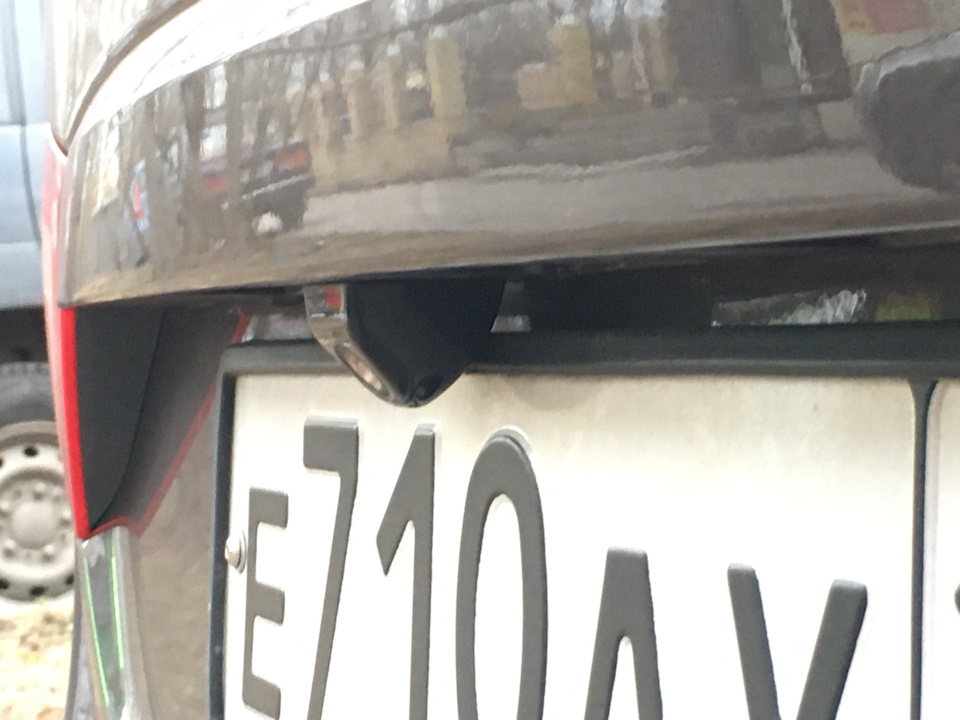

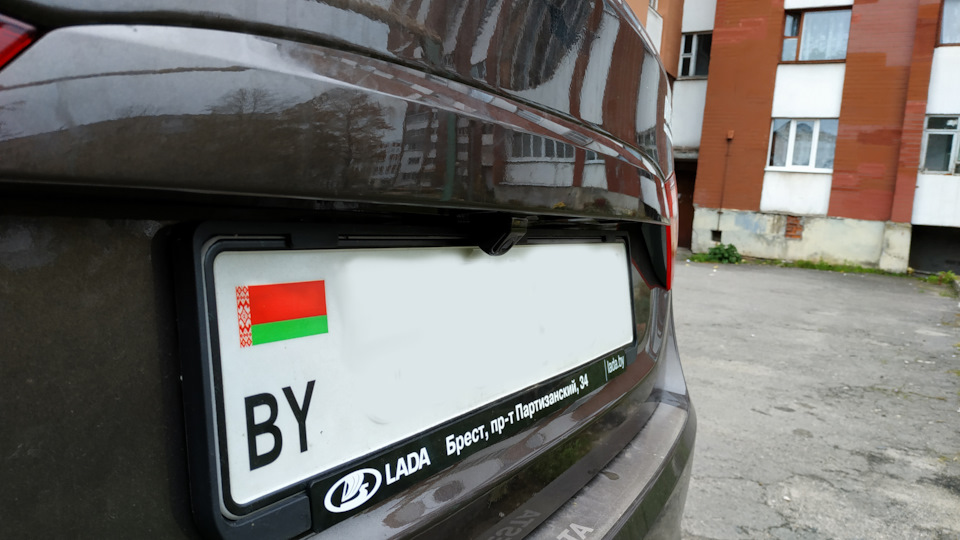

Ставил специально как можно ближе к середине машины.
По углу обзора новая камера немного меньше старой, но не намного.
Снизу фото трех положений парковки по парковочным линиям.
Лада Vesta › Бортжурнал › Улучшаем комплектацию, из Comfort Winter, в Comfort Winter Multimedia. Часть 2, установка штатной камеры заднего вида
Добрый день гости и читатели журнала. Всех с майскими праздниками и Светлым праздником Пасхи! Вот выдалось немного свободного времени, и решил заняться установкой камеры заднего вида. Камеру покупал оригинальную через авито. Номер камеры 8450008028.
В моей комплектации к магнитоле подходит только 1 mini ISO разъём с него цвета, а для магнитолы нужен ещё один разъём зелёного цвета. Заказал на Алике комплект фишек, состоящих из 3 разъёмов и комплекта пинов к ним
Так же для быстро съёма камеры купил колодку Мама-Папа на 4 провода, но нам понадобиться всего 3 провода.
Дальше принялся за установку камеры. Снял магнитолу и начал обжимать провода по следующей схеме
Красный провод — питание, тянем до С7.
Белый провод — САМ-, тянем до С8.
Желтый провод — САМ+, тянем до С9.
Черный провод — а чёрный провод, который выходит от камеры, никуда не подключал, просто примотал его ЧЁРНОЙ изолентой к основному жгуту.
Ах да, чуть не забыл. Для подключения камеры были приобретены ещё 3 разноцветных провода(красный, белый, жёлтый) по 6 метров длинны каждый.
После того как обжал провода и подключил их к разъёму, перед укладкой, решил проверить все ли правильно я сделал и подцепил камеру к ним.
Убедившись что камера работает, начал уже прокладывать провода от багажника к магнитоле.
Провода от сабли протянул рядом с основным жгутом, спрятав в черную гофру, дальше из багажника вывел в салон и провел по порогам рядом со штатной проводкой.
Самое сложное при протяжке было провести провода под рулем к магнитоле, что бы ничего не цеплялось, не мешалось и не гремело. Места там не особо много и сильно там не развернуться, поэтому фотографий нет, того как провел проводку, был сильно занят процессом.
После того, как вывел проводку к магнитоле, обмотал её маделином и подключил недостающие разьемы, дя камеры и для усилителя с буфером, которые остались от предыдущей машины.
Всё подключил, подсоеденил, все работает, ве показывает.
А что касается выреза задней сабли, для отверстия под камеру, так изначально хотел вырезать канцелярские ножом, по уже имеющейся выштамповке на сабле, но сабля достаточно толстая и ножом не очень удобно. Тогда в ход пошёл шуруповерт со сверлами, и дело сдвинулось. После подточил напильником, для придания ровных форм. После того как все подогнал, и установил камеру, с внутренней стороны
прошёлся термо-пистолетом что бы вода не попадала внутрь.
Теперь у меня, после установки пищалок передних, сенсорной ММС и камеры заднего вида комплектация Comfort Winter Multimedia. Цена всех этих моих “ХОЧУ” примерно 10000 рублей.
Спасибо Всем за внимание. Всех с наступившими и наступающими праздниками
025 Установка камеры заднего вида (замороченный способ)
Вот и наступил период когда появилось и время, и желание до-оснастить свой Boeing камерой заднего вида. Еще минувшим летом когда в комплекте с Teyes была обнаружена камера, было желание её установить, но как минимум было 3 причины по которым не хотел делать наспех:
1) Хотел изучить «матчасть» по которой возможна установка в штатную проводку;
2) Нехватка некоторых комплектующих которые приходится долго ждать из «Поднебесной»;
3) Банальная нехватка времени;
Исходя из 1 пункта хочу сказать, что при случайном снятии обшивки пятой двери я обнаружил незадействованный разъём. «Погуглив» пришёл к выводу, что это штатный разъём камеры заднего вида. Подобрав ответную часть к нему, что называется «на коленке» собрал временную проводку и проверил работоспособность камеры – успехом данное действо не увенчалось. Всё просто – разъём камеры как оказалось кончался именно где-то в жгуте проводов, т.к. сняв магнитолу я не обнаружил фишку зеленого цвета, она же Mini ISO. Но, не только отсутствие фишки, в моём случае было основанием отложить этот вопрос в долгий ящик, дело в том, что необходимо было найти сам конец от разъёма в багажнике. И вот в один прекрасный момент на Drive2.ru я нашел одну замечательную статью, где один из драйвовчан wer85 (дай Бог ему здоровья) так же искал конец разъёма и нашел его под левой частью обшивки багажника вот ссылка www.drive2.ru/l/561930157460292268/
Ну и собственно, как с месяц назад, когда я наконец собрал всё необходимое, а именно:
1) Кронштейн крепления камеры заднего вида – a.aliexpress.com/_9f9C9V
2) Разъём Mini ISO – a.aliexpress.com/_AYUAGb
3) Колодку под разъём камеры – CARGEN AX-952
4) Прочие расходники типа: герметик, маделин, термоусадка.
Не спеша приступил к работе, предварительно и на основе уже существующих схем в интернете, нарисовал для себя «блочную» схемку которой руководствовался, условно поделив её на 3 блока –
А) камера и проводка пятой двери;
В) проводка под обшивкой багажника;
С) проводка от багажника до магнитолы.
Забегая вперёд скажу, что в инструкции Teyes пишут, что камеру нужно питать от 12В, ничего подобного, я запитал её через разъём магнитолы, которая не даёт такого напряжения, от силы 5В и всё прекрасно работает.

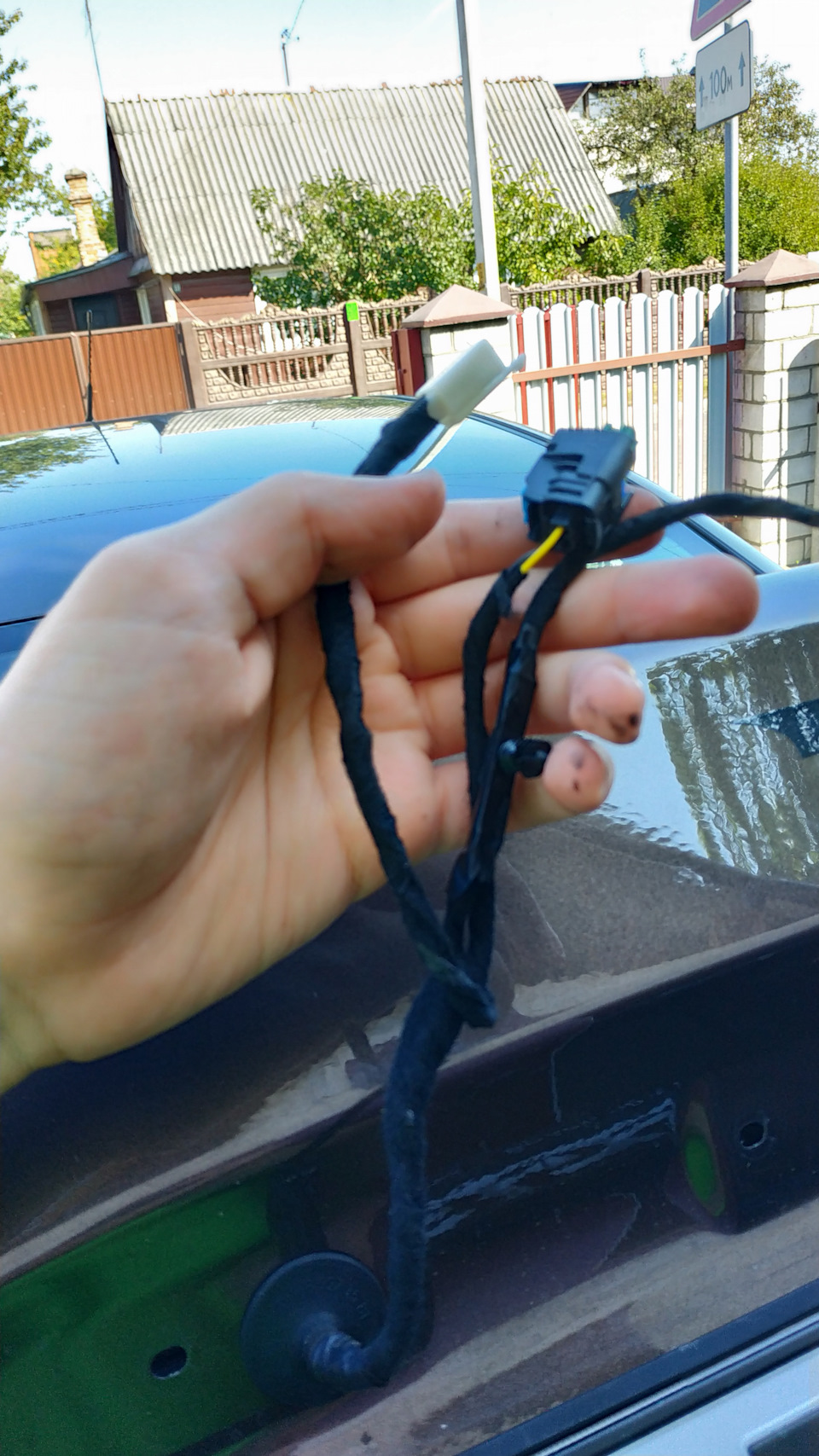

Провод с Mini ISO собрал из комплектного от Teyes камеры, обрубил с двух сторон тюльпаны и выбрав нужные провода (по цвету) собрал штекер. Обращаю внимание тех, кто надумает воспользоваться моим способом – провод 4х жильный и имеет: красный, синий и белый-двойной (на фото обозначен как №9) провод который поверх оплетён подобно антенному кабелю с него можно убрать эту медную оплётку и просто залудить.
После того как колодку собрал, обмотал провод маделином, чтоб проходя под обшивкой и по порогу нигде ничего не тёрлось и не скрипело.
Получившийся провод заводим сзади приборной панели (её необходимо снять), далее уводим его вниз к блоку предохранителей и по верху над ним выводим слева под снятой боковой накладкой уводим его к общему жгуту проводов которые идут по полу.
Да, именно по полу, т.к. я захотел делать не трогая потолок, уверен что по штатному он так же проходит.
Да, возможно кому-то покажется этот способ сложнее, но разобрав левую часть обшивки порога и центральной стойки, я одновременно убрал еще 1 недостаток, а именно – трущийся жгут проводов о ремень безопасности, у меня он не перетёрся но антискриповая оплётка жгута слегка стала махриться.
Поскольку провод по салону уложен, можно приступать к самому интересному – разбирать обшивку багажника (инструкций достаточно много в интернете). Нас интересует левая часть обшивки, под которой кроется 2 крупных штекера, которые соединяют всех электропотребителей в крышке багажника (задние фонари, отопитель, подсветка номеров и т.д), с исполнительной частью автомобиля.
Разобрав обшивку мы видим два разъёма друг над другом, один разъём (верхний) плотно закреплён на клипсе к кузову (на фото слева), в него входит коса с проводами в нём есть три провода: красный, белый, черный (на фото по центру) убеждаемся, что в ответной части закреплённого к кузову штекеру нет ответа этих проводов – это и подтверждает, что на этом найденный разъём под обшивкой пятой двери, заканчивается в этом разъёме, в теории можно было бы допиновать разъём, но я поступил проще – выкусил эти три проводка и запитал их скруткой (на фото справа с краю) с выведенным из салона проводом, далее всё заизолировал термоусадкой, т.к. терпеть не могу изоленту.

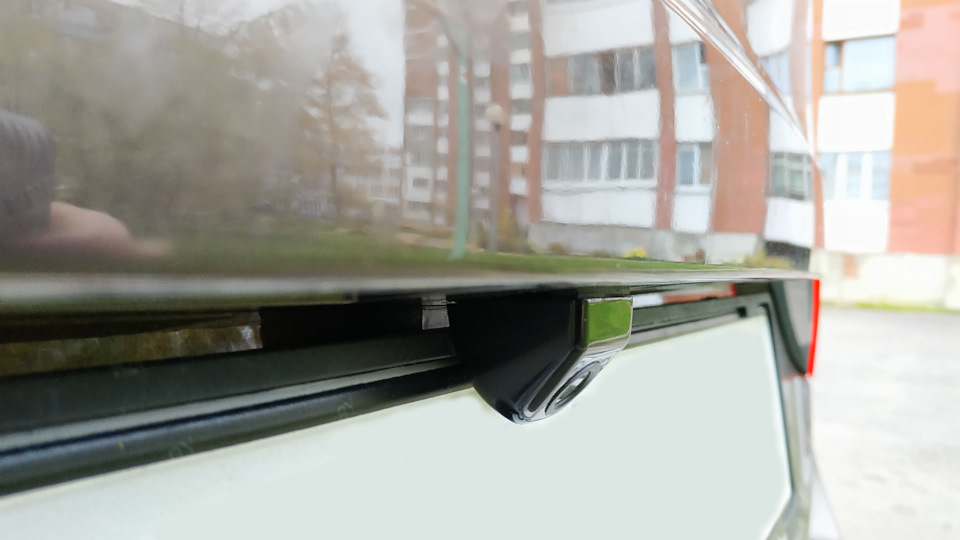

Далее переходим к снятию декоративной накладки подсветки номеров и вооружившись шуруповертом, приступаем к разметке будущего отверстия под кронштейн камеры. Кстати рекомендую перед снятием накладки обклеить её наружную часть монтажным скотчем, дабы избежать её порчи во время работы дрелью, напильником, т.к. стружка хоть и пластиковая но может оставлять коцки на ней. Предварительно сделав замер кронштейна, сделал шаблон из плотной бумаги по которому обрисовал уже на пластиковой накладке и далее довёл её напильником.

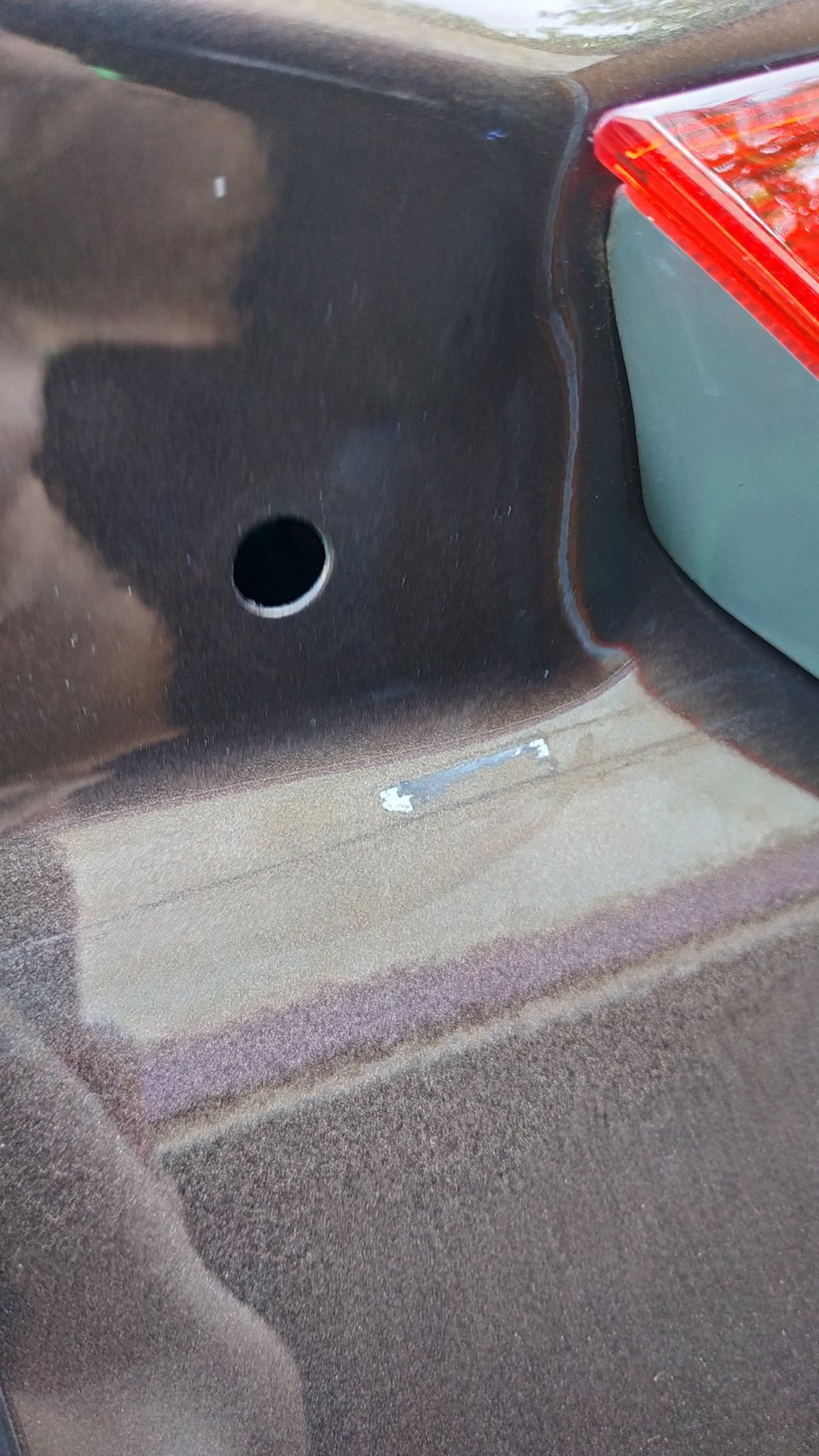

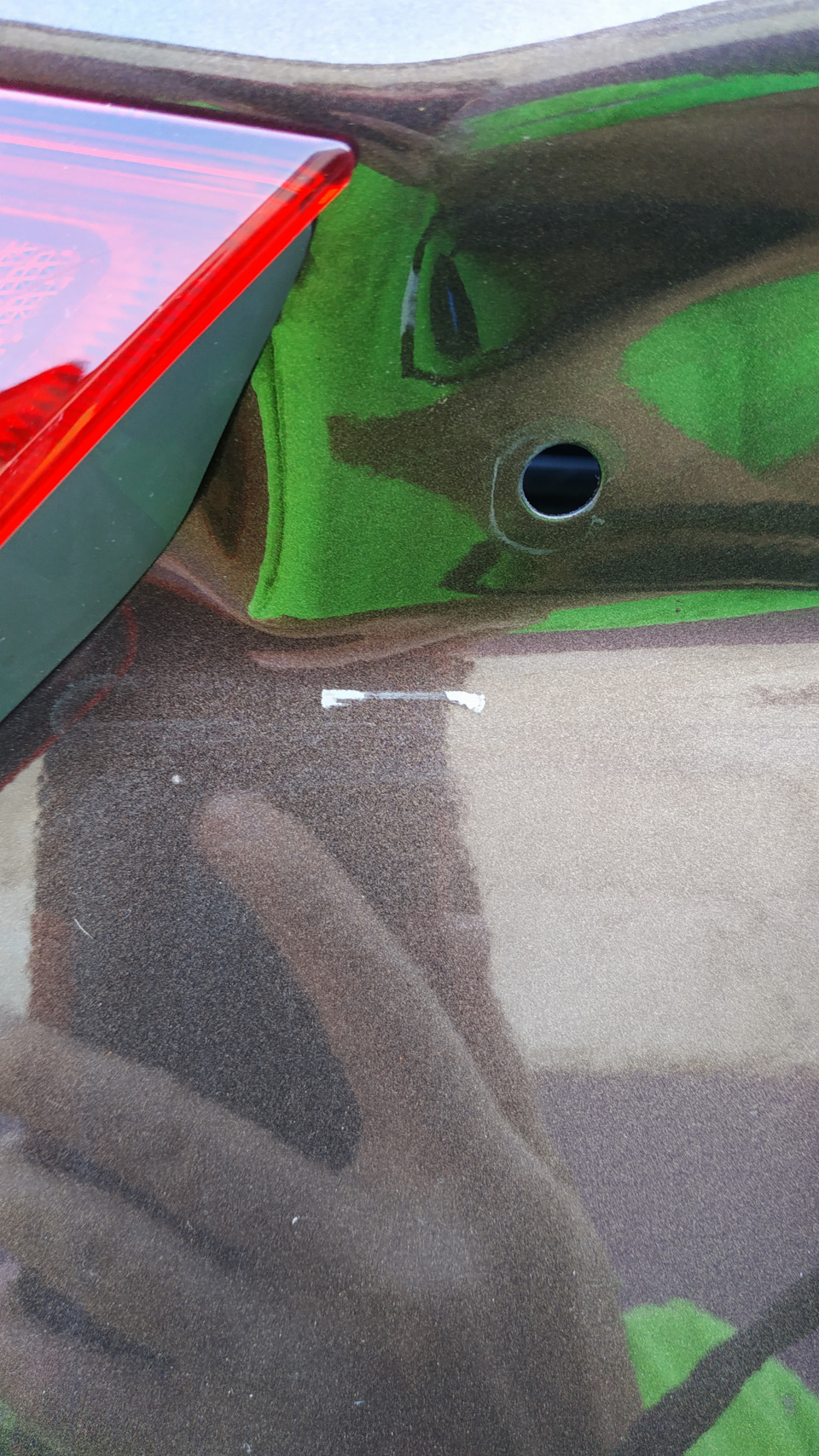

В крышке багажника находим заглушенное резинкой отверстие, вынимаем её и делаем в ней сперва отверстие сверлом на 3-3,5мм., а затем делаем надрез до отверстия, чтобы продеть через него провод камеры.
Изнутри где сделали отверстие под кронштейн камеры, обильно всё промазываем герметиком, не термоклеем, а именно греметиком, т.к. термоклей имеет свойство при перепадах температуры трескаться и отходить, у герметика в этом плане всё надёжнее.
Аналогичным образом промазываем герметиком резиновый уплотнитель с двух сторон, через который проложили провод, очень важно сделать эту часть герметичной т.к. через него может проступать вода и по жгуту течь в багажник.
Сбираем накладку в обратной последовательности.
Выводим собранный согласно схеме кабель камеры, кстати сказать в колодке CARGEN AX-952, четвёртый проводок можно выкусить он нам не нужен. Опять же, всё изолируем термоусадкой и на нейлоновые стяжки закрепляем всё на общий жгут кабелей. На этом можно приступать к сборке всех пластиковых накладок, предварительно убедившись в работоспособности камеры.

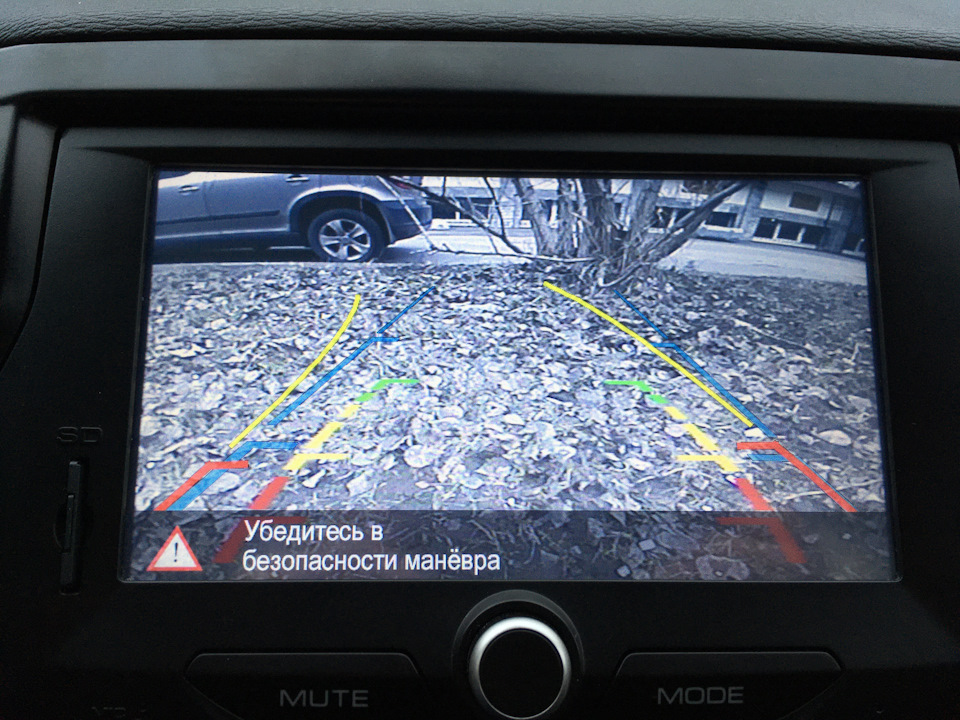

Чуть ниже еще пара фотографий с тестом камеры. В заключении скажу, что само по себе изображение камеры чёткое, но нехватает широкого угла для 100% функциональности, лично для меня эта камера лишь немногим добавляет удобства в местах с «плотной» или ограниченной парковкой, в основном продолжаю смотреть в зеркала и ориентироваться по парктроникам.
Ну и в завершении, поскольку уже в самом конце обнаружил, что забыл установить щиток приборов вспомнил, что дома завалялся кусок «атермальной» антибликовой плёнки, которой решил «заколхозить» щиток и, да результат мне очень нравится, поскольку как минимум напоминает мне вид приборки от Porsche Cayenne ну или панель приборов Airbus/Boeing.
Камера заднего вида веста
В магнитоле Яндекс Авто, предусмотрена опция для подключения камеры заднего вида, решил ею воспользоваться и установить, так как при парковке постоянно появлялась надпись “Камера не подключена” и она меня очень расстраивала.
Начал искать посты на драйве, в интернете, на ютубе, кто и что себе ставил, но ничего особенного не нашел.
Все варианты парковочных камер либо дешевые за 500р. с ужасным качеством видео, либо штатные от весты за 2500 р.+ штекеры-переходники + проводка, что по сумме выходило как новая киа рио из салона. Вообщем пошел на алиэкспресс и начала изучать, какие есть варианты и сколько это стоит.
Проблема еще в том, что я никогда установкой камер не занимался и понятия не имею как ее подключать, в какие места, как тянуть провод, откуда запитываться и так далее, ну вы поняли.
Так я провел на алике около недели и попалась мне вот эта камера рыбий глаз — ВОТ
Там есть и с динамическими линиями и с статическими и просто обычная. Я взял просто, так как линии мне не нужны.
Заказал. Доставили очень быстро (2-3 дня), причем курьером в руки. Упакована очень хорошо, небольшая аккуратная коробка в пупырке со следующей комплектацией:

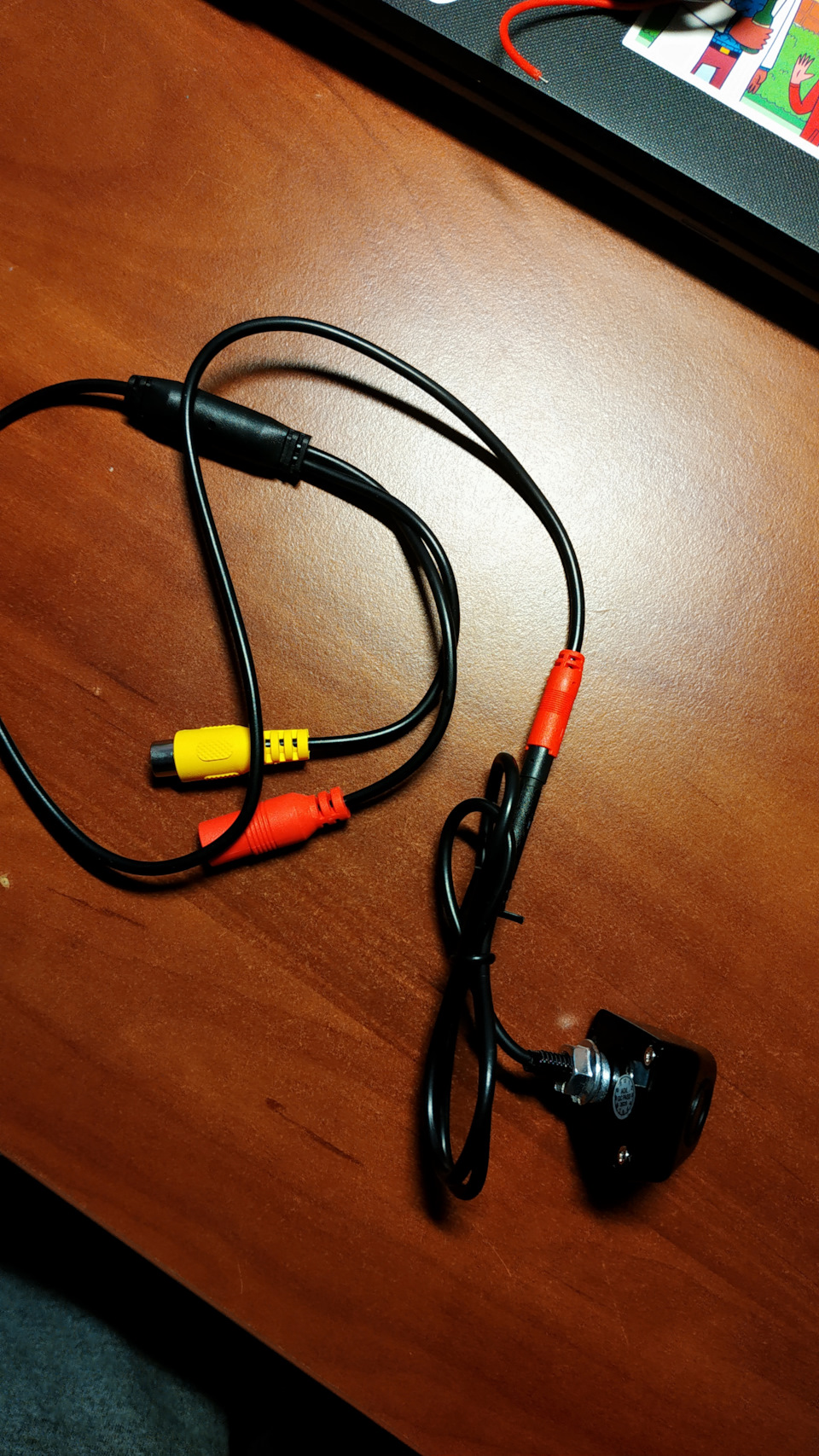

1. Камера
2. Инструкция
3. Провод AV-In
4. Провод питания
5. Коронка для дрели под диаметр камеры. Коронка подобрана таким образом, что камера входит очень туго и фиксируется.
По установке:
— Если у вас Яндекс Авто, то в комплекте у вас есть 10 Pin фишка, ее надо воткнуть в разъем для 10 pin, как показано на корпусе устройства.
— Я вытащил все пины из 10 pin фишки (которая идет вместе с магнитолой) и оставил 3 провода, обрезал провода и примотал к ним обрезанный AV-IN кабель, после чего подключил как на схеме (см. рис).
— Протянул провод по порогу, вывел в багажник и далее по гофре в крышку.
— Плюс и минус, для питания камеры, взял из фишки лампочки заднего хода.
Эффект рыбьего глаза помогает охватить больше пространства рядом с машиной. Камера не отдаляет и не приближает картинку, как есть в живую, так и на камере 1к1. Камерой доволен. Качество хорошее, рекомендую!
Штатная ММС / App-launcher/ камера заднего вида
Как говорил персонаж Савелия Крамарова в Джентельменах Удачи…
— ” Куплю машину с магнитофоном… пошью костюм с отливом… и в Ялту!”
Вообщем машину я купил — и даже с магнитофоном)))
Вот с таким)))

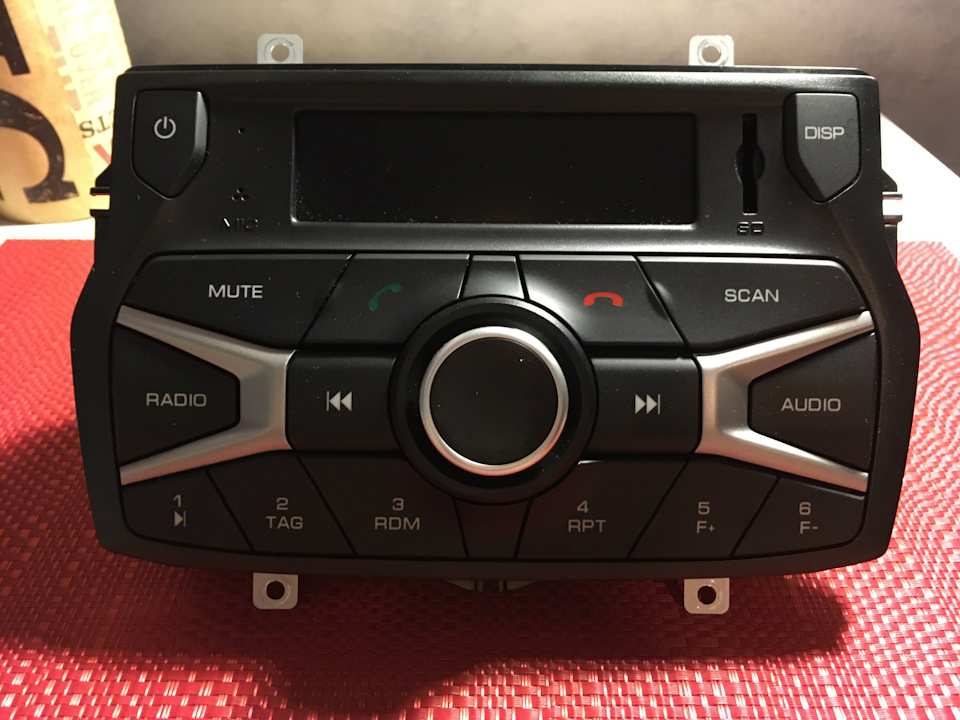

Поскольку комплектация у меня ” Комфорт Имидж”, то “магнитофон” у меня стоял именно такой. Ну как сказать… на самом деле для бюджетной машины не так плохо- звук какой то выдаёт и я даже не сказал бы что прямо ужасный… дружит с флешками / sd картами / телефоном- вообщем с этим тоже можно жить, но как всегда хочется чуть больше и тут у всех Веставодов есть несколько классических вариантов…
2. Вариант с установкой универсальной 2din магнитолы. Тут вроде всё хорошо и стоял у меня когда то ” Пионер “в Тойоте… но вечно кривые переходные рамки… трудности с подключением что бы всё заработало как родное… ну вообщем сомнительно.

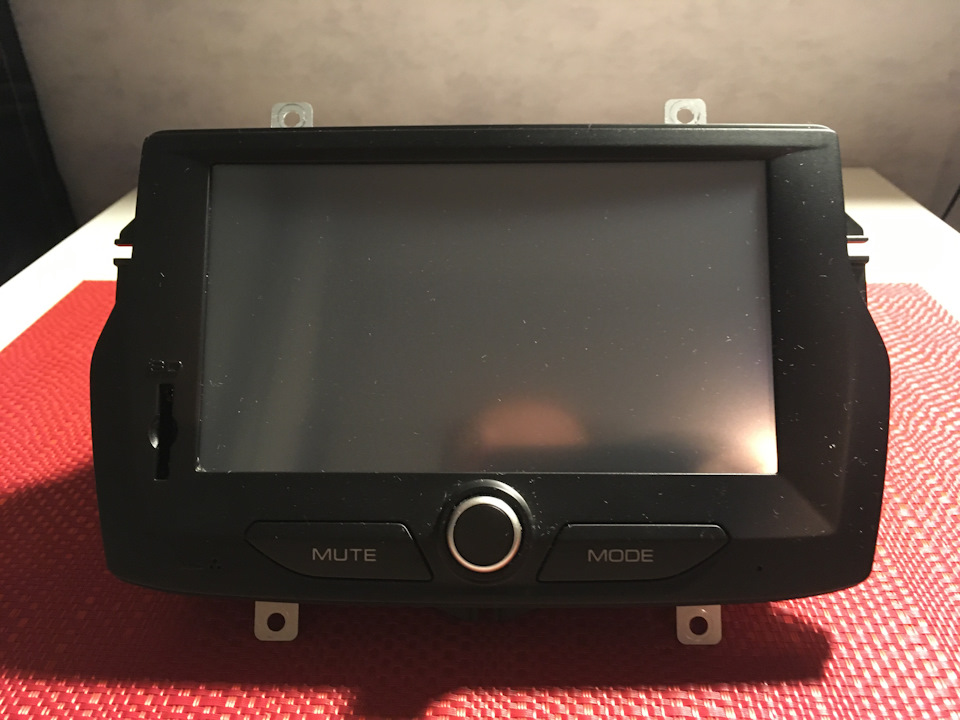

3. Ну и третий вариант который и выбрал я — это установка штатной MMC Весты из пакета ” Мультимедиа”
Конечно, не скажу что получаем в итоге что то равное Андройду… но тем не менее… всё таки сенсорный экран, возможность подключить камеру, дружба с флешками / sd картами/ телефоном. Инет с телефона, навигация, фото/ видео… простота установки и даже думаю — надёжность- что бы эта ММС сломалась я не слышал.Андройд бесспорно на голову выше… но нужен ли мне полноценный планшет в машине? Скорее всего нет. Чаще всего сел- включил радио/ музыку и всё на этом. И уверен что так многие- полазить по сайтам, посмотреть YouTube, сидеть в VK? Думаю что по началу и в качестве баловства больше )))
Купил на Авито за 4 тыс… при этом продав там же в течении суток мою кнопочную за 2,5- не жадничал- купил не дорого- продал не дорого. В целом считаю что чисто финансово отменный вариант.
Поставить ММС дело 10 минут- читал что возможно нужно будет кидать два провода на КАН шину чтобы заработала навигация, но в моём случае ( машина августа 19 года ) этого не потребовалось- всё заработало…
Практически сразу поставил на ММС AppLauncher. Давно знакомое Веставодам расширение возможностей штатной MMC.
С этой штукой забавно- по инету ходила версия у которой ограничение по дате- многие ставили и потом она перестала работать. Так понимаю что и человек который разработал это- то ли бросил- то ли продал кому то. И сейчас предприимчивые ребята продают это приложение в группе VK- просят 1200… общаются нагло… да и сам факт… сомнительная страница не понятно где… платить не стал- помогла моя девушка- нашла в инете ломанную версию без ограничений по дате.

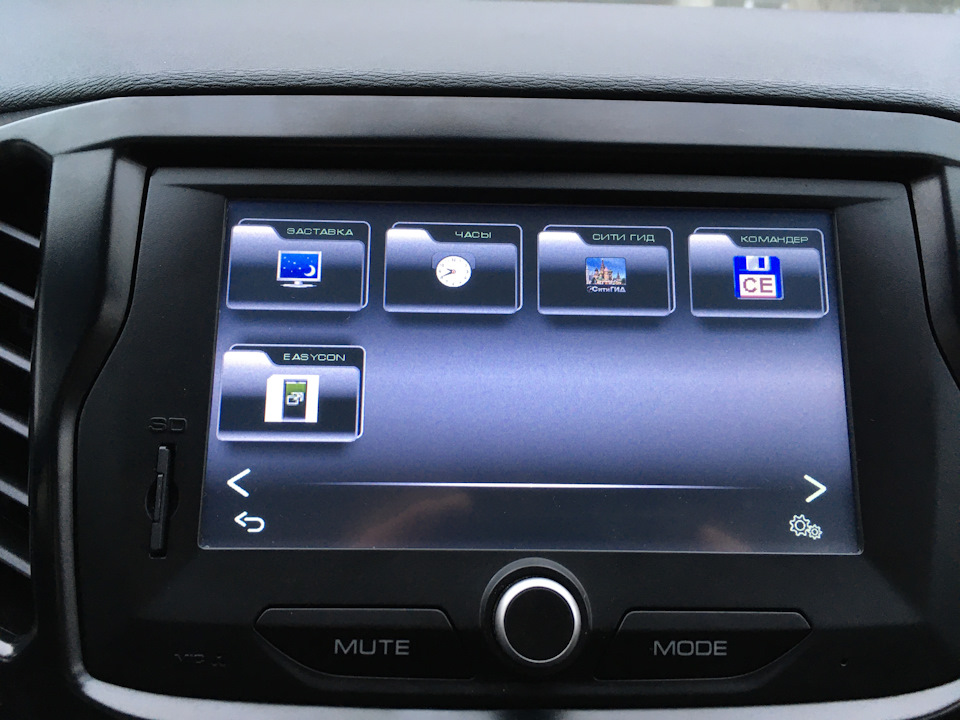

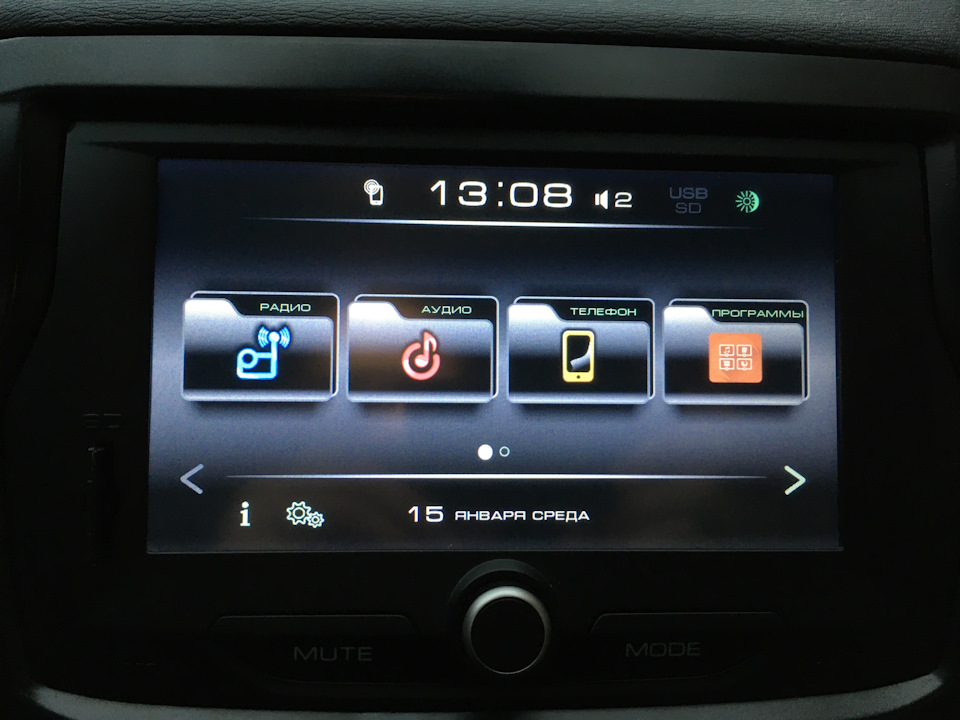

Теперь вместо папки ” Навигация ” — раздел ” Программы “
Внутри три папки- Заставка, Часы, Сити Гид.
Заставка понравиться тем кого слепит экран в темноте.
Еле видимый логотип на чёрном фоне.
Я сейчас чаще всего передвигаюсь с ” часами “
Ну и пока добавлено две программы ещё…

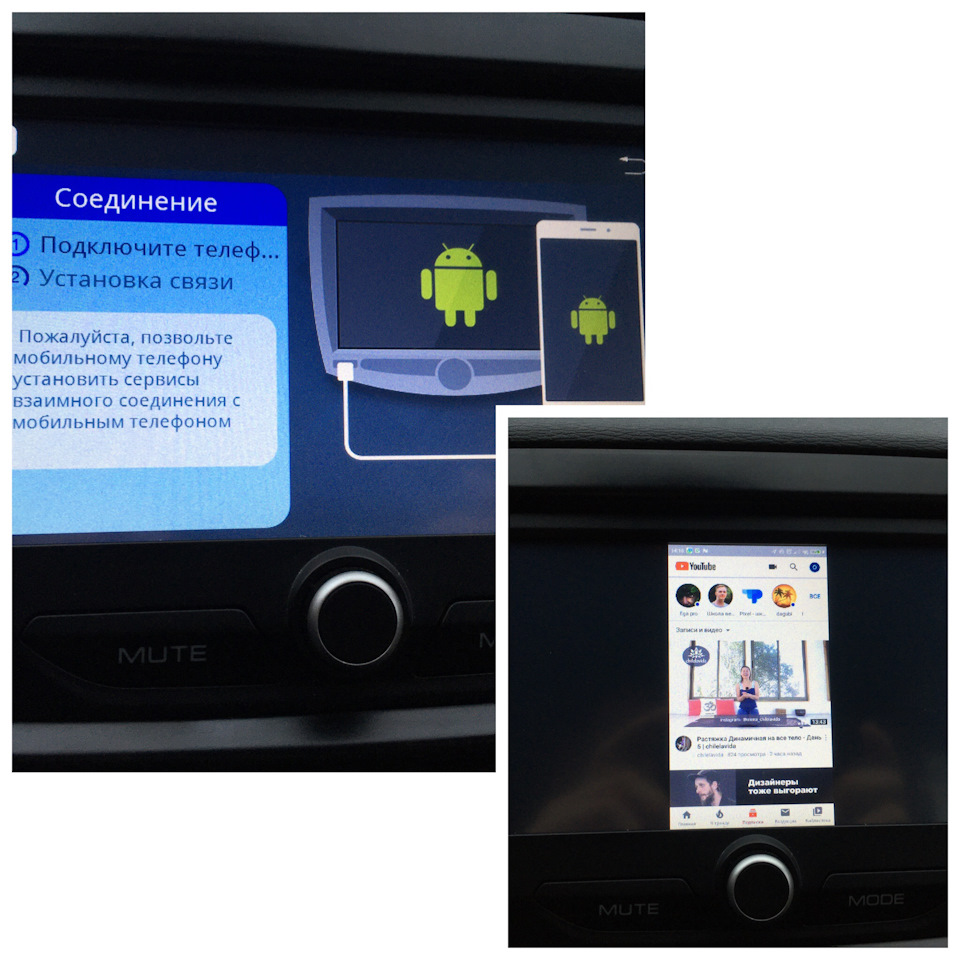

Total Commander — позволяет проще ставить любые приложения, а EasyConnecter даже отображает экран мобильника на экране ММС
В планах попробовать какие нибудь ещё Навигаторы, а так всё вполне устраивает.
Конечно, сразу поставил камеру заднего вида. Под неё уже проводки не было, но там не так трудно- обращался за помощью к знакомым — знакомых, но как всегда в таких случаях в процессе вышло что и сам бы сделал не хуже и деньги хоть и небольшие но попросили.
Динамические линии работают.
Линий выходит у меня аж несколько штук- видимо динамические с ММС и статические с камеры. Друг другу не мешает. Трудностей с парковкой не испытывал и до этого, но иной раз лишним взгляд на экран точно не будет.
